18. Определение глинистости по сп и гк

Сущность гамма-каротажа (ГК) заключается в изучении есте­ственной радиоактивности J горных пород и полезных ископаемых по стволу скважины путем регистрации интенсивности гамма-излу­чения, возникающего при самопроизвольном распаде радиоактивных элементов (урана, тория, актиноурана) и продуктов их распада, изотопов ⁴⁰К, ⁸⁷Rb и некоторых других.

Гамма-каротаж является основным методом поисков и разведки урановых руд и калийных солей, применяется для литологического расчленения различных типов горных пород, выделения полезных ископаемых и корреляции разрезов скважин, сложенных терригенными отложениями, дифференцируя последние по содержанию в них глинистого материала, что позволяет оценивать коллекторские свойства пластов в нефтяных, газовых и гидрологических скважинах.

При определении глинистости пород в скважинах с буровым раствором повышенной минерализации метод ГК облагает неоспоримым преимуществом перед методом ПС, так как его показания, в отличие от метода ПС, не зависят от минерализации бурового раствора и пластовых вод. Однако по данным ГК невозможно оценить глинистость полимиктовых, аркозовых, глауконитовых и карнотитовых песчаников, так как их скелеты имеют повышенную радиоактивность.

Определение глинистости.

1. Введение поправок

а. За скорость подъема прибора и инерционность RC ячейки радиометра)

Теоретические кривые против пластов ограниченной толщины практически для всех методов радиометрии симметричны относительно их середины, если покрывающие и подстилающие пласты обладают одинаковыми свойствами.

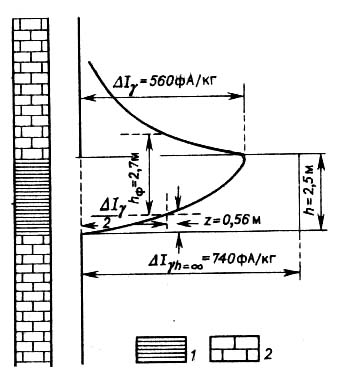

При регистрации кривых наблюдаются искажения, связанные с инерционностью счетного канала. См. рисунок. На показания значительно влияют RC= - постоянная интегрирующей ячейки на выходе измерительного канала и V - скорость подъема прибора.

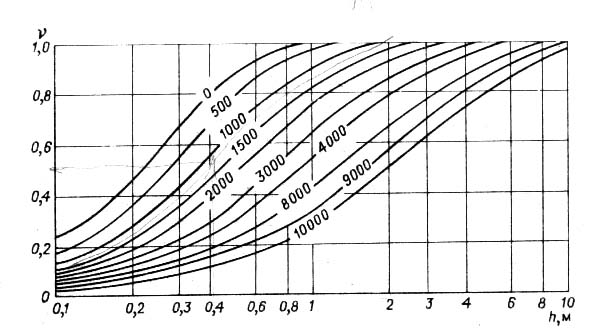

Для того чтобы избавиться от этих неточностей используют поправочную палетку

Шифр кривых - V.

Смотрим на мощность пласта, если она превышает 10 м, то введение поправки не требуется.

Значение , рассчитанное после этого для каждого пласта разреза по формуле

I=(I-Iвм)/ + Iвм даст исправленное значение радиоактивности, приведенное к пласту бесконечной мощности.

б. За фон (прибора если глубоко в скважине или космического фона, если близко к поверхности), за фон скважины (в интервалах, где dc>dн)

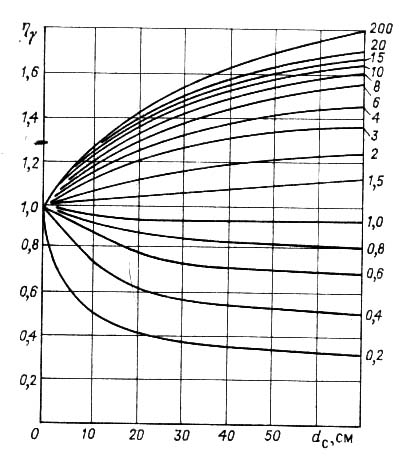

Ш ифр кривых – q_п/q_р , где q_п/q_р – отношение радиоактивностей породы и раствора

Находим значение поправки  для известного диаметра скважины d_c и q_п/q_р и рассчитываем исправленное значение, приведенное к стандартным условиям

Iст=(I-Iф) + Iф, где Iф – гамма фон

2. Вычисление двойного разностного параметра I.

Поскольку на практике часто не выполняется эталонировка ГК, определить объемное содержание глинистого вещества в горной породе часто представляется затруднительным. В этом случае диаграмму эталонируют с использованием I в опорных пластах с минимальными Imin и максимальными Imax показаниями, выдержанными в пределах месторождения. Для каждого пласта вычисляют двойной разностный параметр, представляющий собой

, Ii – показания в i пластах.

Для определения глинистости можно использовать обобщенные зависимости I=f(Cгл), где I - двойной разностный параметр.

Вычисление относительной глинистости _гл по СП

Шифр кривых – различные районы , различные месторождения

З ная сп, выбираем наиболее кривую с наиболее близким районом и берем относительную глинистость.

Вычисление пористости

Существует зависимость между сп и Кп .

На рисунке Кпгр – граничное значение пористости между коллектором и неколлектором. Справа от Кпгр расположены коллектора
