12. Определение положения внк по данным импульсного нейтрон-нейтронного метода.
В осадочных горных породах нефтяных и газовых месторождений величина , среднее время жизни тепловых нейтронов, определяется главным образом содержанием хлора, связанным с присутствием в них минерализованных пластовых вод. На этом, как и для стационарных нейтронных методов, основывается широко используемая в практике возможность расчленения по данным ИННМ коллекторов по водонефтеносности. Водоносные коллекторы, характеризующиеся пониженными по сравнению с нефтеносными участками разреза такой же пористости значениями , отмечаются на кривых ИННМ резким снижением регистрируемой плотности тепловых нейтронов. Снижение тем больше, чем при большем времени задержки t измеряется величина п, распределение тепловых нейтронов.

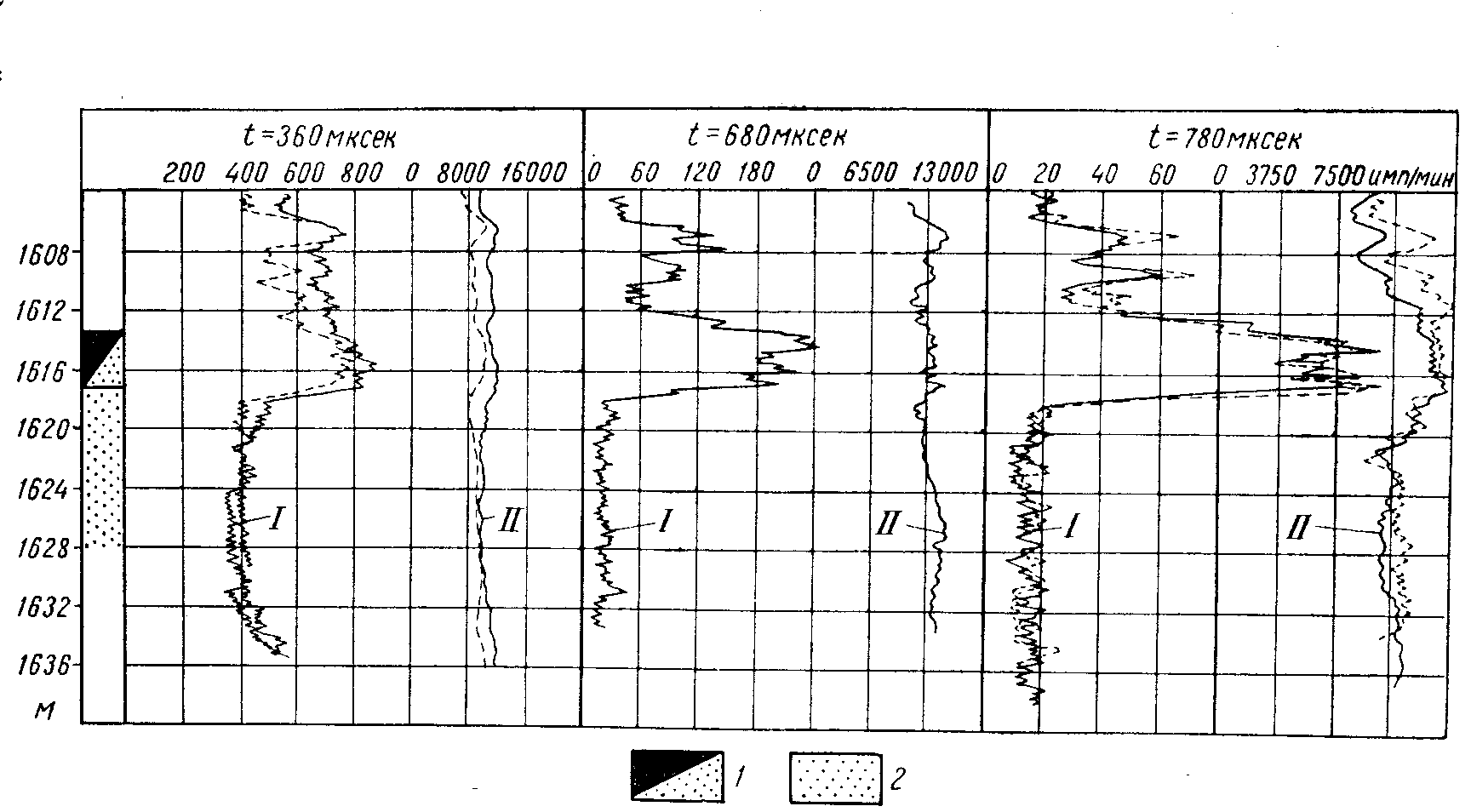

Пример отбивки ВНК по кривым ИННМ с разными задержками t. 1-песчаник нефтеносный, 2-песчаник водоносный.
Интерпретация диаграмм индукционного метода.
Диаграммы индукционных зондов записываются в масштабе кажущихся электропроводностей σк мСим/м в линейном масштабе. Поэтому последовательность обработки диаграмм индукционного метода осуществляется по следующим схемам:
σк σк1рк1рк2рк
σкрк рк1рк2рк
В соответствии с первой схемой обработка диаграмм индукционного метода осуществляется в следующем порядке.
1. После выделения границ пластов снимают существенные значения, характеризующие пласты σкmax —или σкmin
2.Вносят поправку за влияние скважины Для этого определяют вклад скважины в общем сигнале по формуле σс = Всσр = Вс (1000/рр)
[мСим/м]. Эта поправка вычитается из σк, σк1= σк-σс Геометрический фактор скважины Вс определяют в зависимости от типа зонда по кривым Вс =f(dc, е) (пример для зонда 6 Ф 1 на рис.). Здесь — эксцентриситет размещения зонда в скважине, численно равный расстоянию между осями прибора и скважины, отнесенному к радиусу скважины, т.е. = (dc - dn)/dс.

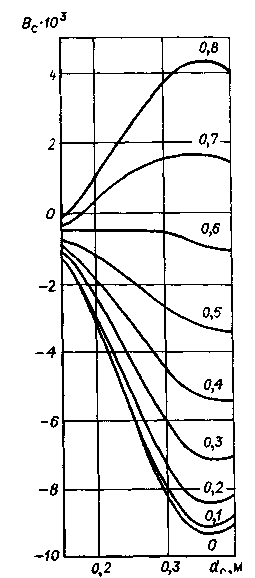

Рис. Зависимость геометрического фактора скважины от ее диаметра и эксцентриситета (шифр кривых) для зонда 6Ф1
3. Следующим преобразованием является переход от электропроводности σк1 к кажущемуся сопротивлению рк1. Для этого шкала σк1 трансформируется в гиперболическую шкалу рк1 с учетом скин-эффекта (отклонения от закона обратной величины 1/σк). Эта поправка зависит от вида применяемого зонда (рис.).

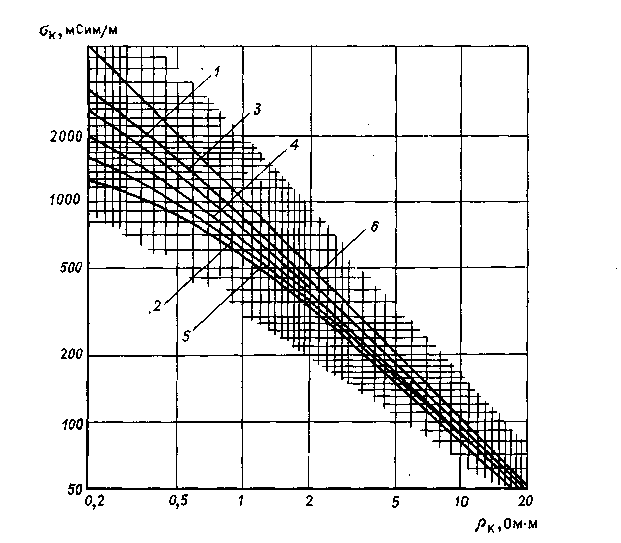

Рис. 29. Зависимость ok = f(PK) для учета влияния скин-эффекта, для разных зондов.
4. Последний шаг обработки — это введение поправки за влияние толщины пласта h и удельного сопротивления вмещающих пород рвм. Номограммы, позволяющие приводить показания к условию бесконечной толщины пласта, весьма разнообразны, но содержат всегда набор искомого рк2, исправляемого рк1 и влияющих параметров h и рвм .

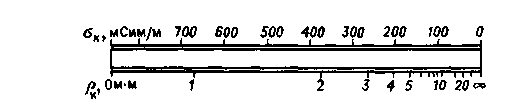

Рис. Пример построения шкалы рк по шкале σк с учетом скин-эффекта.
Пример номограмм этого типа для зонда 6 Ф 1 приведен на рис.

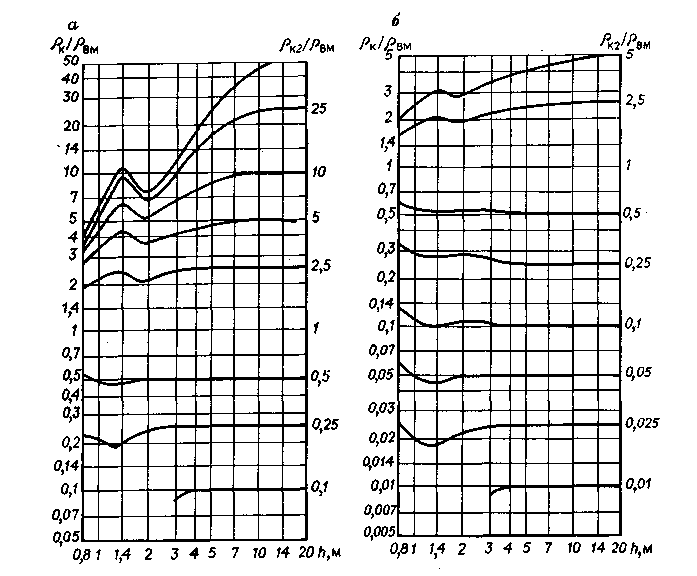

Рис. Номограмма для введения поправки за влияние вмещающих пород в показания зонда 6Ф1: а - рвм = 2 Ом-м; б - рвм = 20 Ом-м
Вторая схема обработки диаграмм используется для индукционных зондов серии Э. Здесь этапы перехода oт σк к рк и введение поправки за влияние скважины меняются местами. Вклад скважины учитывается с помощью поправки kd = pк1/pк = f(pк/pр,d,). Для исключения сильного влияния эксцентриситета номограммы такого типа даются для случая, когда зонд лежит на стенке скважины и когда рк регистрируется со стандартным отклонителем.
