5. Интерпретация диаграмм экранированного зонда бк (сэз).

Трехэлектродный зонд метода СЭЗ (БК) с автоматической фоку­сировкой тока представляет собой длинный проводящий цилин­дрический электрод, разделенный изоляционными промежут­ками на три части рис.а. Центральный короткий элек­трод А₀ зонда является токовым, а крайние А₁ и А₂, соосные, более длинные, равные по диаметру А_1,2 — экранные. Экранные электроды соединены между собой и через них про­пускается ток той же полярности, что и через электрод А_{0 .} Вто­рым токовым электродом, на который замыкается цепь источ­ника тока, служит электрод В, расположенный на поверхности

или в скважине.

Равенство потенциалов между _А1=_А2=_А0 достигается 2 способами:

1) Iтока через экранные электроды поддерживается та­кой, чтобы =_А0 – _А1,2=0

2) А₀, А₁, А₂, соединяются гальванически через небольшое сопротивление 0,01 Ом в этом случае при определенных размерах А₀ , А₁, А₂, значения _А1=_А2=_{А0 .}

В случае равенства потенциалов, ток из централь­ного электрода А₀ не растекается по скважине, а распространя­ется в слое среды, перпендикулярном к оси скважины.

Центральный электрод А₀ является одновременно измерительным электродом М, т.к. при регистрации определяется эф=КU/I_0, где К – к-т зонда, I₀ – сила тока, проходящего по А₀, U – разность потенциалов между измерительным электродом М и удаленным (на поверхность) электродом N.

Длина зонда БК – расстояние между серединами интервалов, изолирующих центральный электрод от экранных электродов.

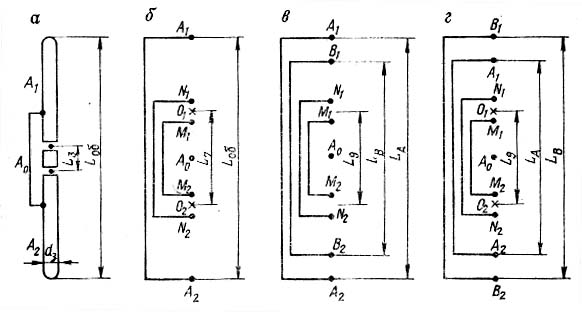

Виды зондов БК:

а – 3х электродный, б – 7ми электродный, в – 9ти электродный нормализованный, г – 9ти электродный псевдоэкранированный.

Поле, создаваемое центральным электродом.

1 – скважина, 2 – зона проникновения, 3 – неизмененная часть пласта, 4 – токовые линии.

Основной особенностью полей фокусированных зондов является то, что текущие в изучаемой среде токи не пересекают плоских границ. Это освобождает диаграммы к фоку­сированных зондов от влияния экранных эффектов и резко упрощает способы определения границ пластов.

Кроме этой особенности, отметим вторую. Токовые линии в поле, создаваемом центральным электродом зонда БК, пере­секают цилиндрические поверхности по нормали. Это позволяет складывать сопротивления отдельных зон среды — скважины, зоны проникновения, пласта, включенных последовательно и составляющих полное сопротивление заземления центрального электрода зонда.

Однако сложение проводимостей и сопротив­лений проводников требует знания их геометрии, характеристи­ки их сечения и длины этих проводников. Для этой цели в при­ближенной теории фокусированных методов было введено понятие геометрических факторов пространства. Понятие геометрического фактора вытекает из условия, что в однородной среде величины кажущегося сопротивления или электропроводности, регистрируемых данным зондом, равны истинному значению величины к= п. Следовательно, все части среды, включенной в область, от которой восприни­мается зондом сигнал, составляют полный геометрический фактор.

к = Gcр + Gзпзп + Gпп + Gвмвм

Gc + Gзп + Gп +Gвм =1

Геометрические факторы бывают осевые и радиальные. Осевой геометрический фактор определяет степень влияния границ и толщины пласта. Т.к. его влияние по сравнению с нефокусированными зондами невелико, оно обычно учитывается введением поправок за толщину пласта и приведения показаний к условиям бесконечной мощности.

Общий вид радиального геометрического фактора зонда БК

О бщий вид геометрич фактора определяет условия применимости БК: 1. р-->0 , т.е. соленые растворы

2. п>зп – т.е. понижающее проникновение

3. п очень высокое, т.е высокоомные разрезы

Вывод – метод работает в карбонатных разрезах

Глубинность метода – 1-2 метра.

Запись зондов БК осуществляется через общую длину зонда (Lобщ или L_А) и параметр фокусировки q = (Lобщ, _А – Lз)/Lз, где Lз=L₃ или Lз= L₇ или Lз= L₉

• 3х электродный зонд БК : Lобщ__q__

• 7ми электродный зонд БК : Lобщ__q__

• 9ти электродный зонд БК: L_В__L_A__q__

Отбивка границ на диаграммах:

• Отсчет снимается по началу крутого подъема

• Или же при _{к max}/_{к вм} > 10 отсчет смещается вверх и вниз на значение _{к гр}=2_{к вмещ}

Снятие показаний на диаграммах:

• В пластах малой мощности – экстремальные

• В пластах большой мощности – пила показаний делится на 3 части, берется нижняя треть

Ввод поправок осуществляется по схеме

_к---> K_d_к1--->K_h_к2=_к

1 Поправка за влияние скважины

Необходимо знать d_с и _р Находят отношение _к/_р, затем проводят перпендикуляр до пересечения с шифром (dс), затем находят Кd = _к1/_к, поэтому _к1 = K_d_к

2 Поправка за влияние толщины пласта

Зная мощность пласта и диаметр скважины строят линию, перпендикулярную оси x, затем зная _к1/_квм строят еще один перпендикуляр, точка пересечения дает Kd.

Кd = _к2/_к1, поэтому _к2 = K_d_к. _к2 = _{к -} искомое значение кажущегося сопротивления, приведенное к бесконечной толщине пласта, с исключенным вкладом скважины.

Назначение метода :

1. Метод обладает высокой расчленяющей способностью в высокоомных карбонатных разрезах

2. Хорошо работает в скважинах на соленой ПЖ (высокой минерализации)

3. В терригенных разрезах работает только в комплексе с другими методами
