37.Физические основы викиз. Принцип изопараметричности, заложенный в основе метода. Интерпретация диаграмм викиз.

Высокочастотное индукционное каротажное изопараметрическое зондирование

Имеет 5 зондов, различных по размерам.

Малые зонды имеют более высокую частоту.

I_{катушки} = I₀*l ^–iwt (где w – круговая частота = 2*п*f)

Mt(магнитный момент генераторной катушки) = I_nt*S_t

Mr(магнитный момент приемной катушки) = n_r*S_r

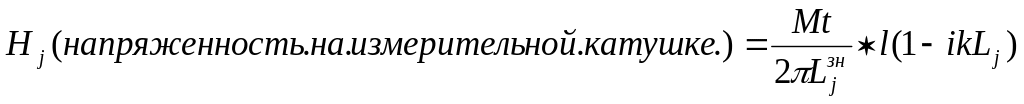

Если L>> (это условие выполняется в каждом из зондов)

То (где k – волновое число = )(I – мнимая еденица)(j=1;2)(σ=1/р)

Условие квазистационарности

1. р_п <= 150 Омм

2.

3.

(f – частота в МГц)

Условие изопараметричности (условия подбора параметров)

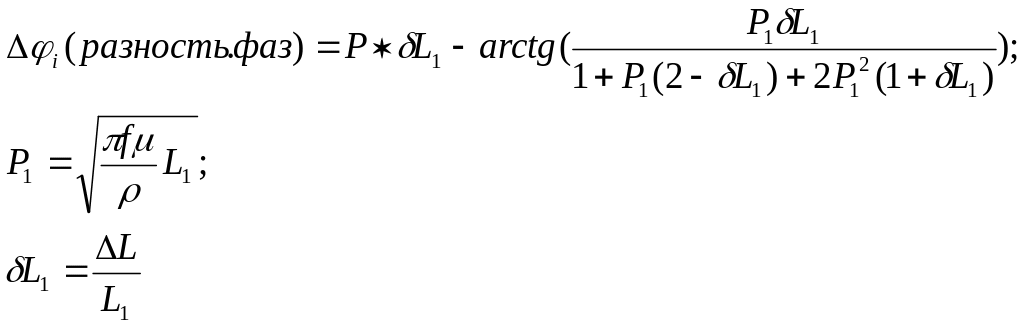

Чтобы разность фаз зависела только от сопротивления были подобраны выше написанные константы.

Изопараметричность – Каждый из зондов в однородной среде дает одну ту же разность фаз.

График для каждого зонда.

50

Условия применимости и назначение метода.

1. Определение УЭС пластов и определение насыщенности (это ИК зонд)

2. Низкое влияние скважины

3. Работает в сухих скважинах, РНО, пресные растворы (но плохо работает на соленой воде)

4. По детальности не уступает БК

5. Малые зонды – как МБК четко разделяют разрез

6. ХОРОШАЯ глубинность (2м зонд)

7. В водонасыщенных пластах может оценить неизмененную часть пласта

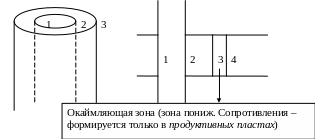

8. Может выделять 4ю часть коаксиального цилиндра. Зону 4.

Кривая зондирования (ВИКИЗ – программный комплекс)

Выделение и обнаружение границ так же как и в БКЗ.

38.Явления Экранирования на кривых гз

Экранирование связано с увеличением плотности тока регистрируемого измерительным электродом при переходе токовым электродом границы пласта (кровли, подошвы). При таком переходе возникают экранные максимумы и минимумы.

Пласты высокого сопротивления (pi<P2>Ps)

Градиент-зонд

1. Пласт большой мощности; h >• L_г ->• 0; р₁ = р₃

Причина формы кривых – изменеие плотности тока. На границе раздела сред плотность тока максимальна. Когда электроды разделены средой – экранный эффект.

Обращенный градиент-зонд

(см. рис. 11, а, б) С умень­шением мощности пласта наблюдается менее резкий минимум рк под подошвой пласта. При пересечении электродами М и N этой границы ph резко увеличивается (участок кривой bс) и пре­вышает 2р₁р2/(р₁ + р₂) тем больше, чем меньше h/L_r. Далее на участке cd, равном размеру Lr зонда, р_к плавно возрастает Это возрастание тем интенсивнее, чем меньше отношение h /Lr, и объясняется влиянием покрывающей среды на плотность тока между электродами М и N. После пересечения заземлением А подошвы пласта р_к резко возрастет (участок кривой def); затем рост р_к несколько снижается; вновь возрастает р_к, доходя до максимума, в точке пересечения электродами М и N кровли пласта. Затем р_к резко снижается и снова несколько возрастает (участок кривой gh). После пере­сечения кровли пласта заземлением А р_к понижается и асимпто­тически достигает р₃ на расстоянии, равном (1,5—2) L_r (участок кривой hi). На кривых р_к обращенного градиент-зонда видно, что кровле и подошве пласта высокого сопротивления соответст­вуют точки максимума и минимума р_к.

Последовательный градиент-зонд.

Кривые кажущегося сопротивления последовательного градиент-зонда (рис. 11, в, г) являются зеркальным изображением кривых рк обращенного градиент-зонда в плоскости, проходящей через середину пласта и параллельной его кровле и подошве. На кри­вых рк последовательного градиент-зонда отмечаются точкой ми­нимума рк кровля пласта высокого сопротивления и точкой мак­симума — подошва. При конечной величине рас­стояния MN точки максимума и минимума кривых смещаются относительно границ раздела сред на l_r /2 в сторону непарного электрода. При этом кажущееся сопротивление в точке макси­мума уменьшается, в точке минимума — возрастает.
