30. Определение удельного сопротивления пластовых вод, фильтрата пж, глинистой корки.

Данные химических анализов используются для определения удельного сопротивления вод, если отсутствуют непосредственные измерения. Сопротивление в этом случае оценивается приближенными методами с разной степенью точности. Если в воде преобладает соль NaCl (до 90 %), оценка осуществляется по общей концентрации солей С в кг/м³ или С_н в кг-экв/м³ при использовании графиков зависимости р_в =f(С, t) = = f(С_н, t) (вендельштейн палетка 1), полученных для соли NaCl. Общая концентрация в этом случае

С_н = 0,01 = 0,01

или C=0,01( + ).

Здесь С_а и С_к - концентрации анионов и катионов, мг-экв/100 см³; С_н - общая концентрация солей в пластовой воде, кг-экв/м³; А_а и А_к-массы грамм-эквивалентов отдельных анионов и катионов, 0,01 - переводной коэффициент для выражения концентрации раствора в кг/м³ или кг-экв/м³.

С помощью общей концентрации можно определить удельное сопротивление вод при низкой концентрации солей с точностью 1 % и при высокой концентрации (4—5 н) — 5—8 %. Для этого используют графики (палетка 1), по которым находят удельное сопротивление пластовой воды при заданной температуре t.

Если ионный состав солей в воде сложен и катионы более чем на 1/3 представлены кальцием и магнием или анионы содержат ион НСО~,

(1)

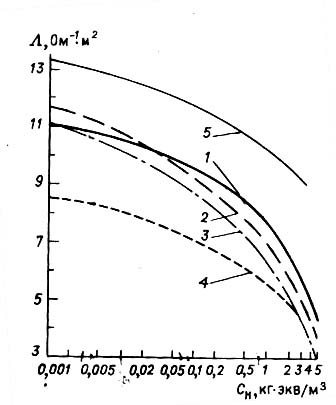

где С_i — эквивалентная концентрация (в кг-экв/м³) j-й соли; - эквивалентная электропроводность (в Ом -м ) раствора r-й соли, соответствующая суммарной эквивалентной концентрации С„ солей в растворе. Эквивалентная электропроводность Λ = и + v электролита (соли) равна сумме подвижностей его катиона и и аниона v. Величины Λ, и, v зависят от суммарной концентрации раствора, поэтому значения Л_г-_£ определяются по экспериментальным кривым Λ =f(С_сумм) для заданной величины. Поскольку здесь приведены кривые Λ = f(С_сумм) для t — 20 °С, то, подставляя значения Λ, определенные по этим кривым, в формулу (1), получают значение р при t = 20°С. Для расчета р при температуре пласта t и известном значении Р_в20 используют зависимости р_в = f(С) для различных t = const (см. палетку 1).

Удельное сопротивление промывочных жидкостей

Геофизические исследования обычно проводятся в скважинах, заполненных промывочной жидкостью или глинистым раствором, представляющим собой суспензию твердых глинистых частиц в воде. Различают удельное сопротивление глинистого раствора р„, находящегося в скважине, и удельное сопротивление его фильтрата Рф в зоне проникновения. Обычно удельное сопротивление последнею отличается от сопротивления раствора. Для нахождения рф по р используют график, приведенный на (палетка Альфа от ро фильтрата), если плотность раствора не превышает 1,3-10' кг/м³, а в случае утяжеленных растворов — график, представленный на рис. 3,6. Для введения температурных поправок в значения р_ф и в первом приближении в значения р_в можно пользоваться зависимостями на палетке 1(вендельштейн).

36.Электромагнитные методы гис, их назначение, аппаратура, регистрируемые параметры и интерпретация диаграмм.

Индукционный каротаж (ИК)

- Токи порядка 20-70 (КГц) низкочастотный спектр.

- Самый глубинный метод

- По сути – метод Удельной электропроводности.

Принцип – возникают токи перпендикулярные оси катушки. Токи получаются подключены параллельно.

ИК зонды – фокусированные – это позволяет улучшить разрешающую способность зонда по мощности и увеличивать глубинность исследования

Приборы:

1. 4Ф 0.75 (учет влияния скважины для этого зонда см в предыдущих изданиях Латышевой. Зонды старые – альбом 005)

2. 5Ф 1.2 *

3. 6Ф 1.0 *

4. 4И 1.0

5. 4Ф 11

6. И 1.4 *

7. 7И 1.6 (А) – активная составляющая

8. 7И 1.6 (Re) - реактивная составляющая

9. Э3 и Э6 – гроздненская аппаратура

* - наиболее современные зонды

σ_э = G_с * σ_с+ G_зп σ_зп+ G_п σ_п

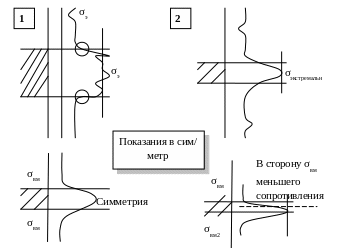

Благоприятные условия для метода:

1. σ_с -> 0 (пресные растворы, на нефтяной основе, газ)

2. По ЗП σ_п >>σ_зп (повышающее пронкновение)

3. σ_п должен быть достаточно большим (низкоомные разрезы)

σ_п -> р_п

р_п = 1/ σ_п (гиперболическая шкала)

Чем меньше R тем больше влияние скин – эффекта (дополнительные электрические токи в области сильных токов)

Алгоритм интерпретации:

1. G_п σ_п = σ_э - Δ σ_скв (поправка)

2. Δ σ_скв = G_скв * σ_с = G_с/р_с [сим/м]

3.

Альбом 005 (18 и 19 лист)

Полученное р_к (беск.) является истинным УЭС пласта при отсутствии ЗП или повышающем проникновении не очень большой глубины и низком УЭС пласта.

Волновой диэлектрический каротаж.

ИК – 250 (Кгц)

ВДМ – 10 (Гц)

ВИКИЗ – 14-15 (МгГц)

ε (к этому параметру переходим путем учета ρ) и ρ определяют показания ВДМ

Абсолютная диэлектрическая проницаемость => ε_а= D(напряжение поля в среде)/E(в вакууме)

Относительная => ε= ε_а/ ε_вакуум

Диэлектрическая проницаемость скелета = 4 -10 (отн.ед.)

ε_песч.= 4.7-5

ε_{ангидрит.}= 6.3

ε_изв.= 8.1

ε_{оломит.}= 9-9.8

ε_газ.= 1

ε_нефть.= 2-3

ε_вода.= 81

Задачи:

- выделение зон обводнения

- ВНК

-

Метод не работает в обсаженном стволе. Идеальные условия – скважина на РНО. Водоносные пласты иногда можно принять за продуктивные поэтому НЕОБХОДИМО использовать скважины БЕЗ проникновения или с МАЛЫМ проникновением.

Это метод оценки НЕФТЕГАЗОНАСЫЩЕННОСТИ в высокоомном разрезе (единственный метод для нахождения к-та нефтегазонасыщенности)

Аппаратура

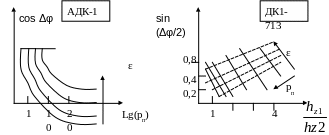

1. Д1 – 713 – регистрирует Δφ; cos Δφ; sin(Δφ/2)

2. АДК -1 – регистрирует только соs Δφ

КДК – комплексный многозондовй прибор. По 3 параметра на каждый зонд.

ε_п = (1-Кп) ε_ск+Кп* ε_{заполнителя}

Этот график используется для определения степени и Кн раствора.

Вводимые поправки – За скважину, за ограниченную толщину, за сопротивление.

Конечный результат = ε_п. Радиус не более 0.8м
