28. Комплексная интерпретация бэз, бк и ик. (изорезистивная методика).

Интерпретация делится на 3 этапа:

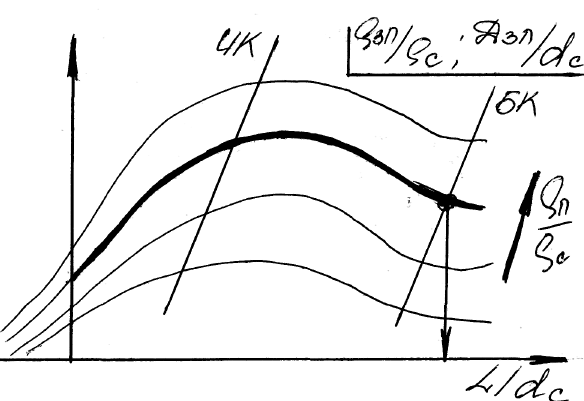

Изорезиста – это геометрическое место точек в поле палетки заданного шифра, которое характеризуется тем, что в нем показания одиночного зонда, выражаются в показаниях соответствующих градиент – зондов.

1. Во всем разрезе выбираем пласты неколлекторы большой толщины, и делаем интерпретацию этих опорных пластов без проникновения. Определяем качество зондов и выявляем те зонды, которые выпадают из ФКЗ. Если зонды не качественные их можно подправить:

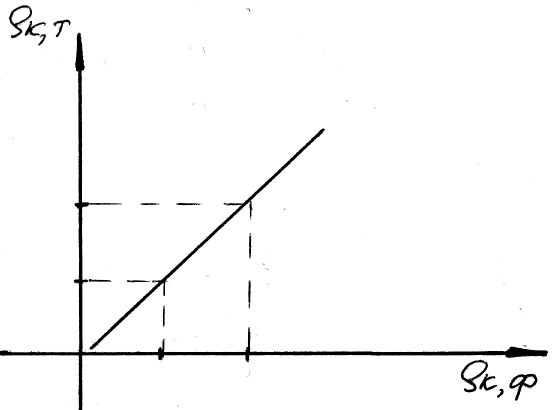

Далее строим график: ρ_к.т = аρ_к.ф. + в

в – аддитивная погрешность (неправильная установка «0» записи)

а – мультипликативная погрешность (неправильная установка масштаба записи).

Для БКЗ делают отбивку «0».

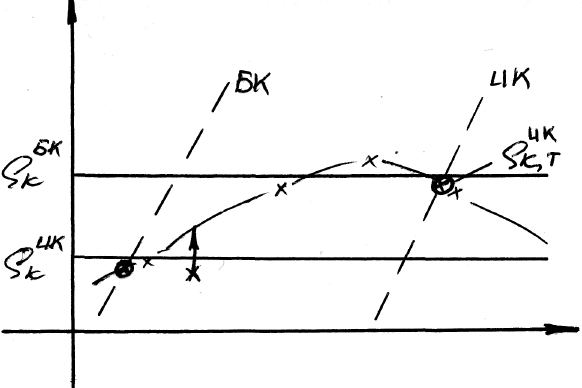

Делаем оценку качества зондов БК и ИК:

2. Выбираем в продуктивном разрезе пласты большой толщины (h>4 м.). Делаем интерпретацию: подбираем шифр, обращаем внимание на качество зондов (если требуется подправляем).

3. Интерпретация тонких пластов. Для тонких пластов не делаем интерпретацию, если h_пл.≥0.8 L; h_пл.≤1.2 L (если толщина пласта соизмерима с длиной зонда). Положение точек для ИК, БК определяются по результатам интерпретации пластов большой толщины.

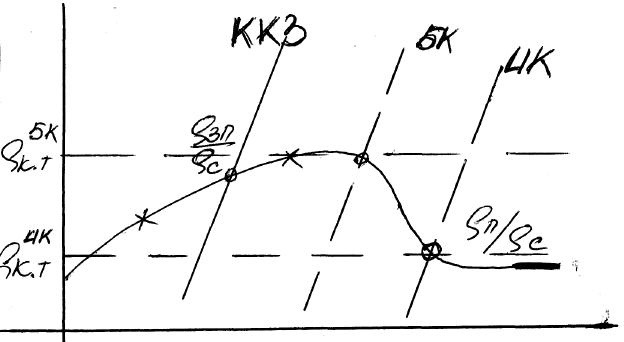

Накладываем эту палетку на предыдущую (2 этап) и проводим изорезисты, на их пересечении возьмем точки.

Назначение изорезист:

• Определение качества фокусированных зондов

• Используются исправленные показания в интерпретации пластов ограничинной толщины

• Определяется глубинность зондов в заданных условиях.

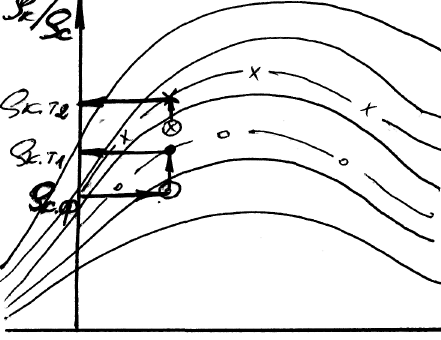

Смотрим, какой градиент-зонд соответствует. Вычерчиваем нужную кривую. Зная dс рассчитывается Lз в (м). Глубинность равна глубинности ИЗ.

29. Установление типа фактической кривой зондирования.

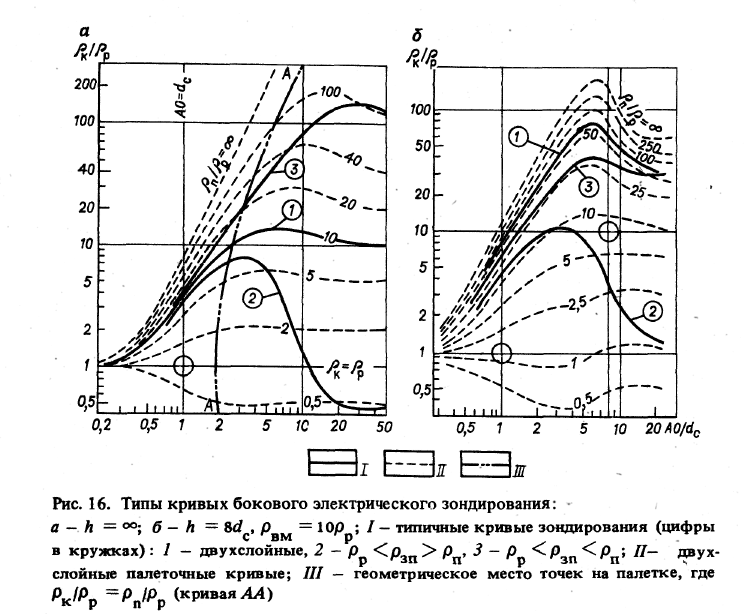

При интерпретации данных БЭЗ используется прием совмещения фактической кривой зондирования с палеточными (расчетными) кривыми, подходящими для интерпретируемого случая. Чтобы выбрать соответствующую палетку, необходимо установить тип фактической кривой зондирования. В некоторых случаях тип кривой и нужную палетку устанавливают по ряду явных признаков, а если их бывает недостаточно, то тип кривой определяют только после сопоставления фактической кривой зондирования с двухслойной палеткой. Рассмотрим распространенные типы кривых зондирования.

1. Двухслойные кривые наблюдаются в плотных породах, в коллекторах с глубокой зоной проникновения (D > dc), в коллекторах, где Рзп = Рп при некотором сочетании удельного сопротивления фильтрата промывочной жидкости и остаточной нефтенасыщенности, когда (Рн.зп/Рн)(рф/рв)=1 и скачок на контакте зоны проникновения и неизмененной части пласта отсутствует.

При наложении на двухслойные палетки интерпретируемая кривая ί хорошо согласуется с палеточными.

2. Трехслойные кривые при наличии проникновения, повышающего сопротивление пласта (рр < рзп > рп), наблюдаются чаще всего в водоносных коллекторах с межзерновой пористостью, когда ρф > ρв, и в нефтеносных и газоносных пластах, если (Pн.зп/Рн)(рф/рв) > 1, что свойственно коллекторам с невысоким начальным нефте-, газонасыщением при вскрытии их на пресном буровом растворе.

Кривые второго типа при наложении на двухслойные палетки пересекают теоретические, переходя от кривых с высокими к кривым с более низкими модулями.

3. Трехслойные кривые при наличии проникновения, понижающего сопротивление пласта (рр < рзп < рп), наблюдаются в продуктивных нефте-, газонасыщенных коллекторах при (Pн.зп/Рн)(рф/рв) < 1. Теоретически они также могут наблюдаться при условии ρф < ρв, что встречается редко. При совмещении с двухслойными палетками отмечается, что правая ветвь кривой, а иногда и вся кривая, сечет теоретические, переходя от низких к высоким модулям.

Заметим, что для многих кривых зондирования, типы которых сводятся фактически лишь к трем, отмечается эффект резкого снижения кажущегося сопротивления в правой части, связанный как с типом радиальной характеристики рр < рзп > рп, так и с влиянием ограниченной толщины пласта. В связи с этим часто при интерпретации БЭЗ эффект влияния проникновения может быть выявлен только при правильном выборе палетки, точном учете влияния толщины пласта и вмещающих пласт пород.

Кривые зондирования могут быть иными, если радиальная характеристика изменяется. Так, при наличии в зоне проникновения окаймляющей зоны низкого сопротивления кривая зондирования может существенно измениться.

Кривые зондирования, получаемые в пластах ограниченной толщины высокого сопротивления при рп >рвм, характеризуются резким спадом значений рк в правой части кривой при размерах зонда, близких к толщине пласта. Это объясняется влиянием ответвления тока во вмещающие породы низкого сопротивления по мере приближения источника тока к границе пласта, а Бри зондах, размер которых больше толщины пласта, — экранированием тока пластом высокого сопротивления. Поскольку при построении кривой зондирования в этом случае невозможно снять оптимальные значения рк.опт с диаграмм всех зондов, такие кривые строятся по экстремальным значениям рк мах или рк мин. Для интерпретации кривой зондирования данного типа в правой части бланка строится дополнительный крест, образующийся в результате пересечения двух линий: АО = h и рк = рвм.

30. Кривые Rк=f(Н) последовательного и обращенного градиент-зонда в мощном пласте высокого сопротивления.

1. Пласт большой мощности; h >• L_г ->• 0; р₁ = р₃

Причина формы кривых – изменеие плотности тока. На границе раздела сред плотность тока максимальна. Когда электроды разделены средой – экранный эффект.

Обращенный градиент-зонд

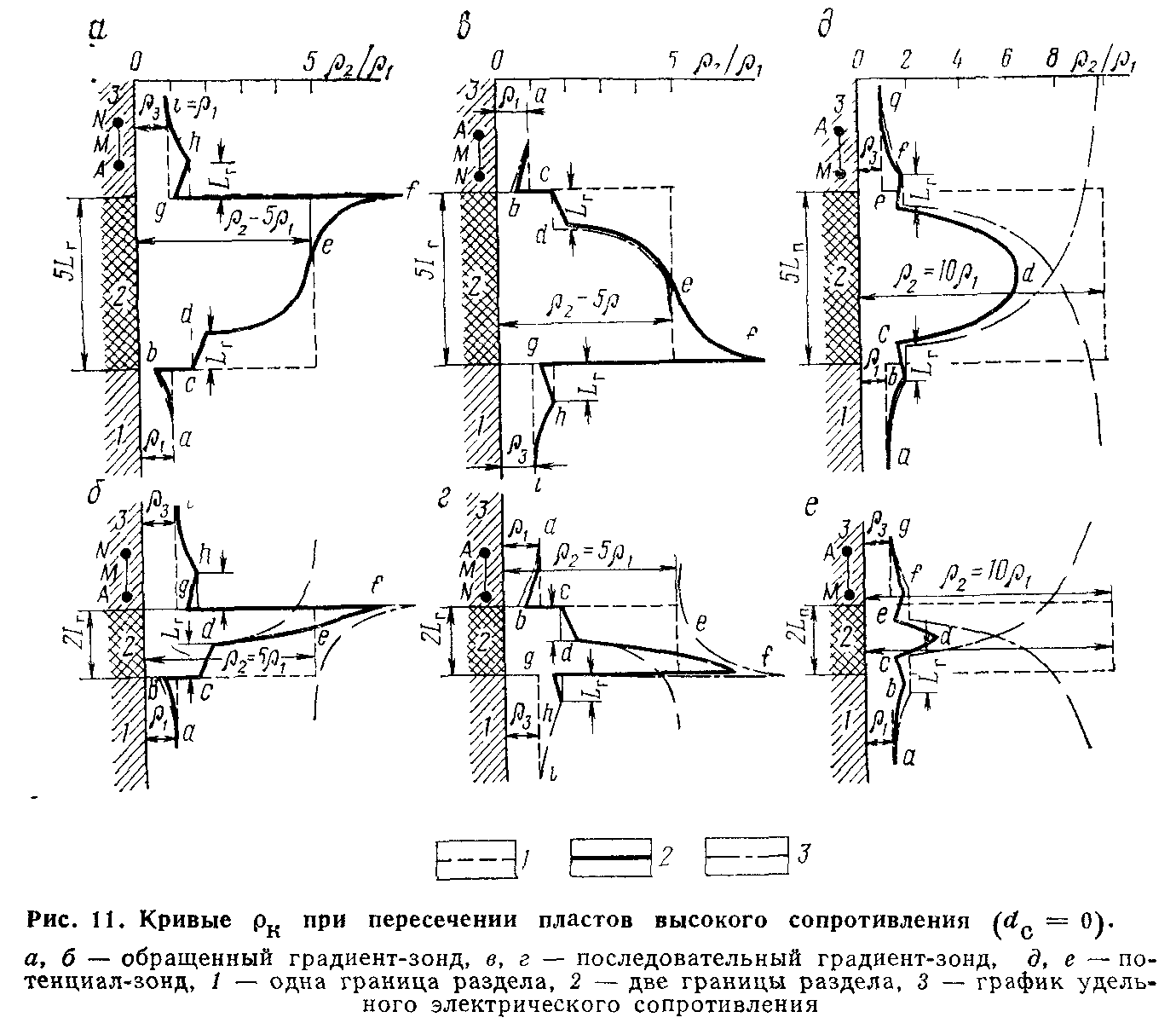

(см. рис. 11, а, б) С умень­шением мощности пласта наблюдается менее резкий минимум рк под подошвой пласта. При пересечении электродами М и N этой границы ph резко увеличивается (участок кривой bс) и пре­вышает 2р₁р2/(р₁ + р₂) тем больше, чем меньше h/L_r. Далее на участке cd, равном размеру Lr зонда, р_к плавно возрастает Это возрастание тем интенсивнее, чем меньше отношение h /Lr, и объясняется влиянием покрывающей среды на плотность тока между электродами М и N. После пересечения заземлением А подошвы пласта р_к резко возрастет (участок кривой def); затем рост р_к несколько снижается; вновь возрастает р_к, доходя до максимума, в точке пересечения электродами М и N кровли пласта. Затем р_к резко снижается и снова несколько возрастает (участок кривой gh). После пере­сечения кровли пласта заземлением А р_к понижается и асимпто­тически достигает р₃ на расстоянии, равном (1,5—2) L_r (участок кривой hi). На кривых р_к обращенного градиент-зонда видно, что кровле и подошве пласта высокого сопротивления соответст­вуют точки максимума и минимума р_к.

Последовательный градиент-зонд.

Кривые кажущегося сопротивления последовательного градиент-зонда (рис. 11, в, г) являются зеркальным изображением кривых рк обращенного градиент-зонда в плоскости, проходящей через середину пласта и параллельной его кровле и подошве. На кри­вых рк последовательного градиент-зонда отмечаются точкой ми­нимума рк кровля пласта высокого сопротивления и точкой мак­симума — подошва. При конечной величине рас­стояния MN точки максимума и минимума кривых смещаются относительно границ раздела сред на l_r /2 в сторону непарного электрода. При этом кажущееся сопротивление в точке макси­мума уменьшается, в точке ми­нимума — возрастает.
