Определение внк по комплексу нейтронного гамма- и нейтрон-нейтронного методов. Нейтронный каротаж нк
Применяется для решения следующих задач:
для литологического расчленения разреза по водородосодержанию
для определения водородосодержания (Кп пористости и w влажности, а также Кгл глинистости и загипсованности пород) пород в необсаженных и обсаженных скважинах
для выделения газонефтенасыщенной части пласта, определения ГЖК, ВНК и ГНК в обсаженной скважине (после расформирования зоны проникновения) и в необсаженной скважине, пробуренной на нефильтрующейся ПЖ
для определения Кг в прискважинной части коллекторов в обсаженных скважинах в пластах с расформировавшейся зоной проникновения, в процессе расформирования зоны и разработке газовой залежи, эксплуатации искусственных газохранилищ
для выявления руд и определения содержания элементов с аномально высокими нейтронно–поглощающими свойствами (B, Mg, Fe) и аномально высоким гамма–излучением по сравнению с породообразующими элементами (Ni, Fe)
В промышленности под нейтронным каротажем понимаются – ННМт, ННМнт, НГМ, ИННМ, ИНГМ.
Нейтрон–нейтронный метод по тепловым нейтронам ннМт
Позволяет решать следующие задачи:
литологическое расчленение разреза по водородосодержанию
определение пористости
отбивка ВНК, ГВК, ГНК
На показания ННМт оказывает влияние не только водородосодержание пласта, но и его минерализация (содержание аномального поглотителя Cl). Наиболее благоприятные результаты ННМт дает при изучении чистых карбонатных отложений, не содержащих глинистого материала. В этом случае все минимумы связаны с водоносными и нефтеносными толщами и разрез легко разделить на продуктивную и непродуктивную части.
Отбивка ВНК по ННМт производится по хлоросодержанию (его различие в нефтеносной и водоносной частях) при высокой минерализации пластовых вод, поскольку содержание хлора в водоносном коллекторе выше чем в нефтеносном при одинаковой пористости. В этом случае зона проникновения должна быть расформирована.
Нейтронный гамма метод нгм
Позволяет решать следующие задачи:
литологическое расчленение разреза
выделение пластов–коллекторов, определение их пористости
отбивка ВНК, ГВК, ГНК
При определении пористости следует принимать во внимание минерализацию пластовых вод, поскольку при высокой минерализации, показания НГМ против высокопористых пластов будут завышены. В этом случае получают заниженные значения пористости.
Отбивка ВНК по НГМ ведется также по хлоросодержанию при высокой минерализации пластовых вод. В этом случае зона проникновения также должна быть расформирована. Отбивка ГЖК по водородосодержанию.
НГМ используется в разрезах с низким и средним водородосодержанием
ННМт используется в разрезах с высоким водородосодержанием и высокой минерализацией пластовых вод
ННМнт используется в разрезах высоким водородосодержанием, с переменной минерализацией пластовых вод
П
ример
отбивки ВНК и ГВК по данным НГМ.

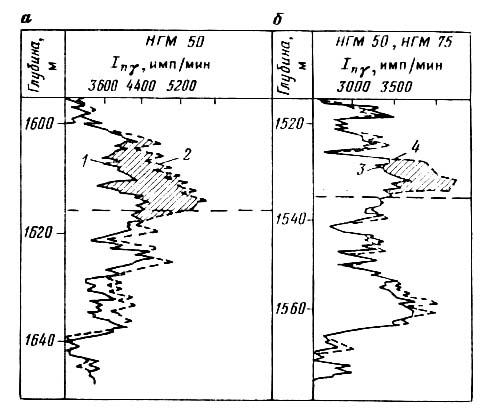

а –1,2 кривые НГМ , зарегистрированные в обсаженном стволе соответственно до и после расформирования зоны проникновения. Пунктир - ВНК
б – 3,4 то же самое но для ГНК
Наиболее четко отбивка ВНК производится при комплексировании методов НГМ и ННМт. Поскольку при одинаковых Кп и Св, хлоросодержание нефтеносного коллектора меньше чем водоносного, то для водоносного коллектора характерно большее макроскопическое сечение захвата и более высокая интенсивность гамма-излучения радиационного захвата. Плотность тепловых нейтронов при переходе от нефтеносной части к водоносной наоборот уменьшается. Поэтому на диаграммах НГМ и ННМт, зарегистрированных в неперфорированной скважине, при расформированной зоне проникновения отмечается уменьшение показаний НГМ и рост показаний ННМт при переходе из водоносной части в нефтеносную. Период расформирования зоны проникновения зависит от Кпр коллектора, чем выше Кпр, тем меньше период расформирования. Важным условием при отбивке ВНК является равенство масштабов регистрации ННМт и НГМ. Если это условие не было соблюдено, то расчет (сопоставление показаний) ведется в двойных разностных параметрах для ННМт и соответственно НГМ.
Пример определения ВНК

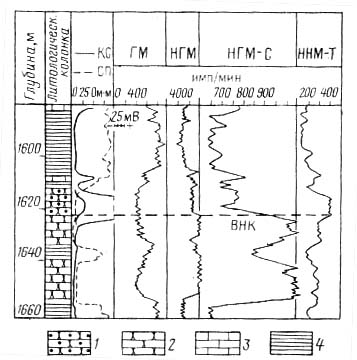

1 – нефтеносный песчаник, 2 – водоносный песчаник, 3 – известняк, 4 – глина
Следует отметить что наиболее точно отбивает границы ИННМ.
