25. Литологическое расчленение карбонатного разреза по данным электро- и радиометрии.

Карбонатный разрез. Скважина пробурена на пресном РВО. Рассмотрим типичные варианты карбонатного разреза, расположив их в порядке усложнения.

Разрез представлен известняками с различной пористостью при минимальном содержании или полном отсутствии глинистого материала, входящего в нерастворимый остаток (НО).

Расчленение выполняется по диаграммам методов пористости (ИМ, AM, ГГМ) и метода сопротивлений (в основном БК, МБК). Выделяются межзерновые коллекторы с k_n>k_{n гp} и плотные, низкопористые породы с k_n<k_{n гp}. Последние при необходимости дифференцируются на различные классы соответственно интервалам значений пористости. Среди плотных пород могут присутствовать сложные коллекторы — трещинные и трещинно-кавернозные.

Разрез представлен чередованием известняков, доломитов и доломитизированных известняков с разной степенью доломитизации. Содержание НО пренебрежимо мало.

Расчленение выполняется только на основе комплексной количественной интерпретации на ЭВМ диаграмм двух методов пористости (НМ—ГГМ, НМ—AM, AM—ГГМ), в результате которой в исследуемом интервале разреза выдаются непрерывные кривые изменения с глубиной параметра k_n и объемного содержания известняка k_изв и доломита k_дол (см. гл. 13). Для решения задачи наиболее предпочтителен комплекс ННМ-Т— ГГМ. Показания ГМ и СП, как и в предыдущем случае, минимальные при слабой дифференциации кривых. На кривой ГМ возможны, однако, отдельные аномалии, обусловленные не глинистостью породы, а другими причинами, среди которых отметим следующие: а) повышенное содержание Ra, возникшее в результате изоморфного замещения кальция радием в процессе доломитизации известняков; б) присутствие битума в породе.

Пласты глин выделяются по тем же признакам на диаграммах ГМ, СП, каверномера, микрозондов, что и в терригенном разрезе. Участки разреза, представленные карбонатными породами с НО, отмечаются ростом показаний ГМ и СП по сравнению с уровнем минимальных показаний этих методов в чистых (неглинистых) карбонатных породах.

26. Кривые R(k)=f(H) реальных ГЗ в тонком пласте высокого сопротивления

П ласты малой мощности. lг → 0; ρ₁ = ρ₃.

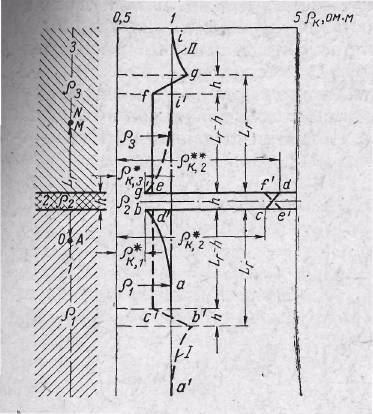

Обращенный градиент-зонд. При приближении зонда к подошве пласта кажущееся сопротивление плавно понижается и достигает минимума, когда электроды M и N (А и В) находятся близ подошвы пласта. Снижение кажущегося сопротивления обусловлено уменьшением плотности тока между электродами M и N вследствие экранирования его пластом высокого сопротивления. При пересечении подошвы пласта ρ_к резко возрастает, причем, как и ранее, ρ*_к.2/ρ*_к.1 = ρ₂/ρ_1. После пересечения электродами M и N (А и В) подошвы пласта ρ_к несколько увеличивается и достигает максимума ρ**_к.2 у кровли пласта. На этом участке ρк тем меньше ρ2, чем ρ2 >ρ1. Далее кажущееся сопротивление резко уменьшается до величины рк, 3 <С Рз и остается постоянным до пересечения заземлением А подошвы пласта. Этот участок длиной Lг ~ 1 называется зоной экранного минимума.

П оследовательный градиент зонд: кривая кажущегося сопротивления является зеркальным изображением кривой ρк обращенного зонда в плоскости, параллельной кровле и подошве пласта и проходящей через его середину.

Потенциал – зонд.

Пласты малой мощности. MN (AB)→œ; ρ1 = ρ3. По мере приближения зонда к пласту высокого сопротивления малой мощности ρк сначала слегка возрастает и достигает наибольшей величины при пересечении подошвы пласта заземлением А. В этой точке b кажущееся сопротивление тем больше, чем больше р2 и в пределе при р2 =œ достигает 2р1.

Пласт высокого сопротивления малой мощности отмечается на кривой Рк потенциал - зонда минимумом кажущегося сопротивления. В точке минимума кажущееся сопротивление тем ниже, чем выше удельное сопротивление пласта. Наличие пласта высокого сопротивления малой мощности может быть установлено только по точкам экранных максимумов расположенным на расстояниях Lп/2 выше кровли и ниже подошвы пласта.

Бесконечно высокое сопротивление.

Градиент зонды.

Пласты малой мощности h<Lг; lг→0.

Обращенный градиент-зонд. При приближении к пласту рк уменьшается вследствие понижения плотности j тока, экранированного пластом. После пересечения электродами M и N подошвы пласта рк возрастает и достигает максимума близ кровли пласта.

Кажущееся сопротивление в точке максимума тем больше, чем больше Lг и Pp меньше h и dc.

Последовательный градиент-зонд. Кривая рк является зеркальным изображением кривой рк обращенного зонда в плоскости, проходящей через середину пласта.

Пласты малой мощности; h<^ Ln; MTV (AB) -+- оо. При приближении электродов А и M к пласту, кажущееся сопротивление возрастает (рис, 18, кривая 0,5, участок а'Ъ'). Когда заземление A (M) находится в подошве пласта, кажущееся сопротивление достигает максимума, численно не превосходящего 2рр. Затем до середины пласта рк понижается, что объясняется уменьшением части тока, проходящего в среду, подстилающую пласт (точка с'). При дальнейшем продвижении зонда кажущееся сопротивление вновь возрастает (участок c'd') в связи с увеличением плотности тока у электрода M при приближении зонда к подошве пласта. Повышение рк продолжается до выхода электрода M из пласта (точка сГ), после чего оно снова понижается и асимптотически достигает удельного сопротивления среды, покрывающей пласт.

В середине пласта — в точке минимума

Из формулы (45) следует, что для зонда заданного размера кажущееся сопротивление будет тем меньше, чем меньше удельное сопротивление раствора, меньше отношение djh и больше отношение Ln/h.
