11.Условие прочности при растяжении сжатии
Условие прочности при растяжении (сжатии) выражается неравенством:

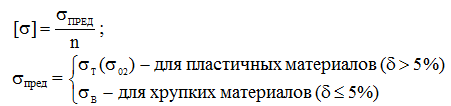

где [σ] – допускаемые напряжения, определяются как:
n – коэффициент запаса прочности, устанавливаемый нормативными документами.Условие прочности позволяет решать три типа задач:
1. Проверка прочности (проверочный расчет)
2. Подбор сечения (проектировочный расчет)
3. Определение грузоподъемности (допускаемой нагрузки)
12.Деформации при растяжении-сжатии
При
растяжении (сжатии) наблюдаются абсолютные
и относительные деформации (рис.
4.1,а):l1 – l = Δl -
абсолютная продольная деформация
(удлинение);h1 – h =
-Δh -
абсолютная поперечная деформация
(сужение);относительная продольная
деформация:
относительная
поперечная деформация:
Отношение
называется
коэффициентом поперечной деформации
(коэффициентом Пуассона).Напряжения и
деформации взаимосвязаны законом Гука
где Е - модуль упругости (модуль Юнга). В общем случае удлинение стержня определяется по формуле
В
частном случае, когда жесткость сечения
ЕА
= const и NZ =
F = const
При ступенчатом изменении нагрузки Nz и конфигурации сечения
В результате деформации бруса его поперечные сечения получают линейные перемещения U(z). Так, перемещение сечения В, находящегося на расстоянии z от закрепленного конца, равно удлинению Δlzчасти бруса длиной z, заключенной между неподвижным и рассматриваемым сечением.
Взаимное перемещение двух сечений В и С бруса равно удлинению части бруса, заключенной между этими сечениями U(B-C)= ΔlB-C (рис.4.2)
Рис. 4.2
Перемещение точек стержневой системы (BCD) (Рис. 4.3) происходит как за счет продольных деформаций (UСВ = ΔlBC , UCD = ΔlDC ), так и за счет поворота деформированных стержней BC1 и DC2 относительно шарниров (B, D) как твердого тела по дугам С1С3 = δ1 и С2С3 = δ2, замененными перпендикулярами к радиусам поворота (ВС1 и DС2). Отрезок СС3 = δс соответствует полному перемещению узла С в результате деформации стержней ВС и DС.
