21. Электрические свойства мэ для регистрации эмг

Аналогично игольчатым электродам (?)

22.Согласование мэ эмг с усилителем.

При исследовании ЭМГ с помощью внутримышечных МЭ, велико сопротивление электродов , а значит, требуется использование высокоомных (до сотен Ом) входных каскадов усилителя.

Различные типы ЭМГ занимают полосу частот от 1 до 2000 Гц. Если усилитель проектируется для использования внутримышечных электродов, то он должен иметь входное сопротивление не менее 100 Ом, низкий уровень напряжений внутренних шумов , приведенных ко входу и широкий динамический диапазон по амплитуде, что достигается использованием механизмов переключения коэффициентов усиления.

Еще:

Входные каскады современных усилителей биопотенциалов выполняются на основе операционных усилителей с полевыми транзисторами на входе.

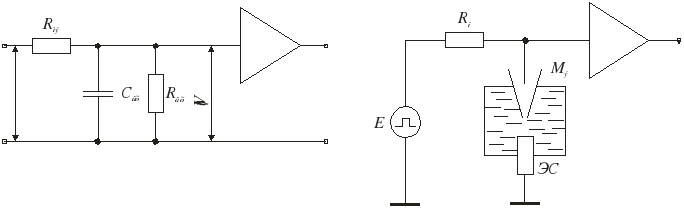

Эквивалентная схема входной цепи микроэлектродного усилителя:

а б

На рисунке 4.4.2 а представлена эквивалентная схема входной цепи микроэлектродного усилителя. Конденсатор Свх обозначает общую входную емкость, создаваемую емкостью микроэлектрода, емкостью между центральной жилой отводящего кабеля и его оплеткой, а также входной емкостью усилителя. Сопротивление микроэлектрода Rмэ и паразитная емкость Свх образуют фильтр низких частот, в результате чего при подключении ступенчатого напряжения Е форма импульса на входе усилителя будет отличаться от прямоугольной. Пренебрегая током, текущим через усилитель (т.е. через Rвх), можно приравнять токи, текущие через Rмэ и емкость Свх :

Отсюда:

Потенциал на входе усилителя меняется экспоненциально до максимального уровня Е с постоянной времени  . При сопротивлении микроэлектрода 100 МОм и суммарной входной емкости 5 пФ постоянная t равна 0,5 мс. Для регистрации многих быстрых процессов такое временное разрешение оказывается недостаточным. Постоянную времени входной цепи удобно определять, пропуская прямоугольные импульсы тока через микроэлектрод и большое нагрузочное сопротивление (R_н >> R_мэ), как показано на рисунке 4.4.2б.  Ток, протекающий через R_н, равен сумме токов через входную емкость и сопротивление R_мэ. Из условия баланса токов:

можно найти, что напряжение на входе усилителя возрастает экспоненциально с постоянной времени t, начиная с момента включения ступени напряжения Е на выходе генератора.

23.Классификация бэ для гальванизации и электрофореза

1. Гальванизация = лечебное действие постоянного тока.

2. Электрофорез = гальванизация + лекарственное вещество.

• Для проведения процедур используется три основных вида электродов: лабильные, стационарные и электроды для гальванических ванночек.

• Лабильные электроды используют для скользящей обработки кожи лица, шеи, декольте. Это металлические электроды разной формы. Форма подбирается для удобства работы.

• Конический электрод обычно используют для проработки зоны вокруг глаз. Сферический или электрод-валик - для щёк, шеи и декольте.

• Лабильные электроды обязательно должны скользить по гелю или водному раствору. Высыхание раствора снижает проводимость кожи и появляются неприятные покалывания.

• Стационарные электроды - токопроводящие пластины, которые закрепляют на коже. Стационарные электроды бывают металлическими (свинцовые или другие металлические пластины), резиновыми (из токопроводящего латекса) и графитовыми (одноразовые пластины графитизированной бумаги).

Стационарный электрод находится на коже 10-30 мин. Поэтому под электродом обязательно должа быть прокладка из ткани или бумаги толщиной 0.5-1 см. Прокладку смачивают водой или физраствором. При проведении ионофореза прокладку смачивают раствором лекарственного вещества.

• Электроды для гальванических ванночек представляют собой графитовые пластины, которые укладывают в ёмкость с водой. В этом случае вся вода или раствор ведут себя как электрод. Впитывание лекарственных веществ в кожу происходит из воды. В процедуре всегда присутствуют два электрода: положительный и отрицательный. Для проведения тока используется физиологический раствор или токопроводяший гель.

Электроды бывают различной формы и размеров. Чаще приме­няют электроды прямоугольной формы, но иногда необходима спе­циальная форма электрода, например, полумаска для гальваниза­ции в области лица, «воротник» для гальванизации области верх­ней части спины и надплечий, воронка для гальванизации области уха, ванночка для гальванизации области глаза.

В качестве электродов используют свинцовые пластинки, так как они очень гибкие и легко принимают форму тех участков тела, на которые накладываются. Пластинки должны быть гладкими, без острых углов, чтобы плотность тока была равномерной.

Катодный и анодный электроды могут быть одинаковой площа­ди, или один из них может быть меньших размеров — так называ­емый активный электрод. Плотность тока на 1 см²прокладки у ак­тивного электрода оказывается большей, потому что происходит сгущение силовых линий. При проведении процедуры активный электрод накладывают на участок, где необходимо обеспечить мак­симальное действие тока.

При назначении гальванизации допустимая сила тока устанав­ливается соответственно площади активного электрода с учетом особенностей области тела, подвергаемой воздействию, а главное — с учетом состояния больного.

Различают поперечное и продольное расположение электродов. При поперечном расположении электроды помещают друг против друга на противоположных участках тела (воздействие обеспечи­вается на более глубоколежащие ткани). При продольном распо­ложении электроды находятся с одной стороны тела (воздействию подвергаются поверхностно-расположенные ткани).
