Маршрут проектирования конфигурации плис (design flow)
Маршрут проектирования представляет из себя граф, показывающий взаимовызов проектных функций. Типовой маршрут проектирования приведён на рисунке 36. На нём выделены следующий объекты и функции:
Cores (ядра) – модули конфигурации, созданные, как правило, третьесторонними разработчиками;
HDL-описание;
Схемотехническое описание;
Готовые проекты.
Рисунок 36 - Типовой маршрут проектирования конфигурации ПЛИС – I.
Блоки функций:
Блок проекта – ввод проекта. В плане реализации этой функции осуществляется построение схемы или описание устройства.
Разработка базы теста. Тесты могут представляться как в графической форме (примитивный уровень), так и в текстовом описании, на языках описания аппаратуры HDL, либо других языках (TCL/TK).
Компилятор. Выполняет функцию генерации диаграммы Гайского-Кана. Вполне возможно, что разработка базы тестов и компиляция могут происходить одновременно, в крупных проектах, например. Но в реальности всё это делает 1 человек.
Функциональное моделирование. Процесс, предназначенный для подтверждения работоспособности введённого устройства (проекта), его соответствие тех.заданию. В случае возникновения ошибок, происходит возврат на тап ввода проекта.
Трассировка. Процесс, осуществляющий размещение конкретных функциональных узлов проекта по элементам ПЛИС. В случае трассировки может возникнуть потребность оптимизации проекта (возврат на функцию ввода проекта).
Временное моделирование. Предназначено для определения временных характеристик проекта. При выполнении этой функции может быть выявлено несоответствие характеристик в требуемом техническом задании, что приводит к возврату на функцию ввода проекта.
Конфигурация ПЛИС (программирование ПЛИС) – запись в микросхему ПЛИС требуемых настроек и точек соединения в матрице.
Эксплуатация (использование)
Рисунок 37 - Типовой маршрут проектирования конфигурации ПЛИС – II.
Рис. 38. Области инструментального ПО процесса проектирования устройств на ПЛИС

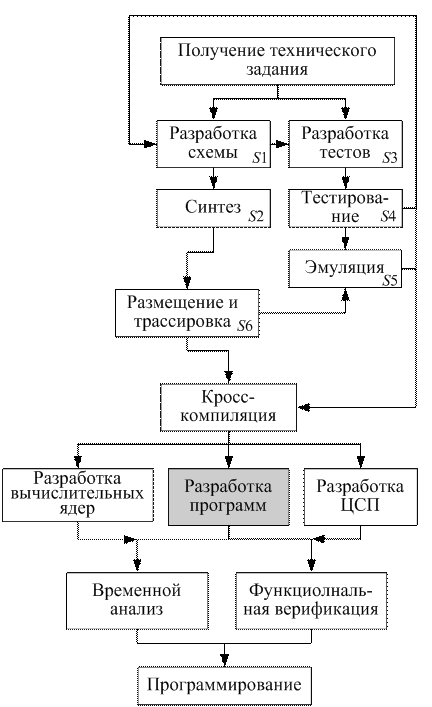

Рис. 39. Маршрут проектирования конфигурации ПЛИС при построении программно-управляемых устройств
Рис. 40. Использование IP-блоков
