Виды внутренних ресурсов плис.

  1. Самая минимальная ячейка ПЛИС – программируемая ячейка (макроячейка в случае CPLD , в случае FPGA – блок LUT. LUT (таблица перекодировки) + триггер).

  2. Блок конфигурируемых логических ячеек (CLB). CLB состоит из множества соединённых друг с другом программируемой матрицы макроячеек (LUT). Весь набор базовых элементов (см. п1.) разделяется на равные подгруппы (как правило, 2 или 4 блока) с целью снижения сложности программируемой матрицы.

  3. INPUT/OUTPUT блок. Блок, задающий подключение конкретных выводов микросхемы к разрабатываемому проекту. Кроме этого, блок задаёт вид логики, используемой для данного выхода (вид логики – уровни напряжений, а также инверсия сигнала).

  4. PLL(PLD) – программируемая защёлка. PLL – программируемый делитель частоты, PLD – программируемый формирователь фазы сигнала. По существу, данные блоки – синонимы, на их вход приходит внешний, по отношению к ПЛИС тактовый импульс. На выходе данных блоков пользователь получает сетку частот. Блоки PLL могут как делить частоту, так и в определённых пределах умножать частоту.

  5. Блочная память (BRAM) – представляет из себя блоки статического ОЗУ, организованные как битовые массивы. При этом, BRAM может быть сконфигурирована пользователем на требуемую разрядность. Память организована как двупортовая (на запись и на чтение информации). Функции чтении и записи могут осуществляться одновременно. Порт состоит из ША и ШД. BRAM имеет 2 ША и 2 ШД. Шины - однонаправленные.

  6. Система шин (BUS). Внутренний состав ПЛИС приведён на рисунке 34. На рисунке изображены по 4 блока каждого вида, однако, их количество специфично для каждого типа микросхемы.

Рисунок 34 - Внутренний состав ПЛИС.

Программируемая логическая матрица «и-или»

Рисунок 28 - Программируемая логическая матрица «И-ИЛИ».

В качестве входов в первую матрицу «И» используется линейка повторителей сигналов Х1,Х2,Х3… с парафазным выходом, т.е. элемент имеет 2 выхода, первый из которых повторяет сигнал на входе, а второй – инвертирует даны сигнал. ПЛМ «И-ИЛИ» состоит из двух подматриц: «И» и «ИЛИ». На решетчатой структуре подматрицы, пользователь, с помощью управляемых коммутаций может устанавливать или удалять соединения. Выходы столбцов матрицы подаются на многовходовые элементы «И» с парафазным выходом. В данном случае мы имеем линейку многовходовых элементов. Для более удачного изображения схемы, элементы «И» изображены на рисунке не по ГОСТ, т.е. развёрнутыми на 90*, а линии входов обозначены стрелочками линий столбцов. Выходы элементов «И» подаются на следующую матрицу – матрицу «ИЛИ». В данном случае показаны 3 входных сигнала – Х1, Х2, Х3. И 2 выходных сигнала – Y1, Y2. Между ними расположены 2 матрицы – «И» и «ИЛИ». Количество входов и выходов зависит от типа используемой микросхемы.

В современных микросхемах ПЛИС, матрица «ИЛИ» как правило, является вырожденной, те. Представляет из себя многовходовой элемент «ИЛИ», подключаемый по жёсткой логике. Точки подключения в матрице реализуются с помощью электронных ключей и плавких перемычек. Использование плавких перемычек позволяет повысить надёжность функционирования ПЛИС в определённых областях применения (высокое радиационное излучение, космический ветер и т.д.).

Преимущества точек соединения на плавких перемычках:

  1. Устойчивы к воздействию случайно залетающих элементарных частиц

Недостаток – одноразовость. Нельзя изменить.

А в случае электронных ключей преимущества и недостатки – зеркальны.

Подключение электронных соединений осуществляется под управлением информации, записанной в конфигурационную память. В случае СPLD – ПЗУ, а в случае FPGA – ОЗУ. В ПЛМ может быть большое количество линий. Это приведёт к тому, что линии столбцов потребуют многовходовых элементов «И». В реальности, многовходовые элементы «И» строятся на основании принципа монтажного «И». Схема монтажного «И» самостоятельна.

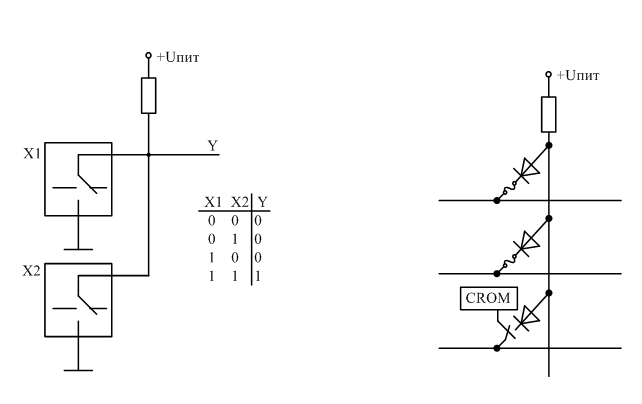

Рисунок 29 - Многовходовой элемент И.

О правой части рисунка следует отметить использование диодов, которые предназначены для того, чтобы сигналы одной горизонтальной линии, подключенной к столбцу не влияли на сигнал другой горизонтальной линии. На данной части рисунка изображены как соединения на бае плавких перемычек, так и соединения на базе ключей. Это является примером – в реальных микросхемах такое невозможно.

В реальных микросхемах используются полученные таким образом многовходовые элементы «И». Структура ПЛМ примет вид как на рисунке 30. От рисунка 28 она отличается лишь количеством входов в элементах «И».
