3.9. Расчет конструкции ростверка на продавливание угловой сваей

Расчетом на продавливание угловой сваей проверяется достаточность принятой высоты ступени ростверка.

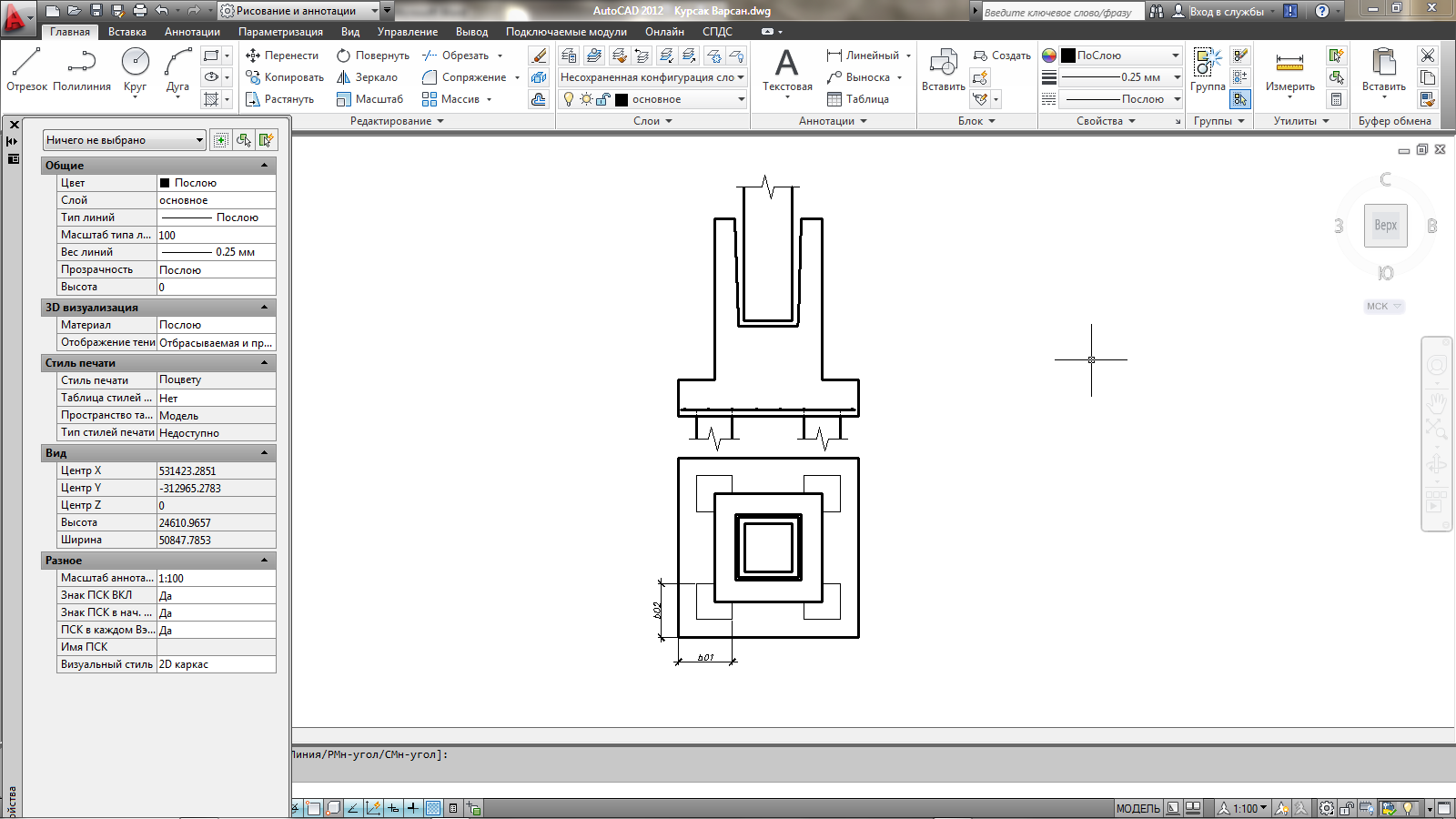

Р исунок 8. Схема продавливания ростверка угловой сваей

где - наибольшее усилие в угловой свае, определяемое от нагрузок в уровне подошвы ростверка;

- рабочая высота ступени ростверка

- расстояние от внутренних граней свай до наружных граней ростверка;

- расстояние от внутренних граней свай до подколонника, м, принимаемое в пределах 0,4 ;

коэффициенты, зависящие от /

22

=0,25

=0,25м

;

=

=165(0,345*2)=113,85кН

>113,85кН – условие не выполняется.

Увеличиваем высоту ступени до 0,6м, тогда =0,55м

=0

=0,22м

;

=

=406кН

>406кН – условие не выполняется.

Принимаем

=

=462кН

<462кН – условие выполняется при и высоте ступени 0,6 м

23

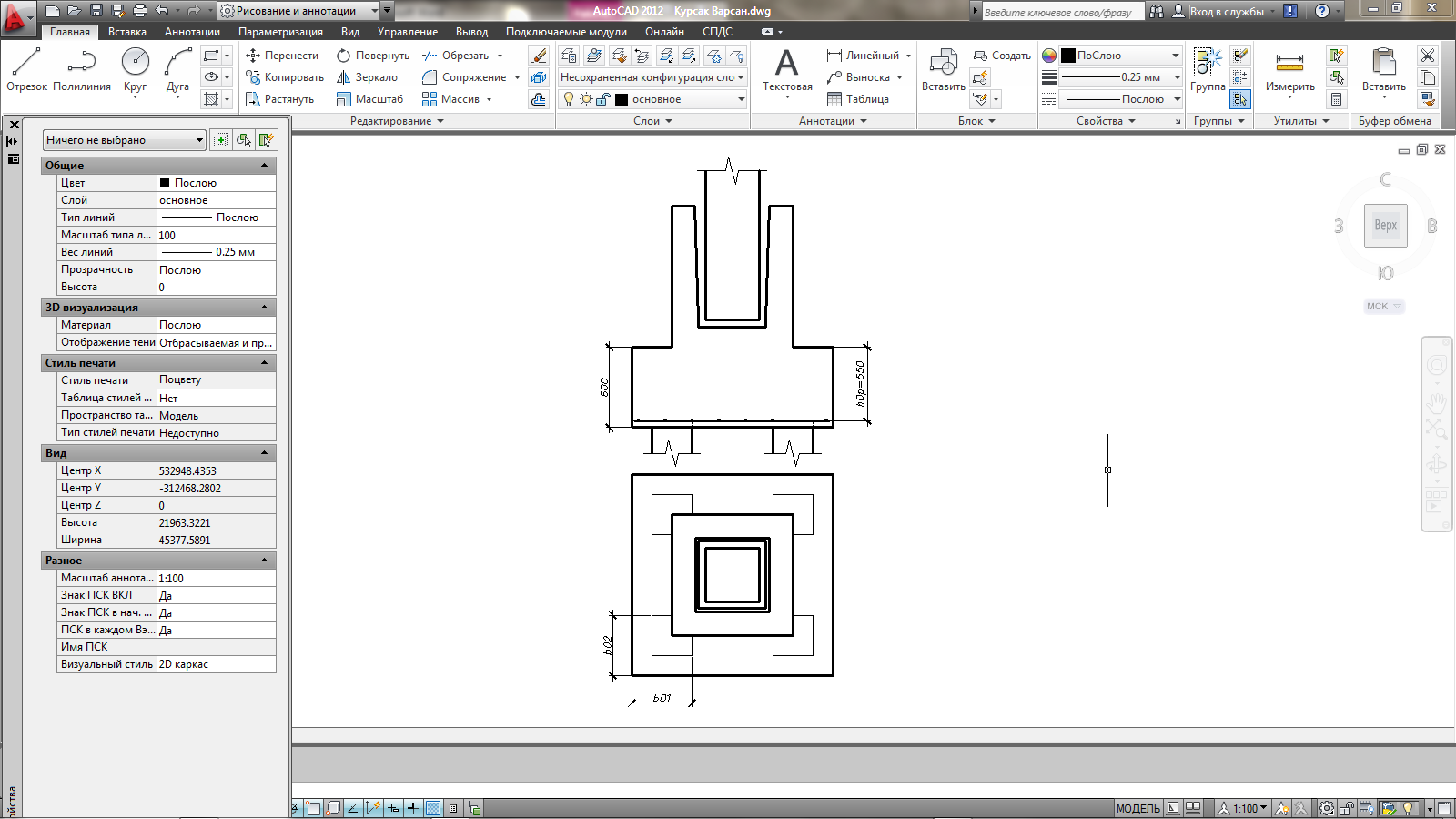

Рисунок 9. Схема продавливания ростверка угловой сваей с увеличенной высотой ступени

3.10. Расчет плиты ростверка на изгиб и определение сечения арматуры

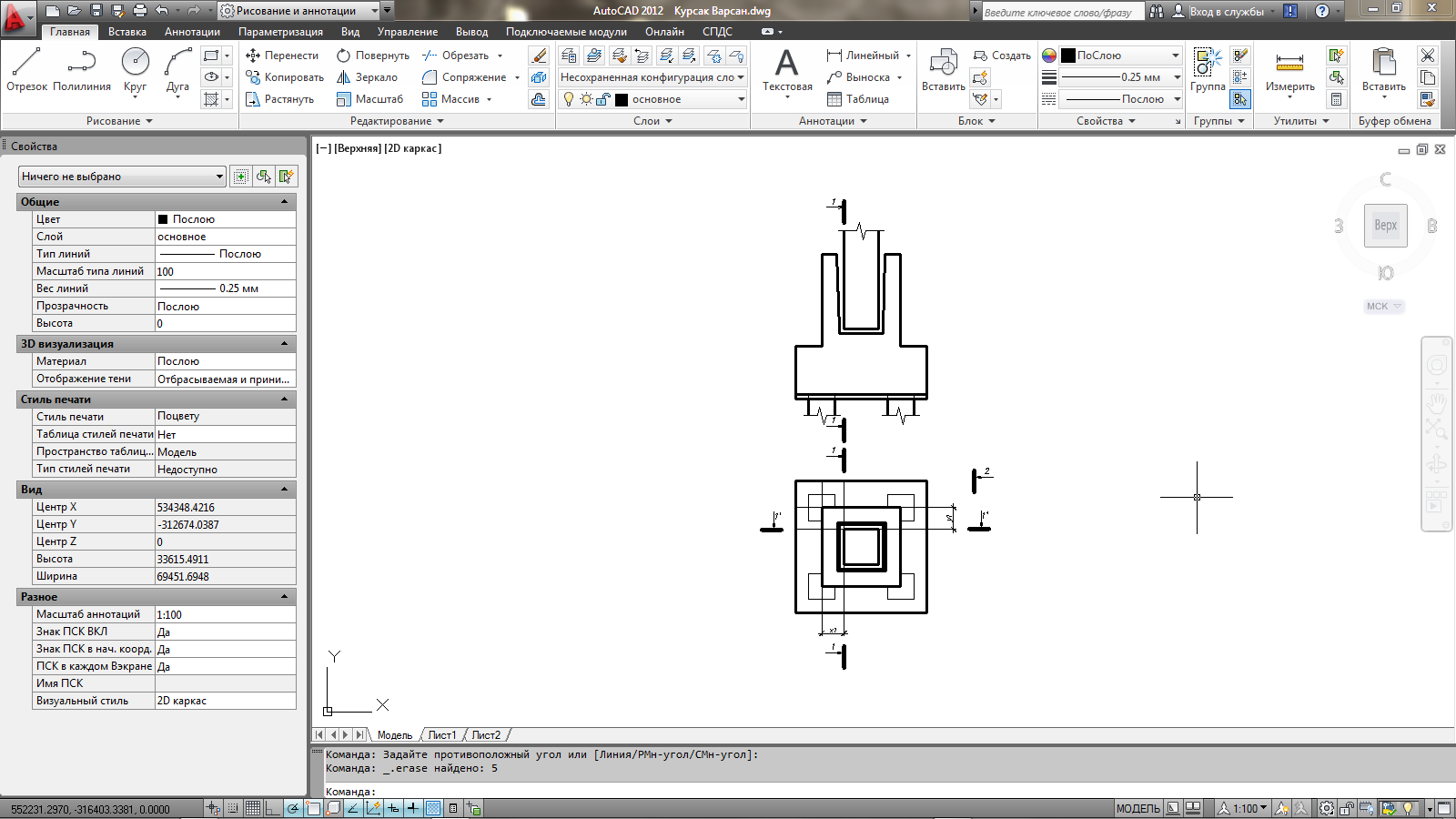

Рисунок 10. Схема расчета плиты ростверка на изгиб

24

Моменты в сечениях ростверка определяются по формулам:

M_Xi=∑N_СВi*x_i

M_Yi=∑N_СВi*y_i

где N_СВi – расчетная нагрузка на сваю, кН

x_i, y_i – расстояние от центра каждой сваи в пределах изгибаемой консоли до рассматриваемого сечения, м

По величине момента и высоте сечения рассчитывается необходимая площадь рабочей арматуры.

M_1-1=2*340,73*0,3=102,219 кН*м

M_1’-1’=(309,13+340,73)*0,3=194,96 кН*м

Таблица 8-Расчет сечения арматуры

Сечение	Вылет ci,м	M, кН*м	αm	ξ	h0i, м	As см2
1-1	0,3	102,219	0,0035	0,995	1,6	1,76
1’-1’	0,3	194,96	0,0068	0,995	1,6	3,36

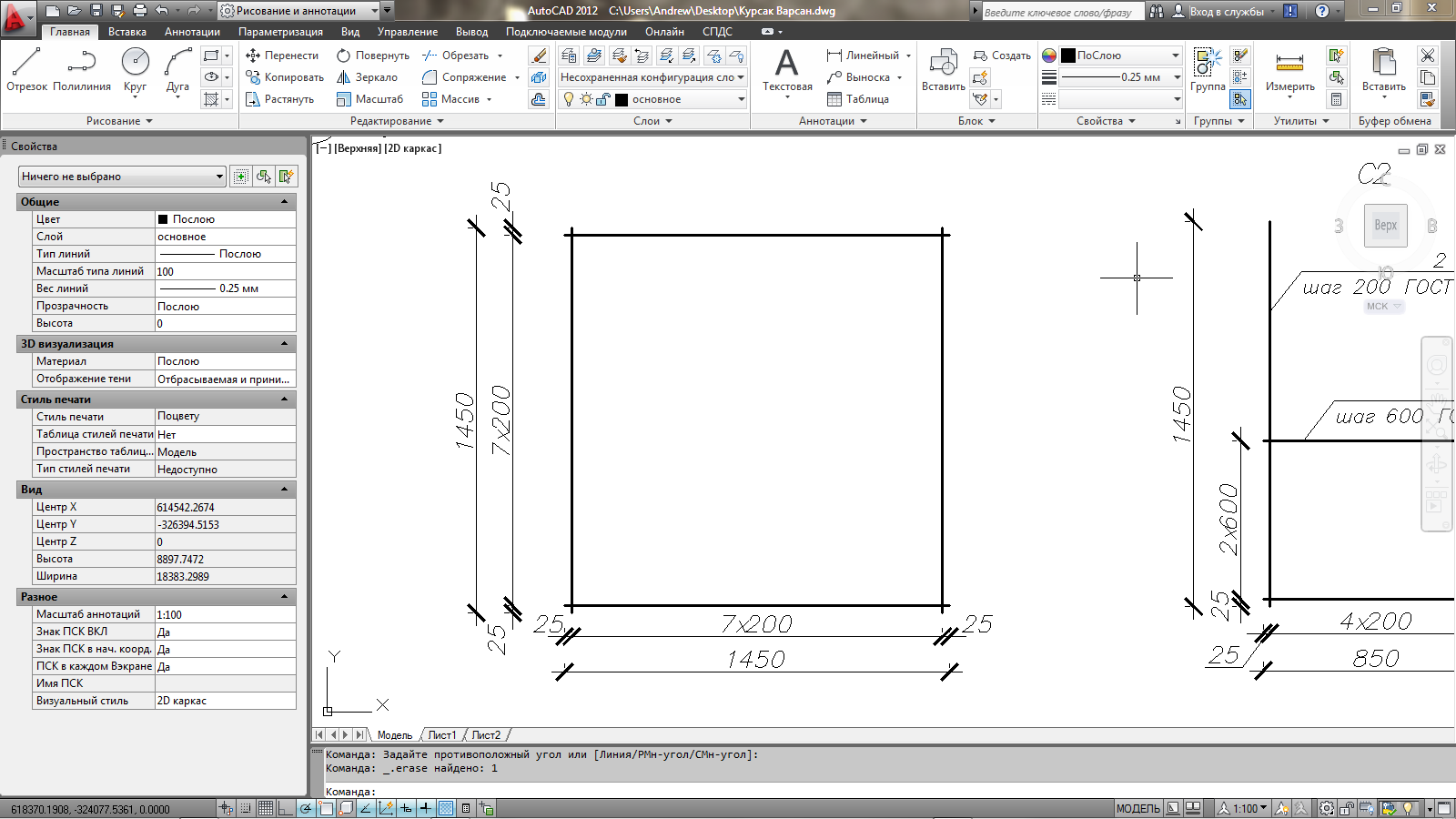

Конструируем сетку C1

шаг стержней - 200мм

В направлении b – 12 стержней

В направлении l – 8 стержней

Диаметр арматуры в направлении l – 8мм(для 8d8AIII – A_s=4,024см², что больше 1,76см²)

Д иаметр арматуры в направлении b– 8мм(для 8d8AIII – A_s=4,024см², что больше 3,36см²)

25

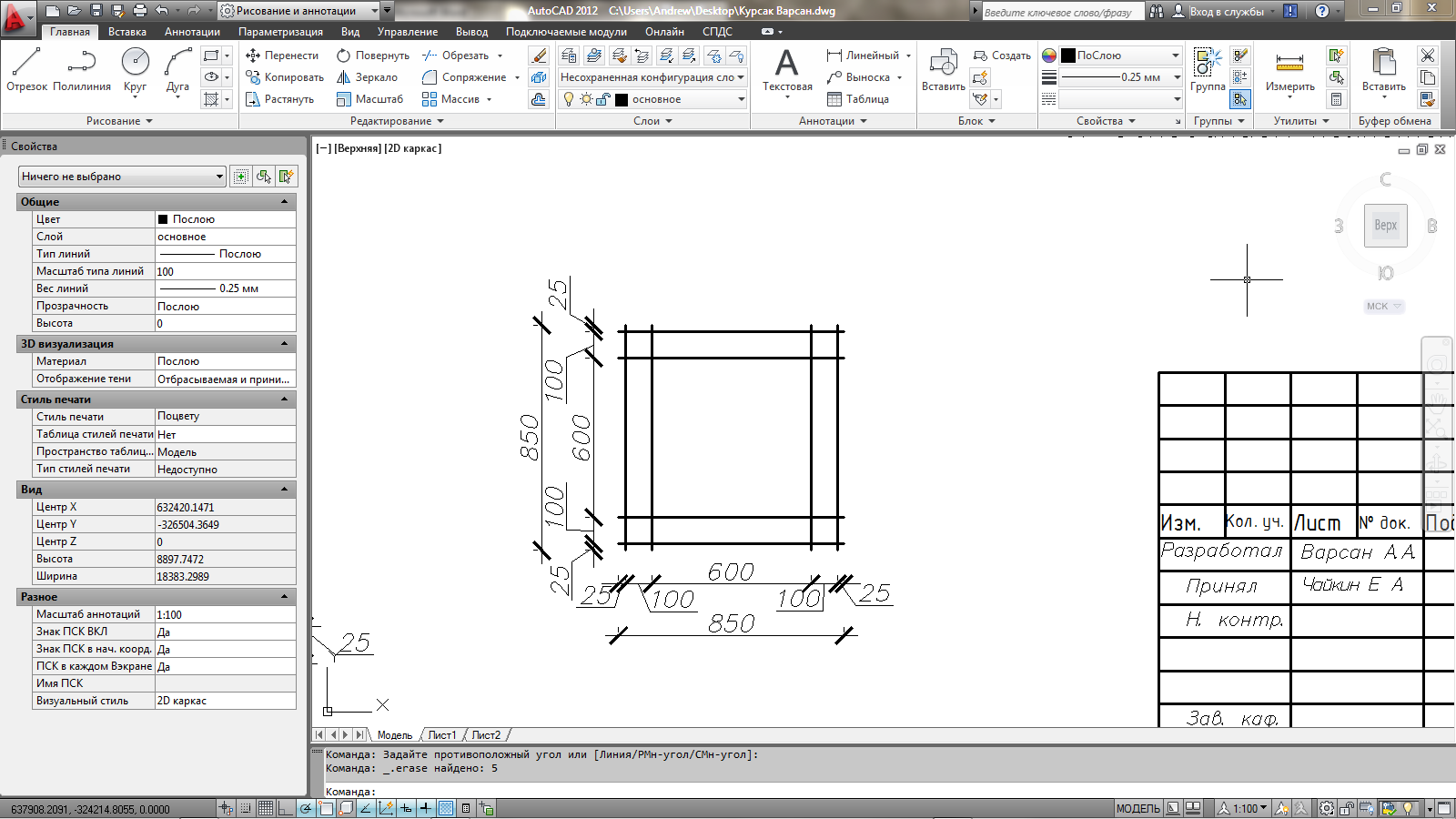

К онструируем сетку C2

Продольная арматура 5d12АIII – с шагом 200мм

Поперечная арматура 2d6AI – с шагом 600мм

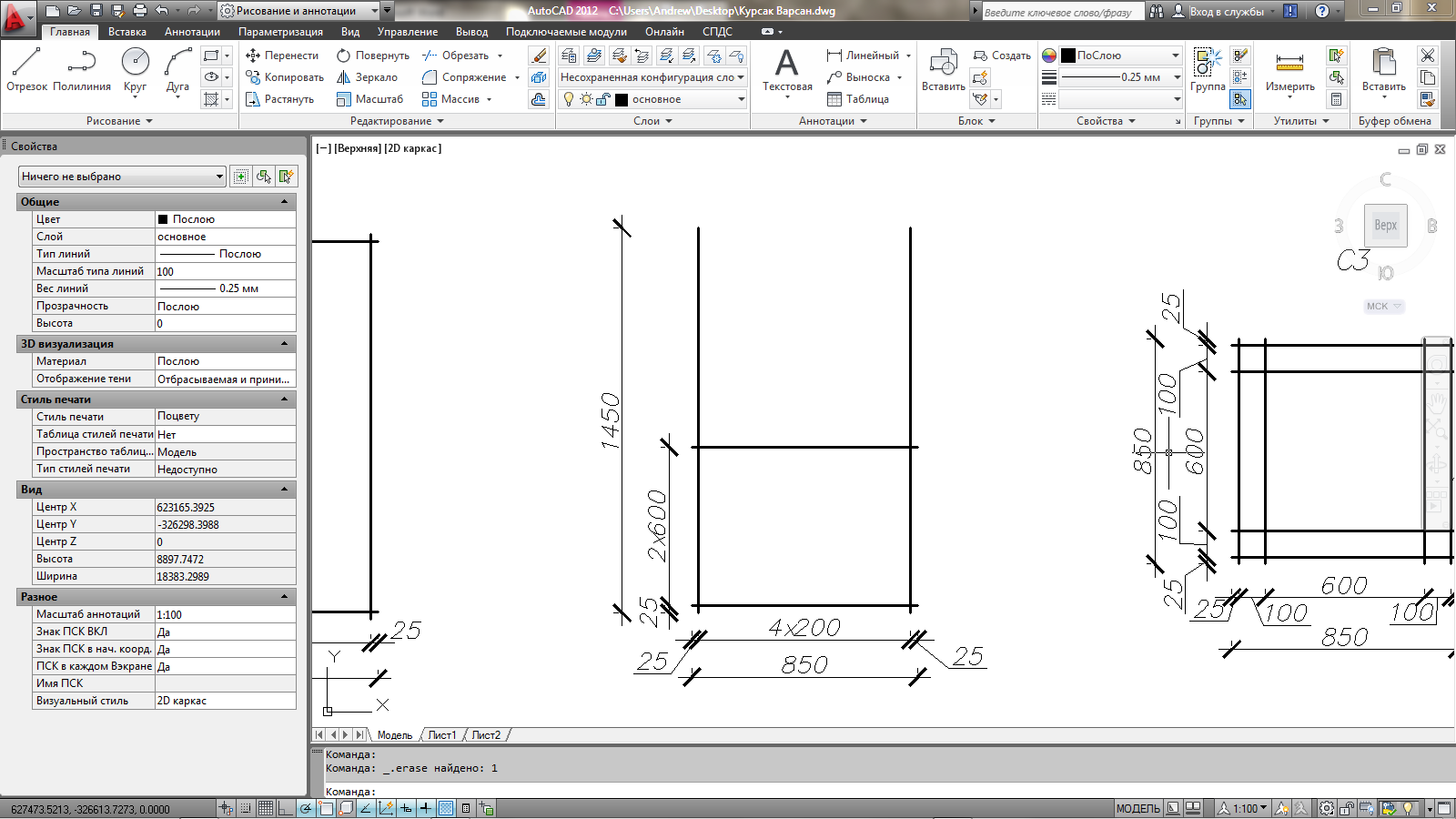

Конструируем сетку C3

Арматура d8AI

Количество сеток – 6 шт

3.11. Выбор сваебойного оборудования и расчет отказа

Выбираем для забивки свай штанговый дизель-молот.

Отношение ударной части молота m₄ к массе сваи m₂ должно быть не менее 1

Так как m₂ = 1,83т, то масса молота m₄=2,5т - дизель молот штанговый С-330.

Отказ в конце забивки сваи:

где - энергия удара=22 кДж

- коэффициент, принимаемый для ж/б свай = 1500 кН/м

А – площадь поперечного сечения сваи, м²

- несущая способность сваи, кН

- полная масса молота, т

– масса сваи, т

- масса наголовника, принимаемая 0,2 т

=1 см

Отказ находится в пределах 0,005-0,01м, следовательно, сваебойное оборудование выбрано правильно.
