Проектирование свайного фундамента
3.1. Выбор глубины заложения ростверка и длины сваи.
Глубину заложения ростверка принимаем– dp = 1,8 м.
Используем в качестве несущего слоя – песок мелкий средней плотности насыщенный водой, залегающий с отметки -8 м.
Принимаем сваи длиной –8м (С 100.30), сечением 300х300мм.
Так как отметка головы сваи после забивки =-1,5 м, то отметка конца сваи составит -9,65м., а заглубление в мелкий песок составит 1,65 м

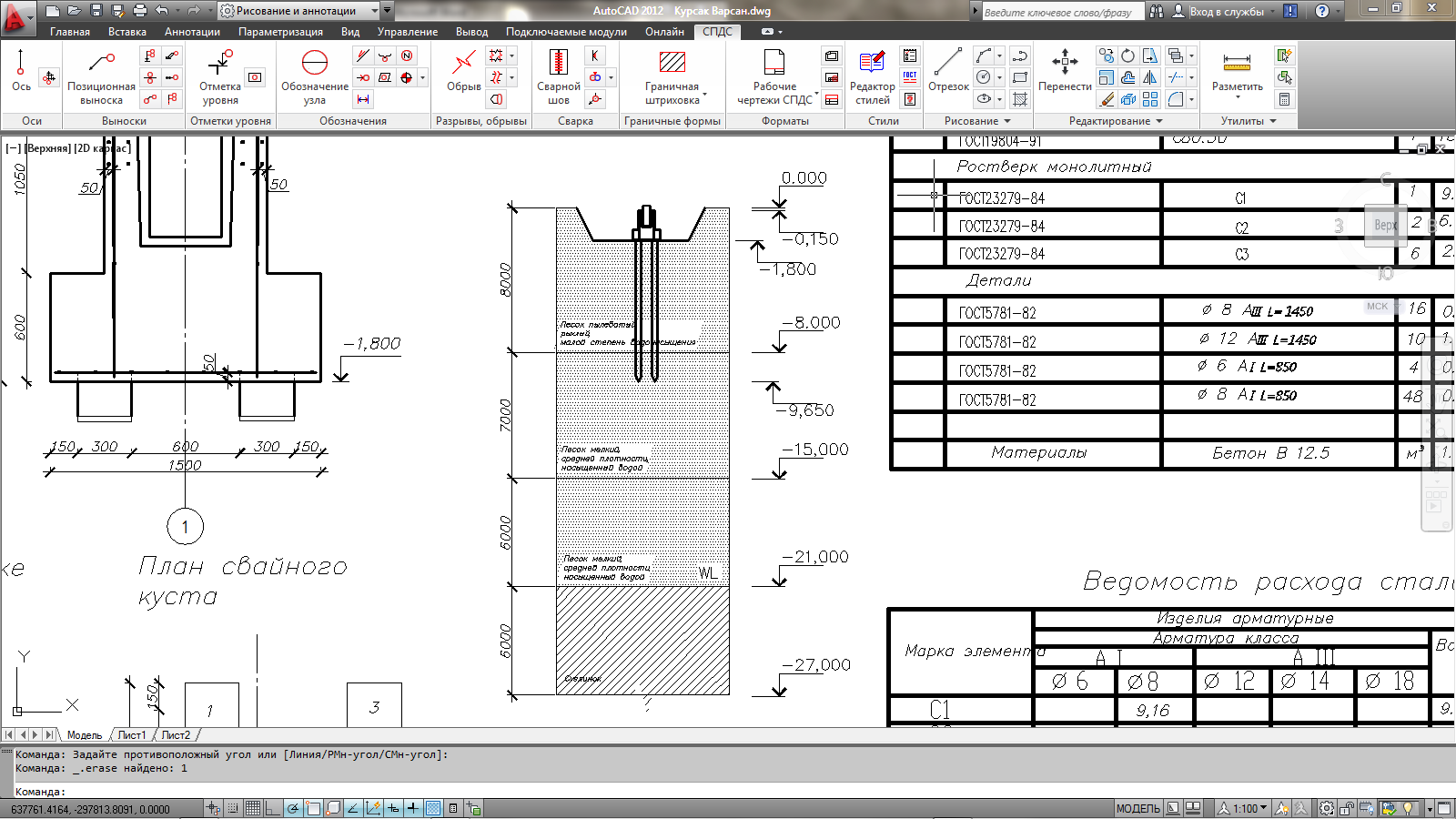

Рисунок 3. Инженерно-геологический разрез
14
3.2 Определение несущей способности сваи
Свая – висячая, так как её острие находится в сжимаемых грунтах.
Fd = c ( cR *R*A+uΣ cffihi)
где Fd – несущая способность висячей сваи;
R – расчетное сопротивление грунта под нижнем концом сваи-2577 кПа;
A – площадь поперечного сечения сваи-0.09м2;
u - периметр сваи, м;
fi - расчетное сопротивление i-го слоя грунта основания на боковой поверхности сваи, кПа (табл. 5);
hi- толщина i-го слоя грунта у боковой поверхности сваи, м;
γсR, γсf- коэффициенты условий работы соответственно под нижним концом и на боковой поверхности, учитывающие способ погружения и принимаемые при погружении свай марок С, СН, СЦ, СП, а также составных свай забивкой без лидерных скважин и подмыва (γcR=1, cf=1).
Таблица 5. Расчет несущей способности висячей сваи
|
Толщина слоя, м |
Расстояние от поверхности до середины слоя, м |
fi, кПа |
fi*hi, кН |
-1,8 |
Свая 90.30 |
|
|
|
6,2
-8,0 |
2,0 |
2,8 |
24,6 |
49,2 |
2,0 |
4,8 |
28,6 |
57,2 |
|
2,0 |
6,8 |
31,8 |
63,6 |
|
0,2 |
7,9 |
32,9 |
6,58 |
|
-9,65 |
1,35 |
8,825 |
44,825 |
73,961 |
|
|
До острия 9,65м; R=2577кПа |
∑ fi*hi=250,54 |
Fd=1*(1*2577*0,09+1,2 *1*250,54)=532,58 кН
Допускаемая нагрузка на сваю
Fd/
к
=532,58/1,4=380,41 кН
15
При назначении нагрузки, допускаемой на сваю, учитываются ограничения. Для свай, заглубленных в пески пылеватые, мелкие – 250-400 кН.
Нагрузку, допускаемую на сваю, принимаем равной 380,41 кН.
3.3. Определение числа свай в фундаменте и эскизное конструирование ростверка
Число свай в фундаменте устанавливается исходя из условия максимального использования их несущей способности:
n=
;
где NOI – максимальная сумма расчетных вертикальных нагрузок (Nmax+Nст= 950+180=1130 кН), действующих на обрезе ростверка, кН;
Ā - площадь ростверка, приходящаяся на одну сваю (0,09 м2);
mt-средний удельный вес ростверка и грунта на его обрезе (20 кН/м3);
dp – глубина заложения ростверка-1,8 м.,gсв-масса сваи=1,83т.
Полученное по формуле значение n округляется до целого числа в сторону большего.
n=
;
Принимаем 4 свай.
Минимальное расстояние между сваями в ряду -3d. Свесы ростверков со свай составляют не менее 150 мм. Размеры монолитного ростверка в плане должны быть кратны 300 мм, а по высоте -150 мм.
Принимаем расстояние между сваями в свету по длине и ширине 900мм. Ростверк плитный. Высота плиты 300мм. Размеры в плане 1,5м*1,5м
