2.6. Определение средней осадки основания методом послойного суммирования

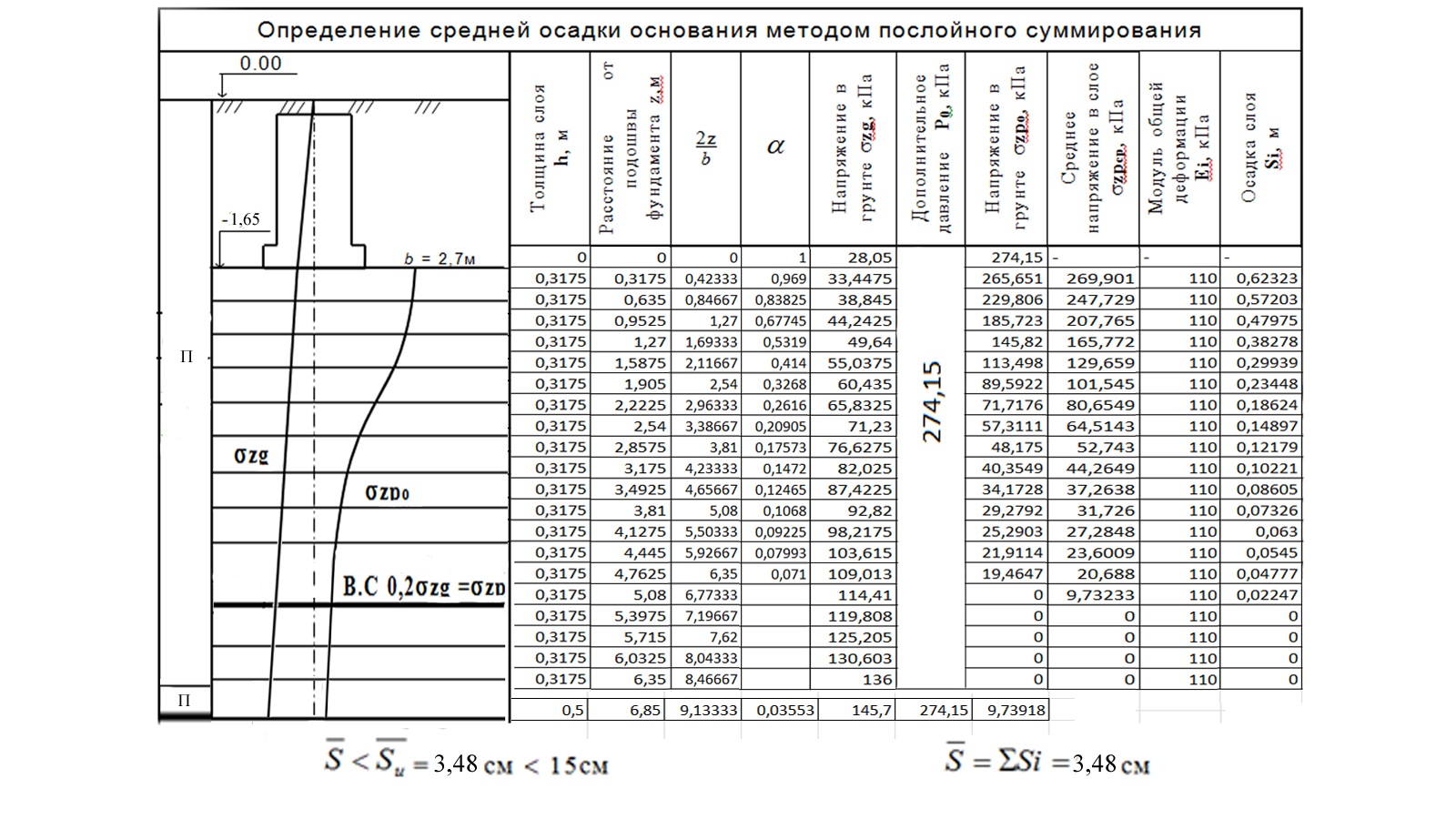

Таблица 3 – Определение средней осадки
Метод послойного суммирования:
zg.o=id;
zg.i =zg.o+ihi;
i и hi – соответственно удельный вес и мощность для каждого слоя.
Дополнительное давление под подошвой фундамента:
p0= pII - zg.o;
где pII –среднее давление от фундамента.
Напряжения zр на границах слоев:
zр.i=i p0;
zg.i 0,2 zр.i;
Для 15-ого слоя: 109,01250,2 20,69 – условие выполняется, следовательно, это условная граница сжимаемой толщи ВС.
Осадка каждого слоя:
Si
;
8
– коэффициент, принимаемый равным 0,8.
zp.cp.i
Суммарная осадка:
Si ≤ Sи;
3,48см ≤15 см.- условие выполняется.
2.7. Проверка слабого подстилающего слоя
Иногда на глубине z под несущим слоем залегает менее прочный грунт, в котором могут развиваться пластические деформации.
Поэтому проверяем напряжения, передаваемые на кровлю слабого грунта.
Где
- вертикальные напряжения на кровле
слабого слоя, кПа
-
расчетное сопротивление слабого слоя
Глубина заложения – d+z=8 м
bz=
,
где
;
м2;
a=(2,4-1,5)/2=0,45м
bz=
=
155,44<1247,32 – условие выполняется
9
2.8. Конструирование и расчет столбчатого фундамента
Сечение колонны 400х400мм ;
Размер подколонника 900х900мм ;
Высота стакана 900мм.
b
= 1,5м,
=
2,4 м с A
= 4,32 м2;
Назначение размеров ступеней высоты(h) и вылета (c):
по длинной стороне:
h1 = 300 мм, h2 = 300 мм,
c1 = 300 мм, c2 = 450 мм
по короткой стороне:
h1’ = 300 мм
c1’ = 300 мм

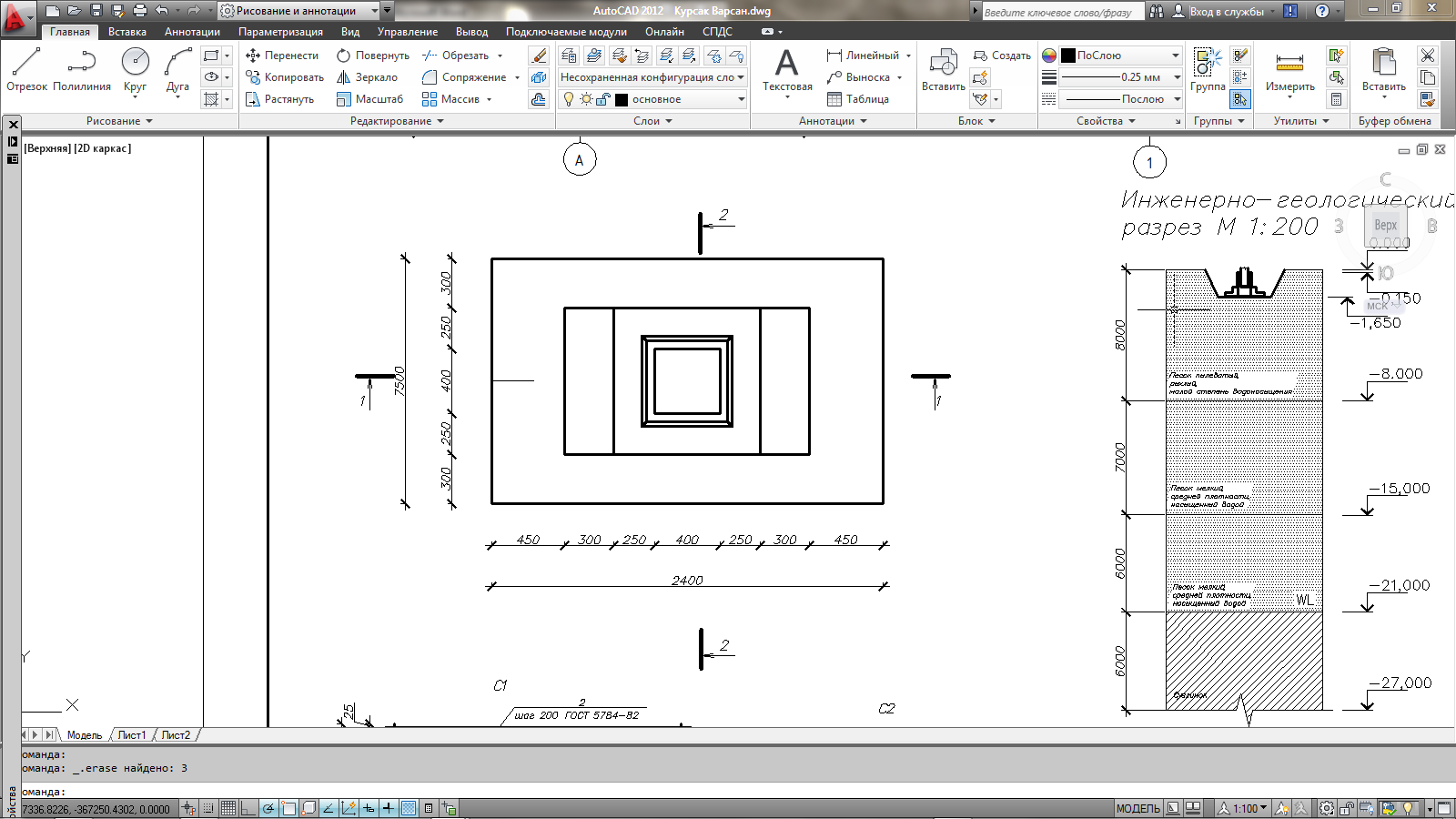

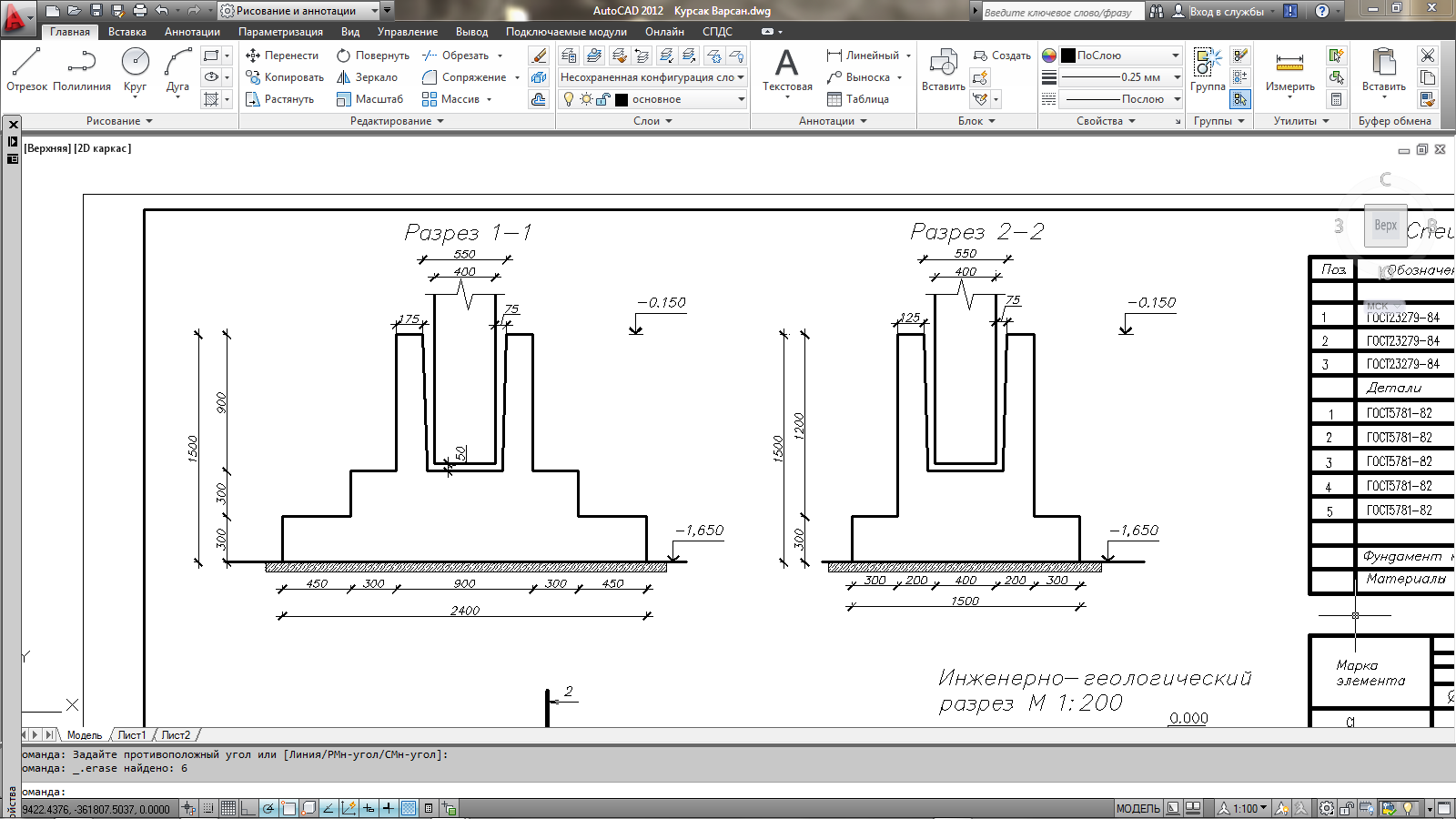

Рисунок 1. Столбчатый фундамент
10
hсf
-
dp>
0,5(
);
hсf =1500 – 300-300=900 - высота подколонника ; dp=900 - глубина стакана
lcf=900-длина подколонника.; lc=400– длина сечения колонны.
900-900>0,5*(900-400)
0<250, значит расчет ведется по низкому фундаменту.
2.9.Расчет плитной части низкого фундамента на продавливание колонной
≤
2.10. Расчет арматуры плитной части фундамента
N=950+180=1130кН – расчетная нагрузка на основание без учета веса фундамента и грунта на его образах.
M=60+30*1,5+180*0.45=186кН*м – момент, приведенный к подошве фундамента
Эксцентриситет нагрузки при моменте M: е=M/N=186/1130=0,165м
Под давлением отпора грунта фундамент изгибается, в сечениях фундамента возникают моменты.
11

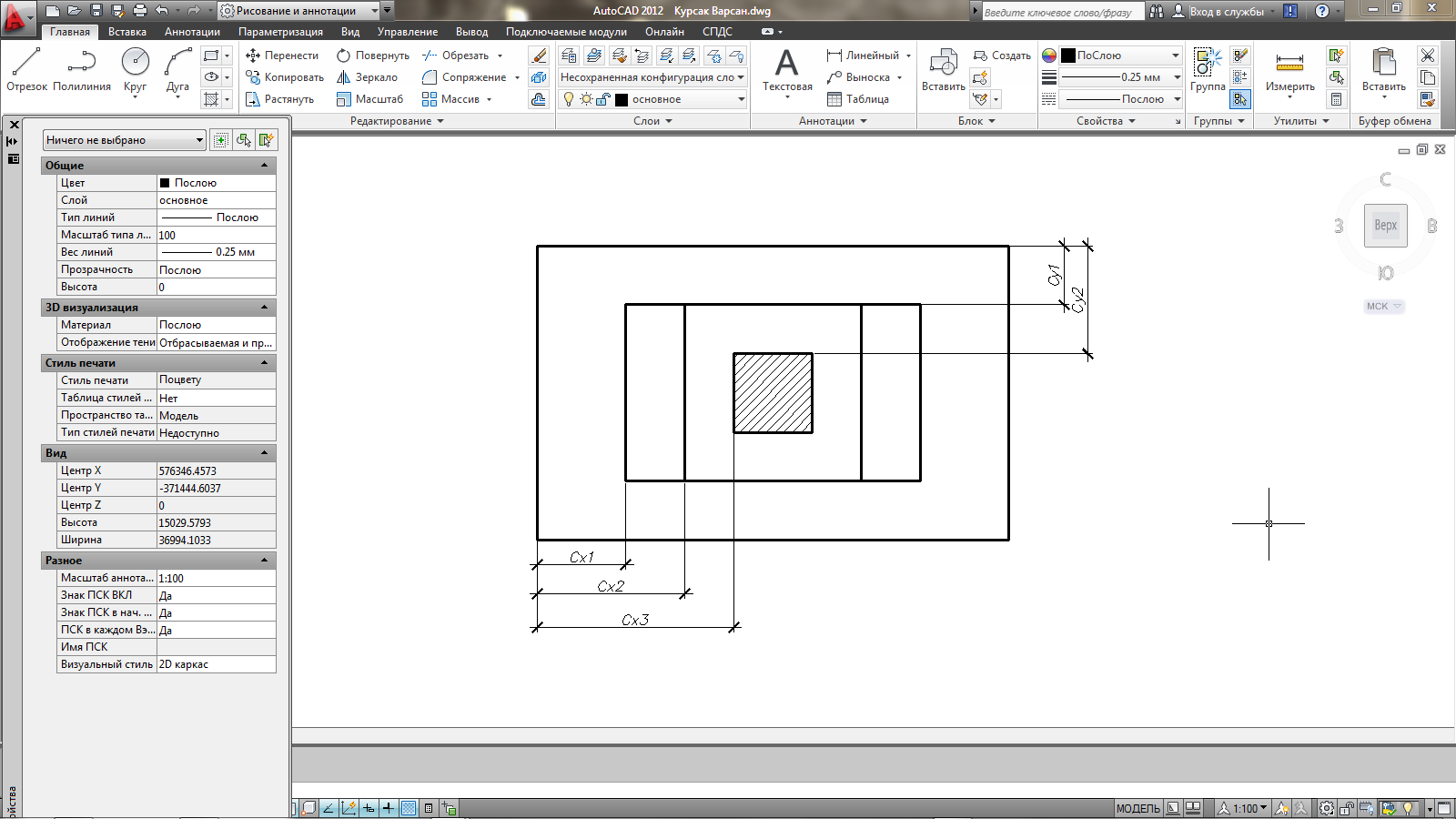

Рисунок 2. Вылеты Сi,м для определения площади потребной арматуры
Таблица 4 – Определение потребной арматуры
Сечение |
Вылет ci,м |
|
|
M, кН*м |
αm |
ξ |
h0i, м |
As см2 |
1-1 |
0,3 |
21,19 |
1,34 |
28,39 |
0.04 |
0.979 |
0.25 |
3,18 |
2-2 |
0,75 |
132,42 |
1.22 |
161,55 |
0.08 |
0.958 |
0.55 |
8,4 |
3-3 |
1,0 |
235,42 |
1.15 |
270,73 |
- |
1 |
1,45 |
5,12 |
1’-1’ |
0.3 |
33,9 |
1 |
33,9 |
0.03 |
0.985 |
0.25 |
3,77 |
2’-2’ |
0.55 |
113,9 |
1 |
113,9 |
0.004 |
0.995 |
1,45 |
2,16 |
Площадь потребной арматуры
12
Конструируем сетку C1
шаг стержней - 200мм
В направлении b – 12 стержней
В направлении l – 8 стержней
Диаметр арматуры в направлении l – 12мм(для 8d12AIII – As=9,048см2, что больше 8,4см2)
Диаметр арматуры в направлении b– 8мм(для 12d8AIII – As=6,036см2, что больше 3,77см2)

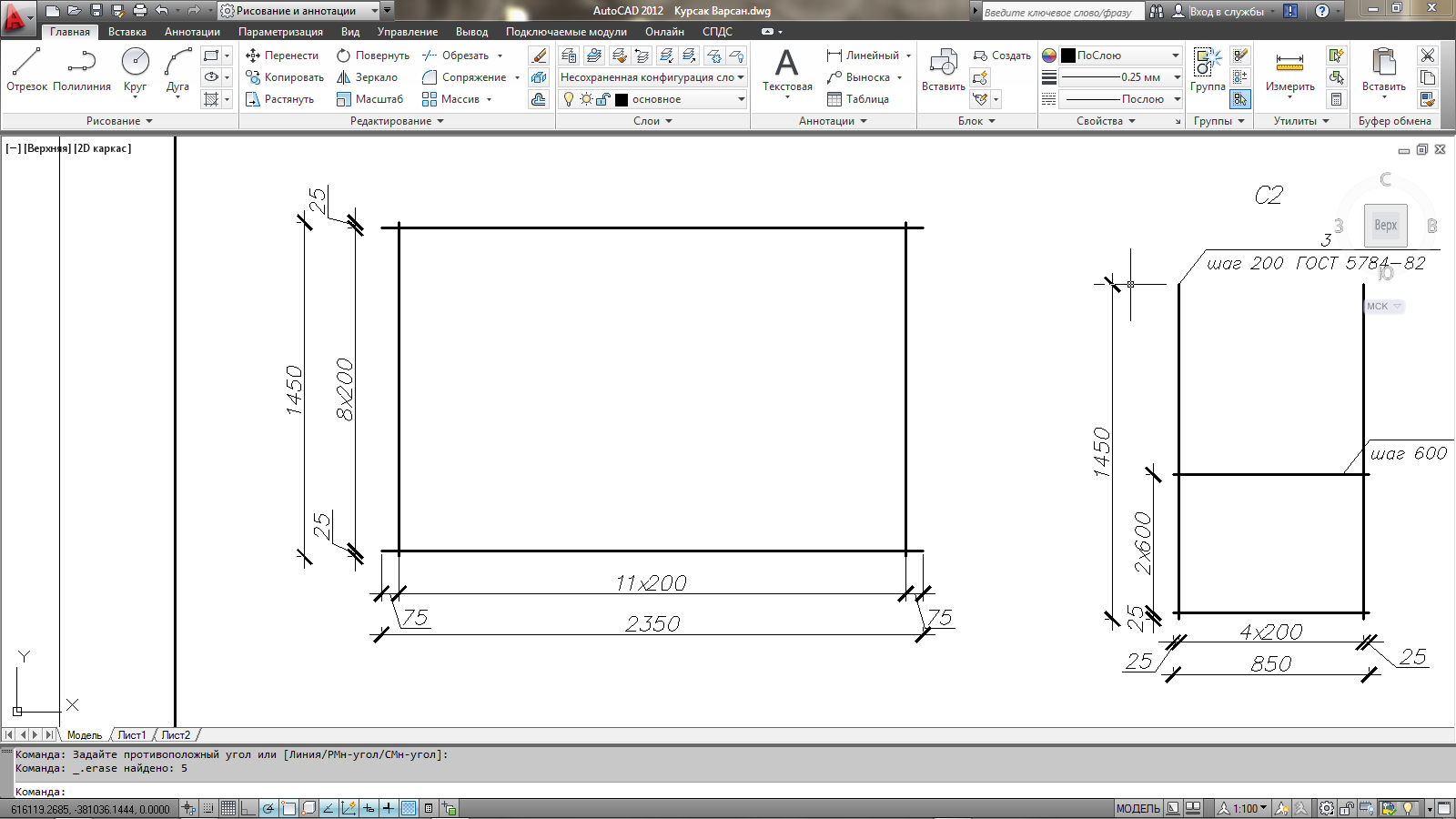

Конструируем сетку C2
Продольная арматура 5d12АIII – с шагом 200мм
Поперечная арматура 2d6AI – с шагом 600мм

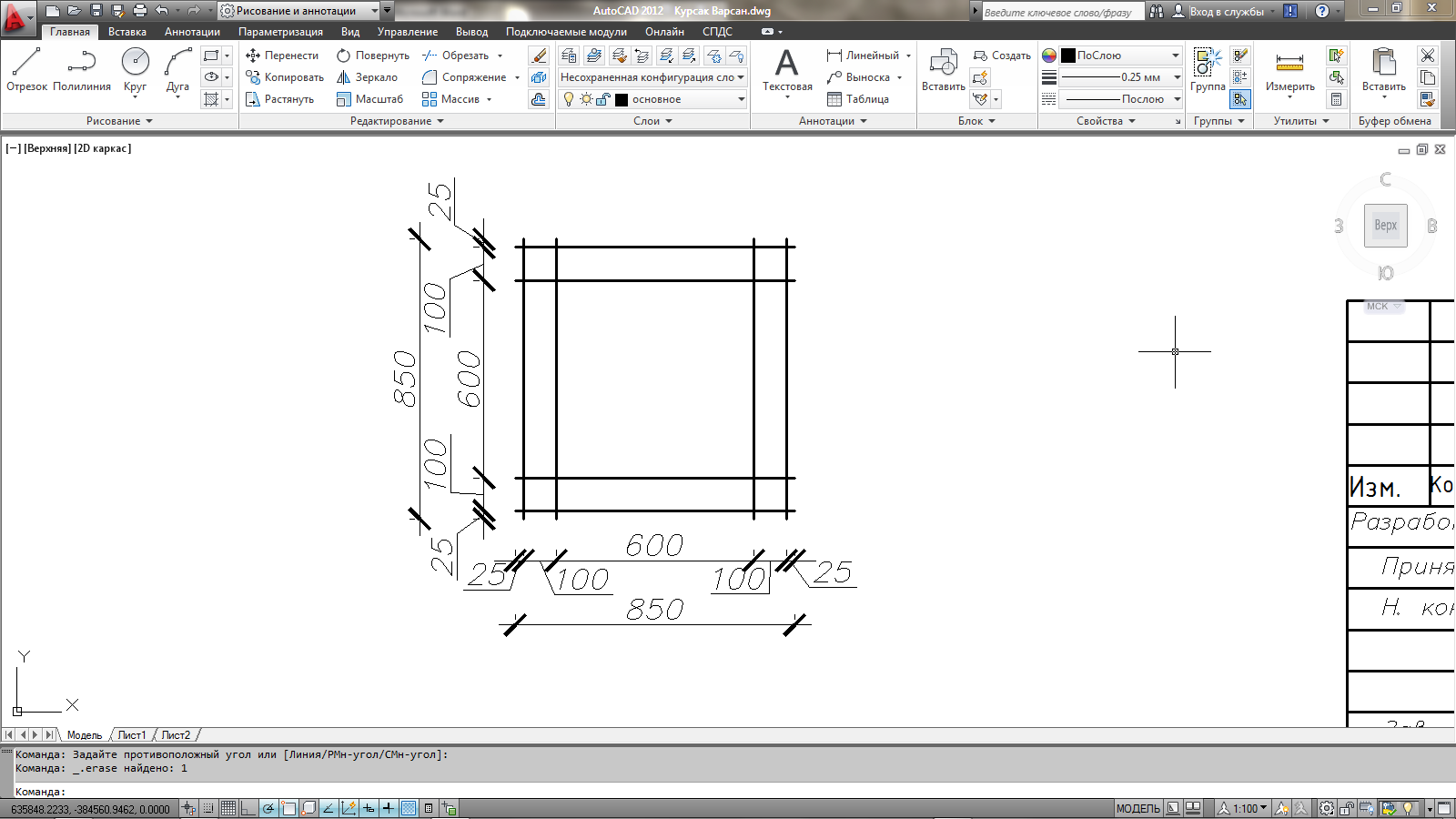

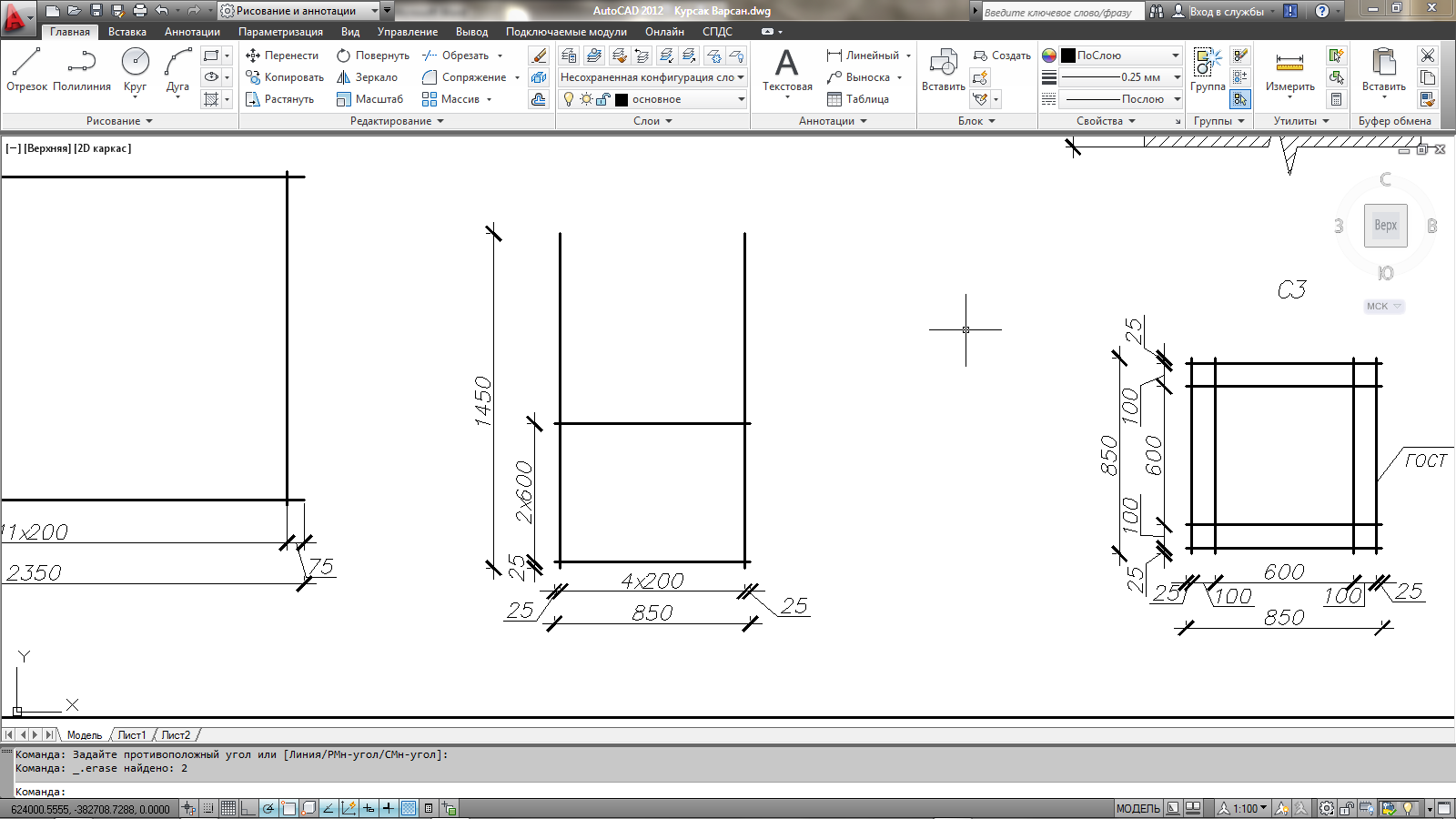

Конструируем сетку C3
Арматура d8AI
Количество сеток – 6 шт
