Исходные данные
Нагрузки на обрезе фундамента для расчета по несущей способности: |
|||||
1-я комбинация |
2-я комбинация |
||||
Nmax, кН |
Mсоотв.,кН*м |
Qсоотв., кН |
Mmax, кН*м |
Nсоотв.,кН |
Qсоотв., кН |
950 |
60 |
30 |
-65 |
900 |
-35 |
Нагрузки от стены Nст. = 180кН
Сечение колонны = 400*400ммРасстояние от оси колонны до оси наружной стены a = 0,45 м

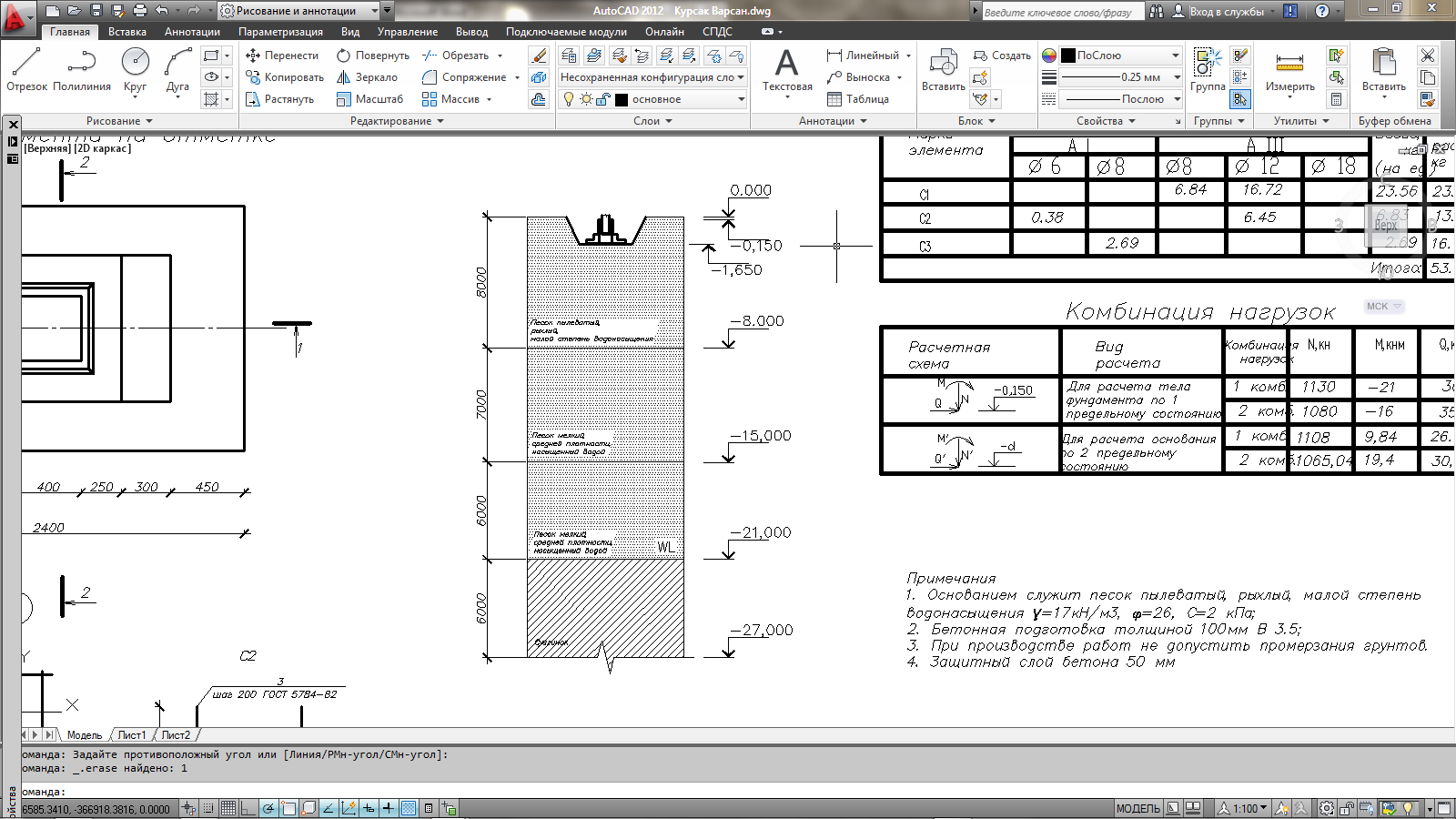

И
нженерно-геологическая
колонка:
3
Проектирование столбчатого фундамента неглубокого заложения
2.1. Определение физико-механических характеристик грунта
Таблица 1. – Физико-механические характеристики грунта
№
|
Полное наименование грунта |
h,м |
Ρ |
ɣ |
W |
e |
Sr |
IL |
IP |
|||||||||||||||
ρ |
ρs |
ρd |
ɣ |
ɣsb |
W |
WP |
WL |
|||||||||||||||||
1 |
Песок пылеватый, рыхлый, малой степени водонасыщения |
8,0 |
1,7 |
2,7 |
1,48 |
17 |
- |
0,15 |
- |
- |
0,91 |
0,22 |
- |
|
||||||||||
2 |
Песок мелкий, средней плотности, насыщенный водой |
7,0 |
1,94 |
2,66 |
1,55 |
19,4 |
- |
0,25 |
- |
- |
0,66 |
0,92 |
- |
|
||||||||||
3 |
Песок мелкий, средней плотности, насыщенный водой |
6,0 |
3,08 |
2,66 |
1,54 |
30,8 |
9,65 |
1 |
- |
- |
0,68 |
1 |
- |
|
||||||||||
4 |
Суглинок |
6,0 |
2 |
2,7 |
1,45 |
20 |
- |
0,38 |
0,26 |
0,25 |
0,68 |
1,19 |
<0 |
|
||||||||||
№
|
Полное наименование грунта |
Механич. свойства |
|
|
|
|
|
|||||||||||||||||
|
с |
E |
R0 |
|
|
|
|
|||||||||||||||||
1 |
Песок пылеватый, рыхлый, малой степени водонасыщения |
26 |
2 |
11 |
250 |
|
|
|
|
|||||||||||||||
2 |
Песок мелкий, средней плотности, насыщенный водой |
29,2 |
2 |
21 |
200 |
|
|
|
|
|||||||||||||||
3 |
Песок мелкий, средней плотности, насыщенный водой |
29,2 |
2 |
21 |
200 |
|
|
|
|
|||||||||||||||
4 |
Суглинок |
21,8 |
21,7 |
16,7 |
200 |
|
|
|
|
d
;
IL
;sb
;
e
;
W
;
;
Sr
;
;
4
3
2
d – плотность сухого грунта;
W – влажность; WL – влажность на границе текучести;e – коэффициент пористости; Wp – влажность на границе раскатывания; – плотность грунта; s – плотность твердых частиц грунта;
Sr – степень водонасыщения; УL – показатель текучести;
с – удельное сцепление; E – модуль деформации;
– угол внутреннего трения; – удельный вес грунта;
sb – удельный вес грунта, ниже уровня подземных вод.
