Мембранний апарат з плоскими мемебранними елементами.
Основою апарату є мембранний елемент, що складається з плоских (листових) мембран, укладених по обидві сторони плоского пористого матеріалу – дренажа, або приготованих безпосередньо на його поверхні. Відстань між сусідніми мембранними елементами (мембранний простір – канал, протікає вихідний розчин) невеликий, у межах 0,5 – 5 мм. Поділюваний розчин послідовно проходить між усіма мембранними елементами, концентрується та видаляється з апарату. Частина цього розчину, що пройшла через мембрану у дренаж, утворює пернміат (фільтрат).
Апарат представляє собою пакет мембранних елементів 2 еліптичної форми, що знаходяться між круглими фланцями 1. Їх співвісність забезпечується двома направляючими штангами 3. На вільні кінці штанг нагвинчуються гайки, затягуванням яких забезпечується спресовка апарату.
Мембранні елементи складаються з опорних пластин 4, з обох боків яких укладені мембрани 5. Отвори в опорних пластинах та мембранах точно суміщаються і герметизуються двома кільцями, що защелкуються: протічним 6 зі сторони входу розділяємого розчину в перетічні отвори і замковим 7 зі сторони виходу з них. Для подачі поділюваного розчину з перетічного отвору в мембранний канал і відводу його в інший перетічний отвір в проточних кільцях маються прорізи в радіальному напрямку. Проточне кільце щільно входить в гніздо, що оточує отвір, чим досягається співвісність усіх суміщаючихся отворів і надійна герметизація перетічних отворів по вузьких кромках мембран, розміщених між кільцями 6 і 7.
Для розділення поділеного розчину по секціях один з перетічних отворів на відповідних мембранних елементах перекривають заглушкою 8. Перміат відбирають окремо з кожного мембранного елемента по гнучких капілярних шлангах 9 з послідуючим виводом в загальний колектор 10.
Мал. 1. Мембранний апарат з плоскими мембранними елементами:
1 – фланець; 2 – мембранні елементи; 3 – направляючі штанги;
4 – опорні пластини; 5 – мемьрани; 6 – проточне кільце;
7 – замкове кільце; 8 – заглушка; 9 – шланг; 10 – колектор перміату.
Роторно-дисковий колонний екстрактор.
В середині корпусу 1 на рівній відстані один від одного закріплені нерухомо кільцеві перегородки 2. По вісі колони проходить вертикально вал з горизонтальними плоскими дисками, або ротор 3. який приводить в обертання за рахунок приводу 4. Диски ротора розміщені симетрично відносно перегородок 2, причому кожні дві сусідні кільцеві перегородки і диск між ними утворюють секцію колоии. Кільця і диски, що чергуються перешкоджають повздовжньому перемішуванню. До змішувальної зони колони дотикаються верхня 5 і нижня 6 відстойні зони. Одна з фаз (наприклад легка) диспергується за допомогою розподілювача 7, а далі багатократно дробиться (редиспергується) за допомогою дисків ротора в секціях колони. Після перемішування фази частково розділяються внаслідок різниці густин при обтіканні їми кільцевих перегородок, що обмежують секції колони. При цьому легка фаза піднімається до верху, аважка фаза опускається до низу і захоплюється відповідними дисками ротора для наступного перемішування.

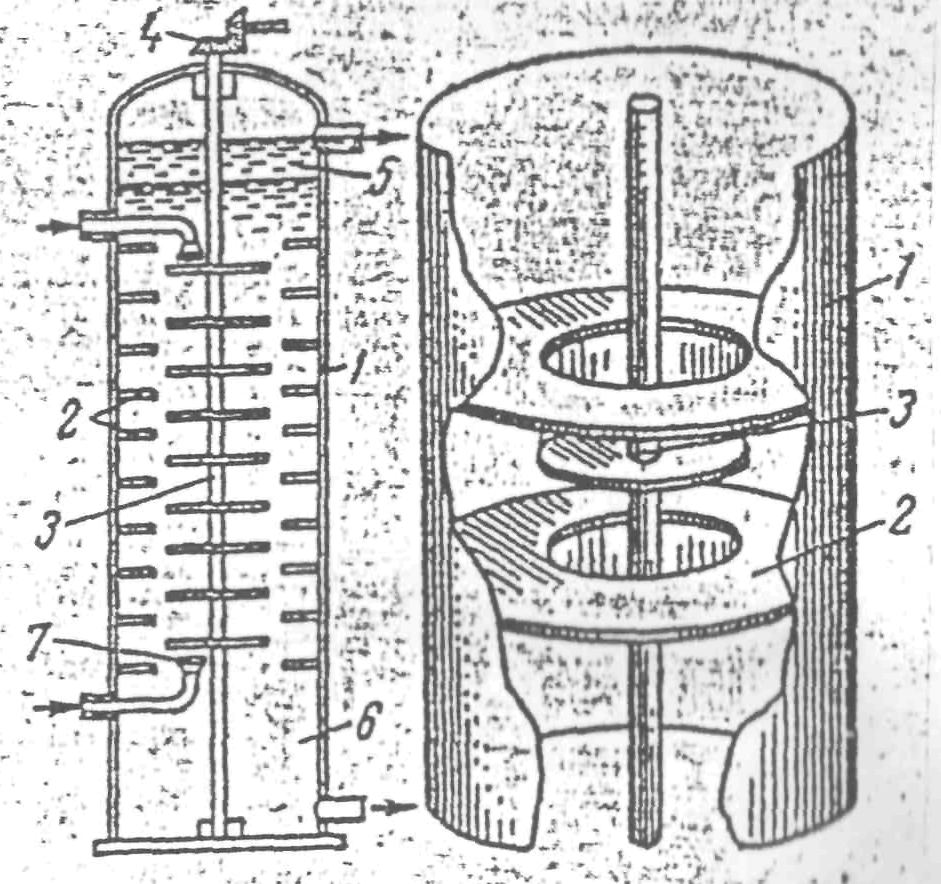

Мал. 1. Роторно-дисковий екстрактор:
1 – корпус; 2 – кільцеві перегородки;
3 – ротор; 4 – привід; 5, 6 – відстійні зони;
7 – розподілювач легкої фази.
