6. Пути и способы улучшения чувствительности разработанного фотоприемника.

1. Использование другого кода передачи.

Для увеличения чувствительности разработанного фотоприемного устройства также можно использовать менее широкополосный код. Например, вместо фотонного кода можно использовать фотонный код, так как этот код имеет наименьшую полосу частот:

При использовании этого кода, значение составит:

В итоге, величина чувствительности:

Величина чувствительности увеличилась примерно на 5 , а длина регенерационного участка возросла примерно на 10км.

2. Применение другого типа усилителя.

Усилитель с высоким входным сопротивлением обеспечивает наиболее низкий уровень шума, а следовательно, максимальную чувствительность.

, [3, стр. 274]

Основным недостатком такой схемы является ограниченный динамический диапазон. Как правило, 15-25 дБ по оптическому сигналу.

Т.о. можно применить трансимпедансный усилитель для устранения ограничения динамического диапазона усилителя с высокоомным входом (обеспечивается динамический диапазон вплоть до 40 дБ). Кроме того, в нем используется отрицательная обратная связь для расширения полосы пропускания усилителя.

Список использованной литературы.

1)А.Козанне, Ж.Флере, Г.Мэтр, М.Руссо «Оптика и связь», М., Мир, 1984г

2)Э.А.Шевцов, М.Е.Белкин «Фотоприемные устройства волоконно-оптических систем передачи», М., Радио и связь, 1992г.

3)М.Кауфман, А. Сидман «Практическое руководство по расчетам схем в электронике», справочник, т.2, М., Энергоатомиздат, 1993г.

4)Дж.Гауэр «Оптические системы связи», М., Радио и связь, 1989г.

5)«Современные коды» http://mm.lti-gti.ru/informatics/net2/3.htm - Интернет-Университет Информационных Технологий http://www.INTUIT.ru

6)http://dvo.sut.ru/libr/ls/w135byli/4.htm (абзацы под Рис.

7)http://foptic.narod.ru/Power_measure.pdf (стр. 2, 3- абзац снизу страницы)

8)http://getfr2.no-ip.org/pub/dc/doc/Физика/Книги_разные/Фотодиоды%20и%20фотоприемные%20устройства/Index.html#lavin (глава «Шумы и чувствительность приемников излучения»)

9)http://ru.wikipedia.org/wiki/Тепловой_шум

Приложение:

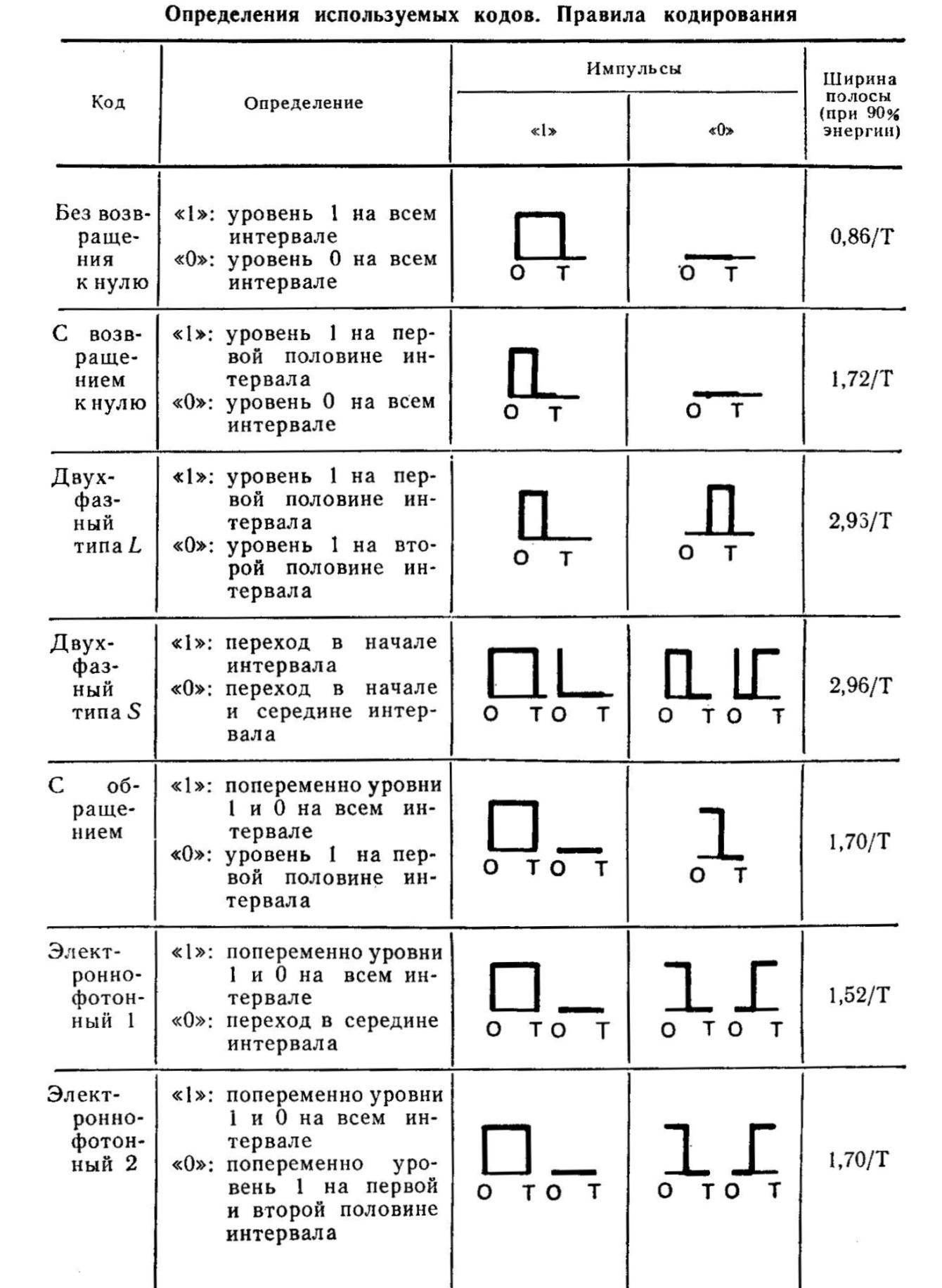

Определения используемых кодов. Правила кодирования.

Таблица 1 [1, стр. 378]

Фотодиоды

PIN-фотодиод KPDE10GC-V2:

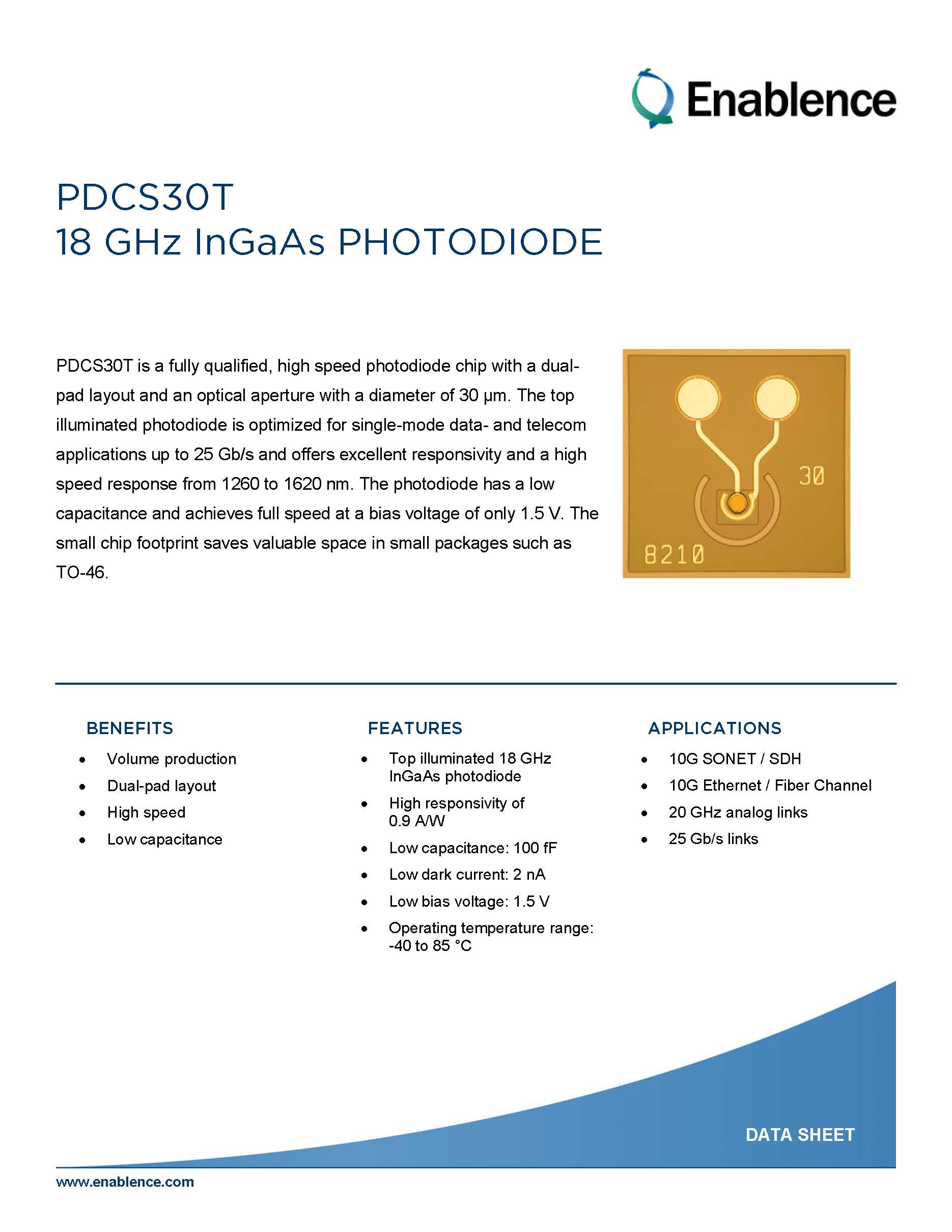

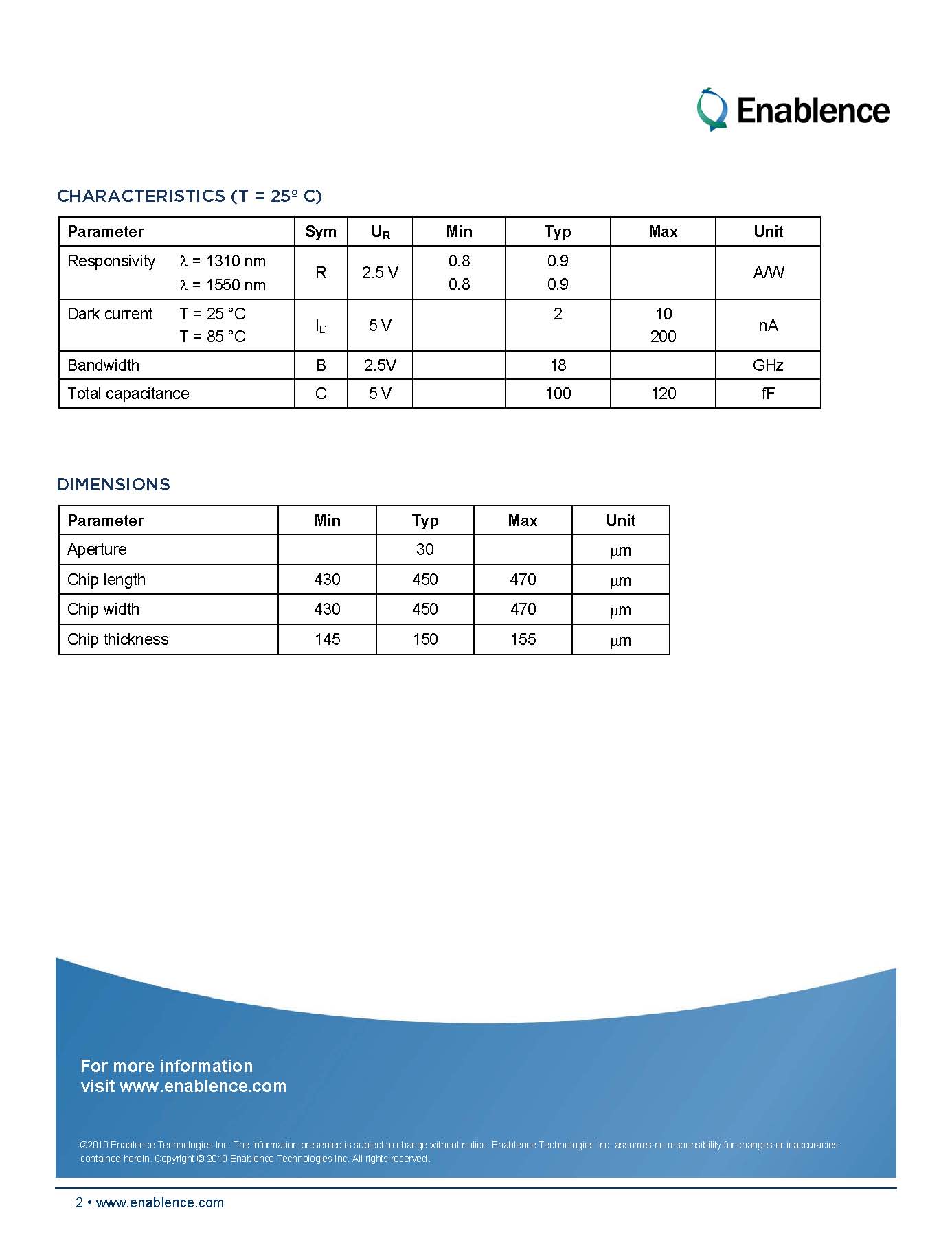

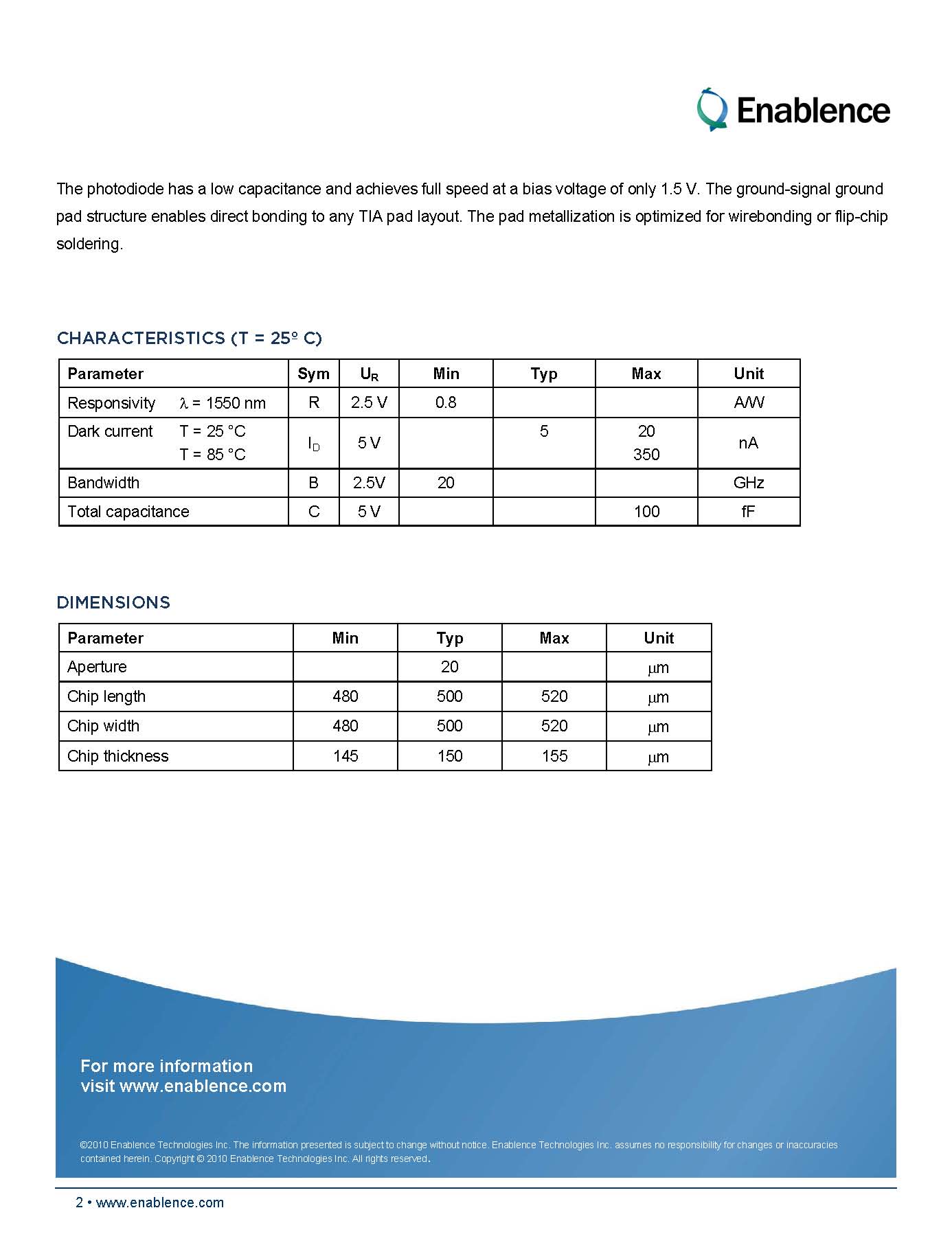

PIN фотодиод Enablance PDCS30T

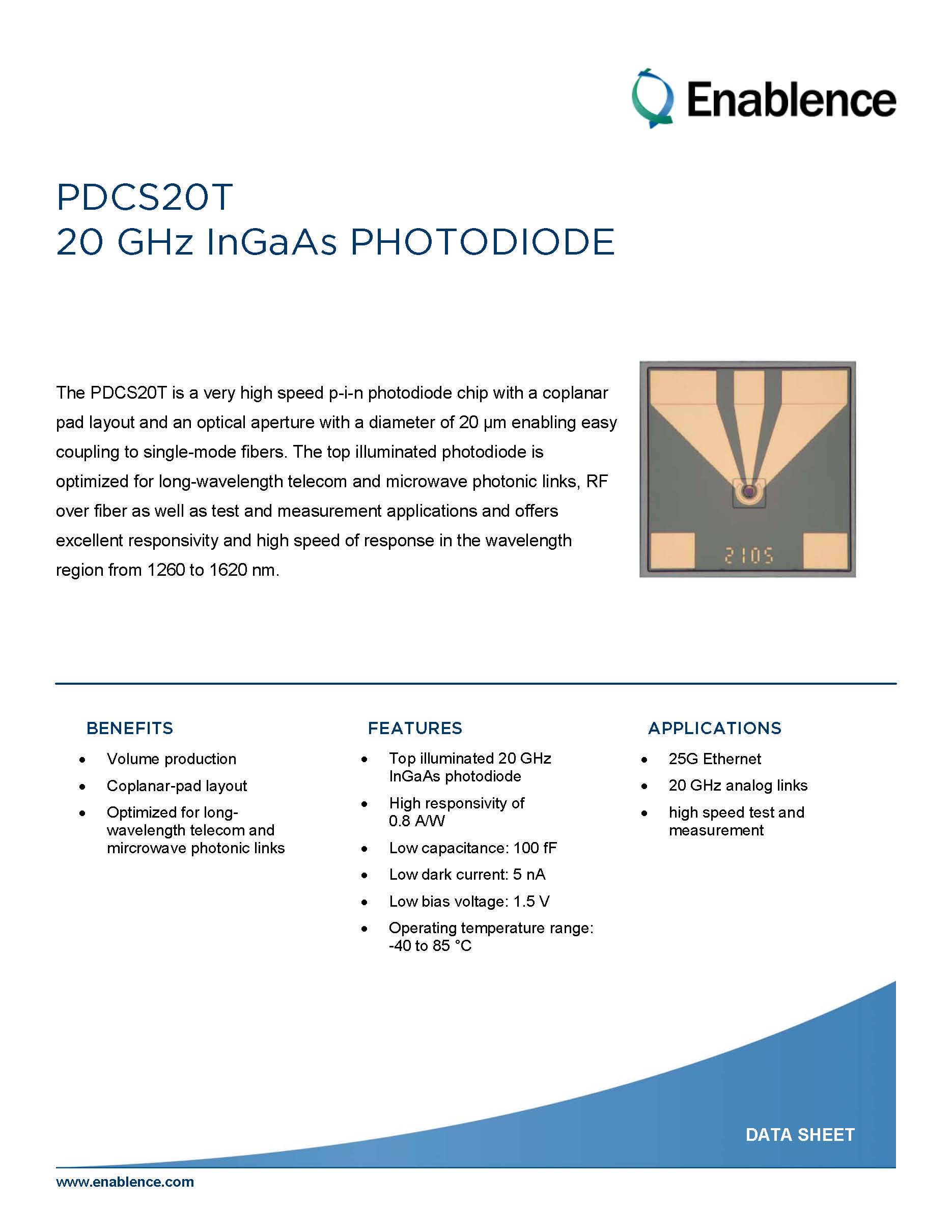

PIN фотодиод Enablence PDCS20T

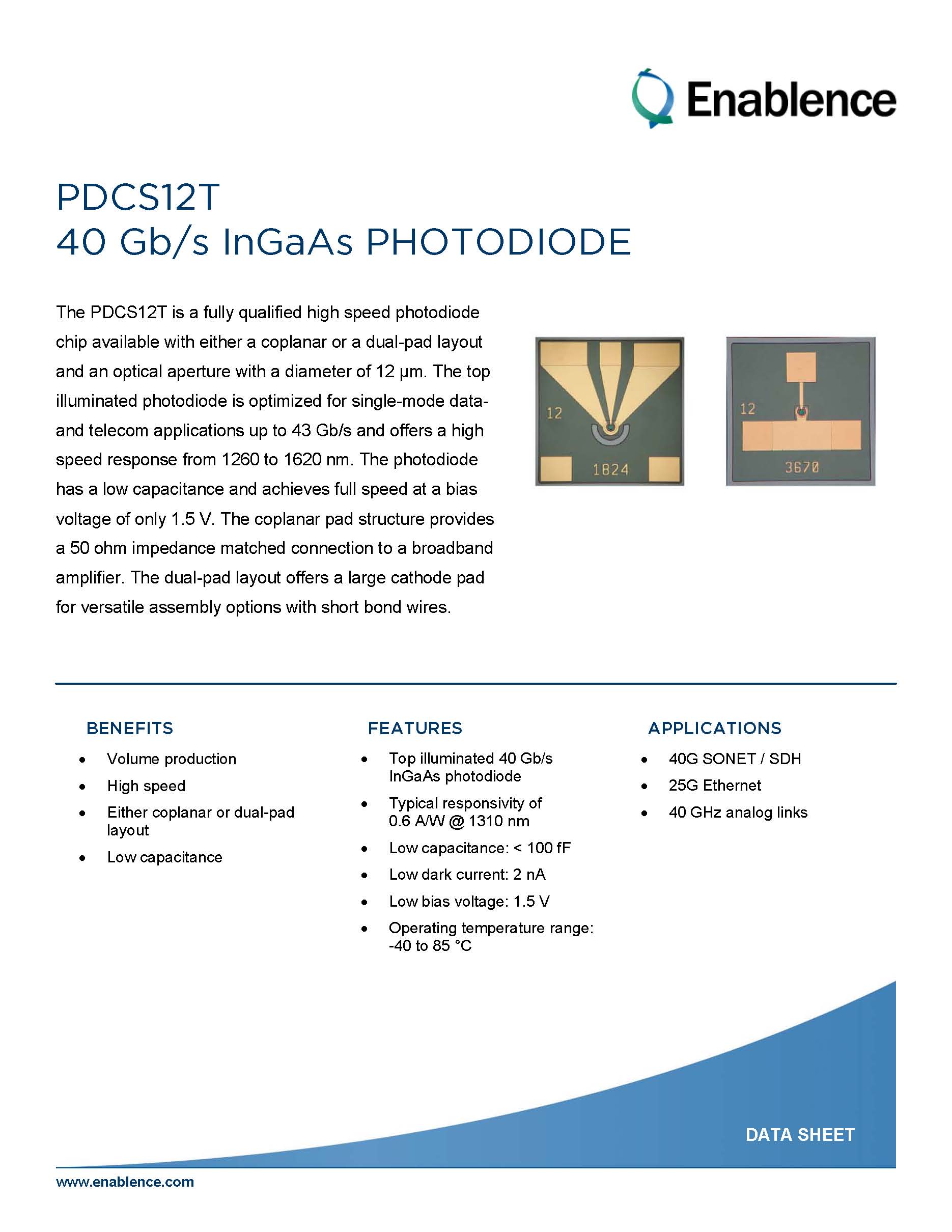

PIN фотодиод Enablence PDCS12T

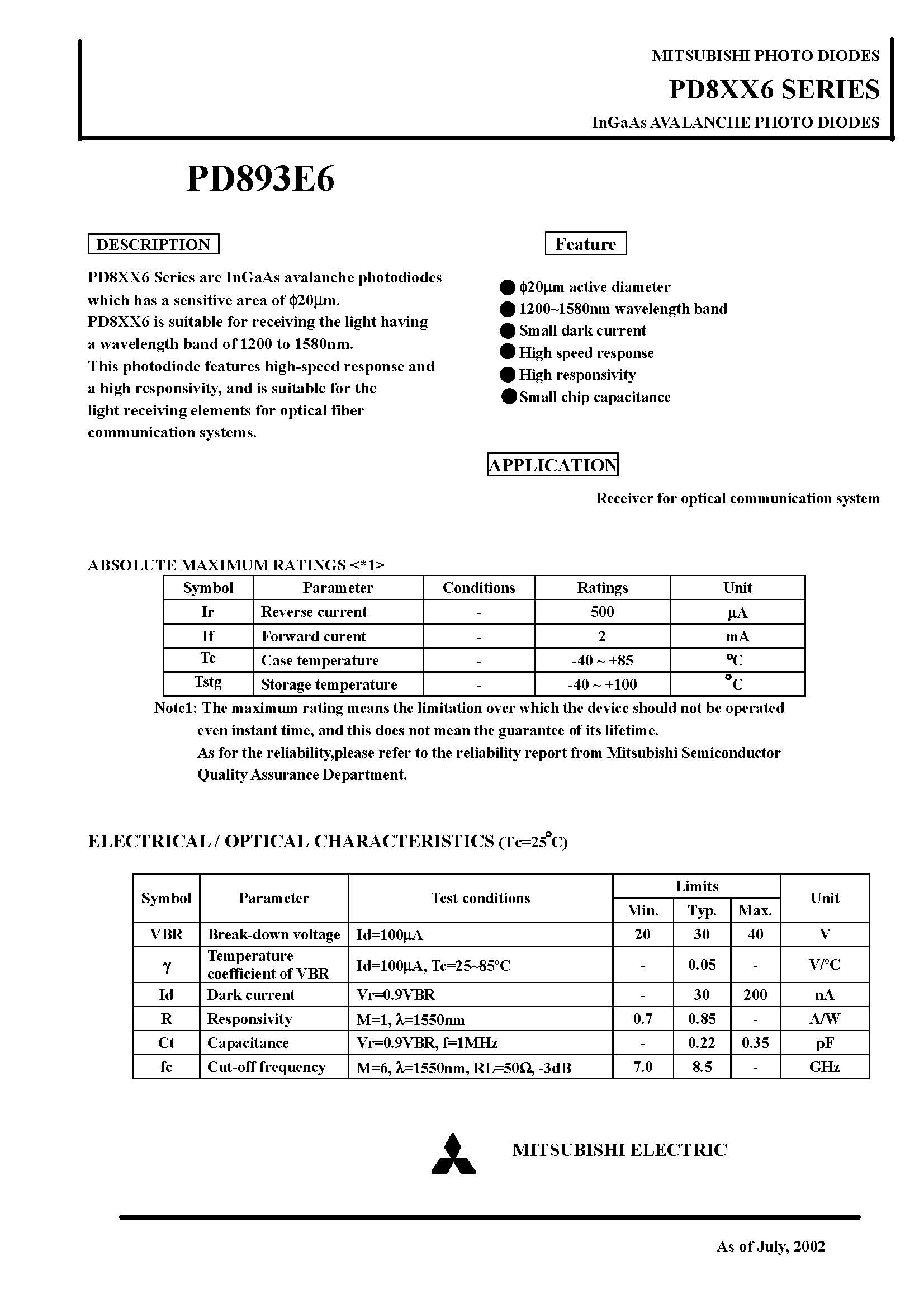

APD-фотодиод Mitsubishi Electric Semiconductor PD893E6

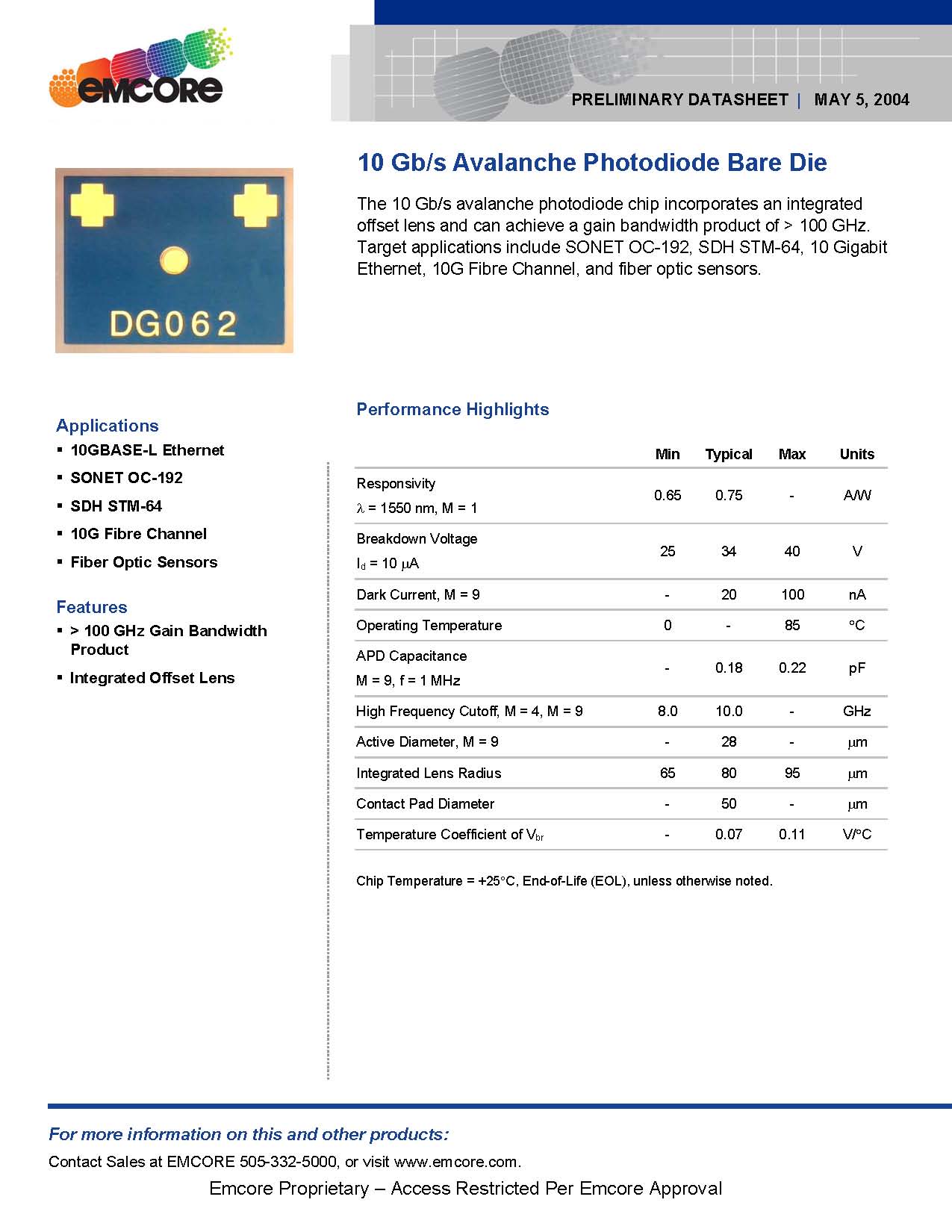

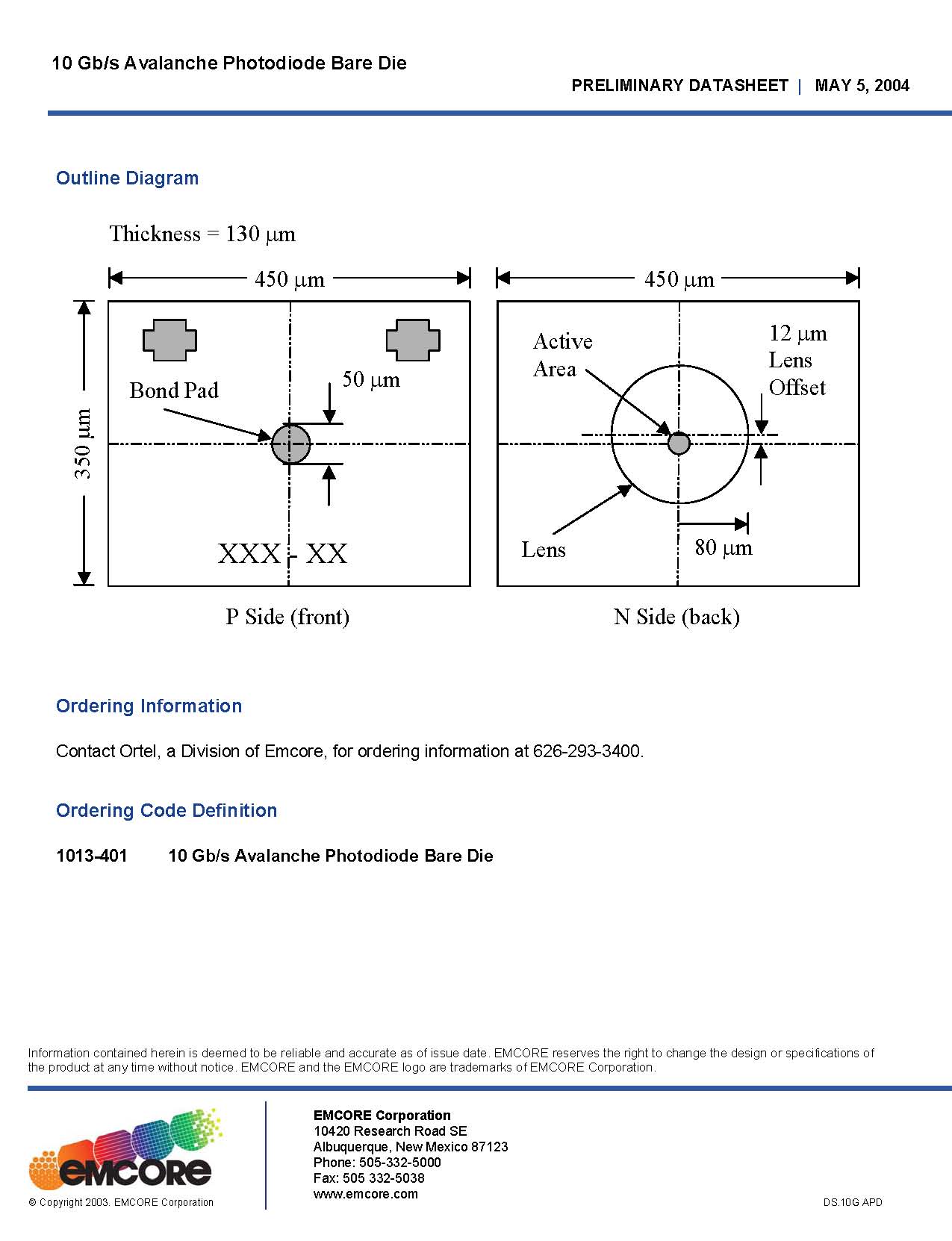

APD-фотодиод Emcore DG062

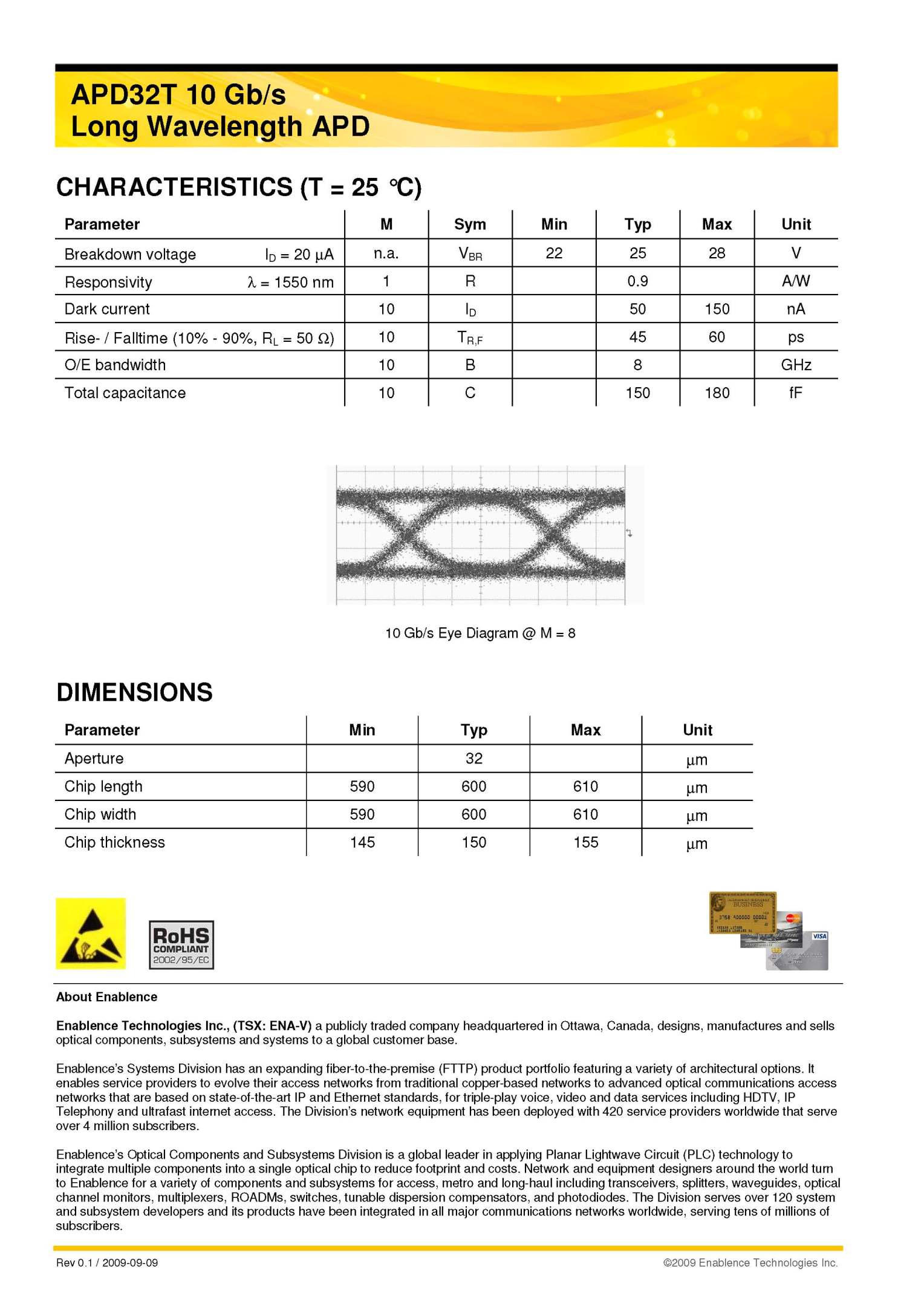

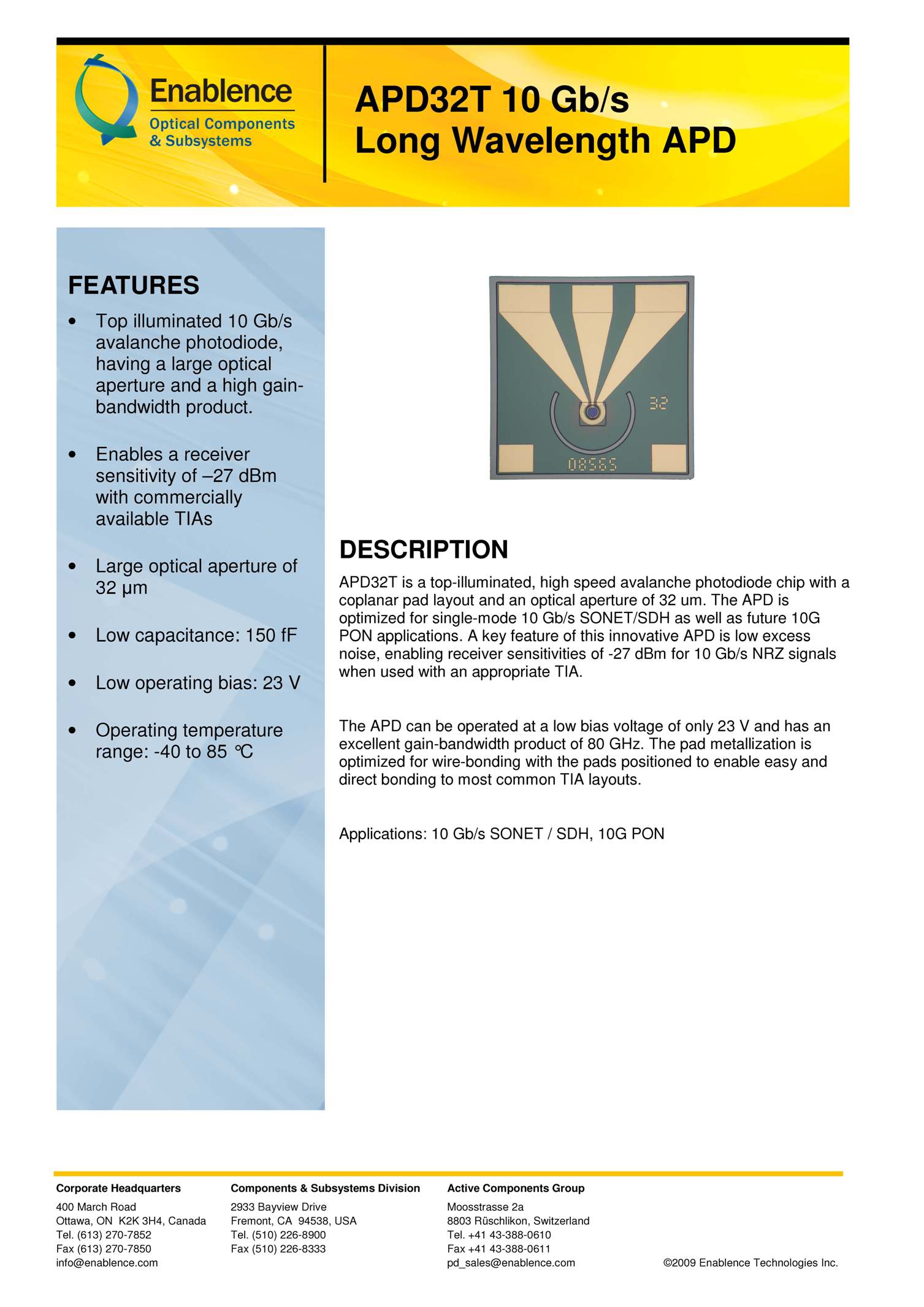

APD-фотодиод Enablence APD32T
