ОТЧЕТ

По лабораторной работе № 4

“ Иследование трехфазного реверсивного управляемого выпрямителя”

Факультет: ЭА Группа 9491 Курдяева О.В. Филиппова М. М

Санкт-Петербург

2012 г.

Цель работы: Исследование реверсивного трехфазного мостового управляемого выпрямителя при работе на различные виды нагрузки:

1. анализ работы реверсивного трехфазного управляемого выпрямителя в выпрямительном режиме на активно-индуктивную нагрузку;

2. анализ работы реверсивного трехфазного управляемого выпрямителя в выпрямительном режиме на активную нагрузку с противо-ЭДС;

3. анализ работы реверсивного трехфазного управляемого выпрямителя в инверторном режиме на активно-индуктивную нагрузку.

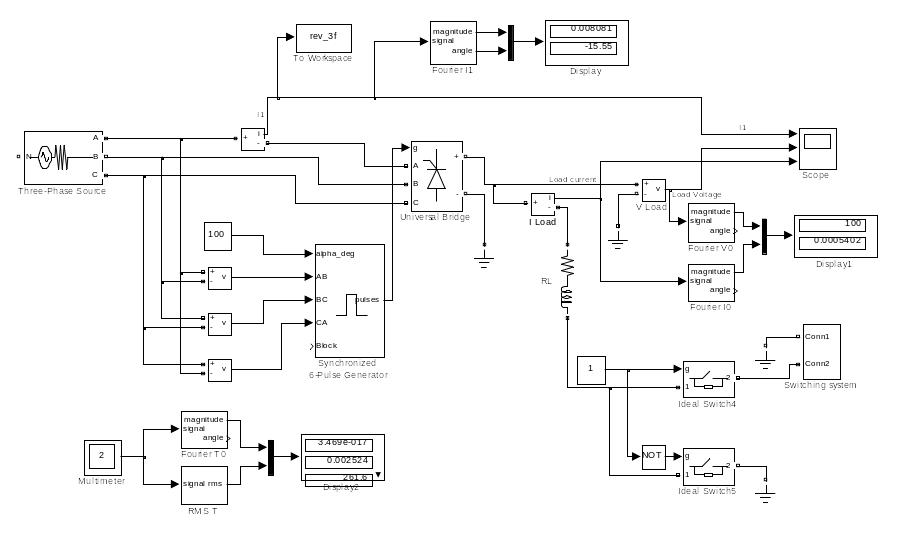

Рис. 4.1. Модель реверсивного трехфазного мостового преобразователя

1. Исследование регулировочной характеристики выпрямителя при нулевом значении противо-эдс

Измерения
, град	, В
0	448,9
20	428,9
40	356,7
60	234,5
80	89,39
100	0,03174
120

Таблица 1

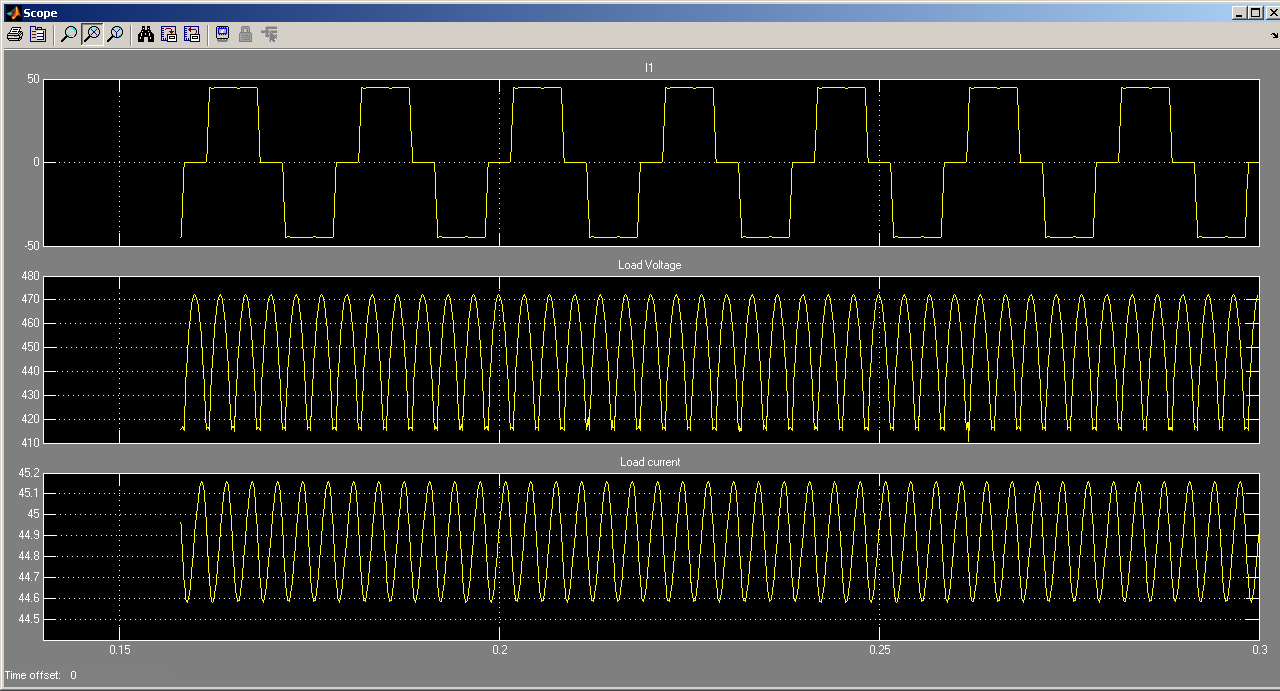

Рис.1.1. Графики мгновенных значений токов и напряжений при α=0

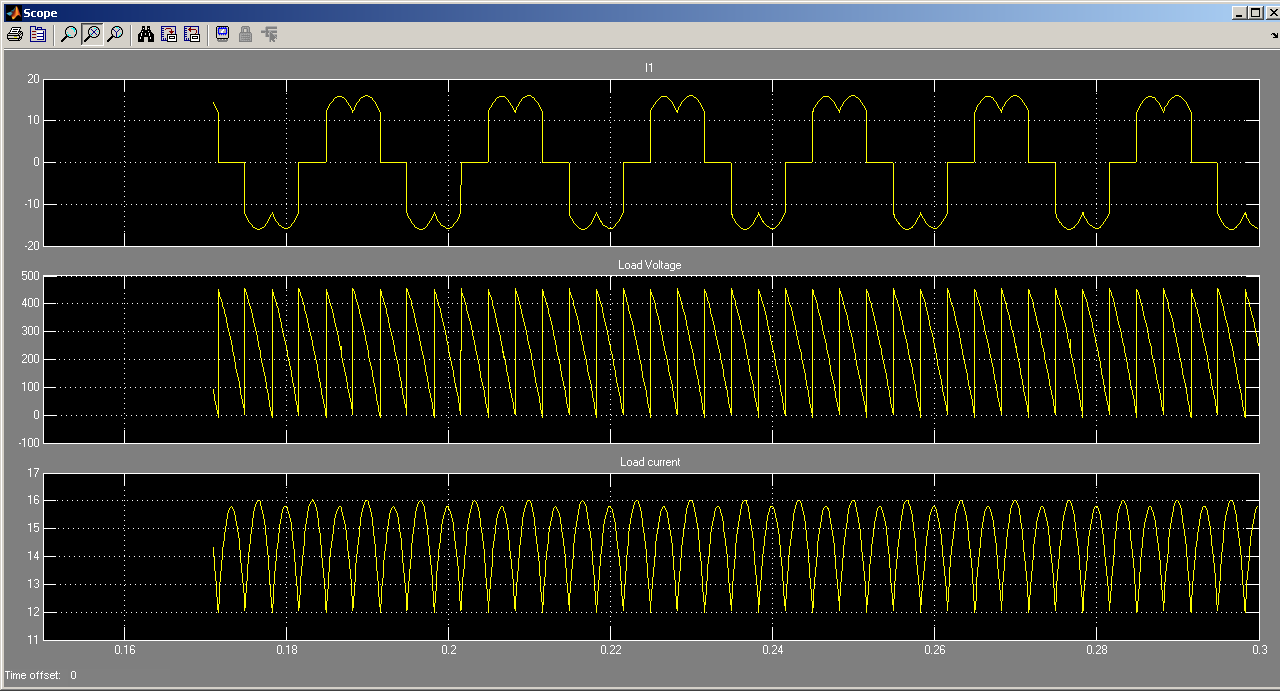

Рис.1.2. Графики мгновенных значений токов и напряжений при α=80

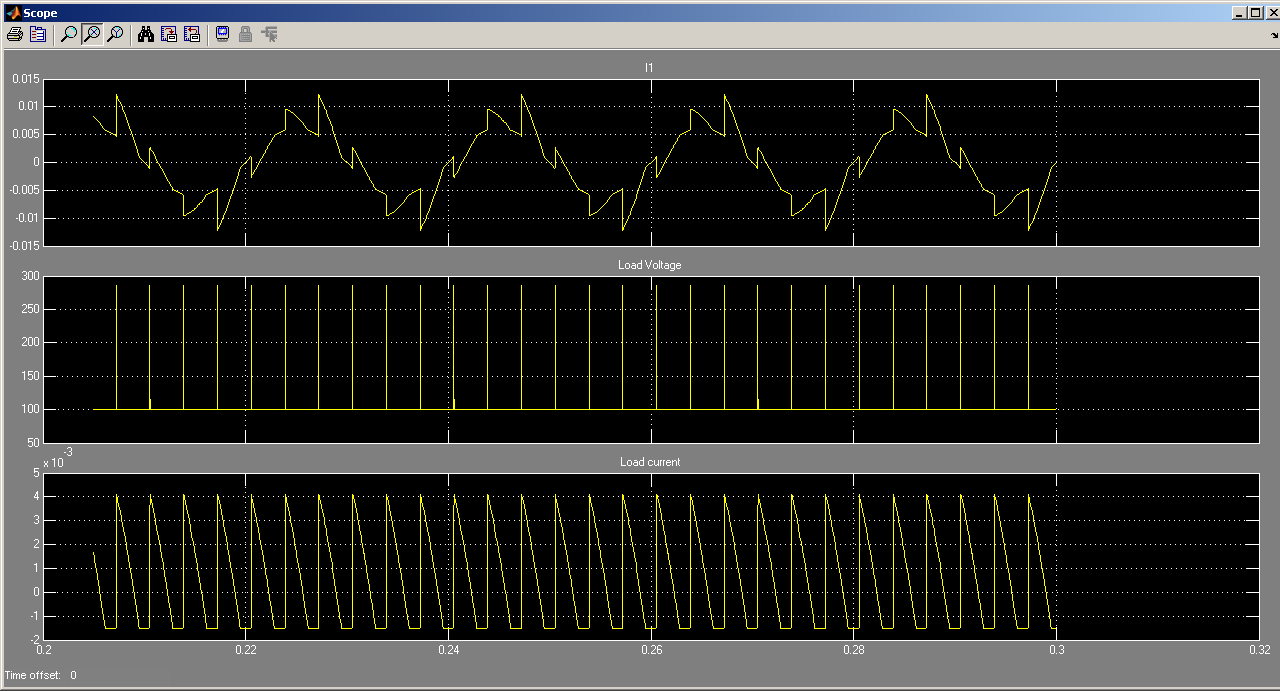

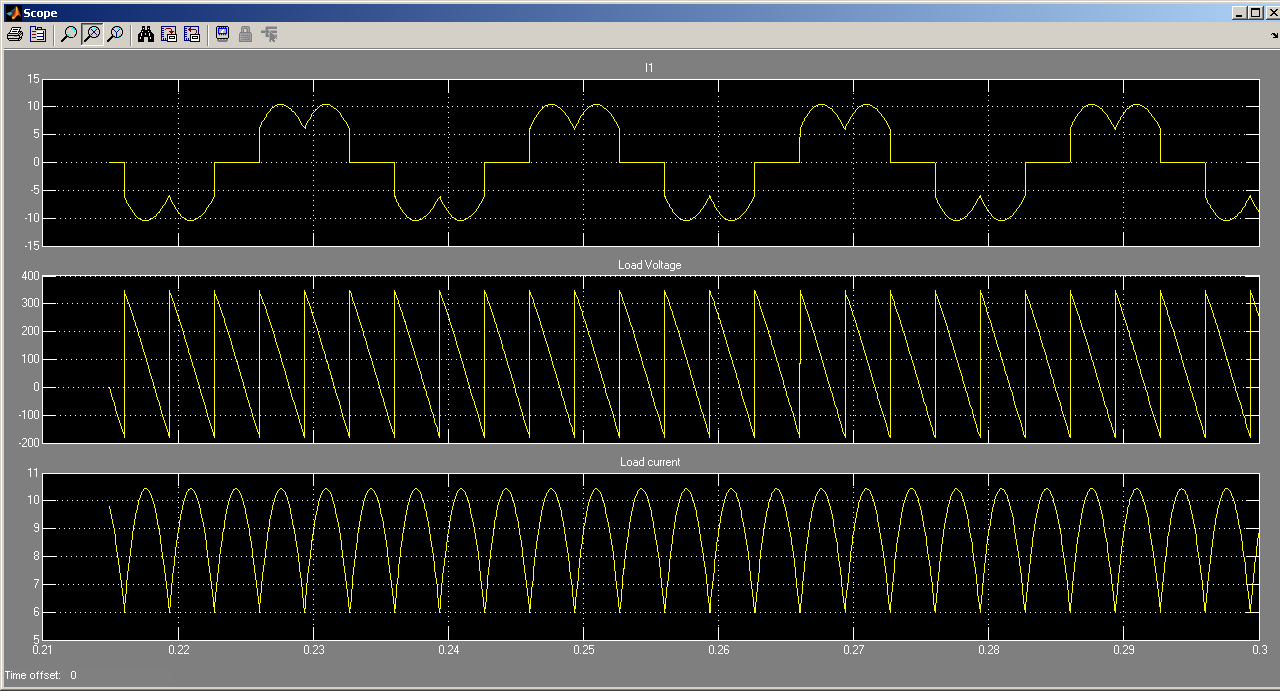

Рис.1.3. Графики мгновенных значений токов и напряжений при α=100

Исследовав графики мгновенных значений токов и напряжений при различных углах управления, можно сделать вывод о том, что при увеличении угла управления они начинают искажаться сильнее, а при α, больше, чем α=90 неприменимы.

2. Исследование регулировочной характеристики выпрямителя при значении противо-эдс, равном 100 в.

Измерения
, град	, В
0	461,3
20	440,1
40	366,1
60	242,6
80	119,9
100	100
120

Табл.2

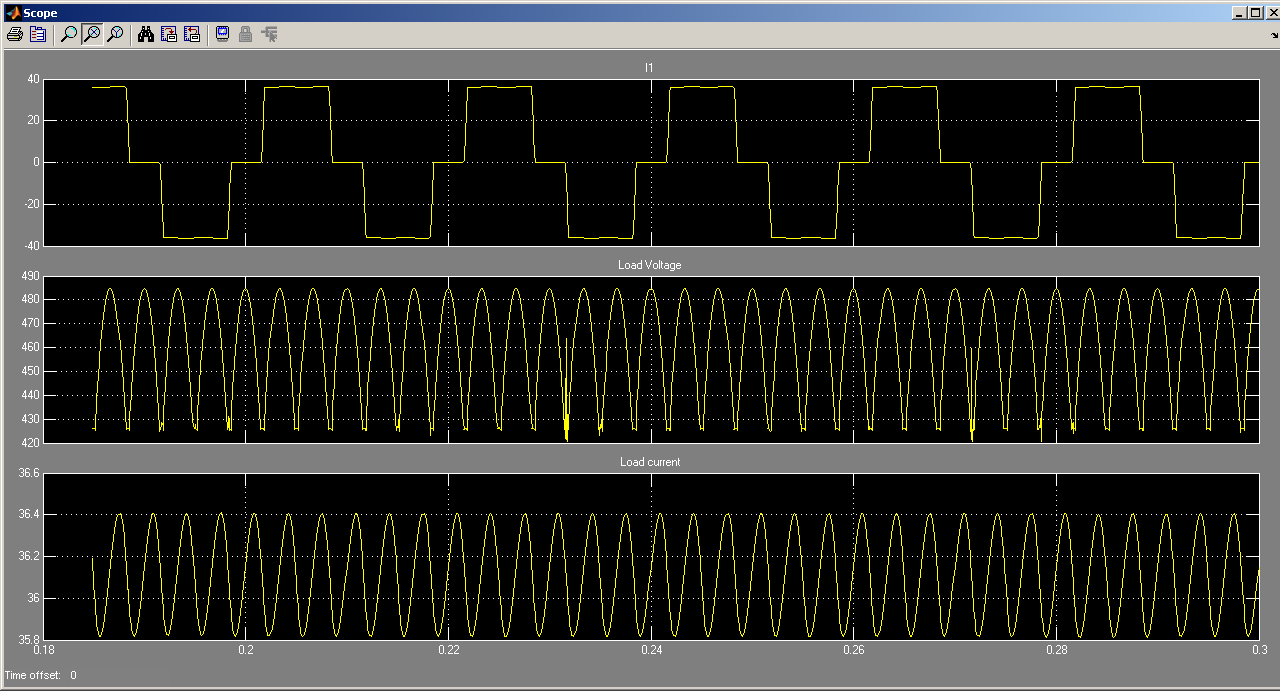

Рис.2.1. Графики мгновенных значений токов и напряжений при α=0

Рис.2.2. Графики мгновенных значений токов и напряжений при α=60

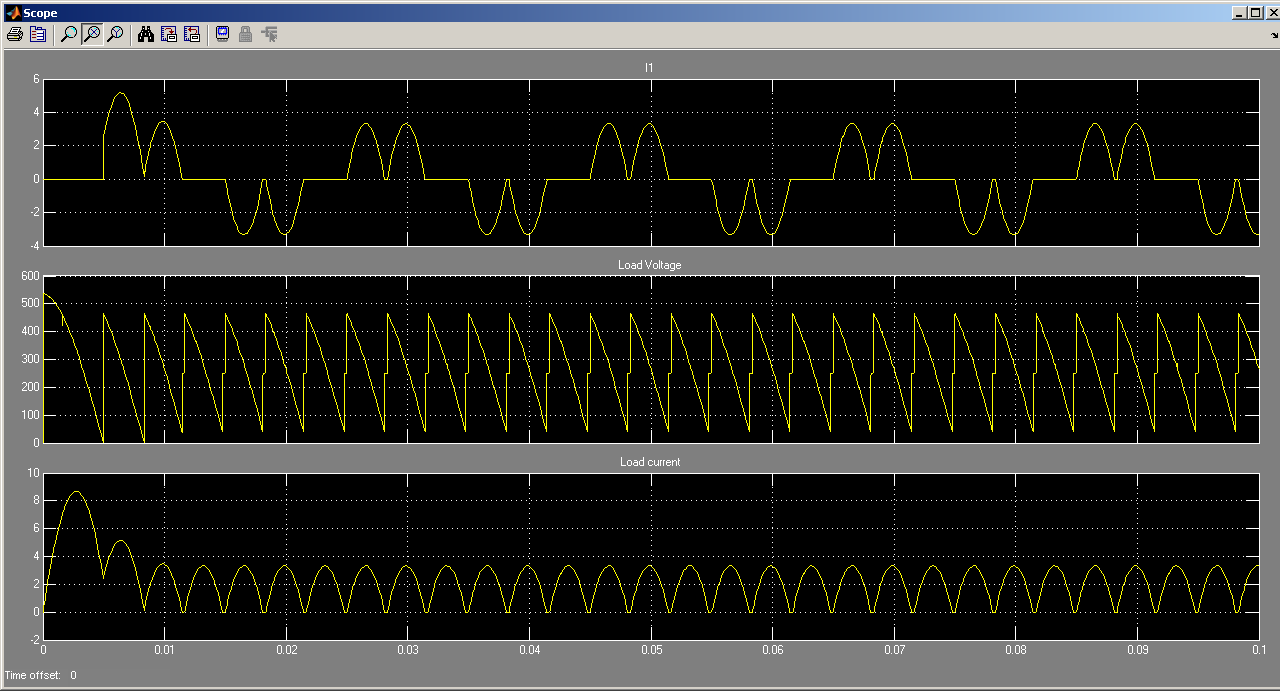

Рис.2.3. Графики мгновенных значений токов и напряжений при α=80

Рис.2.4. Графики мгновенных значений токов и напряжений при α=100.

Аналогично с предыдущими наблюдениями, при противо-ЭДС = 100 также при увеличении угла управления графики тока и напряжения начинают искажаться сильнее, а при α, больше, чем α=90 неприменимы.

3. Исследование регулировочной характеристики выпрямителя при значении противо-эдс, равном 250 в.

Измерения
, град	, В
0	479,9
20	456,7
40	380,2
60	270,5
80	250
100	250

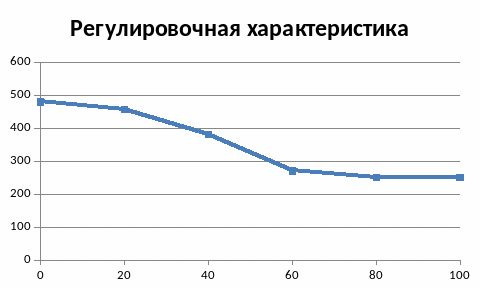

Табл.4.3

Рис.3.1. Графики мгновенных значений токов и напряжений при α=0.

Рис.3.2. Графики мгновенных значений токов и напряжений при α=40.

Рис.3.3. Графики мгновенных значений токов и напряжений при α=60.

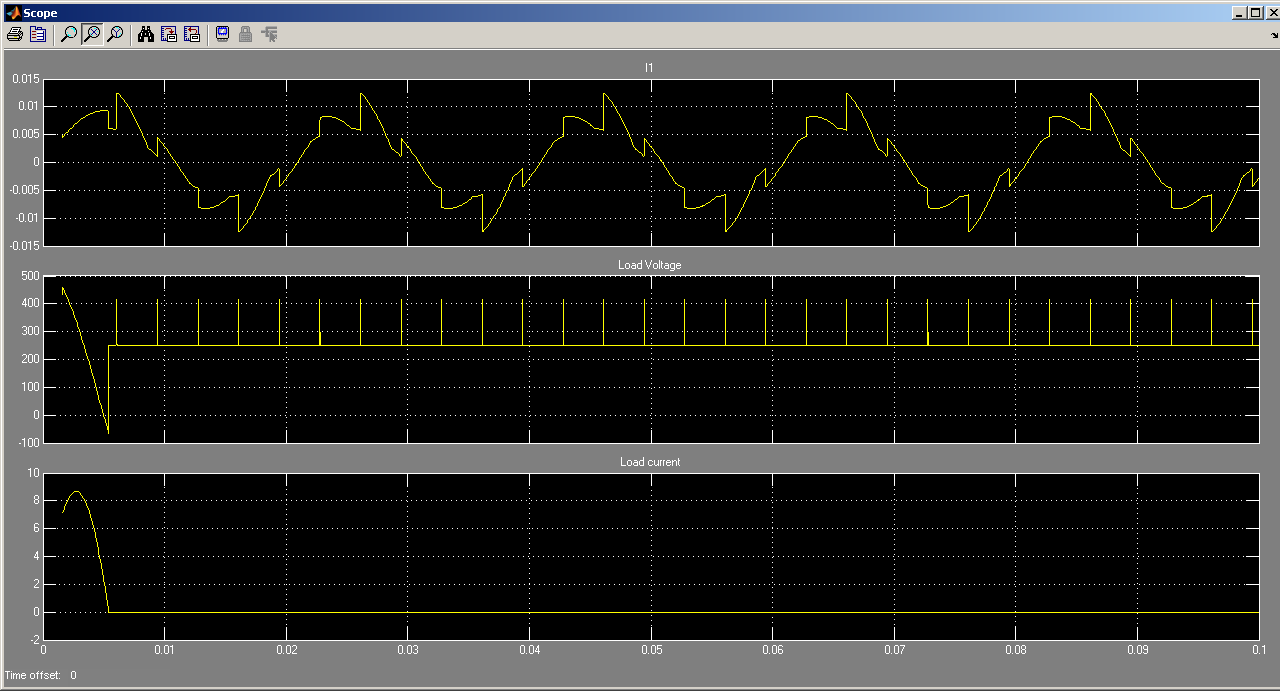

Рис.3.4. Графики мгновенных значений токов и напряжений при α=80.

По сравнению с предыдущими измерениями при противо-ЭДС=0 и противо-ЭДС=100, здесь уже при угле управления, равном 80, процессы невозможны.

4. Исследование внешних характеристик реверсивного трехфазного управляемого выпрямителя при работе на нагрузку с противо-эдс

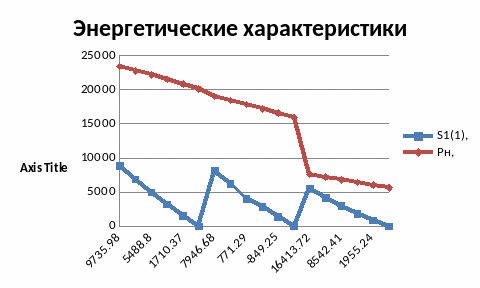

Данные			Измерения								Вычисления
	, град	E, В	Uн, В	Iн, А	I1(1)max, А	φ1, град	IVSср, А	IVSд, А	UVSmax, В	IVSmax, А		S1(1), ВА	P1(1), Вт	Pн, Вт
1	0	100	436,4	53,64	59,1	-1,196	0	29,37	-480	52		8865	9735,977	23408,5
2		80	438,6	51,89	57,18	-1,195	0	28,42	-480	52		6861,6	7554,897	22758,95
3		60	441,9	50,14	55,25	-1,194	0	27,47	-480	52		4972,5	5488,796	22156,87
4		40	444	48,38	53,32	-1,194	0	26,51	-480	50		3199,2	3531,374	21480,72
5		20	446,6	46,63	51,39	-1,192	0	25,56	-480	48		1541,7	1710,373	20824,96
6		0	448,9	44,88	49,46	-1,192	0	24,6	-480	45		0	0	20146,63
7	30	100	389	48,88	53,94	-26,37	0	30,46	-500	50		8091	7946,681	19014,32
8		80	391,1	47,09	51,97	-26,51	0	29,37	-500	49		6236,4	3598,37	18416,9
9		60	393,2	45,3	44,99	-26,64	0	28,27	-500	48		4049,1	771,2906	17811,96
10		40	395,2	43,51	48,01	-26,77	0	27,16	-500	45		2880,6	-573,932	17195,15
11		20	397,3	41,71	46,03	-26,91	0	26,06	-500	42		1380,9	-849,248	16571,38
12		0	399,3	39,92	445,06	-27,04	0	24,95	-500	41		0	0	15940,06
13	60	100	226,4	33,43	37	-56,38	0	21,21	-510	35		5550	16413,72	7568,552
14		80	228	31,55	34,92	-56,6	0	20,02	-510	33		4190,4	12554,64	7193,4
15		60	229,6	29,67	32,84	-56,82	0	18,82	-510	32		2955,6	8542,405	6812,232
16		40	231,3	27,78	30,76	-57,04	0	17,63	-510	30		1845,6	4881,825	6425,514
17		20	233	25,9	28,68	-57,26	0	16,43	-510	28		860,4	1955,24	6034,7
18		0	234,6	24,01	26,59	-57,47	0	15,24	-510	25		0	0	5632,746

Рис.4.1. Графики мгновенных значений токов и напряжений для различных противо-ЭДС и при α=0.

При α=30 графики практически ничем не отличаются:

Рис.4.2 Графики мгновенных значений токов и напряжений для различных противо-ЭДС и при α=30.

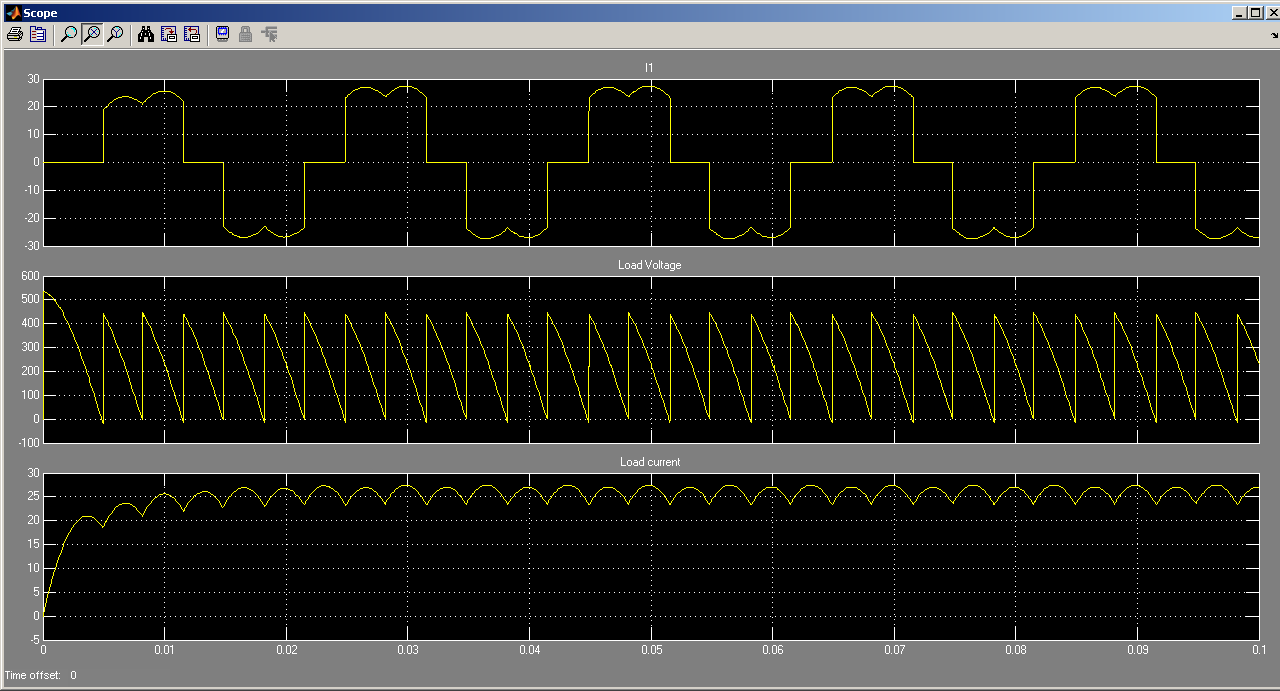

Рис.4.2. Графики мгновенных значений токов и напряжений для различных противо-ЭДС и при α=60.
