Устройство гаубиц

Ствол гаубицы состоял из трубы и надетых на нее в горячем состоянии кожуха и надульника.

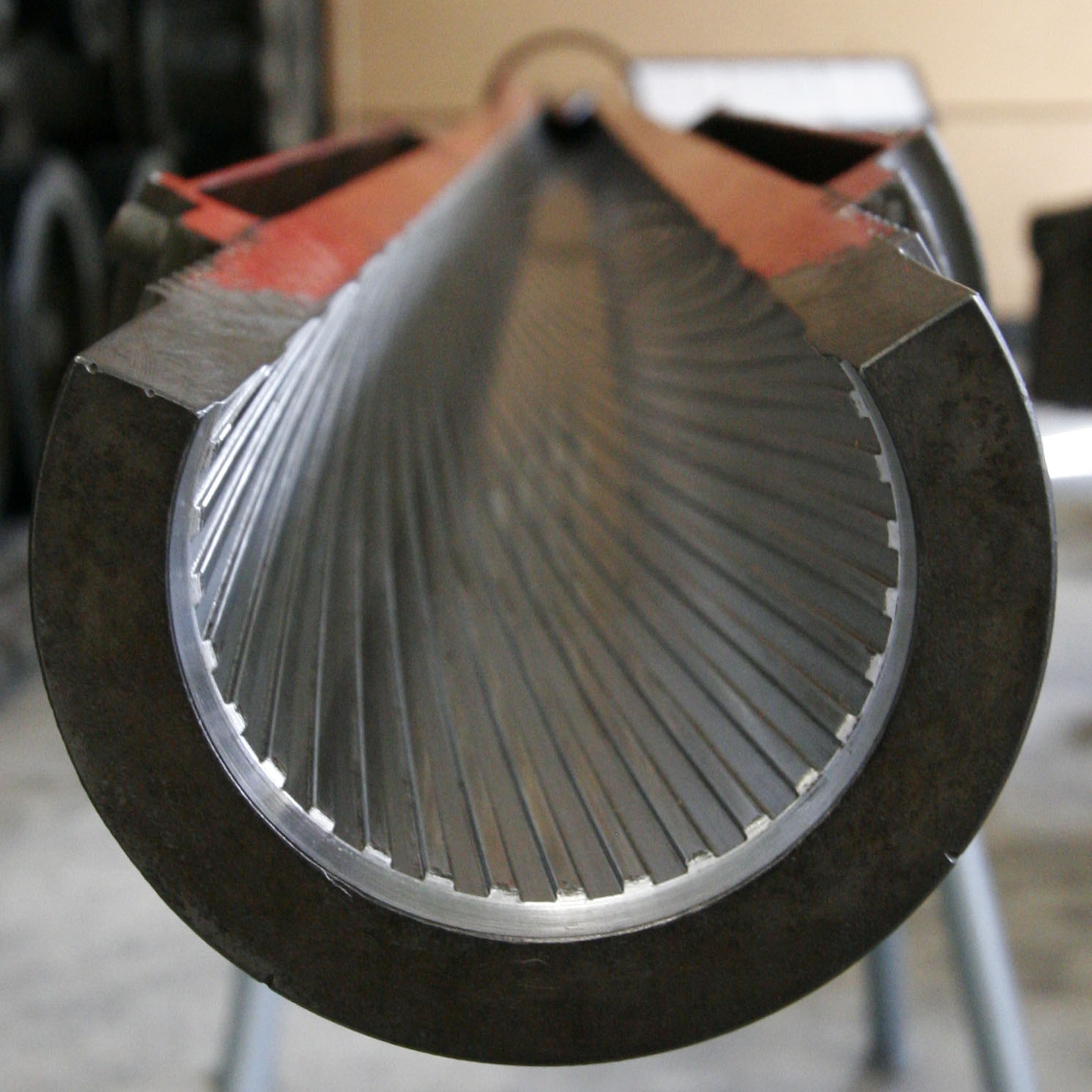

Крутизна нарезки на протяжении 9,25 калибров (для обр. 1909 г.) от начала нарезов прогрессивная, а на остальной длине постоянная.

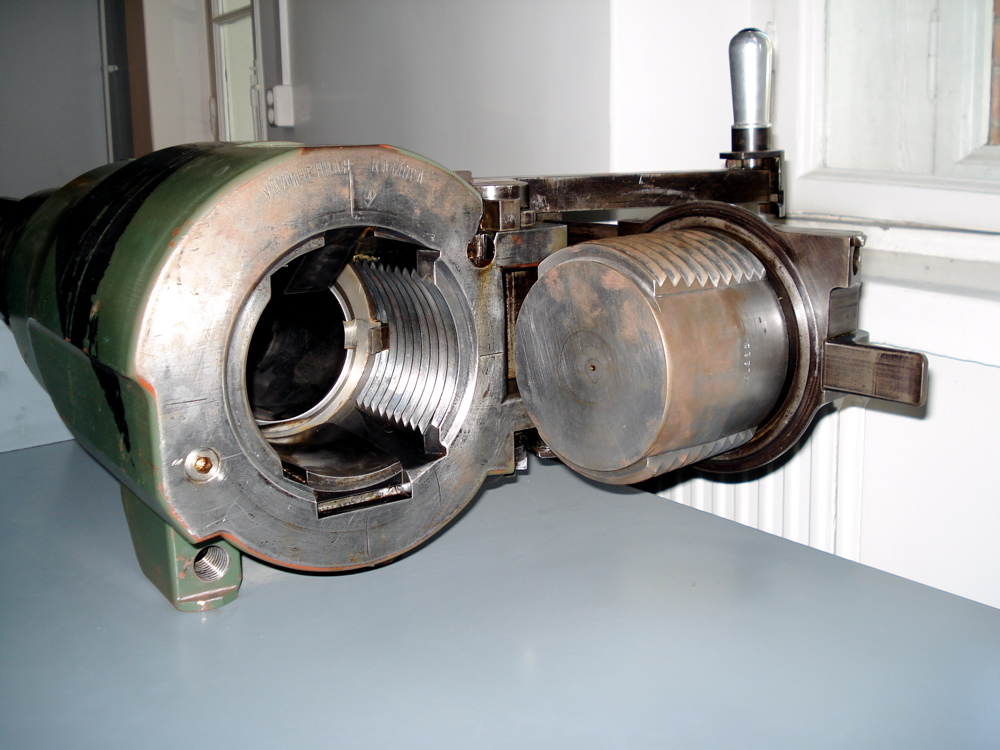

Затвор поршневой. Открывание и закрывание затвора производилось поворотом рукоятки в один прием.

Салазки, неподвижно соединенные со стволом, при откате и накате скользят по направляющим люльки. Корпус салазок представляет собой стальную поковку, в которой высверлены каналы. Правый нижний канал являлся цилиндром компрессора, а левый нижний цилиндром накатника.

Компрессор гидравлический, веретенного типа. Накатник гидропневматический.

Подъемный механизм секторного типа. У гаубиц обр. 1909 г. было два сектора.

При повороте орудия лобовая часть лафета передвигалась по боевой оси.

Колеса деревянные с металлическими шинами или металлические с резиновой грузошиной. Подрессоривание у всех образцов отсутствует.

Передок бескоробковый. Колеса передка деревянные или металлические. Передок может быть соединен с гаубицей дышлом (для конной тяги) или стрелой механической тяги (для возки транспортом). Замена дышла стрелой производилась расчетом.Из 152-мм гаубицы обр. 1909 г. Дальнобойным снарядом можно было стрелять ее зарядами, начиная с № 1, около 9000 метров.

Служба и боевое применение

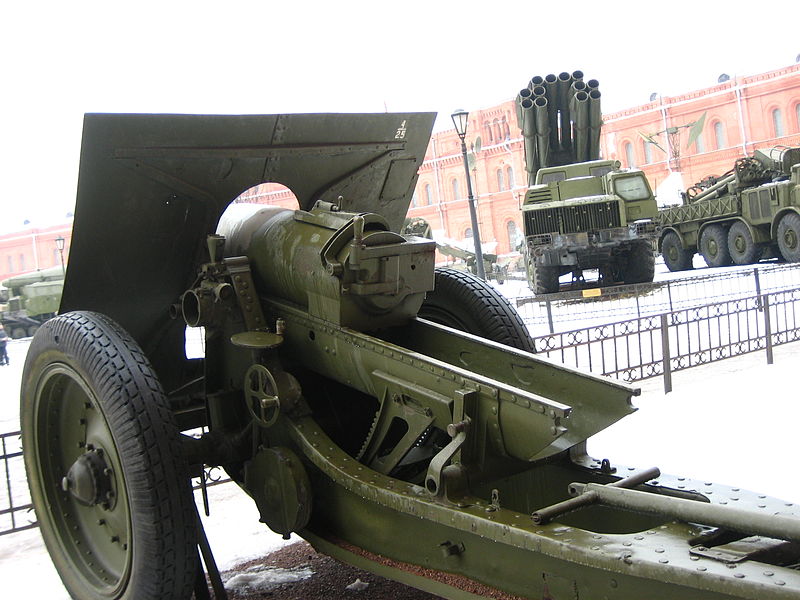

152-мм гаубица образца 1909/30 годов долгое время была самой многочисленной в Рабоче-крестьянской Красной армии (РККА). Гаубица принимала участие в боях на реке Халхин-Гол (при этом шесть орудий было потеряно)^[2] и советско-финской войне 1939—1940 гг. На 1 июня 1941 года 152-мм гаубиц обр. 1909/30 гг. имелось, по разным источникам, 2432^[3], или 2607^[4], или 2611^[5] шт. Для сравнения, новых гаубиц М-10было, по разным источникам, 1058—1128 шт. 152-мм гаубица обр. 1909/30 года активно использовалась в боевых действиях, однако орудия этого типа понесли большие потери в 1941—1942 годах. Это, наряду с прекращением выпуска гаубиц М-10 и мелкосерийностью новых гаубицД-1, привело к острому дефициту 152-мм гаубиц в середине — конце войны. Сохранившиеся орудия использовались до конца войны (в частности, в экспозиции Артиллерийского музея в Санкт-Петербурге имеется гаубица этого типа, стрелявшая по Рейхстагу).

Номенклатура боеприпасов

152-мм гаубица обр. 1909/30 гг. могла стрелять всем ассортиментом 152-мм гаубичных снарядов, за исключением морского полубронебойного. При установке взрывателя осколочно-фугасной гаубичной гранаты 53-ОФ-530 на осколочное действие её осколки разлетаются на площади 2100 м²: 70 м по фронту и до 30 м в глубину. Если взрыватель установлен на фугасное действие, то при взрыве гранаты в грунте средней плотности образуется воронка диаметром 3,5 м и глубиной около 1,2 м. Номенклатура боеприпасов представлена в табл. 2.

Табл. 2

Номенклатура боеприпасов

Тип	Индекс ГАУ	Вес снаряда	Вес ВВ,кг
Бетонобойные снаряды
Бетонобойный дальнобойный гаубичный (с индексом Ш — снаряжён тротилом методом шнекования)	53-Г-530 (53-Г-530Ш)	40.0	5.1
Осколочно-фугасные снаряды
Стальная дальнобойная граната	53-ОФ-530	40,0	5,47—6,86
Сталистого чугуна осколочная дальнобойная граната	53-О-530А	40,0	5,66
Старая граната	53-Ф-533К	40,68	7,3
Старая граната	53-Ф-533Н	41,0	7,3
Старая граната	53-Ф-533У	40,8	8,8
Сталистого чугуна старая французская граната	53-Ф-534Ф	41,1	3,9
Граната от 152-мм мортиры обр. 1931 г.	53-Ф-521	41,7	7,7
Стальная английская граната для 152-мм гаубицы Виккерса	53-Ф-531	44,91	5,7
Шрапнель
Шрапнель с трубкой 45 сек.	53-Ш-501	41,16—41,83	0,5 (680—690 пуль)
Шрапнель с трубкой Т-6	53-Ш-501Т	41,16	0,5 (680—690 пуль)
Осветительные снаряды
Осветительный парашютный, время горения 40 сек.	3С1	40,2	?
Химические снаряды
Химический гаубичный	53-ОХ-530	38,8	?
Химический гаубичный	53-ХН-530	39,1	?
