Санкт-Петербургский Государственный Аграрный Университет

Кафедра энергообеспечение предприятий

Курсовой проект: Вариант 17

«Проект осветительной установки производственного здания —

Коровник на 400 коров

Выполнил:

студент гр. 075143

Тункель М. В.

Проверил:

Котов А. В.

Пушкин 2011г.

Светотехническая часть

1.Стойловое помещение 1.

Ширина помещения 21 м. и длина 55.56 м, площадью 1166.9 м².

Принимаю рабочую поверхность пол.

Выбор источника освещения.

Выбираем нормированную освещенность 50люкс(увеличиваем на 200) =250лк

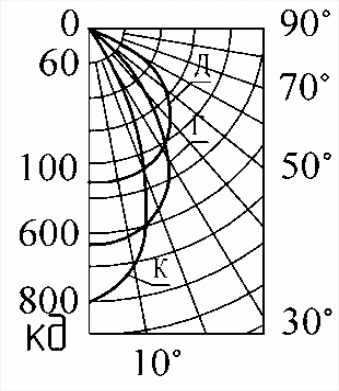

Выбираем светильник: РСП05-125-032 с КСС типа Д(косинусная)

Размещение светильников.

Расчетная высота установки.

h = 3.8-0.3=3.5 м

Расчет расстояния между рядами.

где: λ – относительный светотехнический коэффициент, определяющий выгодное расстояние между светильниками. Согласно ГОСТ 13828 – 74 «Рекомендуемые значения λ для светильников с типовыми кривыми (Д) » выбираю λ=1,4.

Принимаю расстояние от стенок до первого ряда равное 0,5·L;

Расчет числа рядов.

где: В – ширина помещения.

Принимаю число рядов равное 5.

Расчет числа светильников в ряду.

принимаем число светильников равное 12.

Расчет числа светильников.

штук

Расчет уточненного расстояния между светильниками в ряде и расстояния между рядами.

Расстояние между светильниками в ряде.

Расстояние между рядами.

Расчет установки методом коэффициентом использования.

Поток лампы.

где: =1,3- коэффициент запаса,

- коэффициент использования светового потока; определяется по соотношению размеров помещения:

p_c=30%; p_п=50%; p_пол=10%;

=0,64

где: А – ширина помещения, В – длина помещения.

коэффициент z характеризует неравномерность освещения; принимаю z=1,1.

N- число светильников

Выбираю стандартную лампу ДРЛ мощностью 250 Вт; Ф_л=13200 лм.

2.Проверка расчёта точечным методом.

Стойловое помещение.

Е_н=250лк; к_з=1,3; светильникиРСП05-125-032; расчётная высота 2,1м,

Для точки «а» от светильников 1,2,3,4:

h=2.1м;d =

Определяем по таблицам условной горизонтальной освещённости от источника с силой света 100 кд

α =45 °; e₁₀₀=16 лк ;I_α=90кд

I_α-сила света в точке под данным угломα, от источника Ф_л=1000 лм;

e₁₀₀ - освещённость в данной точке

e₁=e₂=е₃=е₄=e₁₀₀ 16*90/100=14,4лк

e₁+e₂+е₃+е₄=14,4+14,4+14,4+14,4=57,6лк

Е_а=

Для точки «b»от светильников 1 и 2:

h=2,1м; d=1.4; отсюдаα =33 °; e₁₀₀=28 лк; I_α1000= 98 кд

e₅=е₆= e₁₀₀ 28·98/100=27.4лк

e₅+e₆ =27,4+27,4 =54,8лк

От светильников 3 и 4:

h=2.1;d =

отсюдаα =56 °; e₁₀₀=0,8лк; I_α1000= 78кд

e₇=e₈= e₁₀₀ 0,8·78/100=0,63лк

Σe= e₇+e₈=0,63+0.63=1,26лк

Е_b=

Дляточки «с» от светильников 1 и 2:

h=2.1м;d =

отсюдаα =45 °; e₁₀₀=16 лк; I_α1000= 90кд

е₉=е₁₀=e₁₀₀ 16·90/100=14,4лк

e₉+e₁₀=14,4+14,4=28,8лк

От светильников 3 и 4:

h=2.1м;d =

отсюдаα =68 °; e₁₀₀=0,6лк; I_α1000= 60 кд

e₁₁=e₁₂= e₁₀₀ 0,6·60/100=0,36лк

Σe= e₉+e₁₀ +e₁₁+e₁₂ =28,8+0.72=29.52лк

_Ес=

_{Освещенность в точке C<Енорм, но так как в этой точке отсутствуют рабочие места, то данная освещенностьприемлема.}

Точка	Номер светильника	d,м	Сила света	Условная освещенность
				От одного светильника	От всех светильников
А	1,2,3,4	2,05 м	90 кд	14,4 лк	57,6 лк
В	3,4 1,2	3,3 м 1,4 м	78 кд 98 кд	0,63 лк 27,4 лк	1,26 лк 54,8 лк
С	1,2 3,4	2,05 м 4,7 м	90 кд 60 кд	14,4 лк 0,36 лк	28,8 лк 0,72 лк
