5.2 Условия и требования присвоения II группы по электробезопасности электротехнического персонала.
Группа по электро-безопас-ности |
Минимальный стаж работы в электроустановках, мес. |
Требования к персоналу |
|||||
Персонал организаций |
Практиканты |
||||||
не имею-щий сред-него образо-вания |
со средним образованием |
со средним электро-техничес-ким и высшим тех-ническим образова-нием |
с высшим электро-техничес-ким обра-зованием |
Профес-сионально-техничес-ких училищ |
Институ-тов и технику-мов (коллед-жей) |
||
II |
после обучения по программе не менее 72 часов |
не нормируется |
1. Элементарные технические знания об электроустановке и ее оборудовании. 2. Отчетливое представление об опасности электрического тока, опасности приближения к токоведущим частям. 3. Знание основных мер предосторожности при работах в электроустановках. 4. Практические навыки оказания первой помощи пострадавшим. |
6 Условные обозначения основного электрооборудования в электрических схемах и чертежах
Наименование элемента |
Буквенный код |
Графическое обозначение |
Предохранитель плавкий (ГОСТ 2.747-68)
|
FU |
|
Разрядник (ГОСТ 2.747-68)
|
F |
|

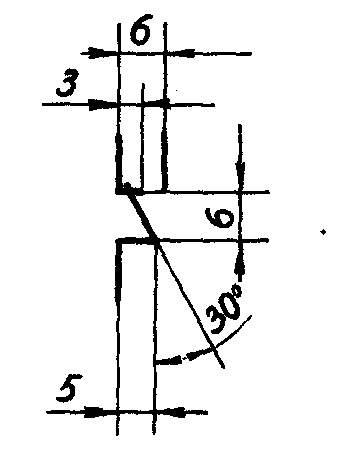

Контакт коммутационного устройства (ГОСТ 2.755-87) замыкающий
размыкающий
переключающий
|
SA |
|

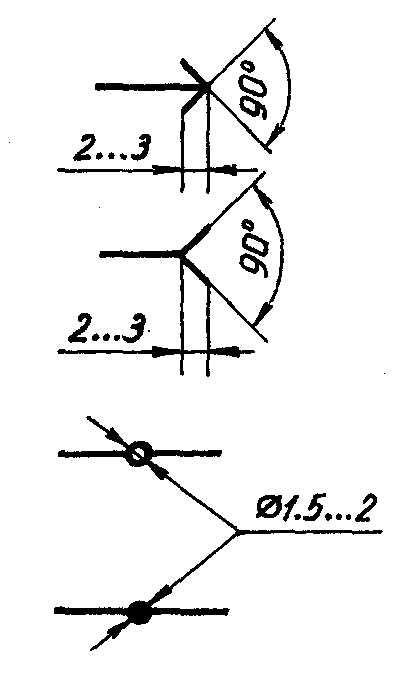

Соединение (ГОСТ 2.755-87) Разъёмное -штырь
-гнездо
разборное
неразборное |
X
XP
XS
XT |
|
Конденсатор (ГОСТ 2.728-74) |
C |
|

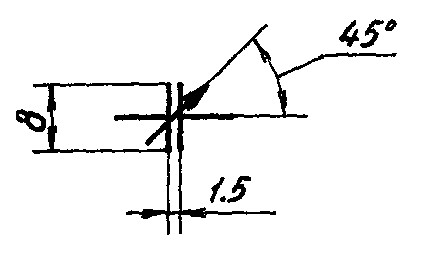

Короткозамыкатель (ГОСТ 2.755-74) |
QK |
|

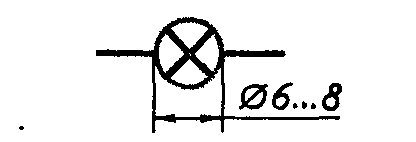

Лампа накаливания газоразрядная осветительная переменного тока (ГОСТ 2.732-68)
|
H |
|
Реактор (ГОСТ 2.723-68)
|
M |
|
Трансформатор трехфазный с магнитопроводом (ГОСТ 2.723-68) |
T |
|
Автотрансформатор трехфазный с магнитопроводом (ГОСТ 2.723-68)
|
T |
|
Разъеденитель-предохранитель (ГОСТ 2.727-68) |
F |
|
Электродвигатель постоянного тока (ГОСТ) - с независимым возбуждением -с возбуждением от постоянных магнитов
|
|
|
Машина асинхронная трехфазная: -с короткозамкнутым ротором
-с полным немагн. ротором и неподвижным ферромагнитным магнитопроводом
|
|
|
Машина синхронная трехфазная: -явнополюсная с обмоткой возбуждения на роторе; обмотка ста тора соединена в звезду с выведенной нейтральной точкой
- неявнополюсная с обмоткой; возбуждения на роторе; обмотка статора соединена в треугольник
- с возбуждением от постоянных магнитов; обмотка статора соединена в звезду
- (генератор) с самовозбуждением; обмотка статора соединена в звезду с выведенной нейтральной точной
|
|
|
Выключатель трехполюсной
|
Q |
|
