2. Построение графиков нагрузки

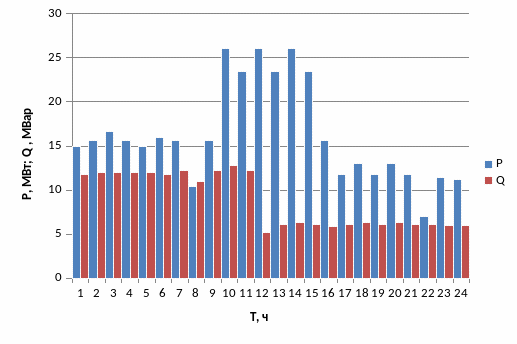

Рисунок 2.1 – График нагрузки суточный.

Рисунок 2.2 График нагрузки суточный, полная мощность.

Следующим этапом является построение графика нагрузки по продолжительности, расчётный период – 1 год. Для построения графика необходимо составить таблицу с мощностью и продолжительностью её нагрузки. Для этого необходимо нагрузку по возрастанию мощности и рассчитать её продолжительность за расчётный период.

Таблица 2.1 - Сводные данные для построения графика нагрузки по продолжительности.

t, ч

P, МВт

1

365

5460,4

2

730

5715,9

3

1095

6095,5

4

1460

5715,9

5

1825

5460,4

6

2190

5840

7

2555

5715,9

8

2920

3810,6

9

3285

5715,9

10

3650

9526,5

11

4015

8573,85

12

4380

9526,5

t, ч

P, МВт

13

4745

8573,85

14

5110

9526,5

15

5475

8573,85

16

5840

5715,9

17

6205

4285,1

18

6570

4763,25

19

6935

4285,1

20

7300

4763,25

21

7665

4285,1

22

8030

2544,05

23

8395

4186,55

24

8760

4095,3

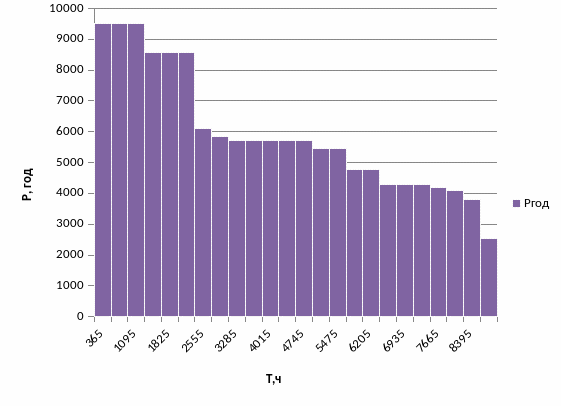

Рисунок 2.3 График нагрузки по продолжительности, активная мощность.

3. Выбор числа и мощности трансформаторов

Число и мощность трансформаторов определяется требованиями надёжности электроснабжения. Для данного предприятия будет осуществляться выбор из следующих, предложенных заданием, схем:

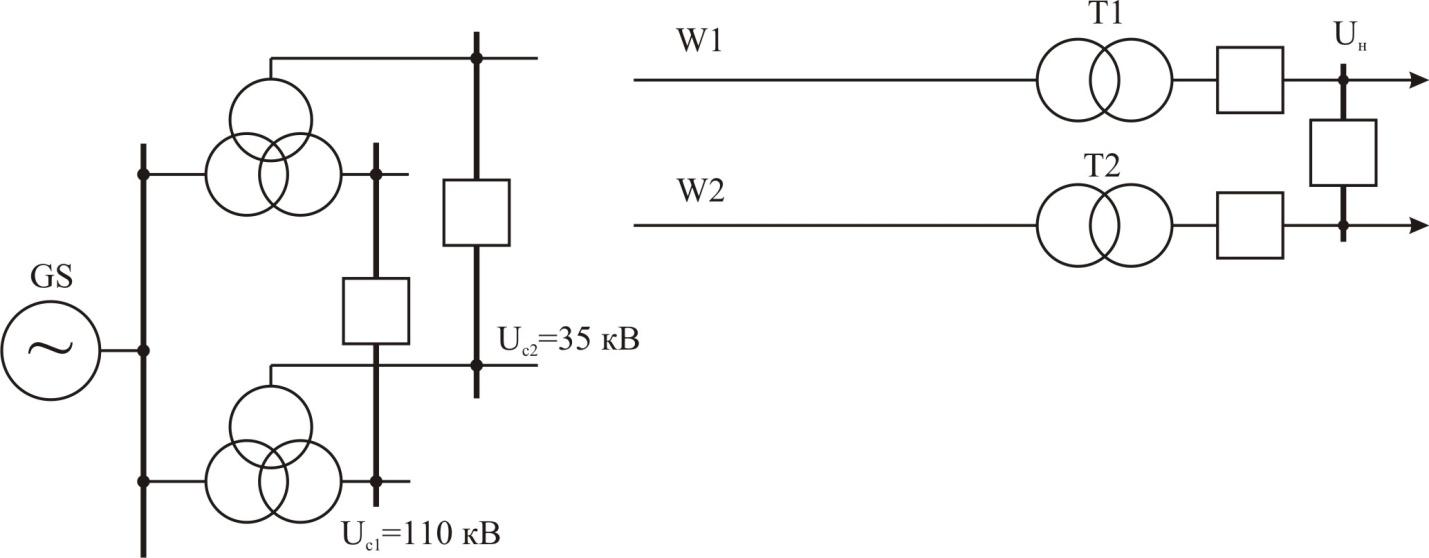

Рисунок 3.1 – Схемы подключения трансформаторов.

Мощность силовых трансформаторов в нормальных условиях должна обеспечивать питание всех приёмников электроэнергии промышленных предприятий. Выбор мощности силовых трансформаторов стоит осуществлять с учётом экономически целесообразного режима их работы и соответствующего обеспечения резервирования питания потребителей при отключении одного из трансформаторов. При этом следует иметь в виду, что нагрузка трансформаторов в нормальных условиях не должна по нагреву вызывать сокращения естественного срока его службы.

На территории завода имеются потребители первой категории, поэтому принимаем к установке два силовых трансформатора.

Расчет полной мощности осуществляется по графику нагрузок по каждому часу:

, МВА;

МВА.

где - активная мощность предприятия в первый суточный час, кВт;

- реактивная мощность предприятия в первый суточный час, кВАр.

Расчет среднего значения полной мощности осуществляется по суточному графику нагрузок:

, МВА;

МВА.

В результате расчета, мощность трансформатора может быть выбрана в пределах от 16000 кВА, до 25000 кВА. Так как график нагрузки в данном случае резко переменный, Sр =Sмакс.

Расчет коэффициента загрузки для двух вариантов трансформатора:

(для 16 МВА);

(для 32 МВА).

Расчет аварийного коэффициента загрузки для двух вариантов трансформаторов:

(для 16 МВА);

(для 32 МВА).

Определим коэффициент недогрузки по формуле:

(для 16 МВА);

(для 32 МВА).

где S ном.т. – номинальная мощность трансформатора, МВА.

Si - нагрузки меньше среднего значения (соответствующие интервалу времени ti ,час) , МВА.

Предварительно по тепловому воздействию максимума нагрузки определим коэффициент перегрузки К2 эквивалентного графика для двух вариантов трансформаторов:

(для 16 МВА);

(для 32 МВА).

где S ном.т. – номинальная мощность трансформатора, МВА.

Si - нагрузки больше среднего значения, соответствующие интервалу времени hi (час) , МВА.

Расчет коэффициента максимальной перегрузки определим по максимальной нагрузке в суточном графике:

;

(для 16 МВА);

(для 32 МВА);

(для 16 МВА);

(для 32 МВА).

Так как для трансформатора с номинальной мощностью 16 МВА К '2 ≤ 0,9 Кmах, мы принимаем К2 = 0,9 Кmах , а время H определим по формуле:

А для трансформатора с номинальной мощностью 25 МВА К '2 ≥ 0,9 Кmах, мы принимаем К2 = К '2 = 1,09 и время H=4 ч.

По таблице 1.36 [1], c учетом значений К1 и Н, при температуре 30°С для трансформаторов с системами охлаждения М и Д находим К2.доп.сут. = 0.97 (для 16МВА) и К2.доп.сут. = 1.18 (для 25МВА).

К2.доп.∑= К2.доп.сут.+ К2.доп.сез.;

К2.доп.∑=0.97+0.15=1.12 (для 16 МВА);

К2.доп.∑=1.18+0.15=1.33 (для 25 МВА).

где К2.доп.сез.=0.15.

Сравниваем рассчитанные перегрузочные коэффициенты трансформаторов с допустимыми значениями:

К2≤ К2.доп.∑;

(для 16 МВА);

(для 25 МВА).

Выбираем трансформатор с номинальной мощностью 25 МВА.
