Упражнение 21

Задача – нарисовать иллюстрацию.

Цель – приобретение навыков работы с эффектами.

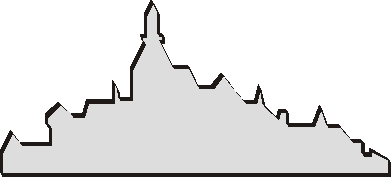

Рис. 23. Силуэт города

1. Нарисуйте силуэт города ломаной линией. При нажатой кнопке Ctrl наклон линий кратен 150. Если вы выполняете рисунок несколькими ломаными линиями, то максимально совмещайте конечные точки линий. Для увеличения изображения используйте инструмент «масштаб».

2. Чтобы объединить две отдельные линии контура в одну, маркируйте первую линию. Затем нажмите клавишу Shift и, удерживая ее, укажите вторую линию, щелкните на кнопке Combine (объединение) в строке свойств. Две линии будут объединены. Рис. 23.

3. Выделите «указателем» силуэт города, укажите инструмент Абрис/Диалог перо абриса. В окне диалога увеличьте толщину линии, в поле Каллиграфия задайте наклон пера. Примените установки к нарисованному контуру.

4. Нарисуйте фон иллюстрации: прямоугольники неба и моря.

5. Подберите цветовой переход для вечернего неба и моря, используйте настраиваемую градиентную заливку.

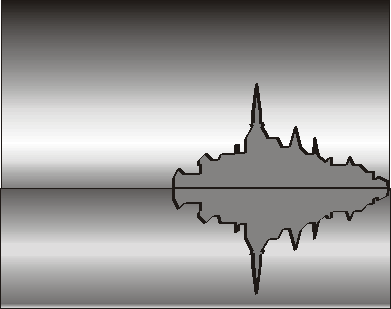

6. Создайте отражение силуэта в воде. Инструментом «указатель» выполните зеркальную копию города. Измените порядок наложения объектов. Рис. 24

Рис. 24

7. Выполните деформацию отражения силуэта города в движущейся воде. Для этого задайте прямоугольную оболочку для отражения в воде: Эффекты/Оболочка/выберите тип оболочки и примените к отражению контура.

8. В две вертикальные прямые оболочки добавьте по несколько узлов (6-8 с каждой стороны). Узлы разместите на равном расстоянии друг от друга, затем переместите эти узлы по горизонтали в разные стороны. Примените оболочку. Теперь отражение выглядит искаженным как в движущейся воде. Рис. 25.

9. Нарисуйте светящееся солнце, используйте интерактивное перетекание как в упражнении 18.

10. Измените порядок наложения объектов.

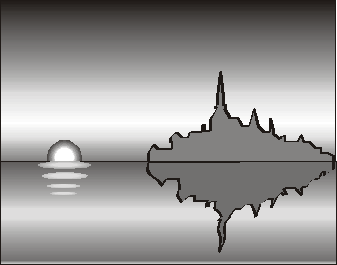

11. Нарисуйте дорожку отражения солнца в воде. Для этого создайте 4-5 копий рисунка солнца за границами рисунка. Растяните их по горизонтали, сожмите по вертикали и перенесите дорожку на иллюстрацию. Рис. 25.

12. На свободном поле рабочего окна нарисуйте ломаной линией силуэт птицы. Рис. 26 а, б.

Рис. 25

13. Преобразуйте прямые линии в кривые и изогните их. Рис. 26 в.

а б в г

Рис. 26

14. Выполните копии птиц в зеркальном отражении. Рис. 27.

Рис. 27

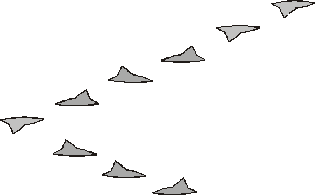

15. Нарисуйте стаю птиц. Рис.28.

Рис. 28

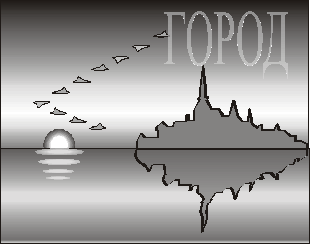

16. Перенесите птиц на иллюстрацию. Рис. 29.

Рис. 29.

17. Напишите текст для иллюстрации, увеличьте масштаб текста.

18. Назначьте текст линзой: Эффекты/Линза/Прозрачность 40 %, примените.

  1. Примените прозрачную линзу для отражения силуэта города в воде.
