Упражнение 14

Задача – создать рисунок яблока.

Цель – изучение инструмента «фигура», приобретение навыков работы с узлами.

а б в г

Рис. 13

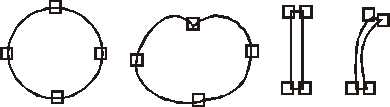

1. Вычертите окружность, маркируйте «указателем».

2. Преобразуйте круг в кривую, Упорядочить/Преобразовать в кривые. На окружности появятся четыре узла. Рис. 13 а.

3. Инструментом «фигура» переместите узлы. Рис. 13 б.

4. Вычертите прямоугольник, преобразуйте в кривую, переместите узлы. Рис. 13 в, г.

а б в г д

Рис. 14

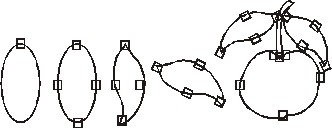

5. Вычертите эллипс. Рис. 14 а.

6. Преобразуйте его в кривую. Рис. 14 б.

7. Измените типы верхнего и нижнего узлов на Cusp (вершинные) и переместите манипуляторы кривизны узлов. Рис. 14 в.

8. Поверните листок. Рис. 14 г.

9. Соберите из нарисованных элементов яблоко. Рис. 14 д.

10. Закрасьте цветом.

Упражнение 15

Задача – изменение абриса объектов.

Цель – приобретение навыков работы с контуром объекта.

1. Выполните две копии рисунка яблока. Маркируйте их.

2. Откройте дополнительные инструменты «абриса» и выберите «Диалог перо абриса». В поле ввода Толщина измените ширину линии, в окне Каллиграфия установите наклон пера. Примените выполненные установки. Рис. 15.

Рис. 15

Упражнение 16

Задача – создать заливки цветом.

Цель – приобретение навыков работы с инструментом «заливка», или «ковшик».

1. Нарисуйте прямоугольник. Выполните 10 копий прямоугольника.

2. Закрасьте прямоугольники заливками:

а) градиентными: линейной, радиальной, конической, квадратной, с цветовым переходом двухцветным и настраиваемым;

б) заливкой узором: двухцветным, многоцветным, растровым;

в) текстурой;

г) Post Script узором.

Упражнение 17

Задача – выполнить рисунок дома.

Цель – приобретение навыков работы с узлами, эффектом перспективы.

1. Инструментом «прямоугольник» вычертите контур дома. Преобразуйте прямоугольник в кривые: Упорядочить/Преобразовать в кривые.

2. Инструментом «фигура» вставьте два узла в верхнюю линию прямоугольника.

3. Инструментом «фигура» переместите узлы, создайте силуэт крыши дома. При нажатой кнопке Ctrl узлы перемещаются по вертикали или горизонтали.

4. Нарисуйте прямоугольниками окно и дверь.

а б

Рис. 16

5. Выполните копии окон при перемещении. Перемещение выполняется в ортогональном режиме, при нажатой кнопке Ctrl

6. Создайте треугольное окно. Для этого нарисуйте квадрат, преобразуйте в кривые, удалите один узел и переместите другой. Рис. 16 а.

7. Выберите «указателем» вертикальный ряд окон. Упорядочить/Выровнять и распределить/ по левому краю.

8. Также выровняйте другие ряды окон.

9. Выполните копию рисунка и измените вид второго дома.

10. Уменьшите копию дома. Рис. 16 б.

11. Создайте вид улицы. Переместите дома. Рис. 17.

12. Закрасьте цветом. Измените порядок наложения домов друг на друга.

13. Инструментом «указатель» выберите рамкой оба дома. Объедините их, нажмите кнопку Combine в строке свойств.

14. Эффекты/Добавить перспективу. Рис. 18.

Рис. 17

Рис. 18
