Упражнение 7
Задача – нарисовать ветку дерева.
Цель – получение навыков редактирования объектов инструментом «указатель». Вращение и наклон объектов.
1. Создайте копию листа дерева, выполненного в упражнении 5.
2. Маркируйте лист. Щелкните на контуре листа «указателем» дважды. Вид маркеров изменится на стрелки.
3. Угловые стрелки позволяют поворачивать объект. Подведите курсор к угловой стрелке, когда вид курсора изменится, нажмите левую кнопку мыши и, удерживая ее, переместите курсор. Поверните лист.
4. Перенесите курсором центр вращения объекта к основанию листа и поверните лист. Создайте при вращении копии так же, как создавали при перемещении. Рис. 7 а.
5. Выполните копию листа. Маркируйте его.
6. Боковые стрелки предназначены для наклона объекта. Наклоните объект по горизонтали и по вертикали. Создайте копию при наклоне. Рис. 7 б.
7. Команда Упорядочить/Преобразования/Вращение. Установите наклон 300, выберите базовую точку центра вращения – левый нижний угол объекта. Примените к дубликату.
8. Команда Упорядочить/Преобразования/Скос. Установите скос по горизонтали и вертикали, выберите базовую точку – левый нижний угол объекта. Примените к дубликату.
а б
Рис. 7. Ветка
Упражнение 8
Задача – создать узор.
Цель – изучение команд редактирования объектов. Создание копий.
1. Нарисуйте звезду. Маркируйте ее.
2. Правка/Клонировать. Клон является копией и расположен выше и правее родительского объекта.
3. Переместите клон.
4. Создайте с начального объекта второй клон и переместите.
5. Выделите первый – «родительский» объект и уменьшите. Клоны подвергнутся тем же изменениям.
Упражнение 9
Задача – создать узор.
Цель – приобретение навыков редактирования объектов командой Упорядочить/Преобразования.
1. Нарисуйте многоугольник, выберите команду Упорядочить / Преобразования / Размер. В свитке «Размер» измените размер, примените к дубликату. Копию перенесите.
2. Выделите многоугольник, Упорядочить / Преобразования / Положение. Назначьте новое положение, примените к дубликату.
3. Выделите многоугольник, Упорядочить / Преобразования / Масштаб и отображение. Назначьте новый масштаб, примените к дубликату.
Выделите многоугольник, Упорядочить / Преобразования / Масштаб и отображение. Назначьте отображение, примените к дубликату.
Упражнение 10
Задача – нарисовать квадрат со скругленными углами.
Цель – изучение инструмента «фигура», приобретение навыков работы с узлами геометрических фигур.
а б в
Рис. 8
1. Вычертите квадрат. Выделите «указателем». Рис. 8 а.
2. Инструментом «фигура» укажите на контур квадрата. В углах квадрата появятся узлы.
Выберите указателем узел квадрата. Нажмите левую кнопку мыши и, удерживая ее, переместите узел, скруглите углы. Рис. 8 б, в.
Упражнение 11
Задача – создать эллипс, сегменты эллипса, дуги.
Цель – изучение инструмента «фигура», приобретение навыков работы с узлами геометрических фигур.

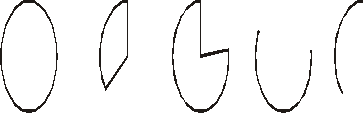

1. Вычертите эллипс. Маркируйте «указателем». Рис. 9 а.
2. Выполните копию. Инструментом «фигура» переместите узел, удерживая курсор внутри овала. Рис. 9 б, в.
3. Выполните копию. Инструментом «фигура» переместите узел, указывая узел курсором снаружи овала. Рис. 9 г, д.
а в г д е
Упражнение 12
Задача – создать плавную кривую линию из отрезка прямой. Создать отрезок прямой из кривой линии.
Цель – изучение инструмента «фигура», приобретение навыков работы с узлами.
а б в
Рис. 10
1. Инструментом «кривая» вычертите горизонтальный отрезок.
2. Инструментом «фигура» укажите отрезок, появятся «узлы» прямой. Рис. 10 а.
3. Создайте новые узлы на отрезке. Для создания узла щелкните указателем на прямой, появится черный кружок – маркер будущего узла. Щелкните на пиктограмме «+», расположенной в строке свойств инструментов. На отрезке выполнен новый узел. Создайте на отрезке несколько новых узлов. Рис. 10 б.
4. Выполните копию линии. Переместите узлы инструментом «фигура». Рис. 10 в.
а б в
Рис. 11
5. Выполните копию линии и преобразуйте прямые линии в кривые. Для этого выделите инструментом «фигура» узел и щелкните на кнопку Curve (кривая) в строке свойств. Затем подведите курсор к линии, расположенной левее узла, нажмите левую кнопку мыши и, удерживая кнопку, изогните линию. Рис. 11 а.
6. Выполните копию линии. Укажите узел на линии и преобразуйте его в вершинный, для этого щелкните на кнопку Cusp (вершина) в строке свойств. Переместите манипуляторы кривизны узла, измените вид кривой линии. Рис. 11 б.
7. Выполните копию линии. Вставьте узлы. Рис. 11 в.
8. Переместите узлы. Рис. 12 а.
9. Выполните копию линии. Удалите узлы на кривой линии. Для того чтобы удалить узел, следует выделить его инструментом «фигура» и щелкнуть на пиктограмме (-) в строке свойств. Рис.12 б.
10. Преобразуйте кривые в прямые. Для этого выделите узел и щелкните на кнопке Line (прямая) в строке свойств. Рис. 12 в.
11. Выполните копию линии. Укажите узел в середине линии и щелкните на пиктограмме «Разъединить кривую», расположенную в строке свойств. Прямая будет разорвана. Рис. 12 г.
12. Переместите разорванные узлы. Рис. 12 д.
а б в
г д е
Рис. 12
11. Выделите «указателем» разорванные отрезки, обведите их маркировочной рамкой. Объедините отрезки. Для этого щелкните на кнопке Combine (объединить) в строке свойств.
12. Соедините разорванные узлы прямой. Выберите инструмент «фигура» и выделите два разорванных узла. Несколько узлов можно выделить, указывая узлы при нажатой кнопке Shift, или можно обвести узлы рамкой. Затем щелкните в строке свойств на пиктограмме «Замкнуть кривую». Рис. 12 е.
