Упражнение 4
Задача – нарисовать линию «свободной рукой» и линию из нескольких прямых сегментов.
Цель – приобретение навыков рисования инструментом «кривая».
а б в г

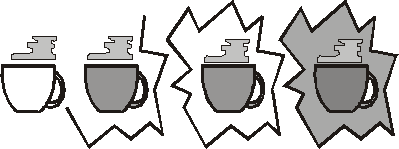

Рис. 4. Чашка
1. Инструментом «масштаб» увеличьте рисунок чашки на экране.
2. Нарисуйте пар, поднимающийся над чашкой. Выберите инструмент «кривая», нажмите левую кнопку мыши в начале линии и, не отпуская ее, нарисуйте «свободной рукой» кривую замкнутую линию. Постарайтесь, чтобы первая и последняя точки линии совпали. Рис. 4 а.
3. Переместите рисунок. Залейте цветом.
4. Вычертите ломаную линию вокруг чашки. Выберите инструмент «кривая», щелкните левой кнопкой мыши в начале линии, отпустите кнопку мыши и переместите курсор. От начальной точки линии тянется «резиновая нить». Во второй точке ломаной линии щелкните дважды левой кнопкой мыши, в результате вычерчена прямая линия. Переместите курсор в третью точку и щелкните дважды левой кнопкой мыши – создан второй сегмент ломаной линии. Нарисуйте ломаную линию дальше, последнюю точку линии совместите с первой. Закончите вычерчивание одним щелчком левой кнопки мыши. Если при вычерчивании ломаной линии удерживать клавишу Ctrl, то угол наклона прямых кратен 15 градусам. Рис. 4 б, в.
Залейте рисунок цветом. Измените порядок наложения геометрических фигур. Рис. 4 г.
Упражнение 5
Задача – нарисовать лист дерева.
Цель – приобретение навыков рисования линий Безье.
а б в г
Рис. 5. Лист
1. Откройте дополнительные инструменты «кривой» и выберите инструмент «кривая Безье». Щелкните левой кнопкой мыши в начальной точке кривой, отпустите кнопку и переместите курсор во вторую точку линии. В конечной точке первого сегмента кривой нажмите левую кнопку мыши и, не отпуская ее, переместите курсор – линия изогнется. Добейтесь необходимого вида кривой линии и отпустите кнопку мыши. Далее переместите курсор в следующую точку кривой, нажмите левую кнопку мыши и, не отпуская ее, изогните кривую и т.д. Последнюю точку кривой совместите с первой – замкните линию. Рис. 5 а, б, в.
2. Нарисуйте прожилки листа.
3. Чтобы выйти из режима рисования «Безье», выберите инструмент «указатель».
4. Залейте рисунок цветом. Измените порядок наложения объектов Рис. 5 г.
Упражнение 6
Задача – создать копии, изменить свойства и масштаб объектов.
Цель – получение навыков редактирования объектов инструментом «указатель»: выбор одного и нескольких объектов, построение копий, изменение свойств и масштаба объектов.
а б в г

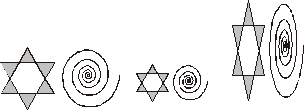

Рис. 6. Звезда, спираль
1. Чтобы изменить свойства многоугольника, щелкните дважды на инструменте «многоугольник», развернется окно диалога Option – Свойства объекта. Измените количество вершин многоугольника на 6, измените вид на звездчатый. Установите выбранные свойства, для этого нажмите на клавиатуре клавишу Enter. Клавиша – Esc выход из окна диалога Option без изменения свойств объекта. Таким же образом можно изменять свойства и других инструментов.
2. Нарисуйте звезду. Рис. 6 а.
3. Откройте дополнительные инструменты «многоугольника», выберите спираль, измените ее свойства. Нарисуйте спираль. Рис. 6 б.
4. Выделить все объекты можно с помощью команды Правка/Выделить все.
5. Выберите группу объектов. Для этого установите курсор левее и ниже группы объектов и, нажав левую кнопку мыши, перемещайте курсор, чтобы образующаяся при этом на экране пунктирная рамка заключила ваши объекты. Объекты, полностью попавшие в рамку, будут выбраны. Вокруг объектов появятся черные квадратики- маркеры.
6. Можно выделить несколько объектов иначе. Для этого следует выбрать «указателем» первый объект, затем нажать клавишу Shift и, удерживая ее, щелкнуть на контуре второго. Если из группы выбранных объектов необходимо исключить объект, нужно нажать клавишу Shift и указать объект. Выберите звезду и спираль.
7. Нажмите кнопку Ctrl и, не отпуская ее, переместите группу объектов, перемещение выполняется строго горизонтально или вертикально.
8. Создайте копию выбранных объектов. Чтобы получить копию при перемещении, следует в конечной точке перемещения при нажатой левой кнопке мыши одновременно нажать правую кнопку мыши, затем сначала отпустить левую кнопку, а потом правую.
9. Угловые маркеры объектов предназначены для масштабирования объектов. Подведите курсор к угловому маркеру, когда вид курсора изменится, нажмите левую кнопку мыши и, удерживая ее, переместите курсор. Объекты пропорционально увеличиваются или уменьшаются. Выполните копию объектов при масштабировании так же, как выполняли при перемещении. При нажатой кнопке Shift увеличение и уменьшение объектов выполняется по четырем направлениям. Рис. 6 в.
10. Боковые маркеры – растяжение и сжатие объектов. Подведите курсор к боковому маркеру, когда вид курсора изменится, нажмите левую кнопку мыши и, не отпуская ее, переместите курсор. Растяните или сожмите объекты по вертикали и горизонтали. Создайте копию объектов при растяжении. При нажатой кнопке Shift растяжение и сжатие объектов выполняется в противоположные стороны. Рис. 6 г.
Выполните зеркальное отображение объекта. Выберите объект. Поведите курсор к боковому маркеру и при нажатой левой кнопке мыши перетяните маркер за противоположный край объекта. Если при этом удерживать кнопку Ctrl, сохраняются размеры и пропорции объекта. Создайте копию зеркального отображения объекта.
