Упражнение 1
Задача – создать рисунок фонаря из простых геометрических фигур: прямоугольников, эллипсов. Закрасить цветом.
Цель – овладение техникой построения объектов из простых геометрических фигур.
а б в г д

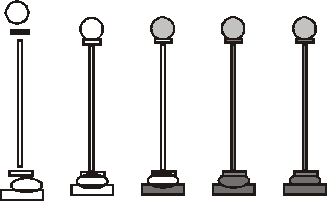

Рис. 1. Фонарь
1. Инструментами «прямоугольник» и «эллипс» нарисуйте элементы фонаря. При нажатой клавише «Ctrl» создаются квадраты, окружности, правильные многоугольники. Рис. 1 а.
2. Инструментом «масштаб» увеличьте изображение рисунка на экране.
3. Если элемент рисунка необходимо удалить, следует выбрать инструмент «указатель», затем щелкнуть на контуре объекта. Элемент объекта будет выделен, заключен в прямоугольник из восьми маленьких черных квадратов. В строке состояния появится сообщение о форме объекта, его размерах и координатах. Нажмите клавишу «Delete» (удалить) на клавиатуре.
4. Если необходимо отменить последнюю выполненную команду: Правка/ Отменить .
5. Если необходимо вернуть ошибочно отмененную команду, нажмите пиктограмму –
6. Переместите прямоугольники и окружности рисунка – соберите из отдельных элементов фонарь. Для этого выберите инструмент «указатель», щелкните на контуре элемента рисунка и, удерживая нажатой кнопку мыши, переместите элемент в соответствии с рисунком. Чтобы снять маркировку с выбранного объекта,. щелкните на свободном поле страницы. Рис. 1 б.
7. Закрасьте рисунок цветом. Инструментом «указатель» щелкните на контуре объекта, затем выберите цвет в палитре цветов на экране справа. Заливаются цветом только замкнутые объекты. Рис. 1 в, г.
8. Измените порядок наложения геометрических фигур друг на друга. Для этого в меню Упорядочить выберите команду Порядок и укажите необходимый порядок: поверх всех или ниже всех. Рис. 1 д.
Упражнение 2
Задача – нарисовать дерево простыми геометрическими фигурами. Закрасить цветом.
Цель – овладение техникой построения рисунков объединением объектов.
1. Инструментами «прямоугольник» и «эллипс» нарисуйте дерево. Рис. 2 а.
2. Передвиньте элементы рисунка. Рис. 2 б.
3. В меню Упорядочить выберите команду Порядок / Объединение. Развернется свиток «Объединение». Маркируйте указателем одну окружность. В свитке «Объединение» выберите «Объединить с...» и укажите вторую окружность, которая пересекается с первой.
4. Объедините последовательно остальные окружности, составляющие крону дерева. Рис. 2 в, г.
5. Закрасьте рисунок цветом.
6. Измените порядок наложения геометрических фигур друг на друга. Рис. 2 д.
а б в г д
Рис. 2. Дерево
Упражнение 3
Задача – создать рисунок чашки из простых геометрических фигур исключением объектов, закрасить цветом.
Цель- овладение техникой построения рисунков исключением объектов.
а б в г д

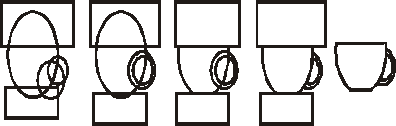

Рис. 3. Чашка
1. Инструментами «прямоугольник» и «эллипс» нарисуйте элементы чашки. Рис. 3 а.
2. Передвиньте элементы в соответствии с рисунком. Рис. 3 б.
3. В меню Упорядочить выберите команду Исключение. Развернется свиток «Исключение». Выделите указателем прямоугольник и в свитке «Исключение» нажмите кнопку «Исключение», укажите контур эллипса чашки.
4. Также и из второго прямоугольника исключите эллипс чашки. Рис. 3 в.
5. Из эллипса чашки последовательно исключите две окружности ручки. Рис. 3 г.
6. Удалите вспомогательные прямоугольники. Рис.3 д.
7. Залейте рисунок цветом.
Измените порядок геометрических фигур.
