Нижегородский государственный педагогический университет
Учебно-методический комплекс
«Анатомия центральной нервной системы»
для студентов психолого-педагогического
факультета, специальность «Психология»
Нижний Новгород
2012 год
Авторы-составители:
М.К. Паренко, Е.Л. Агеева, А.А.. Лекомцева, Ю.В. Егорова, Н.Н. Шеромова
Печатается по решению кафедры анатомии, физиологии и ОБЖ человека

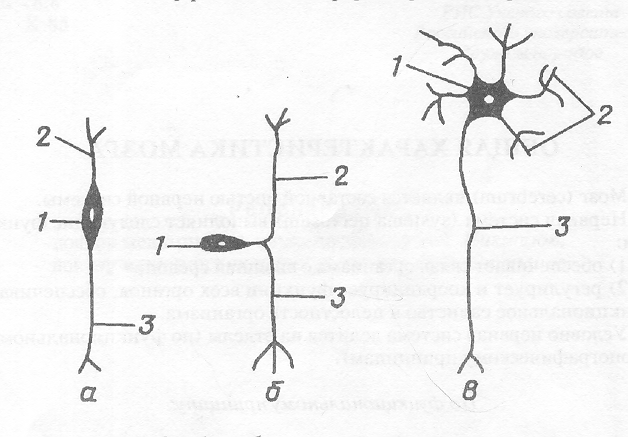

Рис. 1. Морфологические формы зрелых нейронов
а – биполярный нейрон. б – псевдоуниполярный нейрон. в – мультиполярный нейрон. 1. – тело (сома) нейрона. 2. – дендриты. 3. – аксон (нейрит).
Задание: укажите стрелками направление движения нервного импульса по отросткам нейрона
Рис. 2. Мотонейрон спинного мозга позвоночного
Задание: подпишите все неподписанные элементы рисунка

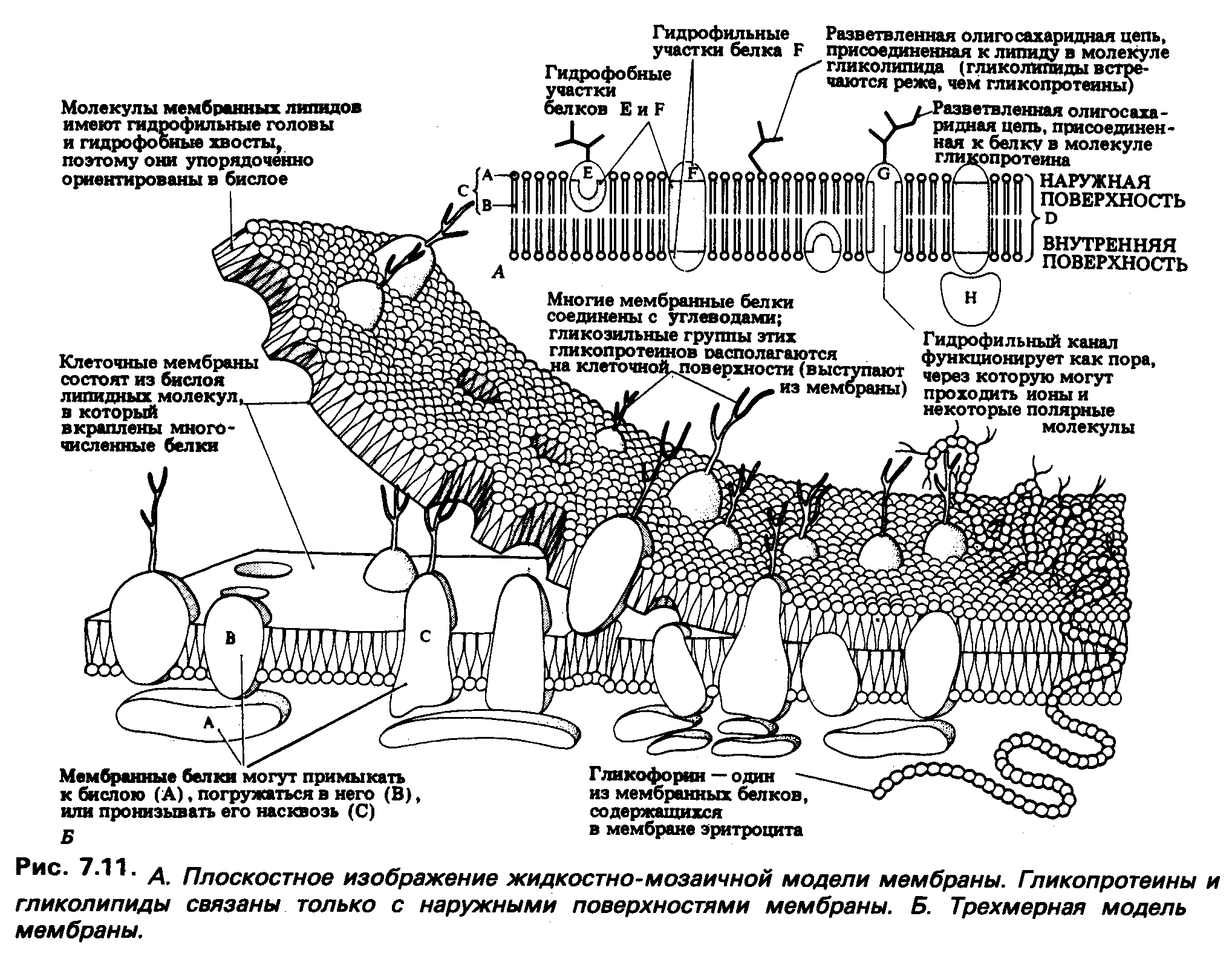

Рис. 3. Плоскостное изображение жидкостно-мозаичной модели мембраны.
Задание: напишите функции основных видов белков мембраны.

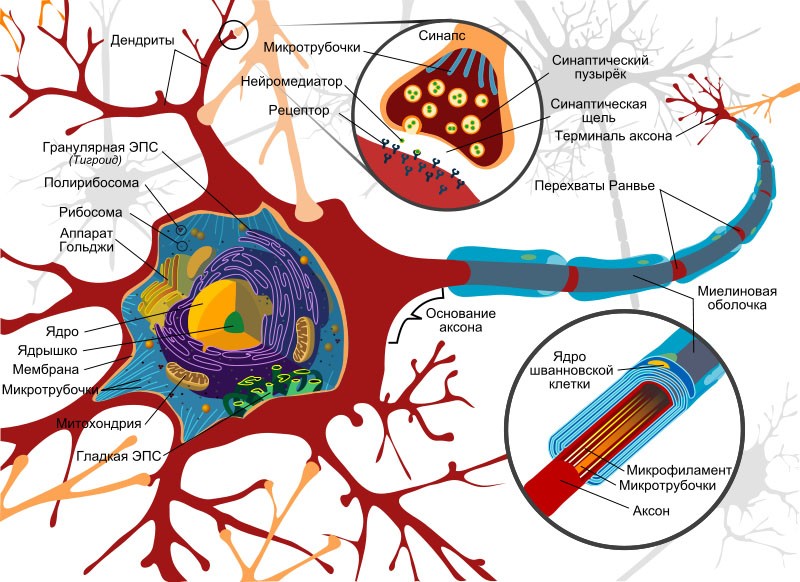

Рис. 4 Внутриклеточное строение нейрона
Задание: перечислите органоиды нейрона и укажите их функции.

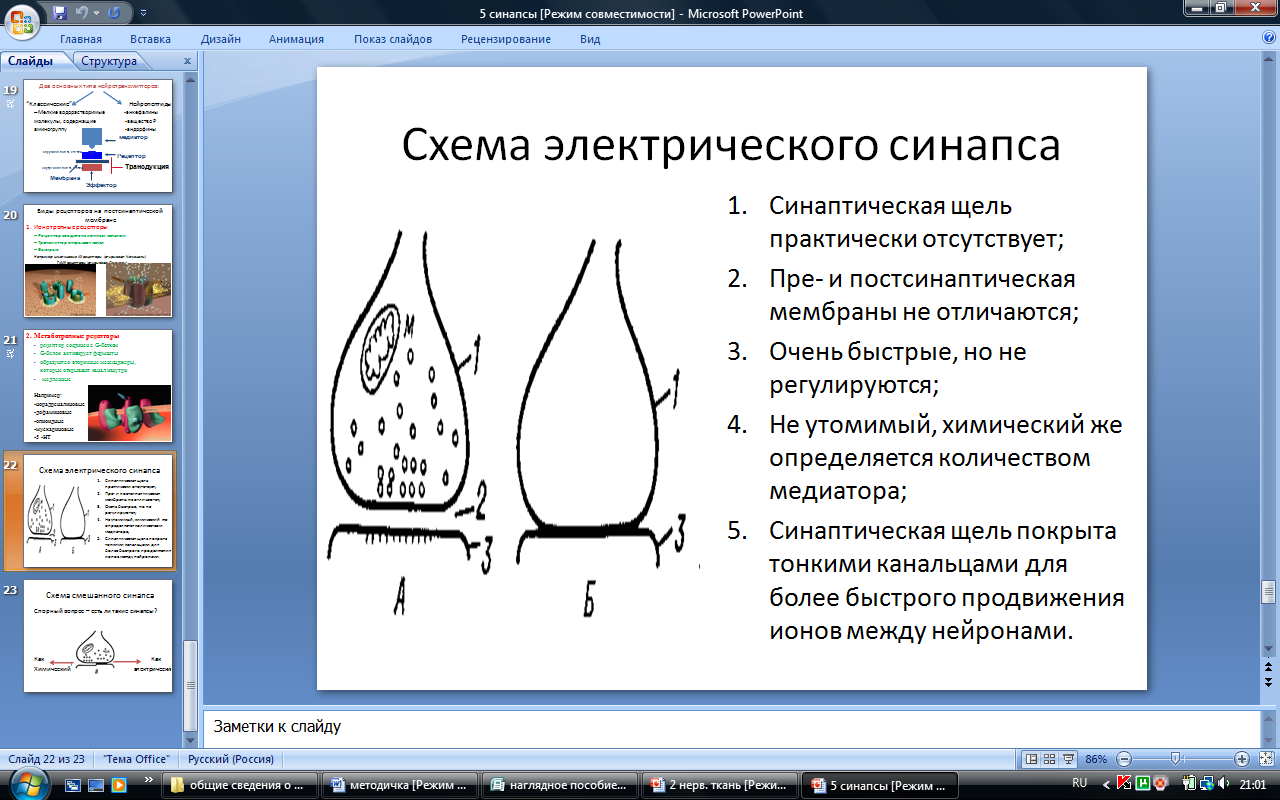

Рис. 6 Строение электрического синапса и его сравнительная характеристика с химическим синапсом
Задание: подпишите все части синапса. Напишите, чем отличается химический синапс от электрического

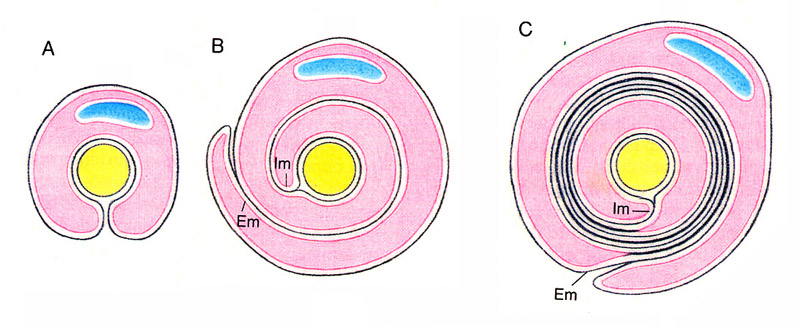

Рис. 7 Образование миелиновой оболочки
Задание: 1. напишите, как формируется миелиновая оболочка; 2. укажите значение миелиновой оболочки.

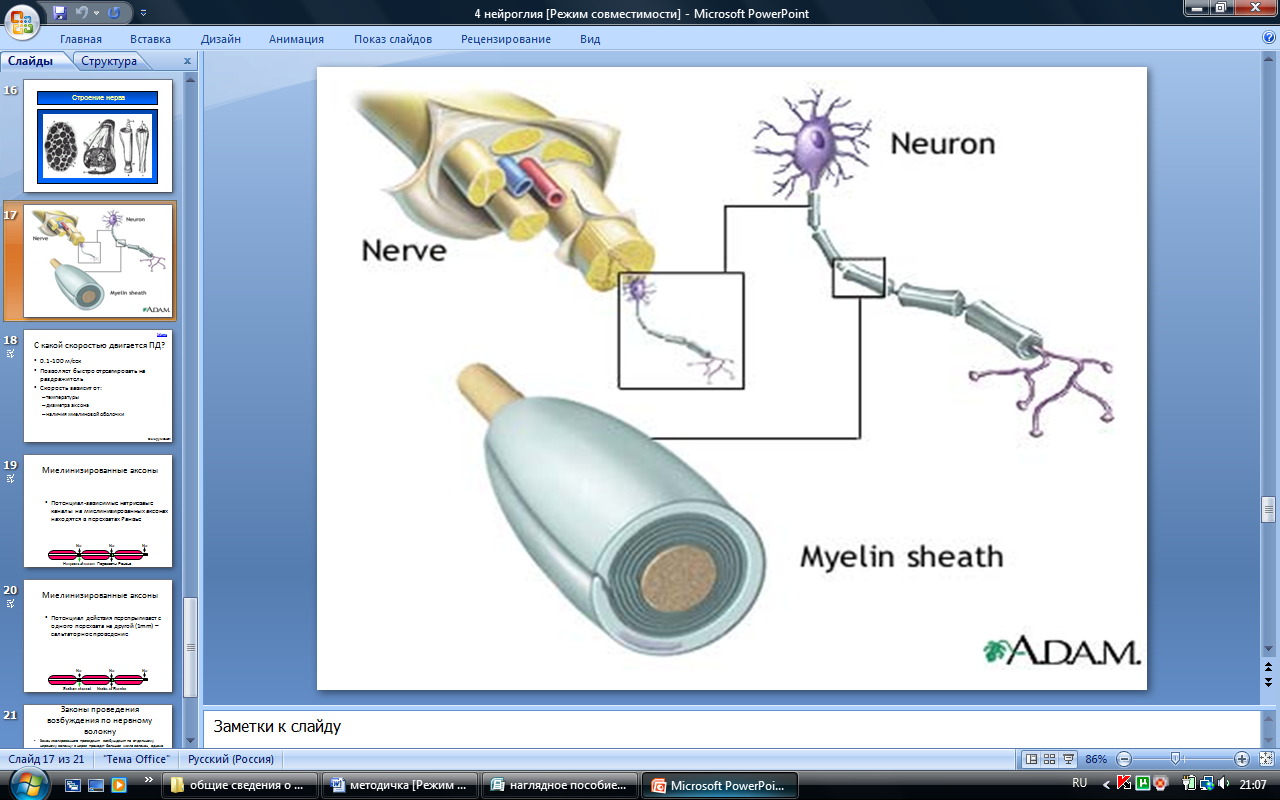

Рис. 8 Организация нерва и мякотного волокна
Задание: 1. перечислите три оболочки нерва; 2. какой нерв называют смешанным.

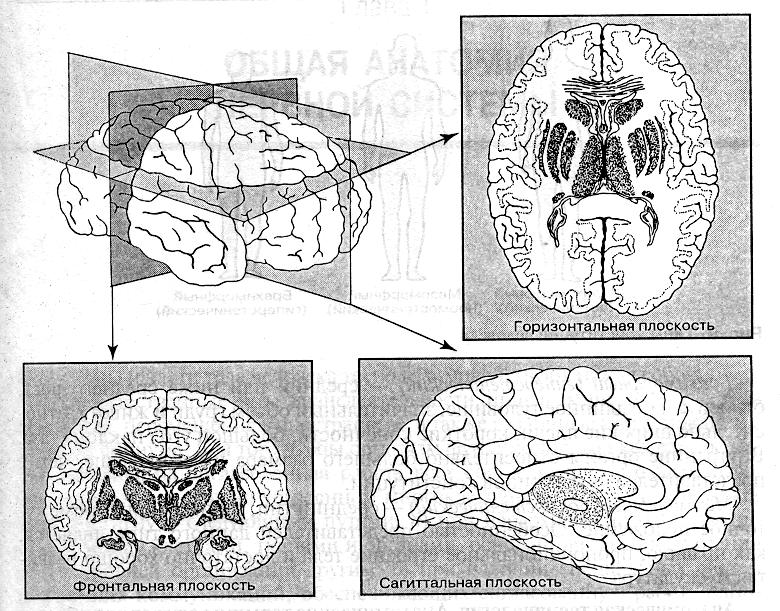

Рис.9 Анатомические плоскости сечения мозга
Задание: рядом с каждым рисунком напишите соответствующие номера рисунков, представленные в методичке

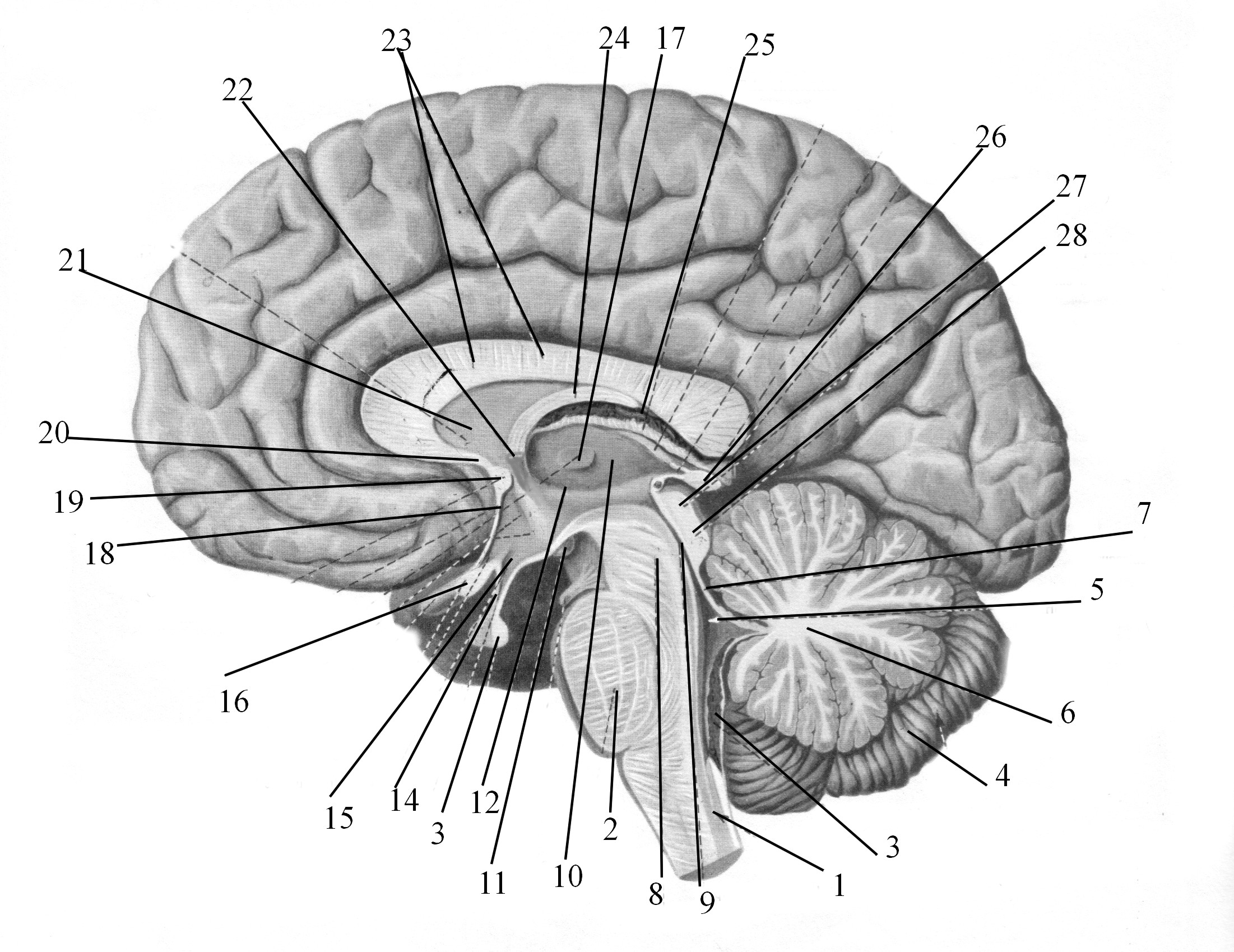

Рис. 10 Головной мозг (сагиттально-срединный разрез головного мозга, медиальная поверхность)
1.Продолговатый мозг. 2. мост. 3. сосудистый пучок четвертого желудочка. 4. мозжечок. 5. четвертый мозговой желудочек. 6. белое вещество мозжечка. 7. верхний мозговой парус. 8. ножка мозга. 9.водопровод; 10. таламус. 11. мамиллярные тела. 12. борозда гипоталамуса. 13. гипофиз. 14. воронка гипофиза. 15. серый бугор. 16.зрительный перекрест. 17. межталамическое сращение. 18. пограничная пластинка. 19. передняя белая спайка. 20. передняя пластинка. 21.прозрачная перегородка. 22. колонны свода; 23.волокна мозолистого тела. 24. свод; 25. сосудистый пучок третьего желудочка. 26.эпифиз. 27.верхние бугры четверохолмия. 28. нижние бугры четверохолмия.
Задание: заштриховать разными цветами 6 отделов головного мозга, заполните таблицу 1 на стр. 26
Рис. 11 Головной мозг (основная поверхность)
1.Обонятельная луковица. 2. Обонятельный тракт. 3. Обонятельный треугольник. 4.Переднее продырявленное вещество. 5. Зрительный тракт. 6.Гипофиз. 7. Воронка гипофиза. 8. Серый бугор. 9. Сосковые тела. 10.Межножковая ямка. 11. Заднее продырявленное вещество. 12.Ножка среднего мозга. 13. Мост. 14. Борозда основания моста. 15. Оливы. 16.Пирамиды. 17. Перекрест пирамид продолговатого мозга. 18.Мозжечок. 19.Промежуточный нерв. 20.Спинной мозг. 21.Спинномозговые нервы.
Черепномозговые нервы: I пара – обонятельный II пара – зрительный, III – глазодвигательный, IV – блоковой, V – тройничный, VI – отводящий, VII – лицевой, VIII – преддверно-улитковый, IX – языкоглоточный. X – блуждающий, XI – добавочный, XII – подъязычный.
Задание: заштриховать разными цветами 6 отделов головного мозга, заполните таблицу 1 на стр. 26

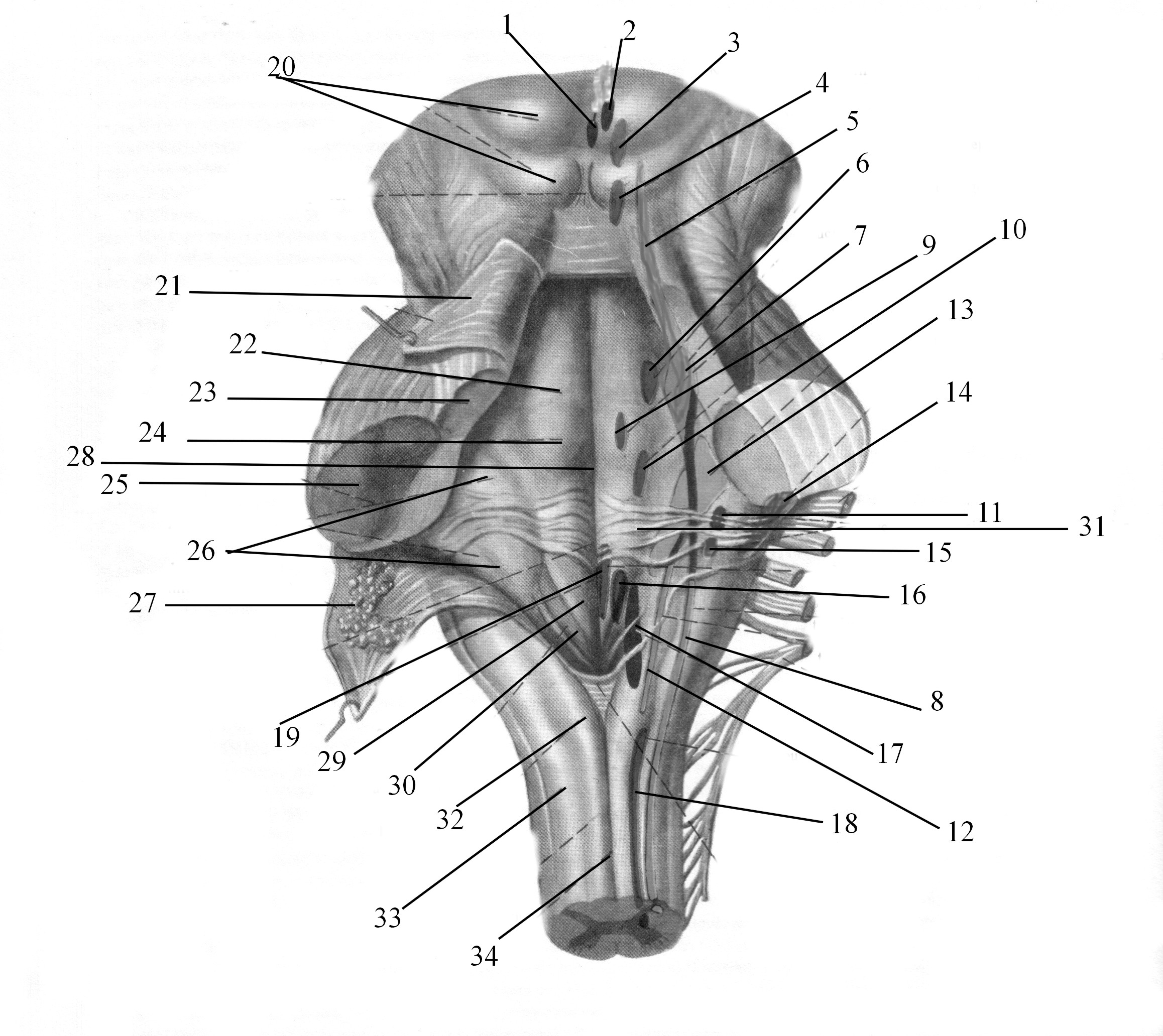

Рис. 12 Ромбовидная ямка с ядрами черепно-мозговых ядер
III пара - глазодвигательный нерв, его ядра: 1. Непарное срединное ядро, 2.ядро добавочного нерва – Якубовича 3. Ядро глазодвигательного нерва. IV пара – блоковой нерв: 4. Ядро блокового нерва. V пара – тройничный нерва, его ядра: 5. Ядро среднемозгового пути тройничного нерва, 6. Двигательное ядро тройничного нерва. 7.Мостовое ядро тройничного нерва. 8.Ядро спинномозгового пути тройничного нерва. VI пара – отводящий нерв: 9. Ядро отводящего нерва. VII пара – лицевой нерв, его ядра: 10. Двигательное ядро лицевого нерва, 11. Верхнее слюноотделительное ядро, 12.Ядро одиночного пути. VIII пара – преддверно-улитковый нерв, его ядра: 13.Вестибулярные ядра (Дейтерса, Швальбе, Роллера, Бехтерева), 14. Слуховые ядра (переднее и заднее улитковые). IX пара – языкоглоточный нерв, его ядра: 15. Нижнее слюноотделительное, 16. Двойное ядро. 12. Ядро одиночного пути. X пара – блуждающий нерв, его ядра: 17. Дорзальное ядро, 12. Ядро одиночного пути. XI пара – добавочный нерв, его ядра: 18. Ядро добавочного нерва. XII пара – подъязычный нерв, его ядра: 19. Ядро подъязычного нерва.
20. Четверохолмие. 21. Верхний мозговой парус. 22. Срединное возвышение. 23.Верхняя ножка мозжечка. 24. Лицевой бугорок. 25.Средняя ножка мозжечка. 26.Преддверное поле. 27. Нижний мозговой парус. 28. Срединная борозда. 29.Треугольник подъязычного нерва. 30. Треугольник блуждающего нерва. 31.Мозговые полоски. 32.Бугорок тонкого ядра. 33. Бугорок клиновидного ядра. 34.Задняя срединная борозда.
Задание: укажите на рисунке условные границы, разделяющие отделы головного мозга.
|
|
Рис. 13 Желудочки мозга (сбоку) 1.передний рог бокового желудочка. 2. нижний рог бокового желудочка; 3.задний рог бокового желудочка. 4.межжелудочковое отверстие. 5. третий мозговой желудочек. 6.водопровод. 7. четвертый мозговой желудочек. 8.верхушка шатра IV желудочка. 9. латеральные карманы IV желудочка. 10.спинномозговой канал.
|
|
|
|
Задание: напишите ниже для каждого отдела мозга название мозговой полости.

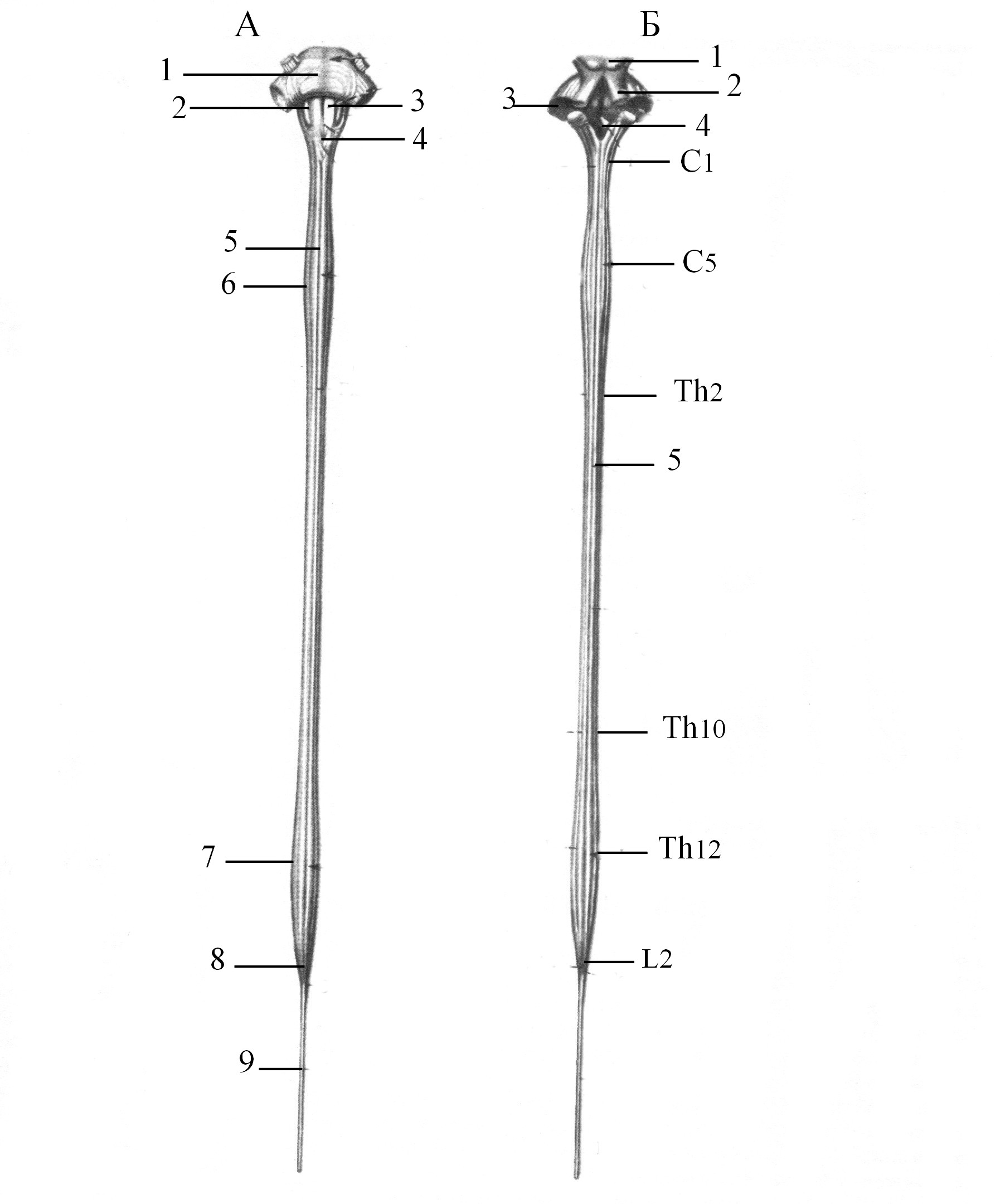

Рис. 15. Спинной мозг в целом
А – вид спереди: 1. Мост. 2. Олива. 3. Пирамида. 4. Перекрест пирамид. 5.Передняя срединная щель. 6. Шейное утолщение. 7. Поясничное утолщение. 8. Мозговой конус. 9.Концевая нить.
В – вид сзади: 1. Нижние бугорки четверохолмия. 2. Верхние ножки мозжечка. 3. Средние ножки мозжечка. 4. Ромбовидная ямка. 5. Задняя срединная борозда.
Проекция позвонков: С1, С5 – 1 и 5 шейных. Тh2, Th10, Th12 – 2, 10, 12 грудных. L2 – 2 поясничного.
Задание: какие фрагменты головного мозга на рисунке помогают отличить переднюю и заднюю поверхность спинного мозга.

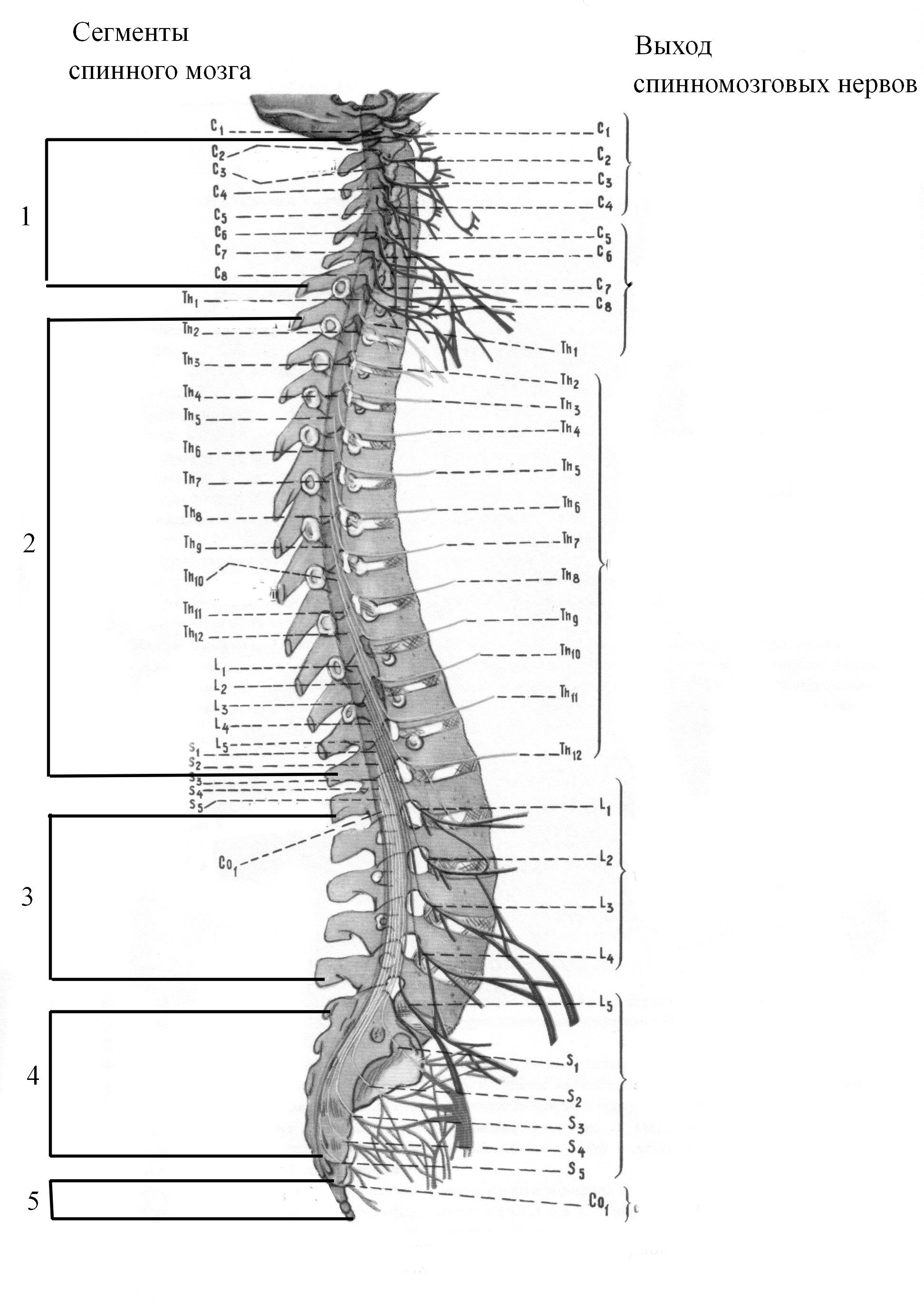

Рис. 16. Проекция спинномозговых сегментов, корешков и нервов на позвоночный столб
Позвонки: 1. Шейные. 2. Грудные. 3. Поясничные. 4. Крестцовые (крестец). 5.Копчиковые. С1-С8 – шейные сегменты спинного мозга и шейные спинномозговые нервы. Th1-Th12 – грудные. L1-L5 – поясничные. S1-S5 – крестцовые. Co – копчиковые.
Задание: заштрихуйте разными цветами отделы спинного мозга и соответствующие им спинно-мозговые корешки и нервы.

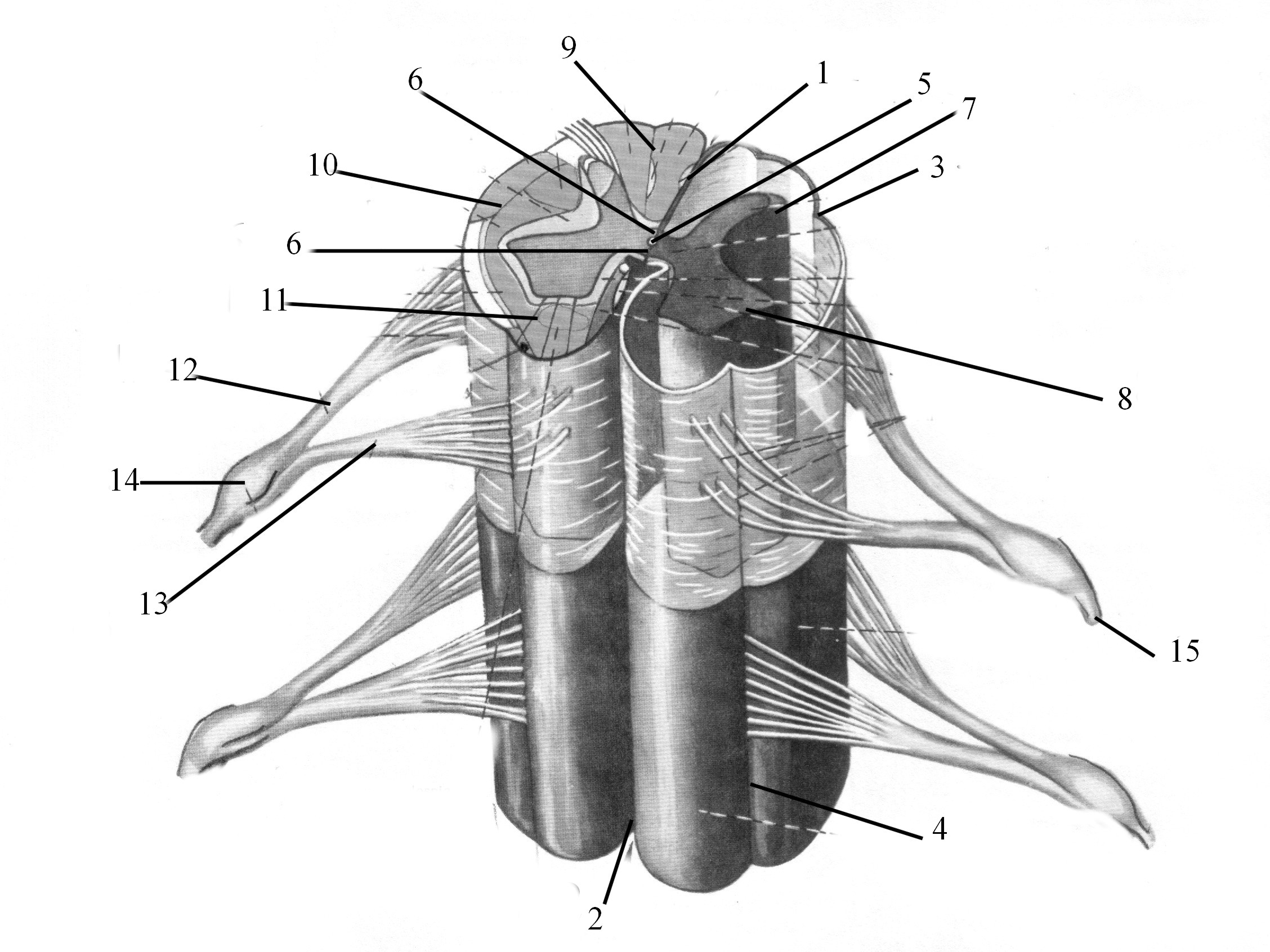

Рис. 17. Строение сегмента спинного мозга
(На примере 2 шейных сегментов)
1. Задняя срединная борозда. 2. Передняя срединная щель. 3. Задняя боковая борозда. 4.Передняя боковая борозда. 5. Центральный спинномозговой канал. 6. Передняя и задняя серые спайки. 7. Задний столб. 8. Передний столб. 9-11. Задний, боковой и передний канатики. 12.Задний корешок. 13. Передний корешок. 14. Спинномозговой узел. 15.Спинномозговой нерв.
Задание: 1) покажите стрелками направление движения нервных импульсов по спинно-мозговым корешкам; 2) заполните таблицу «Строение и функции спинно-мозговых трактов»:
Название тракта |
Столбы спинного мозга |
Место окончания тракта |
Функция тракта |
Восходящие (чувствительные) пути |
|||
Голля |
|
|
|
Бурдаха |
|
|
|
Флексига |
|
|
|
Говерса |
|
|
|
Дорсальный спинноталамический |
|
|
|
Вентральный спинноталамический |
|
|
|
Спинно—тектальный путь |
|
|
|
Нисходящие (двигательные) пути |
|||
Латеральный пирамидный |
|
|
|
Красноядерно—спинномозговой |
|
|
|
Дорсальный вестибулоспинальный |
|
|
|
Вентральный вестибулоспинальный |
|
|
|
Оливоспинномозговой |
|
|
|
Ретикулярно—спинномозговой |
|
|
|
Тектоспинальный |
|
|
|
Вентральный пирамидный |
|
|
|

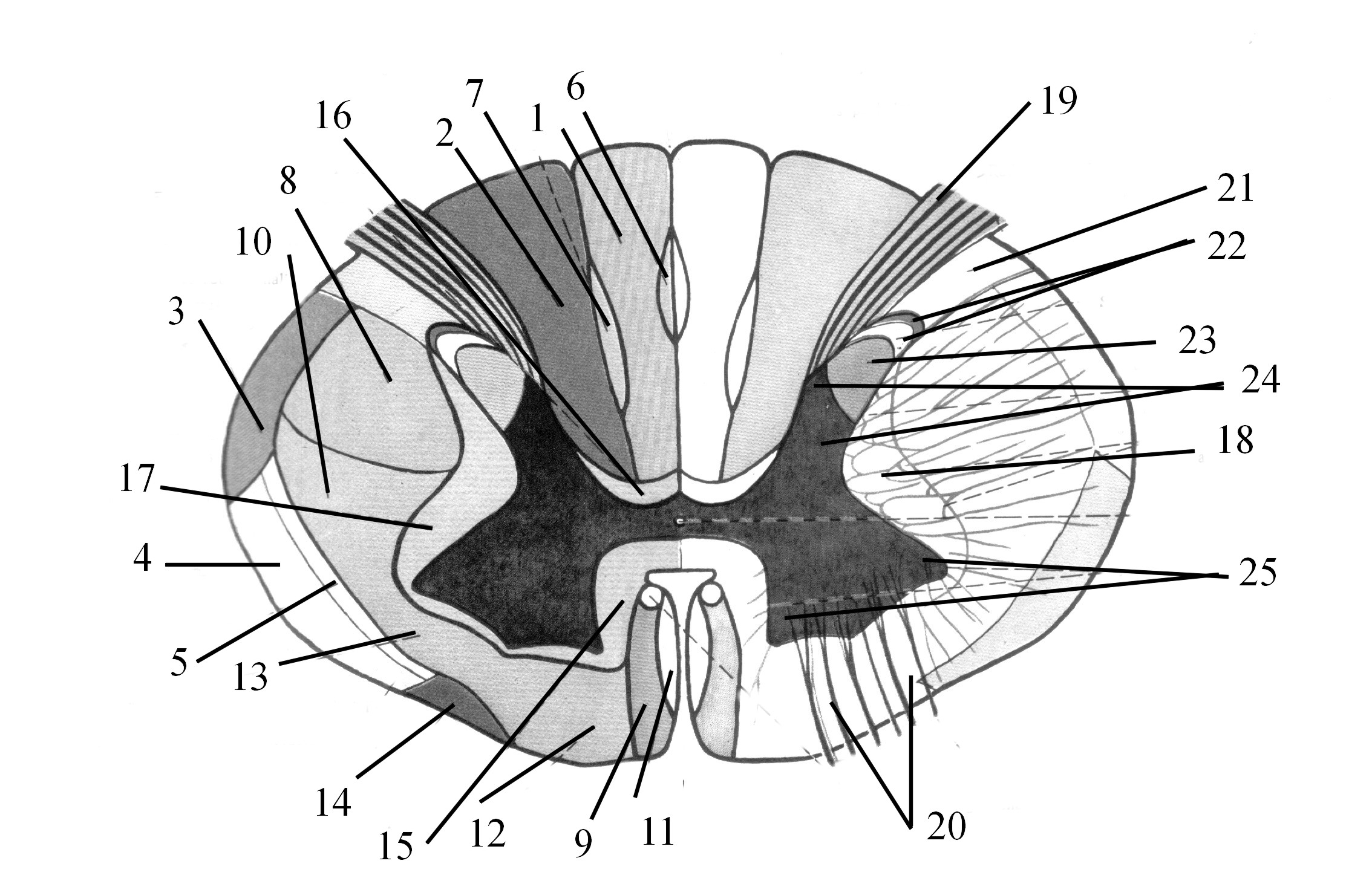

Рис. 18. Проводящие пути спинного мозга
Восходящие пути спинного мозга: 1. тонкий пучок (Голля). 2. клиновидный пучок (Бурдаха). 3. задний спинно-мозжечковый (Флексига). 4. передний спинно-мозжечковый (Говерса). 5.боковой и передний спинно-таламический. 6.овальный пучок заднего канатика. 7. пучок в форме запятой.
Нисходящие пути спинного мозга: 8. боковой кортико-спинальный (пирамидный). 9.передний кортико-спинальный (пирамидный). 10. рубро-спинальный (Монакова). 11. текто-спинальный (покрышечный). 12. передний вестибуло-спинальный. 13. боковой вестибуло-спинальный. 14. оливо-спинальный.
Проприоспинальные пути: 15. вентральный межсегментарный. 16. дорсальный межсегментарный;. 17. латеральный межсегментарный.
18. ретикулярная формация. 19. задний корешок. 20. передний корешок. 21.краевая зона. 22. желатинозная субстанция. 23. вершина заднего рога. 24.задний рог. 25. передний рог.
Задание: перечислите тракты, которые располагаются в задних, боковых и передних корешках соответственно.

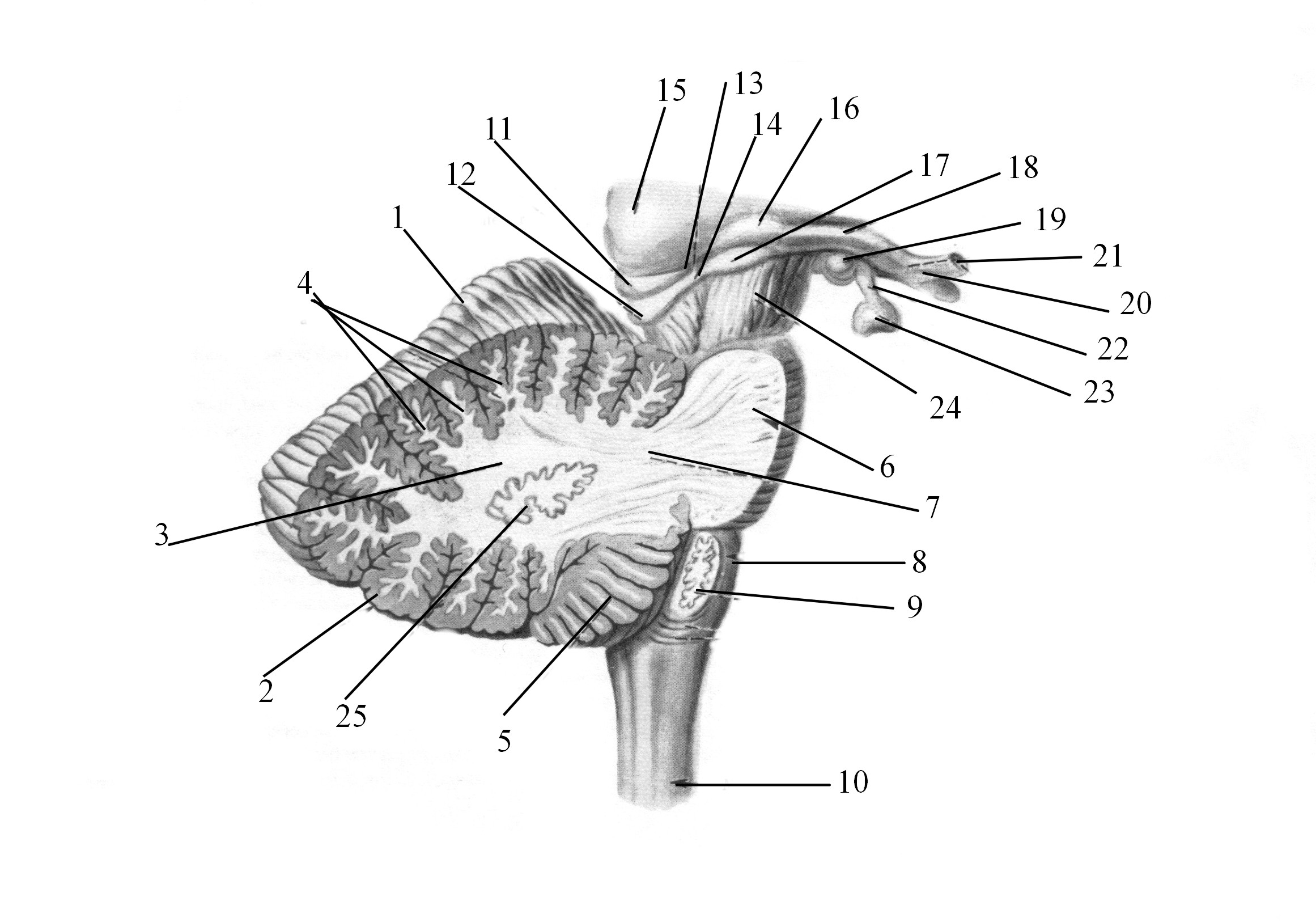

Рис. 19. Мозжечок и ствол мозга (сагиттальный разрез мозжечка немного вправо от срединной плоскости)
1. Верхняя поверхность мозжечка. 2. нижняя поверхность мозжечка. 3. Тело мозжечка. 4.Мозговые пластины. 5. Миндалина мозжечка. 6.Мост. 7.Поперечные волокна мозжечка. 8.Продолговатый мозг. 9.Ядро оливы. 10.Спинной мозг. 11. Верхние бугры четверохолмия. 12. Нижние бугры четверохолмия. 13. Верхняя ручка четверохолмия. 14. Нижняя ручка четверохолмия. 15. Подушка зрительного бугра. 16.Латеральное коленчатое тело. 17.Медиальное коленчатое тело. 18.Зрительный тракт. 19. Сосковые тела. 20. Перекрест зрительных путей. 21. Зрительный нерв. 22. Воронка. 23.Гипофиз. 24. Ножка мозга. 25.Зубчатое ядро.
Задание: заштриховать разными цветами 5 отделов головного мозга, заполнит таблицу 1 на стр. 26

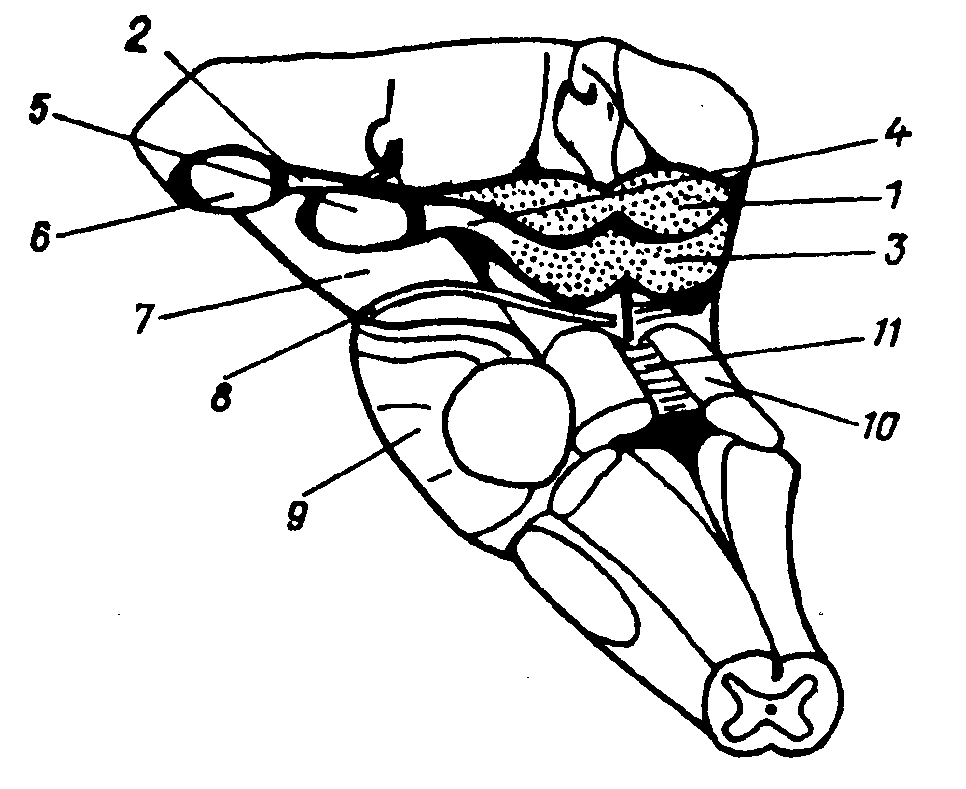

Рис. 20. Средний мозг с дорсальной стороны
1. верхний холмик; 2. ручка верхнего холмика, соединяет верхний холмик с ЛКТ;3. нижний холмик; 4. ручка нижнего холмика, соединяет верхний холмик с МКТ; 5. МКТ; 6. ЛКТ; 7. ножка мозга; 8. блоковый нерв; 9. мост; 10. верхняя ножка мозжечка; 11. верхний мозговой парус.
Задание: систематизируйте названия частей головного мозга по отделам головного мозга. Какие части головного мозга остались неподписанными?

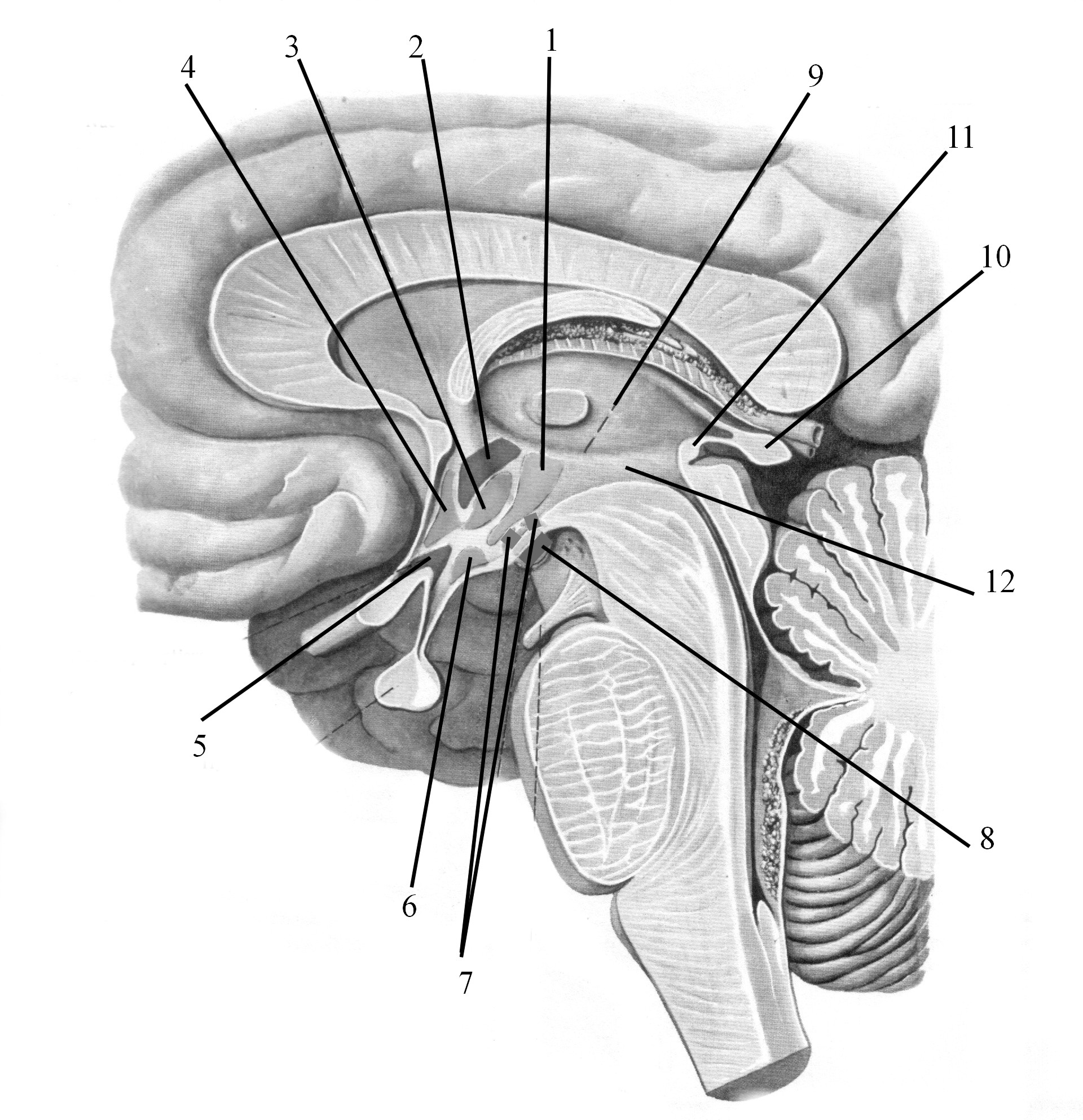

Рис. 21. Промежуточный мозг
1. заднее ядро гипоталамуса; 2. паравентрикулярное ядро; 3. дорсомедиальное ядро; 4. преоптическое ядро; 5. супраоптическое ядро; 6.заднее нижнее подбугорное ядро; 7. передние и задние предсосковые ядра; 8.медиальное ядро соскового тела.
Другие части мозга: 9. таламус; 10. эпиталамус; 12. субталамус.
Задание: 1) выделите на рисунке часть, которую называют гипоталамо-гипофизарной системой; 2) подпишите на рисунке части заднего мозга.

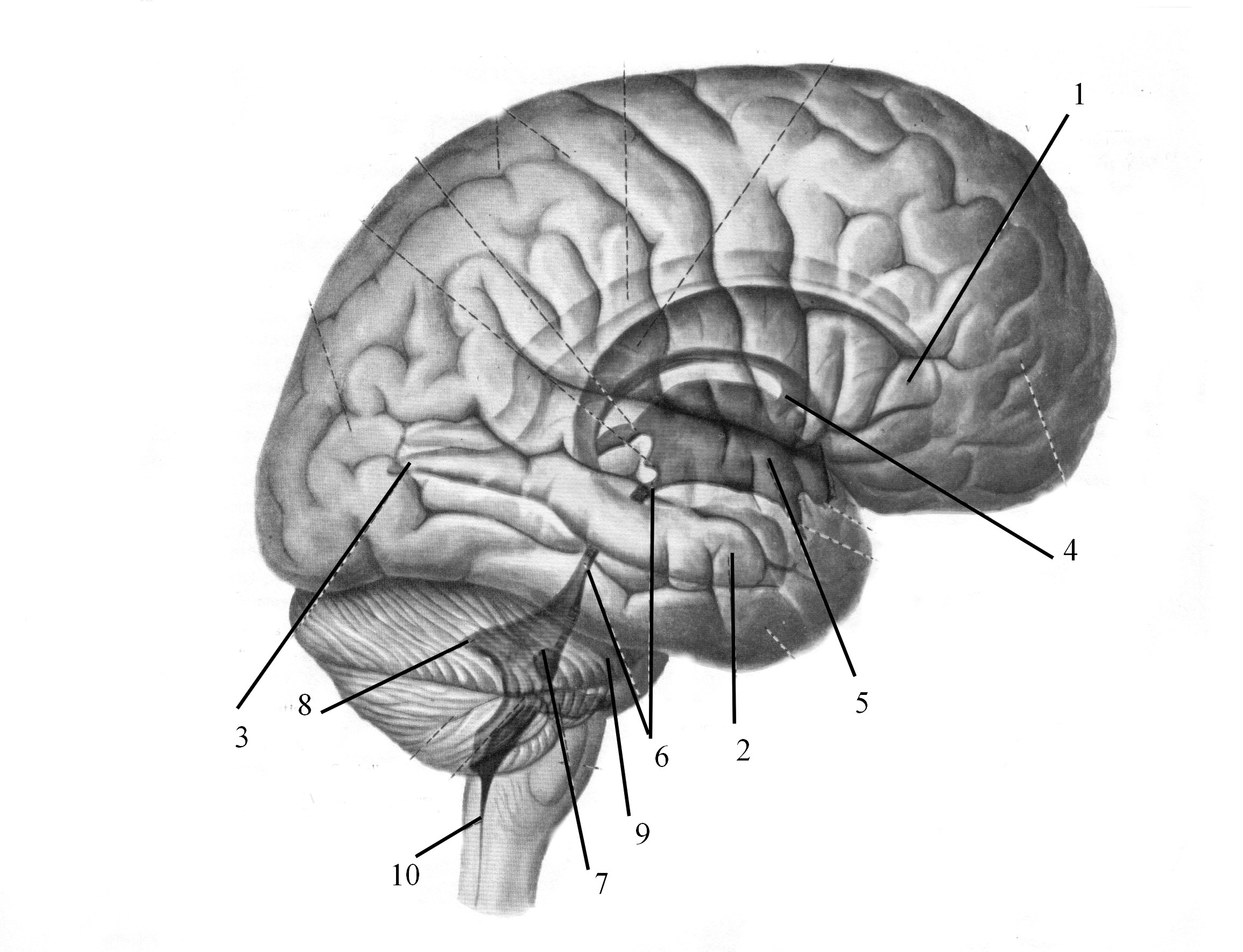

Рис. 22. Борозды и извилины полушарий (вид сбоку)
Доли полушарий: I – Лобная. II – Теменная. III – Затылочная. IV - Височная.
Борозды: 1. Латеральная. 2. Центральная. 3. Предцентральная. 4.Постцентральная. 5.Верхнелобная. 6. Нижнелобная. 7. Верхняя и нижняя височные. 8.Затылочная. 9.Межтеменная. 10. Горизонтальная ветвь. 11.Передняя восходящая ветвь.
Извилины: 12. Предцентральная. 13. Постцентральная. 14. Верхняя лобная. 15.Средняя лобная. 16. Нижняя лобная. 17. Передняя глазничная часть. 18.Средняя треугольная часть. 19. Задняя покрышковая часть. 20. Верхняя затылочная долька. 21. Боковая затылочная долька. 22. Угловая извилина. 23.Надкраевая извилина. 24. Верхняя теменная долька. 25.Нижняя теменная долька. 26. Верхняя, средняя, нижняя височные извилины.
Задание: 1) заштриховать разными цветами доли больших полушарий; 2) какая доля мозга не представлена на данном рисунке и укажите, под каким номером, и на каком рисунке методички ее можно увидеть; 3) систематизируйте названия борозд и извилин по долям больших полушарий.

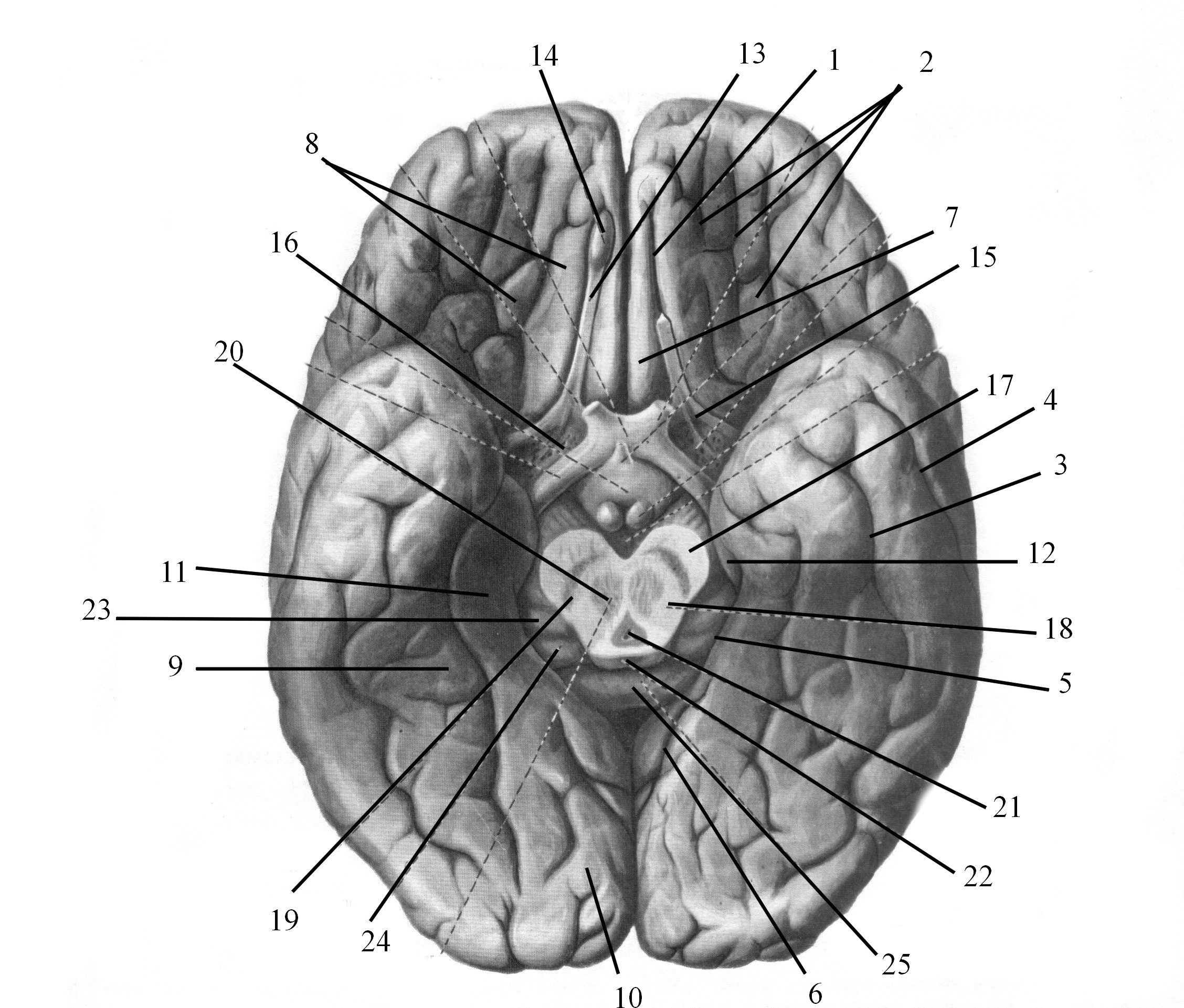

Рис. 23. Основание мозга с удаленным мозжечком и частично стволом
Борозды: 1. Обонятельная. 2. Глазничные. 3. Затылочно-височная. 4.Коллатеральная. 5.Гиппокампа. 6. Шпорная.
Извилины: 7. Прямая. 8. Глазничные. 9. Латеральная затылочно-височная. 10.Медиальная затылочно-височная. 11. Парагиппокампова. 12. Крючок.
Обонятельный мозг: 13. Обонятельный тракт. 14. Обонятельная луковица. 15.Обонятельный треугольник с полосками. 16. Переднее продырявленное вещество.
17.Основание ножки мозга. 18. Покрышка ножки мозга. 19.Черная субстанция. 20. Красное ядро. 21. Водопровод. 22. Бугры четверохолмия. 23. Латеральные коленчатые тела. 24. Медиальные коленчатые тела. 25.Утолщение мозолистого тела.
Задание: 1) подчеркните структуры, относящиеся к среднему мозгу; 2) систематизируйте названия борозд и извилин по долям больших полушарий.

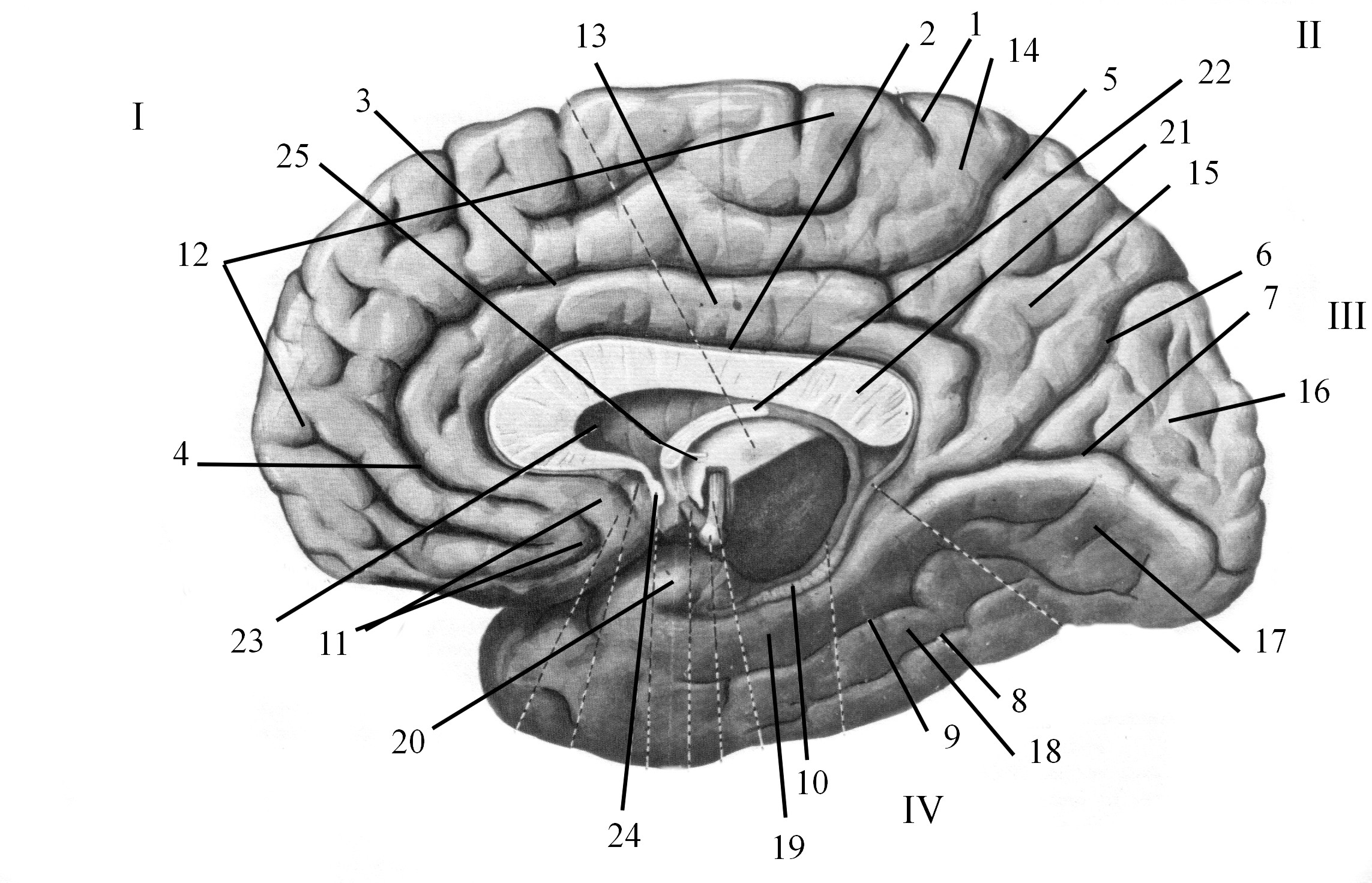

Рис. 24. Борозды и извилины медиальной поверхности полушарий
Доли полушарий: I – Лобная. II – Теменная. III – Затылочная. IV - Височная.
Борозды: 1. Центральная. 2. Борозда мозолистого тела. 3. Поясная. 4.Подлобная поясная. 5.Краевая поясная. 6. Теменно-затылочная. 7.Шпорная. 8.Нижняя височная. 9. Боковая. 10.Гиппокампа (щель морского конька). 11.Передняя и задняя обонятельные.
Извилины: 12. Верхняя лобная. 13. Поясная. 14. Околоцентральная долька. 15.Предклинье. 16. Клин. 17. Медиальная затылочно-височная. 18. Латеральная затылочно-височная. 19.Парагиппокампова (извилина морского конька). 20.Крючок.
Прочие части: 21. Мозолистое тело. 22. Свод. 23. Прозрачная перегородка. 24.Область нахождения передней белой спайки. 25. Зонд вставлен в отверстие между третьим и боковым желудочком.
Задание: 1) систематизируйте названия борозд и извилин по долям больших полушарий; 2) выделите цветом контуры височной и затылочной долей б.п.

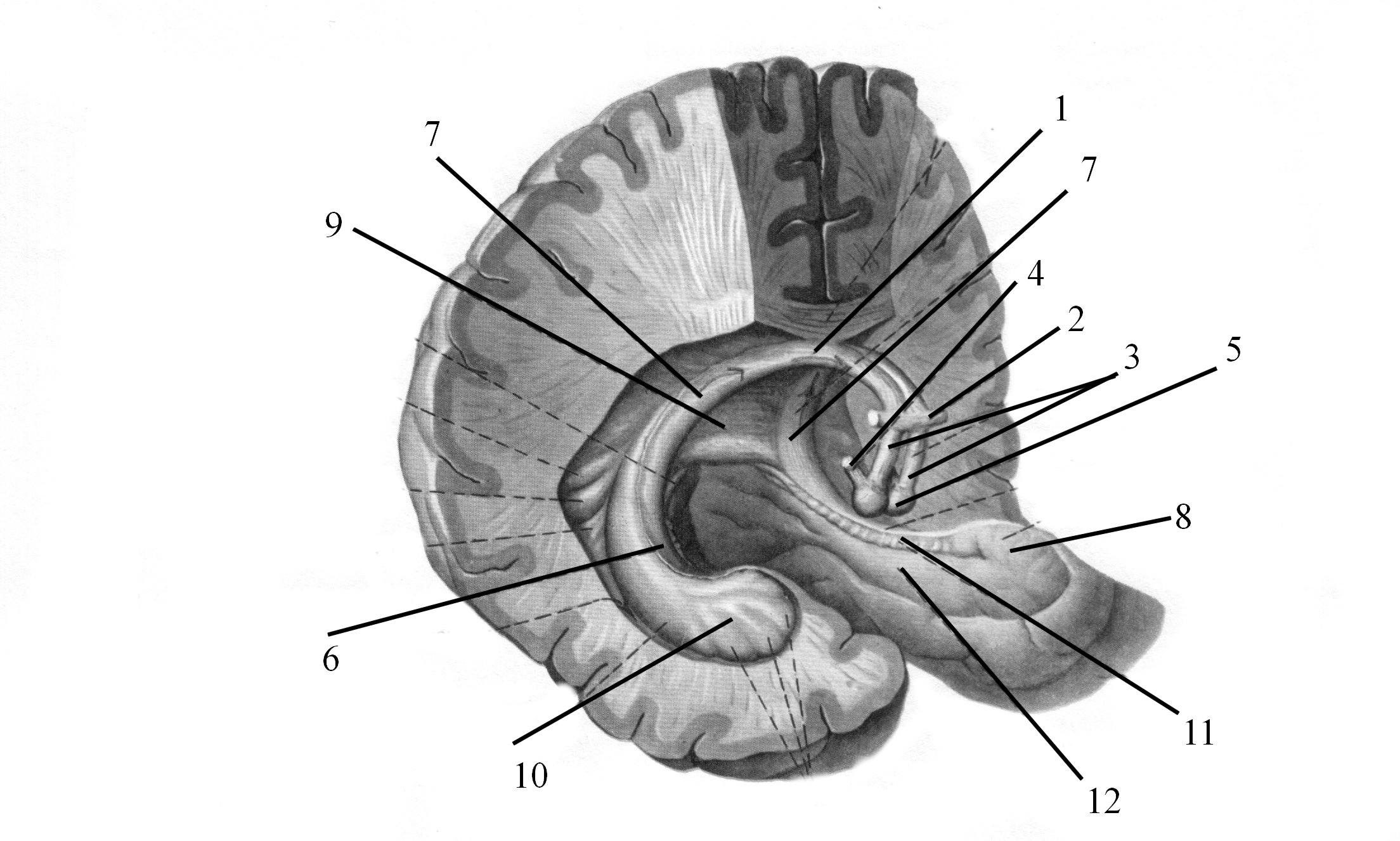

Рис. 25. Свод и аммоновы рога
1. Тело свода. 2. Передняя белая спайка. 3. Колонны (столбы) свода. 4.Бугрово-сосковый пучок. 5.Сосковые (мамилярные) тела. 6.Бахромка морского конька (гиппокампа). 7. Ножка свода. 8. Крючок. 9. Спайки свода. 10. Гиппокамп. 11.Зубчатая извилина. 12. Борозда гиппокампа.

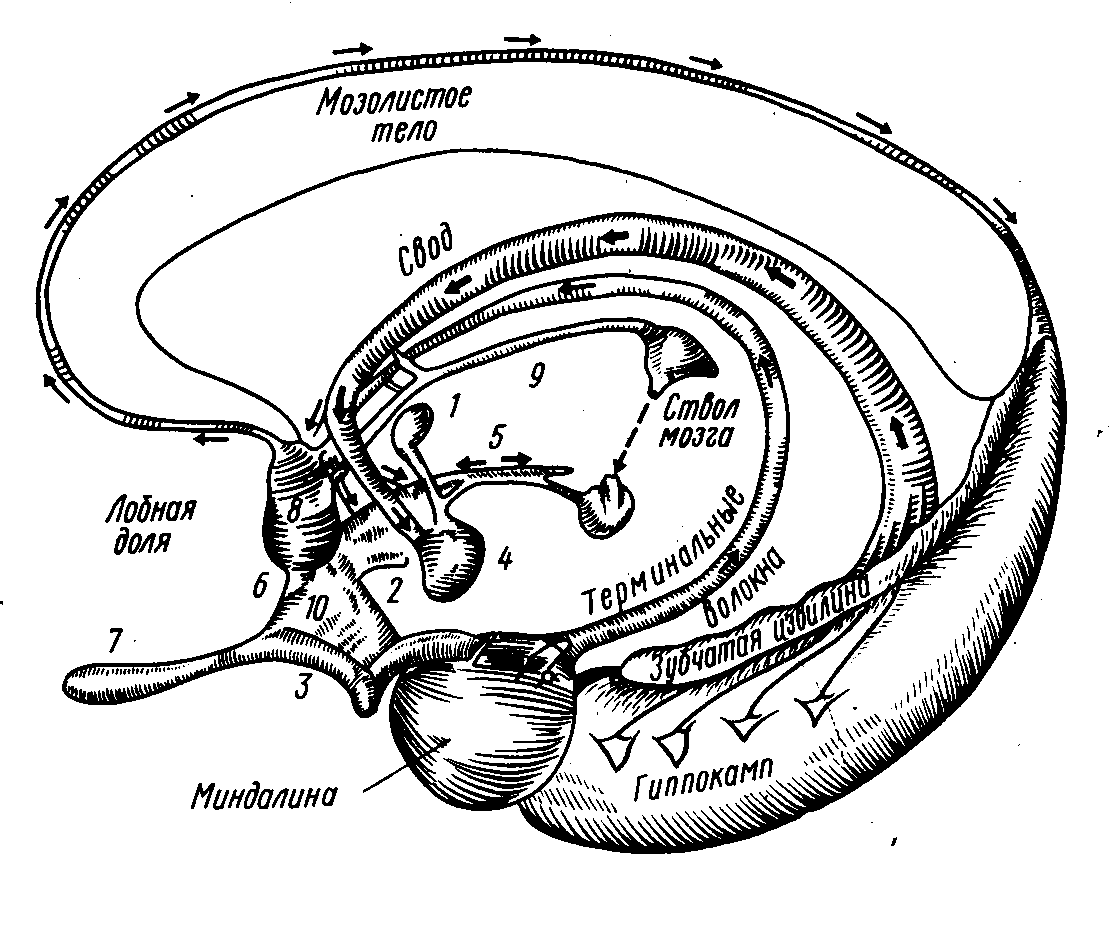

Рис. 26. Схема некоторых компонентов лимбической системы (по Кригу в модификации Мак-Лина, 1949)
1. Переднее таламическое ядро. 2.Диагональная связка. 3. Латеральная обонятельная полоска. 4. Мамиллярное тело. 5. Медиальный переднемозговой пучок. 6. Медиальная обонятельная полоска. 7. Обонятельная луковица. 8.Область перегородки. 9. Медулярные волокна. 10. Обонятельный бугорок.
Задание: 1) на рис. 25-26 выделите комиссуры больших полушарий; 2) на рис. 26. систематизируйте части лимбической системы по отделам мозга.
Рис. 27. Большой мозг
