4. Выбор и обоснование основного технологического оборудования
Выбор основного технологического оборудования зависит от ряда факторов:
типа нижнего лесосклада (прирельсовый, береговой);
грузооборота нижнего лесосклада;
основных потребителей продукции лесозаготовительного предприятия (ЦБП, лесопильное производство и т.д.);
финансовых возможностей лесозаготовительного предприятия.
Для выгрузки хлыстов с подвижного состава лесовозной дороги, создания их запаса и подачи на обработку целесообразно использовать козловые краны ЛТ-62 (рисунок 3) или консольно-козловые краны ККЛ-32 (рисунок 4), которые имеют грузоподъемность 32 т.

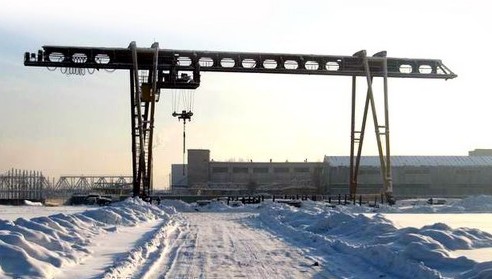

Рис.3. Козловой кран ЛТ-62

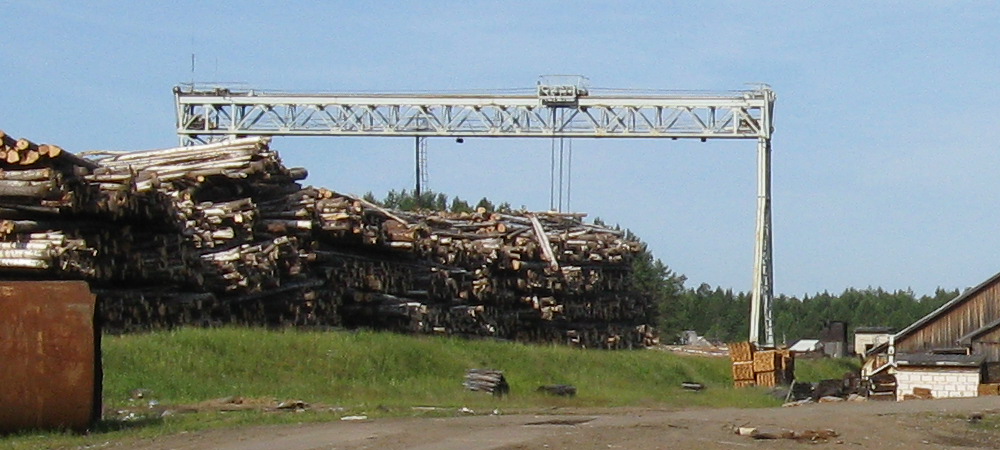

Рис.4. Консольно-козловой кран ККЛ-32
При малых грузооборотах лесоскладов (до 50 тыс. м3) на выгрузке хлыстов возможно использование разгрузочно-растаскивающих устройств РРУ-10М (ЛТ-10) (рисунок 5) , которыми комплектуются раскряжевочные установки с продольным перемещением хлыстов или погрузчиков различных типов (челюстные перекидного типа, стреловые).

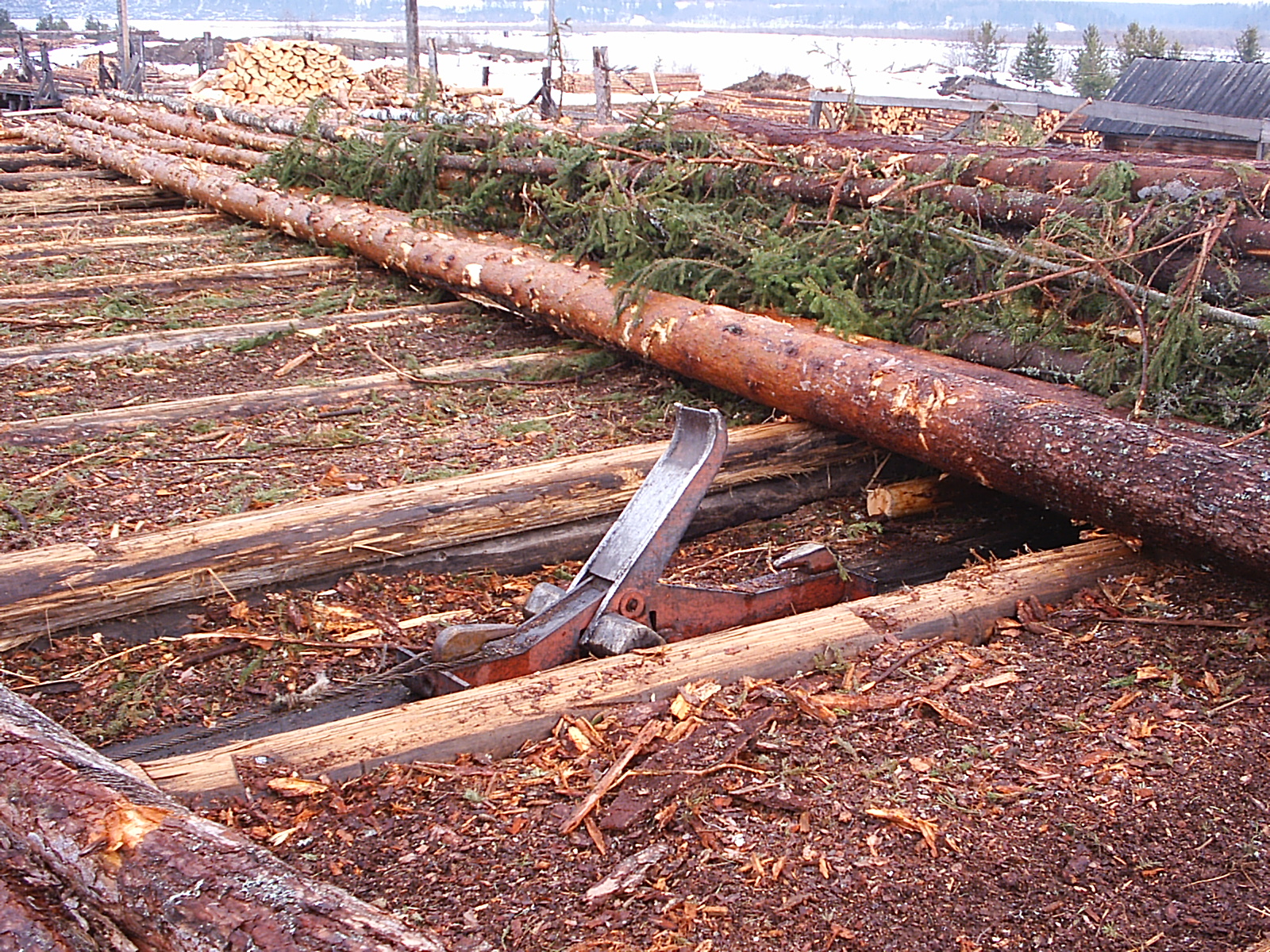

Рис. 5. Разгрузочно-растаскивающее устройство РРУ-10М
В целях комплексной механизации работ кран должен быть оснащен грейфером ЛТ-185-1 (рисунок 6).

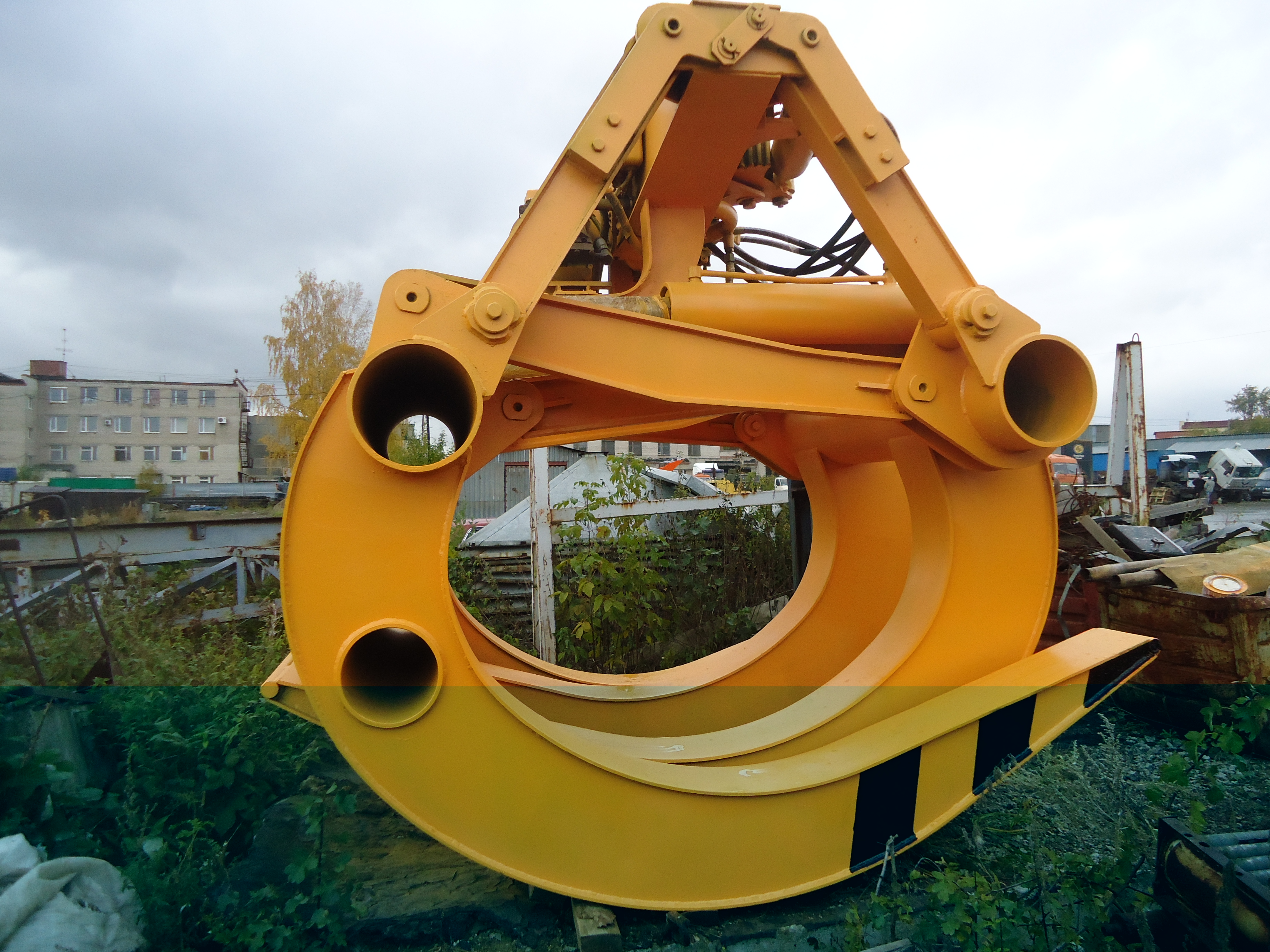

Рис. 6. Грейфер ЛТ-185-1
На раскряжевке хлыстов на сортименты можно использовать электропилы (ЭПЧ-3), бензопилы, раскряжевочные установки с продольным перемещением хлыстов ЛО-15А (рисунок 7), многопильные установки с поперечным перемещением хлыстов (слешеры и триммеры (рисунок 8)). На лесных лесоскладах перерабатывающих предприятий (ЦБК) при раскряжевке подсортированных низкокачественных хлыстов применяют высокопроизводительные раскряжевочные установки для групповой обработки ЛО-62 (рисунок 9).

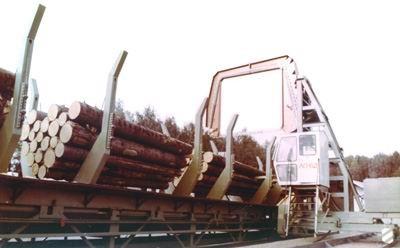

Рис. 7. Раскряжевочная установка с продольным перемещением хлыстов ЛО-15А

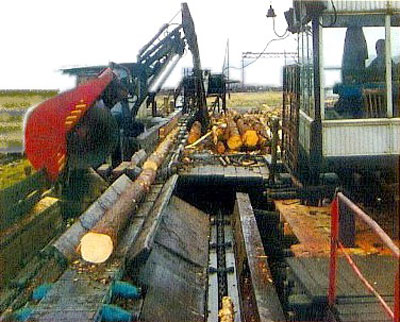

Рис. 8. Многопильная раскряжевочная установка ЛО-105

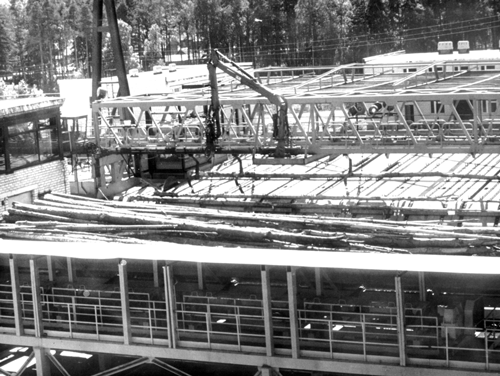

Рис. 9. Раскряжевочная установка для групповой обработки хлыстов ЛО-62
Создание межоперационного запаса хлыстов перед раскряжевочной установкой обеспечивается на эстакаде или в разобщителе хлыстов ЛТх-80.
Для сортировки сортиментов рекомендуется использовать продольные цепные лесотранспортеры с гравитационными сбрасывающими устройствами (ГСУ) с односторонней (ЛТ-86 (рисунок 10)) или двухсторонней (ЛТ-182) сброской или лесотранспортеры ЛТ-192 с пневмосбрасывателями.

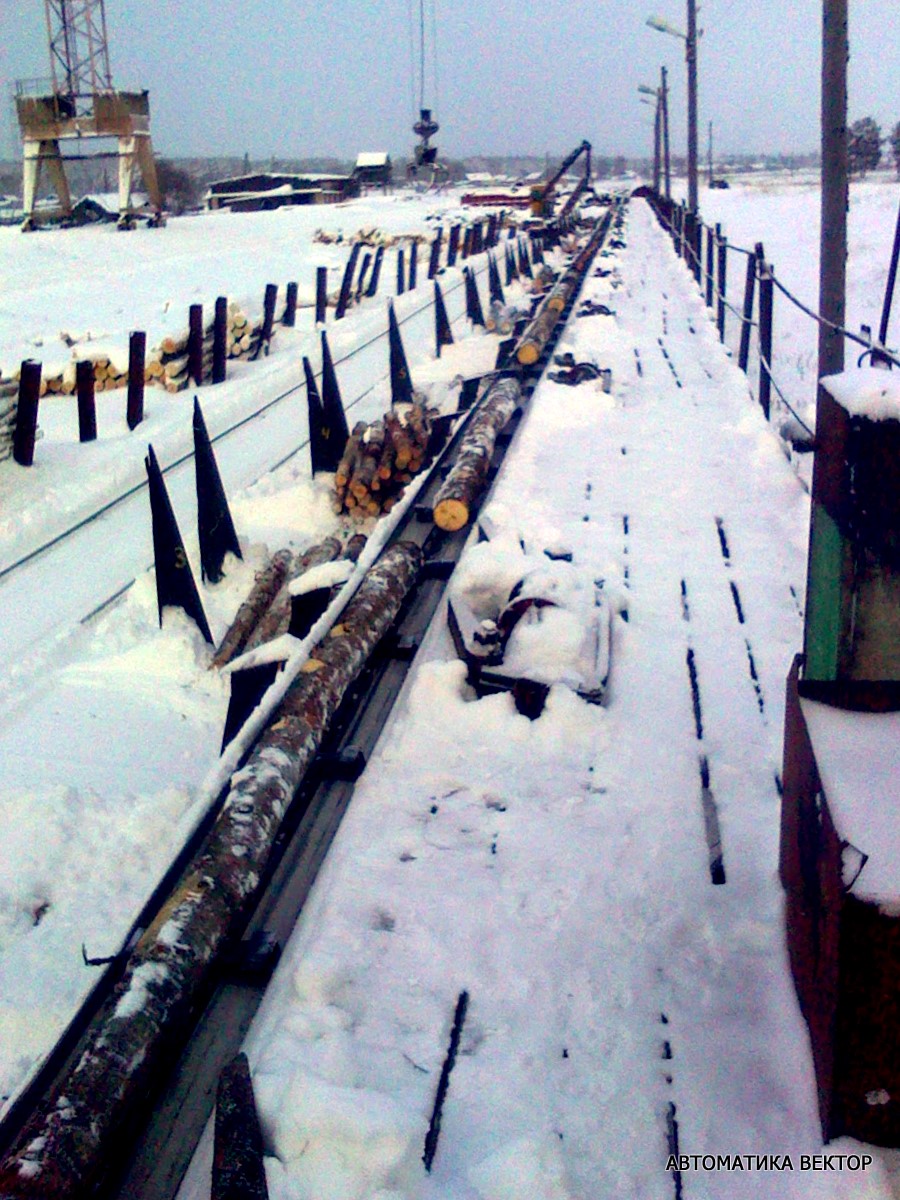

Рис.10. Продольный цепной лесотранспортер с гравитационным сбрасывающим устройством с односторонней сброской
Штабелёвка и отгрузка сортиментов в полувагоны, платформы или сортиментовозы на прирельсовом нижнем лесоскладе производится консольно-козловыми кранами ККЛ-2, ККЛ-12,5, ККЛ-16, башенными кранами КБ-572 (КБ-578) или стреловыми погрузчиками.
Краны могут оснащаться при штабелёвке грейфером ЛТ-153-1 или стропами, при отгрузке – стропами.
Выбранное оборудование заносится в табл. 4.
Таблица 4.
Оборудование для выполнения нижнескладских работ
Наименование работ |
Марка машин и оборудования |
Выгрузка хлыстов |
|
Раскряжёвка хлыстов |
|
Сортировка сортиментов |
|
Штабелёвка сортиментов |
|
Отгрузка сортиментов |
|
По выбранному оборудованию дается краткое описание конструкции и краткая техническая характеристика [9].
