Классификация лестниц.

Лестница с поворотом на 90° Забежной марш с поворотом на 90° Полукруглая лестница Двухмаршевая лестница с поворотом на 180°

Лестницы можно классифицировать: 1. По конструкции: с подступенками, без подступенков, с тетивами, на косоурах, винтовые (с центральной стойкой и без нее), со ступенями в виде консолей, подвесные, выдвижные и т. д. 2. По материалу: деревянные, стальные, каменные или бетонные. 3. По форме: - прямые лестницы. Они бывают одномаршевыми или многомаршевыми, в зависимости от наличия площадок; - лестницы с поворотом маршей (ломаные). У таких лестниц направление маршей изменяется. В месте поворота делают лестничную площадку. В зависимости от количества маршей, различают двух-, трех- и многомаршевые лестницы. Распашными называют такие лестницы, у которых первый марш ведет к площадке, а над площадкой сооружены два марша в противоположном направлении; - лестницы с забежными ступенями. К ним относятся одномаршевые лестницы с поворотом на 180° и с одним или двумя поворотами на 90°. Забежные ступени могут находиться внизу, наверху или посередине. Лестницы такой формы часто устанавливают в небольших индивидуальных домах; - криволинейные лестницы. Такие лестницы (например, полукруглые) состоят из одних только забежных ступеней; - винтовые лестницы. Это лестницы со средней линией в виде окружности и круглым пролетом. Их чаще можно встретить в просторных жилых домах; - винтовые лестницы с центральной стойкой. Их стойка несет нагрузку; -двухмаршевые криволинейные лестницы с промежуточной площадкой. Это довольно объемные сооружения. Винтовые лестницы, имеющие только забежные ступени и круглый марш, соорудить новичку очень сложно.

Прямая одномаршевая лестница Прямая двухмаршевая лестница

86. Элементы лестницы

Рис. Элементы лестницы: 1 - проступь; 2 — подступенок; h — высота подступенка; b - ширина проступи; а — пологие лестницы; б — крутые лестницы

Лестницы состоят из площадок и маршей, их количество зависит от конструктивного решения (рис). Марши, в свою очередь, состоят из двух основных элементов — проступи 1 (b — ширина) и подступенка 2 (h — высота), от их величины зависит уклон лестницы и общая высота.

Лестницы, подверженные частой эксплуатации, должны быть удобны, чтобы для подъема не нужно было прилагать особых усилий. Высота подступенка и ширина проступи должны соответствовать ширине человеческого шага.

Секрет конструкции лестницы, заключается в точном соотношении для каждой ступени между расстоянием, на которое человек перемещается вперед и расстоянием, на которое он опускается или поднимается, от этого соотношения зависит удобство подъема или спуска. Для определения ширины и высоты ступеней можно использовать правило, по которому следует, что удвоенная высота подступенка и ширина проступи в сумме равна 60-65 см. К примеру, при высоте подступенка в 17 см ширина проступи составит 29 см. Такие параметры оптимально применять в жилых зданиях. Чаше всего высоту подступенка делают в пределах 140-170 мм, не менее 120 мм и не более 200 мм.

Ширина проступи может быть от 280 мм до 300 мм, но не меньше 250 мм. В зависимости от толщины подступенка ширина проступи чаще всего делается на 20-30 мм больше расчетной. Заглубление подступенка делает лестницу более удобной для использования. За счет этого ширина ступени увеличивается, при этом не увеличивая место, занимаемое лестницей в плане. Разделив это расстояние на высоту ступени, можно определить количество ступеней. При выборе высоты ступени нужно учесть, что деление высоты лестницы на количество ступеней должно происходить без остатка, что бы у всех ступеней была одинаковая высота.

При выборе размеров ступени используют два правила:

Формула удобства. Лестницы с соотношением b — h = 12 см особенно удобны в эксплуатации. Формула безопасности. Наиболее безопасными считаются лестницы с соотношением b + h = 46 см.

Конструкции лестниц

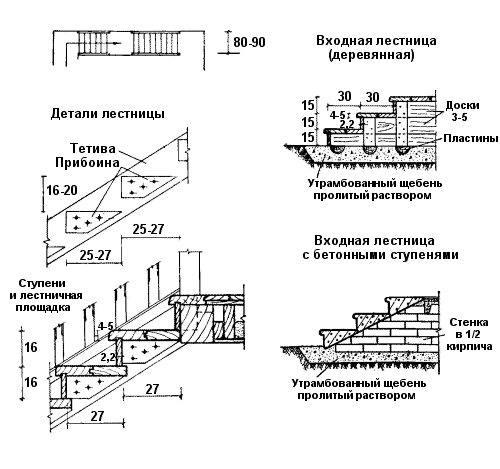

Деревянные лестницы

Жб лестницы

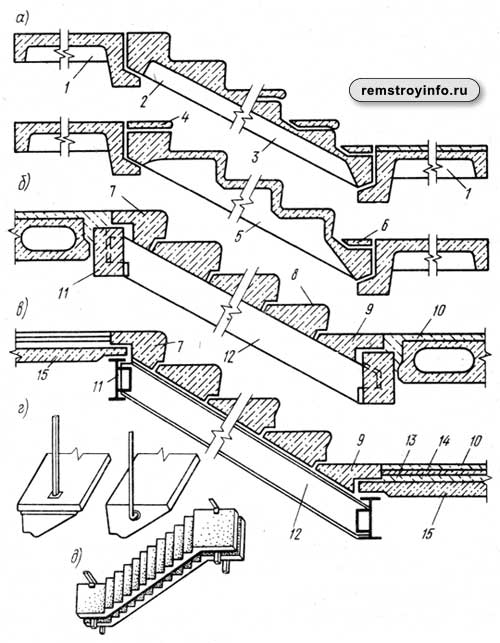

а - сборные железобетонные из крупноразмерных элементов; б - то же, мелкоэлементные; в - по стальным косоурам; г - крепление перил к ступеням; д - лестничный марш с площадками; 1 - лестничная площадка; 2 - лестничный марш со ступенями сплошного сечения; 3 - то же, с накладными проступями; 4 - фризовая проступь верхняя; 5 - лестничный марш складчатого сечения; 6 - фризовая проступь нижняя; 7 - ступень верхняя; 8 - то же, основная; 9 - то же, фризовая нижняя; 10 - покрытие; 11 - подкосоурная балка; 12 - косоур; 13 - шлакобетон; 14 - раствор; 15 - плита.

87. классификация лестниц с точки зрения пожарной безопасности
