77. Крыша – важнейший элемент конструкции дома, обеспечивающий защиту от воздействий окружающей среды и определяющий эстетический вид строения.
78. Бесчердачная раздельная (вентелируемая) крыша (ж/б крыша)- основной тип покрытия в малоэтажных массовых общественных зданиях. Бесчердачную крышу применяют также в жилых домах высотою до четырех этажей при строительстве в умеренном климате, а также на ограниченных по площади участках покрытий многоэтажных зданий: над машинными отделениями лифтов, над лоджиями и эркерами, пристроенными магазинами, вестибюлями, тамбурами и пр. .Бесчердачные крыши раздельной конструкции образуются элементами, разделенными воздушной полостью. Воздушная полость должна быть высотой не более 600 мм, вентилируемая воздухом через отверстия в наружных стенах.... но сумарная площадь отверстий не обговаривается. указывается только площадь отверстий для холодных чердаков в п.4.2.2: ...Для вентиляции холодного чердака следует предусматривать в наружных стенах с каждой стороны здания (как минимум - на двух противоположных стенах) отверстия суммарной площадью не менее: - 1/500 чердачного перекрытия для I и II климатических районов; - 1/50 чердачного перекрытия для III и IV климатических районов
выполняются из однослойных панелей, ячеистого или легкого бетонов; железобетонных панелей с эффективным утеплителем; крыши построечного исполнения многослойной конструкции с засыпным утеплителем и стяжкой под кровлю из рулонных материалов. Водоотвод с таких покрытий в основном устраивают с внутренним водостоком

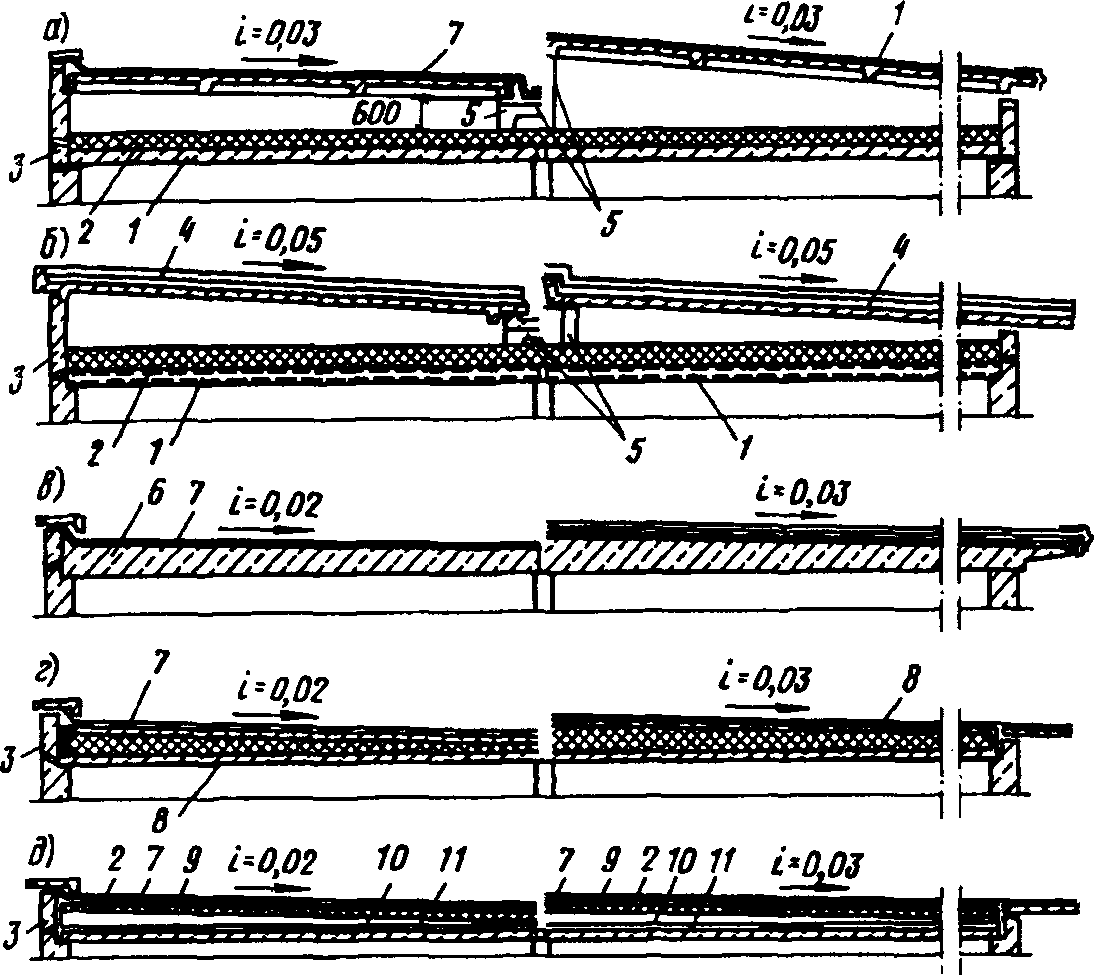

Принципиальные схемы конструкций бесчердачных железобетонных крыш а — раздельной конструкции с рулонной кровлей; б — раздельной конструкции (с безрулонной кровлей); в — совмещенной панельной однослойной конструкции; г — то же, трехслойной; д — то же, построечного изготовления; 1 — панель чердачного перекрытия; 2 — утеплитель; 3 — фризовая панель; 4 — кровельная панель безрулонной крыши; 5 — опорный элемент; 6 — однослойная легкобетонная кровельная панель; 7 — рулонный ковер; 8 — трехслойная кровельная панель; 9 — цементная стяжка; 10 — слой керамзита по уклону; 11 — слой прокладочного рубероида на мастике
ль 1 — наружная стена; 2 — цементно-песчанный раствор; 3 — решетка вентиляционного воздуха; 4 — карнизная плита; 5 — кровельный костыль; 6 — кровельная оцинкованная сталь; 7 — два дополнительных слоя рубероида; 8 — плоская асбестоцементная плита; 9 — многопустотная панель перекрытия; 10 — слой подкладочного рубероида; 11 — плитный утеплитель; 12 — известково-песчаная корка; 13 — вентилируемая воздушная прослойка; 14 — кровельная панель; 15 — три слоя подкладочного рубероида; 16 — слой кровельного рубероида; 17 — защитный слой гравия 20— 25 мм; 18 — кирпичная стенка; 19 — минераловатный войлок; 20 — фартук из кровельной оцинкованной стали; 21 — антисептированная деревянная пробка; 22 — антисептированная деревянная доска сечением 120x50 мм; 23 — верхний компенсатор из кровельной оцинкованной стали; 24 — внутренние поперечные стены; 25 — нижний компенсатор из кровельной оцинкованной стали, пристрелянный дюбелями через 300 мм; 26 — дюбели; 27 — парапетная плита; 28 — бетонный бортовый камень; 29 — защитная покраска водоизоляционным составом
79. Совмещённые покрытия вентилируемые ( с горизонтальным и наклонным расположением воздушных прослоек) и невентилируемые.
Совмещенными крышами называют пологие бесчердачные покрытия, в которых крыша совмещена с конструкцией чердачного перекрытия и нижняя поверхность является потолком помещения верхнего этажа. Чаше всего совмещенные покрытия выполняют из железобетонных элементов. Стоимость совмещенных покрытий на 10.,,15% ниже чердачных крыш, а стоимость эксплуатации в 1,5 раза ниже. При этом значительно сокращаются трудозатраты. Различают два типа: невентилируемые и вентилируемые (рис. 9.14). Конструкция невеитилируемой совмещенной крыши (рис. 9.14, в). По железобетонной плите устраивают пароизоляцию из одного или двух слоев рубероида на битумной мастике (может быть и обмазочная из слоя битума) для защиты выше располагаемого теплоизоляционного слоя от увлажнения водяными парами, проникающими из помещения через плиту. Толщина слоя теплоизоляции из ячеистых бетонов, фибролита, стекловаты, шлака, керамзита а других плитных или сыпучих материалов определяется расчетом.

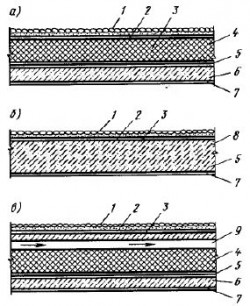

Рис. 9.14. Принципиальные конструктивные схемы совмещенных крыш: 1 — защитный слой, 2 — рулонный ковер, 3 — стяжка (из раствора или сборных железобетонных плит), 4 — тешюшолнпин, 5 — пароизоляции, б — несущая конструкция, 7 — отделочный слой, 8 — теплоизоляционный несущий слой, 9 — воздушная прослойка
По утеплителю устраивают цементную стяжку толщиной 15.,,20 мм, а при сыпучем утеплителе ее слой принимают толщиной 25...30 мм и армируют сеткой из проволоки диаметром 2...3 мм с размером ячеек 200.. .300 мм. По стяжке устраивают кровлю, которая представляет собой многослойный рулонный ковер из рубероида или других рулонных материалов на кровельной мастике и защитного слоя толщиной 6...8 мм из мелкого гравия или просеянного шлака, втопленного в слой битума. Может быть принято конструктивное решение невентилируемой совмещенной крыши (рис. 9.14,5), в которой теплоизоляционный слой, выполненный из армированного ячеистого или легкого бетона (пенобетона, керамзитобетона и др.), является одновременно и несущей конструкцией. Удаление излишней влаги из плит покрытия такой конструкции происходит нередко через продольные отверстия, устраиваемые в верхней части плит (плита частично вентилируемая), или непосредственно через поры материала легкого или ячеистого бетона. Вентилируемые покрытия (рис. 9.14) отличаются от невентилируемых тем, что поверх теплоизоляции устраивают воз-ную прослойку (пагюр), а вместо стяжки укладывают тонкие железобетонные плиты или панели. Воздушная прослойка содействует удалению излишней влаги из утеплителя и обеспечивает этим его хорошие теплозащитные сиой-ства, При выборе типа совмещенной крыши необходимо учитывать климатические условия района строительства, особенности температурно-влажностного режима помещений здания. Так* вентилируемые крыши рекомендуется устраивать во всех климатических районах, а крыши без продухов — в районах с расчетной зимней температурой не ниже -30°, Над сухими помещениями и с нормальным влажностным режимом можно устраивать невентелируемые покрытия. Для обеспечения водоотвода с крыш их уклоны делают от 8 до 2° и устраивают также крыши с нулевым уклоном. В соответствии с этим кровля состоит из 3, 4 и 5 слоев рубероида при уклонах соответственно 5...7, 2...5 и 1,5...2°. Для повышения долговечности в качестве кровли следует использовать синтетические рулонные материалы (стеклорубероид, стеклопласт), а также настилать кровлю с мастичным покрытием.
Рис. 9.15. Конструкция карнизного узла здания с совмещенным покрытием и наружным ксорганичованным водоотводом с крыши: 1 — карнизная плита, 2 — оцинкованный металлический слив, 3 — две дополнительные полосы рубероида, 4— многослойный рулонный ковер, 5 — цементная стяжка, 6 - утеплитель,, 7 — плита покрытия, 8 — мине-раловатныи войлок, 9 - кровельный костыль через 600 мм, 10 - деревянная пробка, 11 - оцинкованные гвозди
Рис. 9.16. Конструкции организованного водоотвода с крыш: 1 — сливной патрубок, 2 — крышка-колпак, 3 — воронка, 4 — кровельный ковер, 5 — верхний фланец, 6 — ояг слойная комплексная панель. 7 — асбестоцементная труба диаметром 2ПП мм, 8 — упругая прокладка, 9 - утеплитель. 10 — нижний прижимный фланец, 11 - панель покрытия, 12— цементная стяжка, 13 — кровельный ковер, 14 — отгиб по месту, 15 - деревянная антисептированная рейха, /в - желоб, 17-металлический слив, 18 — костыль, 19 — водосточная труба
Водоотвод с крыш может быть организованный по наружным или внутренним водостокам, и неорганизованный, со свободным сбросом воды со свеса карниза. Неорганизованный водоотвод допускается устраивать с совмещенных крыш зданий не более пяти зтажей и не имеющих балконов, а также отделенных от тротуаров ы проезжих дорог газонами. совершенным конструктивным решением данного вопроса является организация внутреннего водосброса (рис. 9.16, а). При этом исключается возможность появления наледей на воронках и ледяных пробок в водосточных трубах благодаря наличию восходящих потоков теплого воздуха в трубах внутреннего водоотвода. Внутренние водостоки присоединяют к сети ливневой канализации или устраивают выпуск воды наружу (рис. 9,17). Водосточные воронки располагают таким образом, чтобы максимальная длина пути воды, стекающей в воронку, не превышала 24 м и площадь водосброса на одну воронку (при диаметре отводного патрубка МО мм) не преиышала 80 м2. На кровле здания в любом случае должно быть не менее двух воронок. Водостоки необходимо располагать таким образом, чтобы отводная груба проходила рядом с перегородкой или стеной вспомогательных помещений (санузлы, кухни и Др.). Весьма индустриальным типом совмещенного покрытия являются вентилируемые крыши из спаренных железобетонных ребристых плит с заключенным между ними утеплителем (рис, 9.18), которые изготовляют в заводских условиях. В качестве утеплителя применяют фибролит или минераловатные плиты.
Рис. 9.17. Устройство открытого выпуска воды при внутреннем водостоке: 1 - открытый выпуск, 2 - водосточный стояк, 3 - канализационный стояк, 4 — отводная трубка в канализацию, 5 - гидравлический затвор
Рис. 9.18. Вентилируемая совмещенная крыша из спаренных ребристых железобетонных плит: 1 - часторебристая потолочная плита, 2 — керамзитобсгенные плиты, 3 - лоток, 4 - сборные вентиляционные каналы, 5 — утеплитель по слок> парс изоляции, 6 - часiоребристая кровельная плита, 7 - парапет-Елая плита, 8 фризовая панелц 9 — дополнительное утепление пристенной зоны, Ю — пароизоляция по асбестоцементному листу
Верхнюю и нижнюю плиты соединяют между собой с помощью клиновидных керамзн-тобетонных ребер, которые создают одновременно уклон верхней кровельной плиты. Изготовляют также крупноразмерные панели для крыш из армированного пе-но- и газобетона. Для вентиляции в панелях устраивают продольные сквозные цилиндрические каналы диаметром 50...60 мм, расположенные на расстоянии 150...200 мм друг от друга и 35...50 мм от верхней плоскости панели. На рис. 9.19 показан узел примыкания совмещенных крыш из легкобстонных комплексных панелей к наружным стенам при внутреннем водоотводе.
Рис. 9.19. Узел примыкания комплексной легкобетонной панели покрытия к стене: 1 — стеновая панель, 2 — минераловатныя войлок, 3 — парапетная панель, 4 — два дополнительных слоя рубероида с защитной покраской битумно-полимер-ным составом, 5— панель совмещенного покрытия
Рис. 9.20. Конструкция конькового узла совмещенного покрытия; 1 — внутренняя продольная стена, 2 — усиление конька двумя дополнительными слоями рубероида поверх ochobhoi и ковра, 3 — две дополнительные полосы рубероида, 4 — гидроизоляционный ковер, 5 — цем сити ал стяжка, 6 — утеплитель, 7 — керамзит для придания уклона кровле, 8 — плита покрытия
Рис, 9.21 Конструкция деформационного шва совмещенной крыши: / - панель покрытия, 2 — паро изоляция, J — утеплитель, 4 — цементная стяжка, 5 — фартук из оцинкованной стали, б — верхний компенсатор из оцинкованной стали, 7 — два дополнительных слоя рубероида, S — антисепгири данная доска 120x50 мм, 9 — антисептированные деревянные пробки 120 х х 120 х 60 мм через 600 мм, 10 — кирпичная стенка, 11 - нижний компенсатор из оцинкованной стали, 12 - мннераловатнын войлок, 13 — внутренние поперечные стены
При устройстве кровель совмещенных покрытий особое внимание необходимо уделять коньковому узлу (рис 9.20), деформационным швам (рис. 9.21), а также качеству производства работ. В практике строительства гражданских зданий находят применение плоские крыши (крыши-террасы) с уклоном 1° или без него. Они могут быть чердачными (с высотой чердака 1, 2... 1,5 м) и бесчердачными. Отличительной особенностью их устройства от совмещенных пологих крыш является наличие усиленной и более долговечной гидроизоляции из четырех или пяти слоев i идронзола и наличие защитного покрытия, которое должно служить полом при эксплуатации плоской крыши. Воду с плоских крыш чаще всего отводят по внутренним трубам, располагаемым не ближе 1,5...2,0 м от стен и парапетов, что дает возможность устроить надежное примыкание к ним рулонного ковра. На совмещенных крышах зданий повышенной этажности и на плоских крышах-террасах устраивают стальные ограждения высотой не менее 600 мм, прикрепляя их к парапетному блоку, не выступающему над кровлей, и высотой 300 мм с креплением стоек ограждении к парапетному блоку, выступающему над кровлей. При выборе типа совмещенного покрытия необходимо сравнивать технико-экономические показатели различных типов и принимать наиболее оптимальное для данного здания решение.
80. Безрулонная и рулонная кровля. Особенности конструирования.
Рулонная кровля- Наиболее часто используемое решение для устройства кровельного покрытия плоских кровель и гидроизоляции - наплавляемые рулонные кровельные материалы.
Кровельные материалы представляют собой негниющую синтетическую (полиэстер) или стекловолокнистую (стеклоткать, стеклохолст) основу, на которую с двух сторон битумное или битумно-полимерное вяжущее.
Классы кровельных материалов
В соответствии с показателями надежности и долговечности, рулонные кровельные материалы Компании ТехноНИКОЛЬ можно разделить на три класса:
рулонные кровельные материалы для кровли и гидроизоляции топ-класса: Техноэласт и Веcтопласт
рулонные кровельные материалы для кровли и гидроизоляции стандарт-класса: Унифлекс и Линокром
рулонные кровельные материалы для кровли и гидроизоляции эконом-класса: Биполь и Бикрост
Кровельные материалы топ-класса применяются в случаях, когда к надежности и долговечности кровли предъявляются повышенные требования, или когда собственник здания желает сделать выгодную инвестицию: съэкономить средства на будущих ремонтах кровли благодаря бескомпромиссной надежности и долговечности используемых кровельных материалов.
Кровельные материалы стандарт класса являются стандартными решениями для надежных кровель.
Кровельные материалы эконом класса используются на временных зданиях и сооружениях, когда долговечность полученной ограждающей системы не является необходимой, или в условиях ограниченного бюджета.
Безрулонная кровля(мастичная)- Мастичная кровля выполняется из слоев горячей битумной, битумно-резиновой мастики или холодной битумно-латексной эмульсии толщиной в среднем по 2 мм каждый.
Основание под рулонные кровли может быть цементным, деревянным и асфальтовым. Цементное основание устраивают из цементного раствора (1:3) толщиной 10..,30 мм. Асфальтовое основание устраивают с температурными швами через 3...4 м в обоих направлениях. Основание должно быть сухим, что проверяют наклеиванием куска рулонного материала размером не менее 1 м2 на горячей мастике, при отрыве материал не должен отставать от основания, а разрываться по картону или мастике. Всякое основание (цементное, деревянное, асфальтовое) под рулонные материалы должно быть жестким.
Число слоев рулонных материалов принимают в зависимости от уклона кровли (однослойные рулонные кровли допустимы только для временных сооружений). Так, при уклоне 1...3 % число слоев не менее 5, при 3...7 % — не менее 4, при 7...15 % — не менее 3, при уклоне более 15%— не менее 2.
При устройстве кровли на карнизных свесах при свободном стоке воды на расстоянии 0,2...0,3 м от края карниза уклон не менее 25 % с уступом в 10...12 см после пологого ската. Уклоны основных скатов допустимы не более 25 %. При более крутых скатах отдельных участков кровли (борта ) обязательно применение теплостойкой мастики и закрепление кровельного ковра в верхней точке. Перед наклеиванием рулонного материала основание огрунтовывают холодной грунтовкой.
Наклеивание рулонных материалов при уклонах до 15% ведут перпендикулярно коньку крыши. При этом материал раскатывают сверху вниз с перепуском конца каждого полотнища за конек крыши на 150...20м мм.
Безрулонные (мастичные) кровли представляют собой многослойное покрытие, армированное стекловолокном, стеклосеткой или неармированное. Мастичные кровли позволяют механизировать технологические операции и на 30...50 % сократить расход рулонных материалов. Для устройства мастичных кровель применяются холодные и горячим мастики
Для предохранения мастичных кровель от воздействия атмосферных факторов применяют: посыпку крупным песком, гравием или щебнем; оклейку фольгой (медной, алюминиевой); настилку асбестоцементных или керамических плиток; покрытие известковым молоком, краской АЛ-177, гидрофобными жидкостями ГКЖ-11 и ГКЖ-94.
Устройство рулонных и мастичных кровель при отрицательных температурах выдвигает ряд дополнительных требований. Рулонные материалы перед наклеиванием прогревают до 15 °С в течение 20 ч.
Кровли из новых рулонных полимерных пленочных материалов (кармизола, бутизола, буторола) применяют на зданиях гражданского, промышленного и жилищного назначения в различных климатических районах страны.
Кармизол выпускается 2 марок, кармизол-1 для устройства новых кровель и кармизол-2 для ремонта кровель и устройства гидроизоляции
Последовательность выполнения кровельных покрытий из рулонных материалов: подготовка основания, наклейка пароизоляции, укладка утеплителя, устройство стяжки, грунтовые основания и наклейки рулонного материала, устройство защитного слоя
81. Зелёные кровли. (сад на крыше)
одно из наиболее перспективных направлений современного строительства. В первую очередь это обусловлено тем, что в условиях перенаселенности и высокой плотности застройки больших городов, загазованности, не говоря уже о выбросах вредных производств, зеленая кровля способна существенно улучшить экологическую обстановку.
Эксплуатируемая зеленая кровля возвращает в атмосферу более 60% влаги. Зеленая кровля защищает от шума, солнечной радиации, ветровых нагрузок, создает рекреационные зоны.
Достоинства зеленой кровли очевидны. Зеленые насаждения на крыше позволяют урегулировать температуру нагрева кровли (ведь летом температура разогрева покрытия может достигать 80 градусов по Цельсию), а также добиться звукоизоляции, пылепоглощения и массы других полезных вещей, как, например, создать в городе дополнительную среду обитания для представителей фауны.

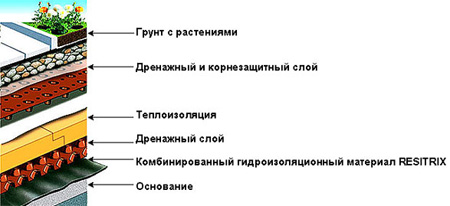

Принципиальная
схема устройства зеленой кровли
