15 Цикл теплосиловых установок. Координаты p-V,t-s. Вывод термического кпд. Цикл Тренклера.

Цикл со смешанным подводом теплоты – цикл Тринклера – характерен для так называемых бескомпрессорных двигателей тяжелого топлива.

Особенности: механическое распыление горючего (с помощью плунжерного насоса), внутреннее смесеобразование, самовоспламенение от сжатого до высокой температуры воздуха.

Это теоретический цикл всех современных транспортных и стационарных дизелей.

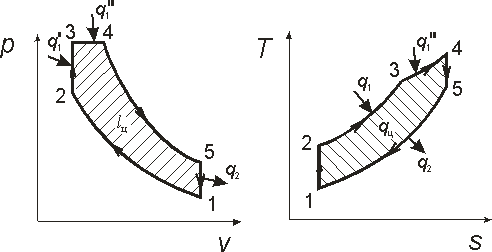

Изобразим цикл на рабочей и тепловой диаграмме (рис.3).

Рассмотрим термодинамические процессы цикла

1-2 – адиабатное сжатие,

2-3 – изохорный подвод теплоты,

3-4 – изобарный подвод теплоты,

4-5 – адиабатное расширение,

5-1 – изохорный отвод теплоты.

Характеристики цикла:

- степень сжатия (отношение объемов в начале и конце процесса сжатия 1-2).

- степень повышения давления (отношение давлений в процессе изохорного подвода теплоты).

- степень предварительного расширения (отношение объемов в процессе изобарного подвода теплоты).

При анализе считают известными: состояние рабочего тела в т.1( Т1, p1) и характеристики цикла ε, λ, ρ. Вместо одной из характеристик может быть задана максимальная температура или максимальное давление.

Расчет цикла заключается в определении:

· параметров состояния рабочего тела в характерных точках цикла (p, T, v),

· энергетических характеристик цикла: подводимой удельной теплоты q1, отводимой удельной теплоты q2, цикловой работы lц и термического КПД цикла ηt .

16 Цикл дизеля

Цикл Дизеля — термодинамический цикл, описывающий рабочий процесс двигателя внутреннего сгорания с воспламенением впрыскиваемого топлива от разогретого рабочего тела, цикл дизельного двигателя.

Идеальный цикл Дизеля состоит из четырёх процессов:

p-V диаграмма цикла Дизеля

1—2 адиабатное сжатие рабочего тела;

2—3 изобарный подвод теплоты к рабочему телу;

3—4 адиабатное расширение рабочего тела;

4—1 изохорное охлаждение рабочего тела.

КПД цикла Дизеля

— степень сжатия,

—коэффициент предварительного расширения,

— показатель адиабаты.

Идеальный цикл лишь приблизительно описывает процессы, происходящие в реальном двигателе, но для технических расчётов в большинстве случаев точность такого приближения удовлетворительна.

17 Цикл Отто

Цикл Отто — термодинамический цикл, описывающий рабочий процесс двигателя внутреннего сгорания с воспламенением сжатой смеси от постороннего источника энергии, цикл бензинового двигателя. Назван в честь немецкого инженера Николауса Отто.

Идеальный цикл Отто состоит из четырёх процессов:

КПД цикла Отто

— степень сжатия,

— показатель адиабаты.

Идеальный цикл лишь приблизительно описывает процессы, происходящие в реальном двигателе, но для технических расчётов в большинстве случаев точность такого приближения удовлетворительна.
