8. Определение воздухообменов и расчет элементов гравитационной вентиляции.
Вентиляция помещений предусматривается для обеспечения установленных санитарными нормами метеорологических условий и чистоты воздуха в помещениях зданий.
В жилых зданиях обычно предусматривают вытяжную вентиляцию с естественным побуждением (вызванную действием гравитационных сил), причем воздух удаляется из кухонь, ванных комнат и туалетов, т.е. из мест его наибольшего загрязнения.
Приточный воздух поступает за счет инфильтрации через неплотности наружных ограждений, главным образом неплотности заполнений оконных проемов, тем самым обеспечивается воздухообмен во всем объеме помещений квартиры.
Объединение вентиляционных каналов из кухонь, уборных, ванных не допускается.
Вытяжные вентиляционные каналы необходимо размещать в кирпичных стенах, расположенных, как правило, внутри здания. При этом толщина стен не должна быть менее 250 мм. При отсутствии примыкания санузлов и кухонь к кирпичным стенам вытяжные каналы выполняют приставными из гипсошлаковых, шлакобетонных и других плит.
Размеры каналов в кирпичных стеках принимают кратными 1/2 кирпича сечением 140х140.
Воздухообмен в жилых помещениях
,
м3/ч,
где Апл, - площадь пола жилой комнаты, м2.
Общий воздухообмен в квартире должен быть не менее суммарного воздухообмена всех жилых комнат данной квартиры.
Так как удаление воздуха из жилой квартиры происходит посредством вытяжных каналов, расположенных в помещениях кухни и санузла (при совмещенном санузле) или в помещениях кухни, санузла и ванной (при раздельном санузле), то должно выполняться требование:
,
,где Lк , Lв, Lс.у - количество удаляемого воздуха соответственно из кухни, ванной, санузла. Соответственно равны 25;25
Если правая часть неравенства больше левой, т.е. сумма рассчитанных воздухообменов жилых комнат больше суммы нормируемых воздухообменов кухни, ванной и раздельного санузла, то следует увеличить расход воздуха, удаляемого посредством вытяжных каналов, до необходимой величины.
Выпуск воздуха в атмосферу осуществляется через общую вытяжную шахту, одну на секцию дома, размещаемую в центральной части соответствующей секции чердака через оголовки в виде диффузора.
Площадь сечения вентиляционных каналов и живого сечения вентиляционных решеток:
,
,где ν - скорость воздуха в канале или вентиляционной решетке, м/с, принимается равной 0,8 м/с;
L - расход воздуха в канале, м3/ч.
;
;
.
Принимаем: Lк=100+33,6 м3/ч, Lв=25 м3/ч, Lс.у=25 м3/ч.
Размер жалюзийных решеток принимается в зависимости от площади живого сечения.

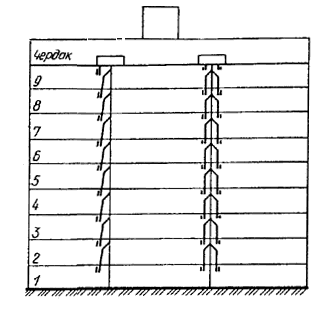

Рис.2. Схемы естественной канальной вытяжной вентиляции принятые в данном курсовом проекте.
На чертеже плана этажа показывают вентиляционные каналы из кухни, ванной и санузла 7-го этажа и выноской указывают сечение каналов, количество и сечение вентиляционных решеток.
