4. Расчет потерь теплоты через наружные ограждения

4.1. Определение трансмиссионных потерь теплоты.

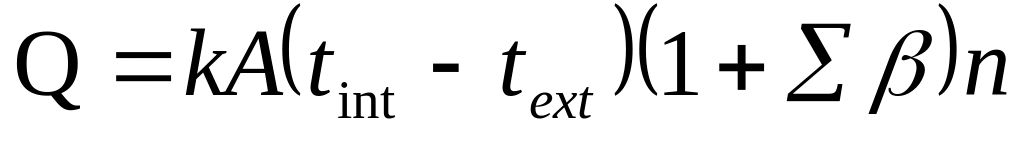

Трансмиссионные потери теплоты через наружные ограждения, то есть потери теплоты за счет теплопередачи, определяем отдельно для каждого ограждения рассчитываемого помещения по формуле:

,

,где А – расчетная площадь ограждающей конструкции, м²;

t_int – расчетная температура воздуха в помещении, С;

t_ext – расчетная температура наружного воздуха наиболее холодной пятидневки, С;

b – добавочные потери теплоты в долях от основных потерь, принимаются:

а) для наружных стен, окон и дверей, обращенных на север, восток, северо-восток и северо-запад – в размере 0,1;

б) обращенных на юго-восток и запад – в размере 0,05;

в) через наружные входные двери без воздушных завес в размере 0,34H для двойных дверей без тамбура, где H – высота здания, м;

n – коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху;

k – коэффициент теплопередачи ограждающей конструкции, Вт/(м²С).

4.2. Определение потерь теплоты на нагревание инфильтрирующегося воздуха.

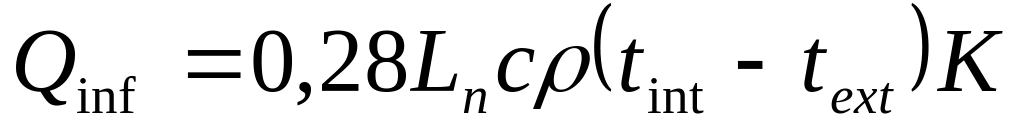

С целью упрощения расчета расход теплоты на инфильтрацию можно определить по формуле:

,

где L_n – расход удаляемого воздуха, м³/ч, принимаемый равным 3 м³/ч на 1 м² суммарной площади жилых помещений;

r – плотность воздуха в помещении, принимаем равной 1,2 кг/м³;

с – удельная теплоемкость воздуха, равная 1 кДж/(кгС);

t_int – расчетная температура воздуха в помещении, С;

t_ext– расчетная температура наружного воздуха наиболее холодной пятидневки, С;

К – коэффициент учета влияния встречного теплового потока в конструкциях, принимаем К=0,8.

4.3. Определение суммарных поступлений теплоты за счет внутренних источников.

,

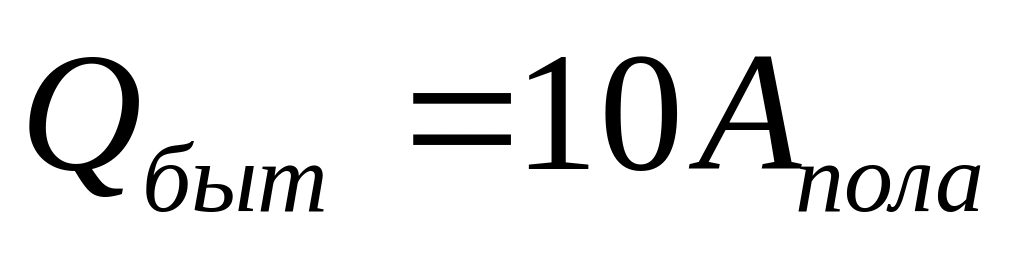

,где А_пола – площадь пола жилой комнаты или кухни, м²

4.4. Определение потерь теплоты каждого отапливаемого помещения.

,

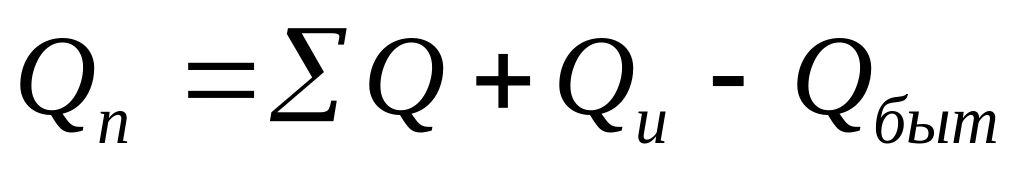

где SQ – трансмиссионные потери теплоты, Вт,

Q_и – расход теплоты на нагревание инфильтрирующегося воздуха, Вт,

Q_быт – суммарные поступления теплоты за счет внутренних источников, Вт.

Все результаты расчета потерь теплоты заносим в таблицу 2.

5. Расчет теплового потока и расхода теплоносителя

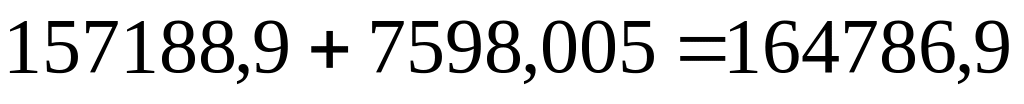

1.Тепловой поток системы отопления, Вт, определяется по [1],прил.12

= (Вт)

,где Q₁ - расчетные теплопотери отапливаемого здания, кВт;

Q_д - дополнительные потери теплоты, связанные с остыванием теплоносителя в подающих и обратных магистралях, проходящих в неотапливаемых помещениях, кВт. Ориентировочно их можно принять равными 5% от Q₁.

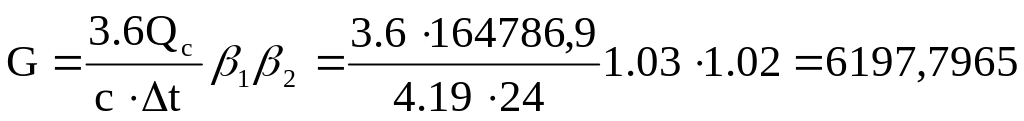

2. Расход теплоносителя, кг/ч, в системе, ветви или стояке системы отопления

( кг/ч )

,где Δt - разность температур, °С, теплоносителя на входе и выходе из системы, ветви или стояка. При предварительном расчете Δt принимать на 1°С меньше расчетного перепада температур теплоносителя в системе отопления;

с - удельная теплоемкость воды, равная 4,19 кДж/кг·°С.

β₁ - коэффициент учета дополнительного теплового потока установленных отопительных приборов за счет округления сверх расчетной величины, для чугунных радиаторов типа МС-140-108: β₁ = 1,03;

β₂ - коэффициент учета дополнительных потерь теплоты отопительными приборами, расположенными у наружных ограждений, для чугунного секционного радиатора β₂ = 1,02;
