2.4. Наполнение и опорожнение системы отопления, удаление воздуха.

Для удаления воздуха из системы отопления предусматриваем установку в наивысших точках системы отопления-воздухосборники.

Для опорожнения стояков в начале стояка по ходу движения устанавливаем пробковый кран и тройник с пробкой, а в конце стояка – тройник с водоспускным краном и пробковый кран.

Для слива воды из системы в нижних точках обратного и подающего трубопроводов устанавливаем тройники с запорной арматурой. В сторону водоспускных устройств предусматривается уклон 0,002.

Заполнение системы отопления теплоносителем осуществляется из теплового пункта через подающую магистраль,снизу-вверх, чтобы вытеснить воздух,находящийся в системе.

2.5. Теплоизоляция трубопроводов.

Для уменьшения бесполезных потерь теплоты трубопроводами системы отопления и в связи с возможностью замерзания в них воды трубопроводы подающей и обратной магистрали, участки стояков, расположенные в неотапливаемых подвалах, чердаках и тамбурах лестничных клеток, подлежат тепловой изоляции. Тепловая изоляция выполняется из несгораемых материалов.

3. Теплотехнический расчет ограждающих конструкций

Определяем сопротивление теплопередаче ограждающей конструкции R₀, м²С/Вт в соответствии с требованиями и находим необходимую толщину

слоя утеплителя.

В соответствии с требованиями сопротивление теплопередаче ограждающих конструкций R₀ принимаем не менее требуемых значений, R₀^req, определяемых исходя из санитарно-гигиенических и комфортных условий,и условий энергосбережения

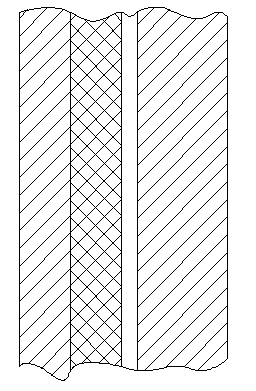

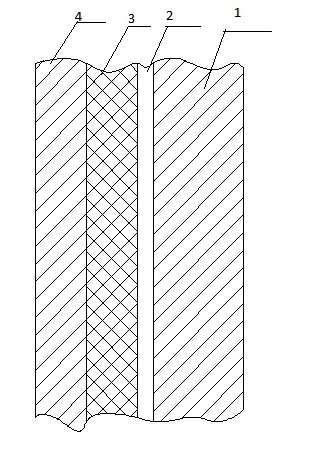

Рис.1. Конструкция многослойной стены.

Требуемое сопротивление теплопередаче ограждений, отвечающее санитарно-гигиеническим и комфортным условиям, определяют по формуле:

R_req=aD_d+b, м²С/Вт

,где D_d – градусо-сутки отопительного периода, С*сут,

a, b – коэффициенты, значения которых принимаем по [3].

Градусо-сутки отопительного периода, D_d С*сут, определяем по формуле:

D_d=( t_int- t_ht) z_ht ,

,где t_int – расчетная средняя температура внутреннего воздуха здания, С, принимаемая для расчета ограждающих конструкций по минимальным значениям оптимальной температуры по [2];

t_ht, z_ht – средняя температура наружного воздуха, С, и продолжительность, сут, отопительного периода, принимаемые по [2] .

D_d= (20+4,8)*228=5654,4(С*сут);

R_req=0,00035*5654,4+1,4=3,37( м²С/Вт);

Приведенное сопротивление теплопередаче ограждающих конструкций R₀, м²С/Вт:

,

где a_ext – коэффициент теплоотдачи наружной поверхности стены, равный 23 Вт/(м²С);

d – толщина слоя, м;

l – расчетный коэффициент теплопроводности материала слоя, Вт/(мС).

Исходя из требования о том, что R₀ R₀ ^req, присвоим R₀ найденное значение R₀^req и определим, какой толщины должен быть утепляющий слой, чтобы выполнялось данное условие:

Затем определяем коэффициент теплопередачи, Вт/(м²С):

Результаты теплотехнического расчета сводятся в таблицу 1.

Таблица 1 - Результаты теплотехнического расчета

Наименование о.к.	R0, (м2С)/Вт	к=1/R, Вт/ (м2С)
Наружная стена	3,69	0,27
Пол	4,98	0,23
Окна	0,51	1,96
Наружная дверь	0,89	1,12
Потолок	4,4	0,25

В расчетах используется условный коэффициент теплопередачи остекления K_усл, Вт/(м²С),определяемый по формуле

K_усл=К_окна-К_ст=1,7- 0,29=1,48
