45. Автоматизированный электропривод с частотным преобразователем с шим.
Структурно силовой преобразователь с ШИМ состоит из неуправляемого выпрямителя, при этом отсутствует блок управления выпрямителем (БУВ) и АИ с ШИМ, который управляется блоком управления инвертором (БУИ).

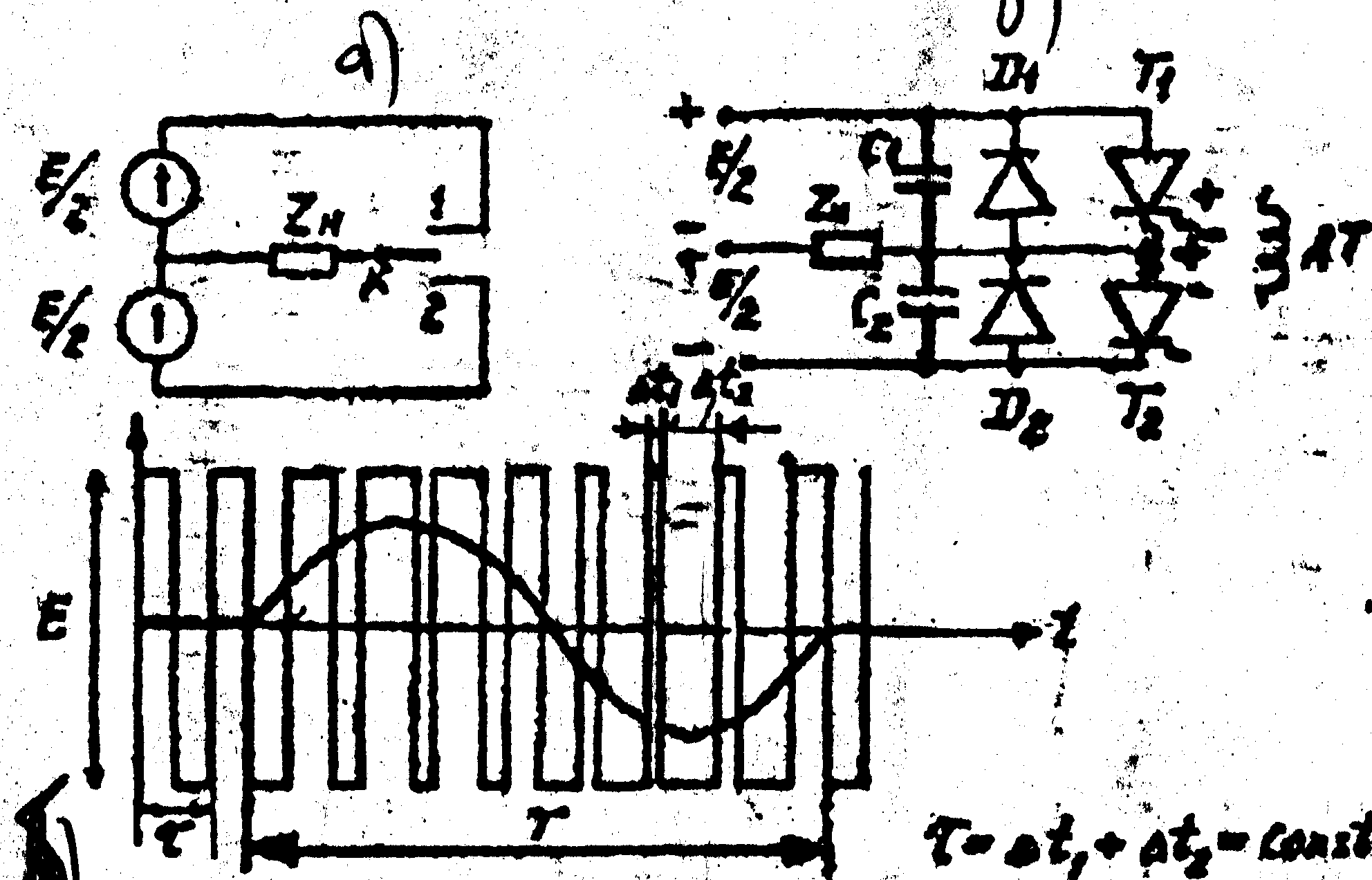

Для уяснения принципа действия АИ с ШИМ рассмотрим его однофазную электрическую схему на рис. 1.
Источник питания
представляет из себя две одинаковые
половины с одинаковой ЭДС. При этом с
помощью двух позиционного ключа К
(положение 1 или 2). На сопротивление
нагрузки
работают попеременно с высокой частотой,
либо верхняя половина источника, либо
нижняя. При этом верхняя половина
источника работает в течение времени
,
вторая при
.
При этом ток через верхний участок
протекает с права на лево. Если ключ
находится в положении 2, то ток через
будет протекать с лева на право.
Если
,
то
=0
на (
).
Если
и
при этом величине
+
=const.
и обозначается
,
называясь при этом несущий период
модуляции.
.
Если при этом
соотношение
и
изменять пропорционально закону синуса,
то
будет
изменятся в соответствии с
=
, (1)
где
–
называется глубиной модуляции
–
несущая частота модуляции.
Таким образом, если изменять в соответствии с (1), и , то на выходе преобразователя можно получить напряжение приблизительно равному синусоидальному, при этом, изменяя несущий период модуляции, можно изменить , изменяя изменять амплитуду и действующее значение .
Описание работы схемы рис. 1, в.
Пусть в момент
времени t=0
открыт, а
закрыт, при этом коммутирующий конденсатор
предварительно
заряжен. На
работает верхняя половина. В течении
вентеля
происходит заряд
,
а
удерживает свой заряд за счёт отсекающего
диода
.
По завершению
вентеля
подаётся управляющий импульс на
,
при этом он отпирается и
разряжается на нижнюю полуобмотку
трансформатора, в следствии чего в
верхней полуобмотке трансформатора
наводится Е взаимоиндукции, которая
представляет из себя обратнозапирающее
напряжение для вентеля Т
.
После этого на
работает нижняя половина источника
питания и т. д.
На рис.2, представлена
принципиальная схема ПЧ с ШИМ, которая
состоит из неуправляемого диодного
выпрямителя,
фильтра и АИ напряжения с ШИМ.
-
вентили анодной группы, которые на
протяжении периода коммутации постоянно
открыты, а
-
управляемые вентили катодной групы,
которые на протяжении
работают
в импульсном режиме.
коммутирующие
ёмкости;
-
отсекающие диоды.
АЭП с ШИМ успешно
и с высокими показателями качества
реализует все перечисленные функции
АЭП (пуск, торможение, регулирование,
реверс). При этом показатели качества
существенно выше , в частности Д=1000
1,
при этом обеспечиваются высокие
энергетические показатели.
Недостатком таких ЭП является сложность системы и алгоритм управления. По этой причине чаще всего в АЭП с ШИМ и I поддерживаются несинусоидальными, а трапециидальными.
