Выбор активного сетевого оборудования
Исходя из поставленной задачи, нам необходимо следующее активное оборудование (для одного этажа):
Таблица 5.Выбор активного оборудования
Наименование |
Картинка |
Марка |
Цена |
Сетевая карта 31 шт. |
|
Сетевой адаптер D-Link DFE-520TX 10Base-T/100Base-TX Fast Ethernet NIC with RJ-45 OEM http://www.oldi.ru/catalog/element/0200274/ |
168$ |
DSL модем 1 шт. |
|
Модем D-Link DSL-2540U/BRU/C2 http://ram.by/modem-d-link-dsl-2540u-bru-c2.html |
47$ |
Коммутатор на 24 порта 7 шт. |
|
Коммутатор switch D-link DGS-1024D http://computers.wikimart.ru/network/router/model/908/kommutator_switch_d-link_dgs-1024d/?p=1 |
132$ |

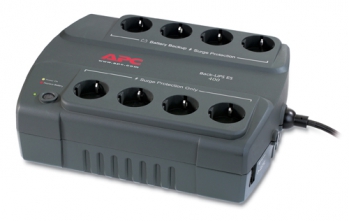

Источник бесперебойного питания 1 шт. |
|
ИБП APC BE400-RS Back-UPS ES 400VA/240W http://www.oldi.ru/catalog/element/0029815/
|
90$ |
Один этаж содержит 30 рабочих мест. Для передачи данных внутри блока нам будет достаточно скорости 100 Мбит/с, связь между блоками будет использовать соединение Fast Ethernet. Подключение кабелей через патч-панель представлен на рисунке 12:
Рисунок 12. Подключение через патч-панель.
Общая стоимость активного оборудования: 437$.
Заключение
В данном курсовом проекте мы рассмотрели основные принципы построения структурированных кабельных систем, собрали схему подключения в пакете Cisco Packet Tracer, сделали обзор используемых стандартов, разработали СКС локальной вычислительной сети административного здания, научились администрировать сеть, обжимать «витую пару», физически подключать кабели к патч-панели. Были использованы современные методы построения и создания сети, с использованием широкоприменяемых типов оборудования.
Список использованной литературы
1. Кэти Айвенс, “Компьютеные сети. Хитрости”. Изд-во “Питер”, 2006г. – 297 стр.
2. Журнал LAN #9, 2004 Издательство “Открытые системы”.
3. Электронный журнал Byte/Россия: http://www.bytemag.ru/
4. Интернет страница: Кабельные системы. Профессиональный монтаж: http://scs.rial.ru/
