4 Выбор материалов для скс
Для реализации поставленной задачи нам необходимы следующие материалы (рассмотрим один этаж):
Таблица 4. Выбор оборудования
Наименование |
Картинка |
Марка |
Цена |
|

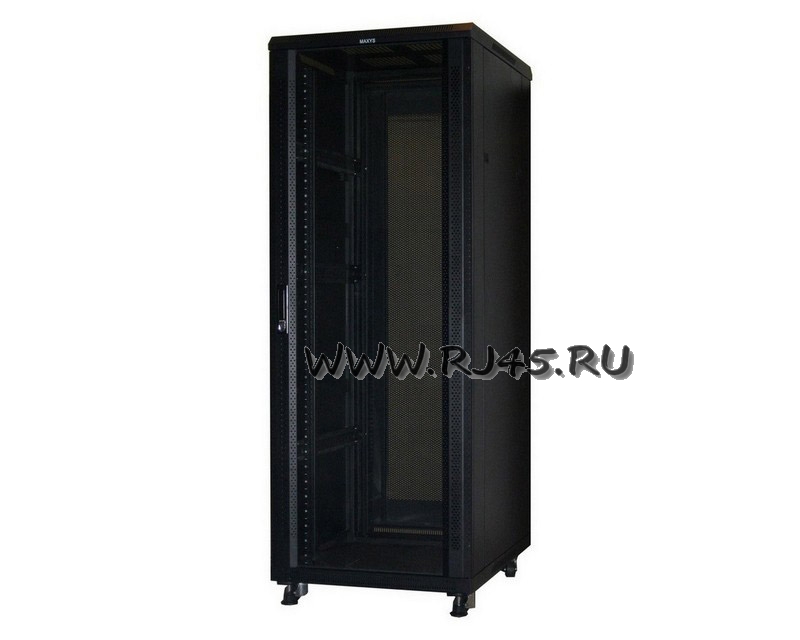

Шкаф коммутационный 1 шт. |
|
Шкаф напольный 42U, 600x800x2085мм, черный, MAXYS MX-6842-BL http://www.rj45.ru/product_info.php?products_id=1615 |
862$ |
|
Cкобы настенные 30 шт. |
|
СН-200 ОСТЕК Скоба для настенного крепления 200 мм http://www.dexa.ru/shop/catalog/lotki_prokatnyje_ostec_rossija/sn-200_ostek_skoba_dla_nastennogo_kreplenija_200_mm/ |
35$ |
|
Розетки электрические двойные 30 шт. |
|
SV-54207-W Двойная, с заземлением, белая http://ooo-pic.ru/rozetki_elektricheskie_dvoynye |
60$ |
|
Сетевые розетки 30 шт. |
|
Розетка сетевая RJ45, cat 5e, два порта http://www.ulmart.ru/goods/152656/?tab=estimate&head=1 |
97$ |
|
Продолжение таблицы 4

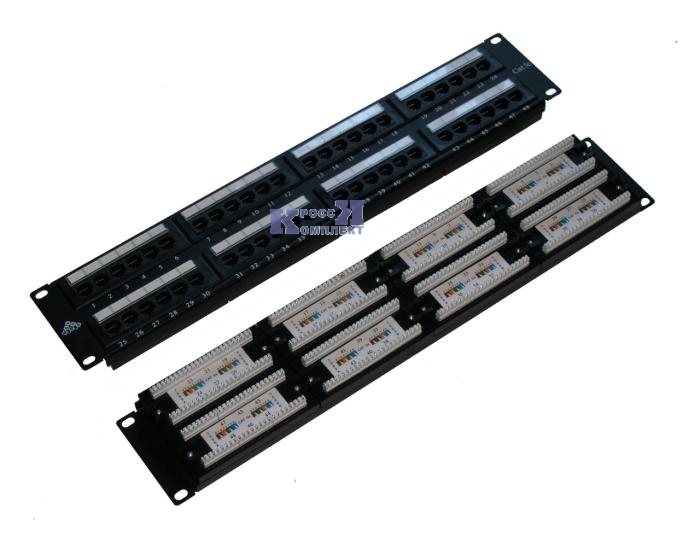

Патч-панель 1 шт. |
|
Патч-панель 19", 2U, 48 портов RJ45, категория 5e, dual IDC http://www.kkomplekt.ru/product_info.php/info/p1103_Patch-panel--19---2U--48-portov-RJ45--kategorijа-5e--dual-IDC.html |
64$ |
Кабель UTP 5e 305 м |
|
UTP 4 пары кат.5Е PVC 24AWG solid CCA, серый, 305m, box, SilverLAN http://www.24awg.ru/Netshop/utp/utp_450.html |
45$ |
Набор инструментов для работы с витой парой 1 шт. |
|
Hyperline HT-4015 Набор инструментов (устройство обжимное для RJ-45/12/11, устройство обжимное для RG 6/8/11/58/59/62/174/179, обрезка, зачистка, устройство для заделки витой пары 66/88/110 типа, тестер) http://www.talco.ru/Hyperline_HT_4015_Nabor_instrumentov__ustrojstvo_obzhimnoe_dlja_RJ_45_12_11__ustrojstvo_obzhimnoe_dlja_RG_6_8_11_58_59_62_174_179__obrezka__zachistka__ustrojstvo_dlja_zadelki_vitoj_pari_66_88_110_tipa__tester_.html |
162$ |
Коннекторы 100 шт. |
|
Коннектор RJ45 коннектор 8P8C 100 шт. в упаковке http://www.computermarket.ru/main/catalog/catid/173857.aspx |
6$ |
Защитный колпачок для патч-кордов (упаковка 100 шт) |
|
Защитный колпачок для патч-кордов (упаковка 100 шт) http://www.rj45.ru/product_info.php?products_id=1200 |
16$ |
Общая стоимость оборудования: 1347$.
Выбор оборудования был произведён с наиболее оптимальными характеристиками по стандартам проведения сети в помещениях.
Рабочие места будут связаны с коммутатором кабелем (объединение одного или нескольких кабельных элементов в общей защитной оболочке) UTP 5e категории (применяется для передачи в СКС голоса, видео и данных в частотном диапазоне до 125 МГц), рисунок 8.
Рисунок 8. Кабель UTP 5e.
Данный кабель будет соединять активное сетевое оборудование с розеткой рабочего места пользователя. В нашей задаче будем использовать двойную розетку для подключения к компьютерной сети (будут задействованы 2 пары проводов на сеть), рисунок 9:
Рисунок 9. Двойная розетка.
Конкретное оборудование (сетевая карта) будет подключаться к розетке своим типом кабеля (сетевым) с коннекторами (окончание кабеля для коммутируемого электрического соединения) RJ45, рисунок 10:
Рисунок 10. Коннектор RJ45 .
В зависимости от расположения оборудования в комнате, строительной схемы помещений и ряда других факторов – пути прокладки кабеля могут быть различными, так же как и средства их прокладки и крепления.
Для надёжности телекоммуникационного оборудования будем использовать коммутационный шкаф - закрытый контейнер с дверцей, используемый для размещения и защиты телекоммуникационного оборудования, коммутационных панелей и соединительных кабелей. Может иметь средства вентиляции и кондиционирования. В нём нам понадобятся патч-панель (панель для подключения и закрепления системных окончаний электропроводных кабелей, обеспечивающая их коммутацию и подключение сетевого оборудования). рисунок 11.
Рисунок 11 Патч-панель.
