Тема 2.6. Ремонт обмоток машин постоянного тока

Виды неисправностей обмотки якоря машины постоянного тока, их обнаружение и устранение.

Виды неисправностей обмоток возбуждения, их обнаружение и устранение.

Проверка сопротивления изоляции обмоток, правильности маркировки выводов. Изме­рение сопротивления обмоток. Проведение механических испытаний после ремонта. Испыта­ние электрической прочности изоляции.

Техника безопасности при ремонте и испытаниях электрических машин постоянного тока.

[1] стр. 379 - 382, стр. 389 - 392, стр. 397 - 399; [2] стр. 324 - 333.

Тема 2.7. Ремонт пускорегулирующей аппаратуры

В данной теме изучить следующие вопросы: виды и причины повреждений пускорегу­лирующей аппаратуры; ремонт контактов и механических частей контактора; регулировка на­жатия контактов; ремонт изоляционных частей дугогасительных камер; ремонт катушек кон­такторов; технология намотки каркасных и бескаркасных катушек; пропитка и сушка катушек; ремонт рубильников и реостатов; испытания пускорегулирующей аппаратуры после ремонта.

В заключение темы - техника безопасности при испытаниях пускорегулирующей аппа­ратуры после ремонта.

[1] стр. 401-410; [2] стр. 334-344.

Перечень лабораторно-практических работ:

1. Разработка карты технологического процесса ремонта отдельных видов электрооборудования;

2. Оперативные переключения в распределительных устройствах подстанций и заво­дской системе электроснабжения;

3. Изучение последовательности выполнения разделки силовых кабелей напряжением до 10 кВ;

1. Испытание электродвигателей переменного тока после ремонта и пробный пуск;

4. Исследование параллельной работы трансформаторов

4 Домашние контрольные задания

1. Известно, что для ВЛЭП применяют неизолированные одно, многопроволочные про­вода и тросы. В чём состоит отличие многопроволочных проводов от тросов?

2. При включении насоса в работу выяснилось, что электродвигатель 4А250М, Р_н = 90 кВт, U_H = 380 В не запускается, при этом неестественно гудит?

Как при этом должен действовать обслуживающий электротехнический персонал

3. При осмотре электродвигателя 4А250М, Р_н = 90 кВт, U_н=380 В замечено, что темпера­тура подшипников составляет 125°С. Назовите предел допустимой температуры, перечислить причины её повышения и способы их устранения.

4. По каким показателям судят о состоянии щёточно-коллекторного узла электрических машин по­стоянного тока? Устройство щёточно-коллекторного узла.

5. При осмотре электродвигателя 4А250М, Р_н = 90 кВт, U_н=380 В замечено, что электродвигатель перегревается сверх допустимой температуры. Что при этом должен делать обслуживаю­щий электротехнический персонал?

6. Перечислить приемо-сдаточные испытания электродвигателя СДН - 17 - 76 - 10, Р_н = 5000 кВт, U_H = 10 кВ при приёмке в эксплуатацию.

7. Перечислить приемо-сдаточные испытания при приёмке в эксплуатацию электродвигателя 4АН355М, Р_н = 400 кВт, U_H = 6 кВ.

8. Для асинхронного электродвигателя 4А250М, Р_н =90 кВт, U_H = 380 В, cos φ = 0,72, = =92 % определить допустимый ток нагрузки и объяснить как он контролируется, пределы до­пустимого напряжения и объяснить чем вызваны ограничения.

9. Перечислить приемо-сдаточные испытания при приёмке в эксплуатацию электродвига­теля 4А250М, Р_н =90 кВт, U_н=380 В.

10. Для контроля нагрузки электродвигателя на щите управления установлен амперметр. На шкале амперметра нанесена красная черта соответствующая I_ДОп = 61,425 А. Двигатель пита­ется от сети 6 кВ и имеет cos φ = 0,72, η = 92 %. Определить мощность электродвигателя и пе­речислить случаи в которых он аварийно должен быть отключён от электрической сети.

11. Трансформатор ТМ - 1600/10/0,4 в июле и августе работал с коэффициентом за­грузки 0,7. Можно ли его перегружать, в какое время и на какую величину?

12. Перечислить приемо-сдаточные испытания и документацию при приёмке в эксплуатацию вновь смонтированно­го силового трансформатора ТСЗ - 1600/15/0,4.

13. Можно ли включать на параллельную работу трансформаторы:

ТМ - 1600/10/0,4; = 5,5; /Y - 11

ТМ - 1600/10/0,4; = 4,5; /Y – 11

14. У трансформатора ТРДЦН 63000/110 работающего с полной нагрузкой, прекрати­лось из-за возникновения неисправностей работа системы охлаждения. Расшифровать обозна­чение трансформатора и объяснить, что должен делать обслуживающий персонал.

15. При монтаже силовой трансформатор ТМ - 1600/10/0,4 кВ был установлен так, что крышка имела, подъём по направлению противоположному от газового реле на 1 %, а масло­провод от трансформатора к расширителю 2 %. Мембрану выхлопной трубы оставили заво­дскую из стали толщиной 1 мм. Допустим ли ввод в эксплуатацию трансформатора?

16. На цеховой подстанции были установлены два трансформатора ТМ - 1600/10/0,4; = 5,5; /Y- 11.

Один из них вышел из строя. В резерве на складе оказалось три трансформатора:

ТМ - 2500/10/0,4; = 5,5; /Y - 11

ТМ - 1600/10/0,69; = 5,5; /Y – 11

ТМ- 1600/10/0,4; = 5,5; Y / - 0

Какой из них целесообразнее установить вместо вышедшего из строя?

17. При осмотре ТП обнаружено, что масло в трансформаторе ниже контрольных отме­ток масло указателя. Перечислить всевозможные места утечки масла из трансформатора и где вытекшее масло должно быть? Каковы должны быть действия лица производившего осмотр?

18. Как и для чего выполняют заземление магнитопровода трансформатора ТСЗ-1600/10/0,4 кВ.

19. При осмотре ТП обнаружено:

разрыв диафрагмы выхлопной трубы, потрескивание внутри трансформатора, чрезмер­ный нагрев. Каковы должны быть действия лица производящего осмотр?

20.

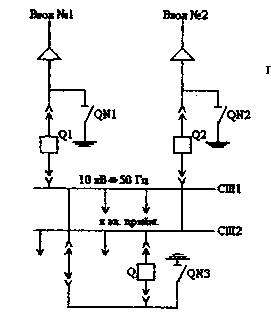

QN1; QN2; QN3 - заземляющие ножи.

Что необходимо сделать и в какой

последовательности при выводе "Ввод № 1” в ремонт?

21.Что необходимо сделать и в какой последовательности при выводе в ремонт масляного выключателя "Q1", кабельной линии "КЛ 1" выключателя нагрузки?

22.

В какой последовательности и какие

коммутационные аппараты должны быть отключены при

воде в ремонт кабельной линии № 8?

.

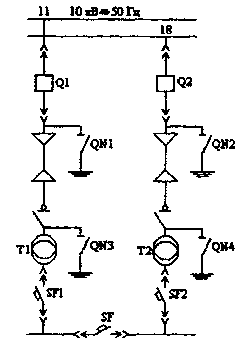

23. Кабельная линия к тр. № 1 выведена в ремонт. В

этой связи:

Отключены: Ql, QWl, SF1

Выключены: SF, QN3, QN1

Что необходимо сделать и в какой

последовательности при включении в работу транс­форматора "Т1"?

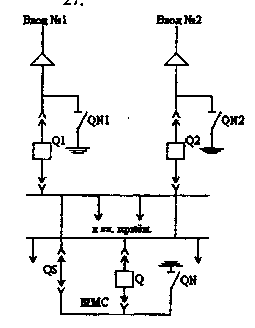

24. ШМС - шиносоединительный мост.

Что необходимо сделать и в какой последовательно­сти, для того чтобы:

1. Заменить изолятор ШМС

2. Произвести ремонт масляного выключателя "Q" и его привода.

25. 3/3 N1; 3/3 N2; 3/3 N3 - переносные защитные заземления установлены на время ремонта масляного выключателя "Q" и разъединителя "QS".

Что необходимо сделать и в какой последовательности при включении кабельной линии в работу после ремонта?

26. Перечислить приемо-сдаточные испытания и документацию кабельной линии на­пряжением 10 кВ, тип кабеля ААШв - 3x240 – 10, кабель проложен в земле от РТП - 1 до РТП - 2 длиной 3 км. Заполнить кабельный журнал.

27. Кабельная линия проложена в земле кабелем АСБ находится в эксплуатации 16 лет. Допустимый ток нагрузки 1_д = 330 А. В каких пределах можно перегрузить КЛ - 10 в аварийной ситуации. Расшифровать марку кабеля. Коэффициент предварительной нагрузки КЛ - 10 - 0,6.

28. Представитель заказчика, осуществляющий технический надзор за монтажом кабельных ли­ний выполняемых кабелями АСБГ - 3x240 - 10 кВ; АВАШв - 3x240 - 10 кВ после осмотра траншеи перед засыпкой в своём дневнике сделал записи:

1. Кабели в траншее проложены с натягом.

2. При прохождении через сгораемые стены, трубы в которые заведены кабели обреза­ны по обе стороны на уровне стены.

3. Трубы для прохода кабелей через стену расположены вертикально на расстоянии 100 мм.

Что значат эти записи?

29. Какой из предложенных кабелей:

АСБГ-3x120 - 10; ААШ_В-3x120 - 10;

АПВБ-3х120 - 10; АПВГ-3х120 - 10.

Можно использовать для прокладки в земле. Расшифровать марку кабеля, объяснить его устройство.

30. Представитель заказчика, осуществляющий технический надзор за монтажом кабельных ли­ний выполняемых кабелями АСБГ - 3x240 - 10 кВ; АВАШв - 3x240 - 10 кВ после осмотра траншей перед засыпкой в своём дневнике сделал записи:

1. Глубина траншеи 1,2. Кабель от механических повреждений не защищен кирпичом.

2. Расстояние между кабелями в траншее 50 мм.

3. Кабели при входе в здание проложены с разностью уровней 16 м.

Что значат эти записи?

34. На участке сети электроснабжения НПЗ в летнее время смонтирован кабель ААШв - 3x50 - 10. Требуется расшифровать марку кабеля и дать перечень приемо-сдаточных испыта­ний и проверок, объяснить его устройство

35. Две кабельные линии, выполненные кабелем АПВБ - 3x70 - 10 проложенным в траншее имеют допустимую нагрузку I_д = 165А каждая. Работают КЛ с расчётной нагрузкой I_Р = 110 А. Требуется расшифровать марку кабеля, определить, допустим, ли перевод нагрузки обоих КЛ на одну и на какое время.

36. Две кабельные линии, выполненные кабелем АСБ - 3x240 - 10 - Б проложенных в траншее имеют допустимую нагрузку I_д =330 А. Каждая линия работает с расчётной нагрузкой Iрасч = 214 А. При выходе из строя одной из них допустим, ли перевод всей нагрузки на другую и на какое время.

37. Кабельная линия, проложенная в земле кабелем АПВБ - 3x240 - 10, находится в эксплуатации 20 лет. Допустимый ток нагрузки I_д = 330 А. Согласно ПТЭ и ПТБ аварийно до­пускается КЛ - 10 перегружать в течение 5 суток в пределах 1,5I_д в течение 1 часа. Требуется определить ток перегрузки данной КЛ и расшифровать марку кабеля. Коэффициент предвари­тельной нагрузки КЛ 0,6.

38. Какой запас должен быть предусмотрен на кабельной линии длиной 1000 м. Строи­тельная длина кабелей 300 м. Для чего необходим запас, где разместить запас кабеля, какое ко­личество соединительных муфт на кабельной линии предполагается установить? Кабельная ли­ния проложена в траншее.

39. Что и как необходимо сделать для ремонта соединительной муфты кабеля ААШ_В - 3x240 - 10 проложенного в траншее?

44.Исходные данные:

На участке сети Главное распределительное устройство завода ГРУ - 10 кВ - цеховая подстанция смонтирована в летнее время в траншее кабель ААЩ„ - 3x50 - 10 Требуется написать перечень приемо-сдаточных испытаний и проверок.

48. Исходные данные:

В механическом цехе распределительные сети силового электрооборудования выпол­нены шинопроводом ШРА - 73 и проводом АПВ - 3 (1 х6) в стальных тонкостенных трубах (см. рис. 2). Питающая линия 1 выполнена кабелем АВВГ - 3x50 - 1x25 - 1.

Требуется:

Написать, как в соответствии с требованиями ПУЭ и с учётом особенностей конструк­ции ШРА - 73 надлежит смонтировать сеть защитного зануления (какие естественные и искус­ственные проводники защитного зануления применить, как проложить).

50. Составьте спецификацию на провод и вспомогательные материалы для участка электрической сети (см. рис. 3).

Спецификацию оформите на листе формата.

51. Составьте спецификацию на провод, на детали, комплектующие шинопровода, на вспомогательные материалы для участка электрической сети (см. рис. 2). Спецификацию офор­мите на листе формате по требованиям ГОСТ.

Исходные данные:

Питающая линия 20 м выполнена проводом АПР - 3 (1x50) - 1x25 в стальных трубах. Длина линии 2 составляет 21м; длина ответвлений к станкам № 1 3 м, провод АПВ - 3 (1x6) тт 26 в полу, к станкам № 2 - по 10 м, проводов АПВ - 3 (1 х2,5) тт 26 в полу. Типы коробок на шинопроводе примите самостоятельно.

52. Составьте спецификацию на провода, кабели и вспомогательные материалы для участка электрической сети (см. рис. 1). Оформите спецификацию на листе формата, соблюдая требования ГОСТ.

53. Исходные данные:

Кабель ААШв - 3x70 - 6 проложен в кабельном канале, количество соединительных муфт на кабеле - 1 шт.

Требуется:

Назвать и установить для кабеля:

а) виды ремонтов и сроки (периодичность) их проведения;

б) сроки (периодичность) осмотров;

в) объём, сроки, нормы межремонтных испытаний.

Результаты решений запишите в таблицу 1.

Наименование	Периодичность (сколько в год, месяц)	Норма	Обоснование
Ремонты: а)…… б)……..			ПТЭЭП, п.
Осмотр
Межремонтные испытания: а)…….. б)……….

54. Исходные данные:

В цехе межремонтными испытаниями установлено, что напряжение на двигателе 1 со­ставляет 350 В, на двигателе 2 - 422 В при паспортных данных этих двигателей:

двигатель 1 4 A315S, 160 кВт, 380 В;

двигатель 2 4АНЗ15М, 250 кВт, 380 В.

Требуется указать:

а) допустимы ли такие напряжения для электродвигателей;

б) к чему приведут такие отклонения напряжения электродвигателей.

55. Исходные данные:

В цеховой трансформаторной подстанции КТП, работающей без постоянного дежурст­ва персонала, установлен трансформатор ТМЗ - 1000 кВА 10,5/0,4/0,23 кВ с термосифонным фильтром.

Требуется назвать:

а) сроки проведения осмотров;

б) объём, сроки, нормы межремонтных профилактических испытаний;

в) виды и сроки (периодичность) проведения ремонтов.

Результаты решений запишите в таблицу 1.

56. Исходные данные:

Кабель ААШ_П - 3x70 - 6 питающий трансформаторную подстанцию, проложен в ка­бельном канале.

Требуется назвать и установить для кабеля:

а) сроки проведения осмотров;

б) объём, сроки и нормы межремонтных профилактических испытаний;

в) виды и сроки (периодичность) проведения ремонтов. Результаты решений запишите в таблицу 1.

58. Исходные данные:

Находящиеся в эксплуатации и питающие главный распределительный щит 380 В ка­бели АВВГ - 3x95 - 1 х50 проложены в кабельном канале.

Требуется назвать для кабелей:

а) периодичность осмотров;

б) периодичность, объём и нормы профилактических межремонтных испытаний;

в) виды и периодичность ремонтов.

Результаты решений запишите в таблицу 1.

59. Исходные данные:

В цеховой трансформаторной подстанции, работающей с постоянным дежурством пер­сонала, установлен трансформатор ТМ - 1000 кВА 6,3/0,4/0,23 кВ без трансформаторного фильтра.

Требуется указать для трансформатора:

а) периодичность осмотров;

б) периодичность, объём и нормы профилактических межремонтных испытаний;

в) виды и периодичность ремонтов.

Ответы запишите в таблицу 1.

61. Исходные данные:

В цехе межремонтными испытаниями установлено, что на 4A315S, мощностью 160 кВт, напряжением 380 В напряжение составляет 400 В.

Требуется указать и объяснить:

а) вызовет ли такое отклонение напряжение какие-либо неисправности в двигателе, ка­кие, почему?

б) допустимое напряжение для двигателя (±, В).

63. Приведите 4-5 примеров марок кабелей с пластмассовой изоляцией. Укажите их область применения.

64. Назовите допустимые размеры проходов и коридоров обслуживания в электропо­мещении, где смонтирована комплектная подстанция КТП 2х 1000 кВА 10/0,4/0,23 кВ двухряд­ного расположения. Приведите поясняющий эскиз или рисунок.

65. Напишите, как выполняется монтаж силового трансформатора, входящего в состав внутрицеховой комплектно подстанции КТП -630 10,5/0,4/0,23 кВ.

66. Напишите, кабели каких марок следует преимущественно применять для сетей си­лового электрооборудования в соответствии с требованиями ПУЭ; в каких случаях допустимы и необходимы кабели с медными жилами.

67. Приведите 4-5 примеров марок кабелей с резиновой изоляцией. Укажите их об­ласть применения.

68. Напишите, каковы требования ПУЭ к электропроводкам в стальных трубах, какова область применения стальных труб тонкостенных и водо-газопроводных.

69. Перечислите требования ПУЭ к устройству грозозащит и заземлений на воздушных ЛЭП с заземлённой нейтралью до 1000 В и на воздушных ЛЭП выше 1000 В (что подлежит защите, заземлению; как и из чего монтируются спуски и очаги заземления, мини­мально допустимые сечения; способы соединения спуска с деталями на опоре и с очагом зазем­ления).

70. Приведите 4-5 примеров марок обмоточных проводов. Укажите их основные тех­нические данные (свойства, материалы, сечения) и область применения.

71. Перечислите требования ПУЭ к ошиновке РУ и подстанции (материал шин, окраска шин, взаимное расположение фаз, возможность установки переносных заземлений).

72. Напишите, как производят отбор пробы масла из бака силового трансформатора во время эксплуатации. Опишите процесс испытания масла на пробивное напряжение, назовите про­бивное наименьшее напряжение масла.

73. Приведите 3-4 примера марок проводов и 4 - 5 примеров типов изоляторов для воздушных ЛЭП. Укажите для проводов и изоляторов основные технические данные и область применения.

74. Напишите, как эксплуатируют асинхронные двигатели с к.з.ротором до 100 кВт.

75. Опишите процесс измерения коэффициента абсорбции силового трансформатора R_60" /R_15"во время испытаний.

76. Напишите, какие виды соединений применяют для проводов воздушных линий электропередач до и выше 1000 В. Опишите процесс ремонта провода. Приведите поясняющий рисунок.

77. Опишите испытания измерительных трансформаторов тока в РУ подстанций.

78. Перечислите основные правила эксплуатации кабельных линий до 10 кВ.

85. Расшифруйте марку кабеля АБ - 3x95 - 6, укажите область применения, назовите допустимые токовые нагрузки. Приведите рисунок, поясняющий конструкцию кабеля.

86. Расшифруйте марки кабелей ААШ_В-3x70- 1, ААШ_П- 3x70- 1, ААБ - 3x70- 1, укажите область их применения, назовите допустимые токовые нагрузки. Приведите рисунки, поясняющие конструкции кабелей.

87. Напишите, в каких случаях при эксплуатации высоковольтного электродвигателя пере­менного тока требуется сушка его обмоток. Опишите один из способов сушки обмоток.

88. Перечислите основные ремонтные операции выключателей нагрузки ВНП - 16 и ВНП - 17. Укажите объём и нормы ис­пытаний для этих выключателей.

89. Расшифруйте марку кабеля ВБВ - 3x50 - 1 х25 - 1. Укажите область применения. Назовите допустимые токовые нагрузки. Приведите рисунок, поясняющий конструкцию кабе­ля.

90. Перечислите основные работы по ремонту разъединителя РВ (3) - 10/400.

91. Напишите, как выполняют на воздушных ЛЭП ремонт штыревых и подвесных изо­ляторов.

92. Перечислите существующие способы оконцевания проводов и жил кабелей нако­нечниками; опишите один из способов.

93. Перечислите требования ПУЭ к выполнению сети силового электрооборудования во взрывоопасных помещениях классов В -1 и В - 1а (марки проводов, кабелей, способы прокладки, требования к защите, выбору сечений, выполнению зануления, заземле­ния).

94. Назовите методы определения места повреждения в кабельных линиях; опишите один из методов, приведите поясняющие схемы, рисунки, цифры.

100. Назовите и объясните причины пробоя обмоток электрических машин на корпус (4-5 причин).

101. Напишите, как проводят измерение сопротивления изоляции для электрических двигателей выше 1000 В, находящихся в эксплуатации (в какие сроки, каким аппаратом, какие правила по технике безопасности соблюдают). Приведите рисунок, поясняющий схему измере­ний.

102. Напишите, как организуются и проводятся осмотры воздушных ЛЭП выше 1000 В. Опишите меры борьбы с гололёдом и вибрацией проводов воздушных ЛЭП.

103. Назовите и объясните причины, вызывающие вибрацию электрических машин (5 -6 причин).

104. Опишите ремонт магнитопровода силовых трансформаторов ТМЗ или ТМ до 2500кВАдо10кВ.

105. Напишите, как организуются и проводятся ремонтные работы воздушных ЛЭП - 6 кВ: замена изоляторов, выверка опор, замена траверс, ремонт провода.

106. Опишите основные правила по эксплуатации подшипников электрических машин.

109. Перечислите основные правила эксплуатации силовых трансформаторов цеховых подстанций.

110. Опишите неисправности электрических машин и опишите, как проводят ремонт активной стали и валов электрических машин.

112. Напишите, каковы периодичность, объём и нормы профилактических испытаний силового трансформатора ТМЗ - 630 кВА цеховой подстанции, находящейся в эксплуатации.

113. Назовите и объясните возможные причины перегрева обмотки электродвигателя 4А250М, 90 кВт, 380 В (4 - 5 причин).

114. Опишите процесс измерения сопротивления обмоток электрических машин.

115. Перечислите основные правила эксплуатации электрических двигателей (хране­ние, применение, обслуживание, ремонт, испытания).

116. Напишите, при каких условиях допускается параллельная работа силовых транс­форматоров. Объясните, что произойдёт, если коэффициенты трансформации будут разными.

117. Опишите подготовку к ремонту и ремонт обмоток электродвигателей А02 - 92 - 4, 4АН225М.

118. Перечислите и объясните причины, вызывающие ненормальный шум в электро­двигателях серии А02,4А, 4АН (4-5 причин).

119. Назовите и объясните причины течи масла из бака силовых трансформаторов ТМЗ, ТМ (3-4 причины).

120. Опишите ремонт и испытания контакторов переменного тока.

121. Назовите неисправности контактных колец электрических машин, назовите при­чины этих неисправностей. Опишите ремонт контактных колец.

122. Назовите причины перегрева силовых трансформаторов ТМЗ, ТМ; укажите пути устранения неисправностей; напишите определение температуры нагрева и температуры пере­грева электрооборудования; приведите данные о допускаемых превышениях температуры трансформаторов.

123. Опишите особенности ремонтов сварочных трансформаторов.

124. Напишите, в каких случаях необходимо выполнять фазировку силовых трансфор­маторов. Приведите рисунок, поясняющий схему соединений при фазировке.

125. Перечислите неисправности подшипников качения электрических машин; назови­те и объясните причины неисправностей, укажите пути их устранения.

126. Кратко опишите для электрических машин:

а) основные виды обмоток, способы их укладки в пазы;

б) основные свойства изоляционных материалов;

в) устройство и конструкцию между витковой и корпусной изоляции.

127. Напишите, как с помощью вольтметра опытным путём определяют группу соеди­нений обмоток двух обмоточных силовых трансформаторов. Приведите схему определения группы. Приведите рисунок, поясняющий двенадцатую группу соединения обмоток трансфор­матора.

128. Напишите, как для трёхфазных двигателей переменного тока проверяют правиль­ность соединений выводов обмоток. Приведите поясняющие схемы.

129. Напишите, какое назначение имеют пропитка и компаудирование обмоток элек­трических машин. Кратко опишите процессы сушки, пропитки, лакировки обмоток при изго­товлении в ремонте электрических машин.

4. Экзаменационные вопросы
