Серии acs600 на напряжение 380, 400 или 415 в

Тип ПЧ	В нормальных условиях					В тяжелых условиях
	Номи­наль­ный вход­ной ток, А	Номи­нальный выход­ной ток, А	Кратко­времен­ный ток перегрузки, А*	Номи­нальная выход­ная мощ­ность, кВА	Номи­нальная мощ­ность двигате­ля, кВ**	Номи­нальный входной ток, А	Номи­нальный выход­ной ток, А	Кратко­времен­ный ток пере­грузки, А*	Номи­нальная выход­ная мощ­ность, кВА	Номи­нальная мощ­ность двига­теля, кВт**
ACS601-0011-3 ACS601-0020-3 ACS601-0030-3 ACS601-0050-3 ACS601-0070-3 ACS601-0120-3 ACS607-0140-3 ACS607-0170-3 ACS607-0210-3 ACS607-0260-3 ACS607-0320-3 ACS607-0400-3 ACS607-0490-3 ACS607-0610-3	16 30 44 74 106 175 215 259 318 397 477 604 754 906	18 32 47 76 112 178 216 260 316 395 480 600 751 912	20 35 52 84 123 196 238 286 348 435 528 661 827 1003	11 20 30 50 70 120 140 170 210 260 320 400 490 610	7,5 15 22 37 55 90 110 132 160 200 250 315 400 500	14 22 37 60 90 145 175 215 259 318 397 492 604 754	15 24 41 62 89 147 178 216 260 316 395 494 600 751	23 36 62 93 134 221 267 324 390 474 593 741 901 1127	9 16 25 40 60 100 120 140 170 210 260 320 400 490	5,5 11 18,5 30 45 75 90 ПО 132 160 200 250 315 400
*Допустимый в течение 1мин. ток перегрузки каждые 10мин. ** Мощность указана для напряжения 400В

Преобразователи частоты серии ACS1000. До освоения промышленностью производства запираемых тиристоров с интегрированным управлением (IGCT), в качестве сило­вых полупроводниковых приборов в преобразователях час­тотно-регулируемых электроприводов среднего напряжения (3 и 6 кВ) применялись запираемые тиристоры (GTO) или биполярные транзисторы с изолированным затвором (IGBT). GTO-тиристоры при средних уровнях напряжения имеют приемлемые потери в проводящем состоянии, однако неод­нородная коммутация приводит к усложнению схемо­технических решений для обеспечения надежности запира­ния тиристоров. IGB-транзисторы являются быстродействующими приборами, но в диапазоне средних на­пряжений в них велики потери в проводящем состоянии, к тому же требуются сложные последовательные соедине­ния нескольких транзисторов в каждом плече инвер­тора. Указанные обстоятельства при применении в ПЧ при­боров GTO или IGBT приводят к увеличению числа ком­понентов, габаритов и снижению надежности электро­привода.

Применение приборов IGCT в диапазоне средних напря­жений обеспечивает по сравнению с приборами GTO и IGBT быструю однородную коммутацию, простоту схемотехниче­ских решений, высокий КПД электропривода, повышение надежности и улучшение рабочих характеристик.

Функциональная электрическая схема частотно-регулируе­мого привода с ACS1000 показана на рис. 2. Технические характеристики ПЧ серии ACS 1000 на напряжение 3,3 кВ приведены в табл. 2.

Преобразователь частоты имеет инвертор напряжения с одним полупроводниковым прибором в каждом плече моста (последовательное и параллельное соединения приборов отсутствуют). Выпрямительный узел ПЧ выполнен по 12-пульс-ной (по специальному заказу по 24-пульсной) схеме.

Кроме максимальной токовой защиты, в электроприводе предусмотрены защиты от к.з., замыкания на землю, обрыва фазы, перенапряжения, понижения напряжения, превыше­ния температуры, перегрузки, заклинивания электродвигате­ля и др.

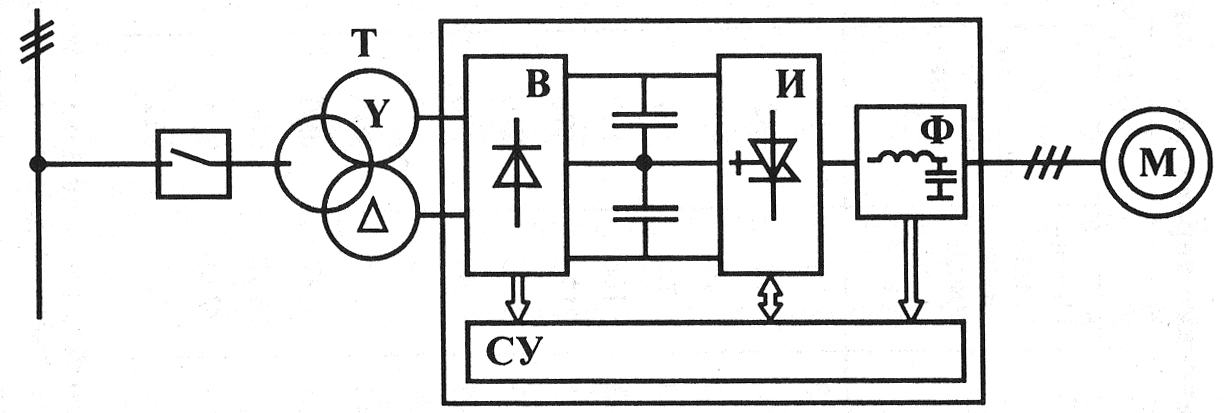

Рис. 2. Функциональная схема частотно-регулируемого электропривода с преобразователем частоты серии ACS 1000:

Т — трансформатор; В — 12-пульсный выпрямитель; И — трехуровневый инвертор; Ф — выходной фильтр; М — электродвигатель; СУ — система управления и прямого регулирования момента (DTC).

Электропривод допускает 10 % кратковременную пере­грузку в течение 1 мин каждые 10 мин. Возможно специаль­ное исполнение для тяжелого режима работы с 150 % на­грузкой в течение 1 мин каждые 10 мин. В электроприводах с ACS 1000 используется прямое управление моментом (DTC), позволяющее с достаточной точностью регулировать как скорость, так и момент двигателя без сигнала обратной связи от датчика скорости. Расчет состояния АД корректируется по программной модели 40000 раз в секунду посредством быстродействующего сигнального процессора. Статиче­ская точность регулирования скорости составляет от 0,1 до 0,5 %.

Таблица 2. Технические характеристики преобразователей частоты
