Программные средства настройки
Устройство плавного пуска и торможения благодаря встроенному дисплею и клавиатуре выполняет широкий набор функций, существенно упрощающих настройку электропривода под конкретное применение.
Системы программирования различных УППТ для пользователя однотипны и основываются на приципе меню. На рис.19 показан фрагмент программы для УППТ MSF фирмы Emotron. Все окна меню собраны в простую одноуровневую структуру с возможностью ограничения числа доступных окон введением значения OFF в окно 007 (заводская установка). При этом имеется доступ только к основным окнам от 001 до 007. Такой способ минимизирует число установок для случая, когда требуется только плавный пуск при помощи изменения напряжения без контроля тока или момента двигателя.
Если в окне 007 установлено ON, а в окне 008 – OFF, имеется доступ ко всем окнам меня, относящимся к индикации, а также к списку сигналов тревоги.
Список окон меню, соответствующих фрагментов программы, приведен в табл. 5.

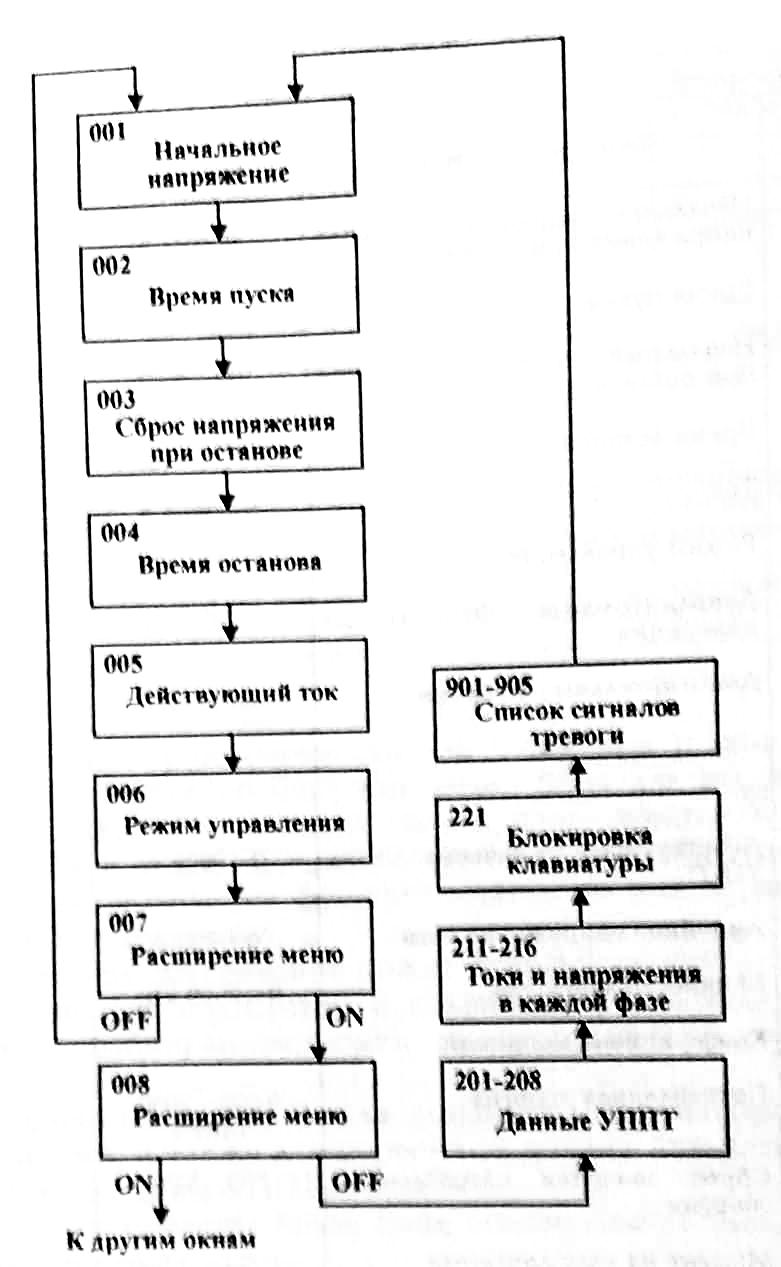

Рис.19. фрагмент программы контроля настройки параметров устройстваплавного пуска фирмы «Emotron»
Для облегчения наладки УППТ компанией «SchneiderElectrics» разработаны диалоговые средства Power Suite на базе персонального или карманного ПК, которые позволяют осуществлять подготовку файлов данных, загружаемых в УППТ.
Комплект Power Suitte не базе карманного ПК Может использоваться на этапах подготовки , программирования, ввода в эксплуатацию и обслуживания
Таблица 8.5 Список окон меню
Номер окна |
Функция/параметр |
Диапазон |
Заводская установка |
001 |
Начальное напряжение графика напряжения при пуске |
25-90 % от сети |
30 |
002 |
Время пуска |
1-60 с |
10 |
003 |
Начальный сброс напряжения при останове |
100 - 40 % от сети |
100 |
004 |
Время останова |
OFF, 2-120 с |
OFF |
005 |
Ток |
0 - 9999 А |
|
006 |
Режим управления |
1. 2, 3 |
2 |
007 |
Дополнительные функции и измерения |
OFF. ON |
OFF |
008 |
Дополнительные функции |
OFF, ON h |
OFF |
201 |
Действующее значение тока УППТ |
0-9999 A |
|
202 |
Линейное напряжение сети |
0 - 720 В |
|
203 |
Мощность двигателя |
0-9999 кВт |
|
204 |
Коэффициент мощности |
0-1 |
|
205 |
Потребленная энергия |
0,000 - 2000 МВт-ч |
|
206 |
Сброс значения потребленной энергии |
NO, YES |
NO |
207 |
Момент на валу двигателя |
-9999- +9999 Нм |
|
208 |
Время работы |
Час |
|
211 |
Ток фазы L1 |
0-9999 A |
|
212 |
Ток фазы L2 |
0-9999 A |
|
213 |
Ток фазы L3 |
0-9999 A |
|
214 |
Линейное напряжение LI—L2 |
0 - 720 В |
|
215 |
Линейное напряжение LI — L3 |
0-720 В |
|
