Серии micromaster

Параметры	MICROMASTER 430	MICROMASTER 440
Напряжение сети, В	3x380-480 ± 10%	3x380-480 ± 10 %
Частота тока сети, Гц	47-63	47-63
Диапазон мощности, кВт	7,5-250	0,37-200
Выходная частота, Гц	0-650*	0-650'
Коэффициент мощно­сти, не менее	0,95	0,95
КПД, не менее	0,96	0,96
Пусковой ток	Не более расчетного входного тока	Не более расчетного входного тока
Законы управления	Линейный U/f, квадра­тичный U/f, программи­руемый U/f, прямое управление потоком (FCC), режим энерго­сбережения	Векторный с (без) датчи­ка скорости, управление моментом, линейный U/f, квадратичный U/f, программируемый U/f, прямое управление по­током (FCC)
Частота ШИМ, кГц	2—16 (изменение с ша­гом 2 кГц)	2—16 (изменение с ша­гом 2 кГц)
Число параметрируемых дискретных вхо­дов (потенциально раз­вязанных и переклю­чаемых PNP/NPN)	6	6
Число параметрируемых аналоговых входов (0-10 В, 0-20 мА)	2	2
Число параметрируемых релейных выходов	3 (постоянный ток 30 В/ 5 А, омическая нагрузка; переменный ток 250В/ 2А, индуктивная на­грузка)	3 (постоянный ток 30 В/ 5 А, омическая нагрузка; переменный ток 250 В/ 2 А, индуктивная на­грузка)
Число параметрируе-мых аналоговых выхо­дов (4 - 20 мА)	2	2
Интерфейс	RS485 (опция RS232)	RS485 (опция RS232)
*Выходная частота зависит от закона управления и номинальной мощ­ности преобразователя.

При построении ПЧ в качестве элементной базы исполь­зуются высоковольтные IGBT модули. Выпрямительный блок ПЧ выполняется по 12- или 24-пульсной схеме. Предусматри­вается исполнение ПЧ с двумя преобразователями, один из которых со стороны сети (активный буфер) используется для рекуперации энергии торможения в сеть, а другой — для ре­гулирования скорости двигателя. С помощью активного бу­фера становится возможным реализация привода с механи­ческими характеристиками в четырех квадрантах (двигатель­ный и генераторный режим в обоих направлениях вращения привода).

Активный буфер вместе с фильтром дает возможность по­лучения не только = 1, но и частичной компенсации реактивной мощности других потребителей. Кроме того, обеспечивается режим работы практически с отсутствием высших гармоник.

Высокотехнологичный электропривод с ПЧ серии SIMOVERT MV и оснащенный активным буфером может эффективно эксплуатироваться в слабых электрических сетях с частыми провалами напряжения.

Функциональная схема электропривода с ПЧ серии SIMOVERT MV показана на рис. 4.

Управление магнитным потоком двигателя проводится с помощью надежной и эффективной системы с запоминанием модуля и частоты тока статора TRANSVECTOR, а применение цифровой системы управления ПЧ серии SIMADYN MV с использованием 32-битового сигнального процессора обеспе­чивает:

• возможность применения универсального и гибкого стан­дартного программного обеспечения;

• удобную систему управления и визуализации;

• возможность проведения всесторонней диагностики как на месте эксплуатации, так и через модем.

Система диагностики позволяет контролировать силовой выключатель, напряжение сети, режим работы входного трансформатора, выход из строя вентилятора, режим работы двигателя и модулей IGBT, напряжение промежуточного зве­на постоянного тока, состояние изоляции и др.

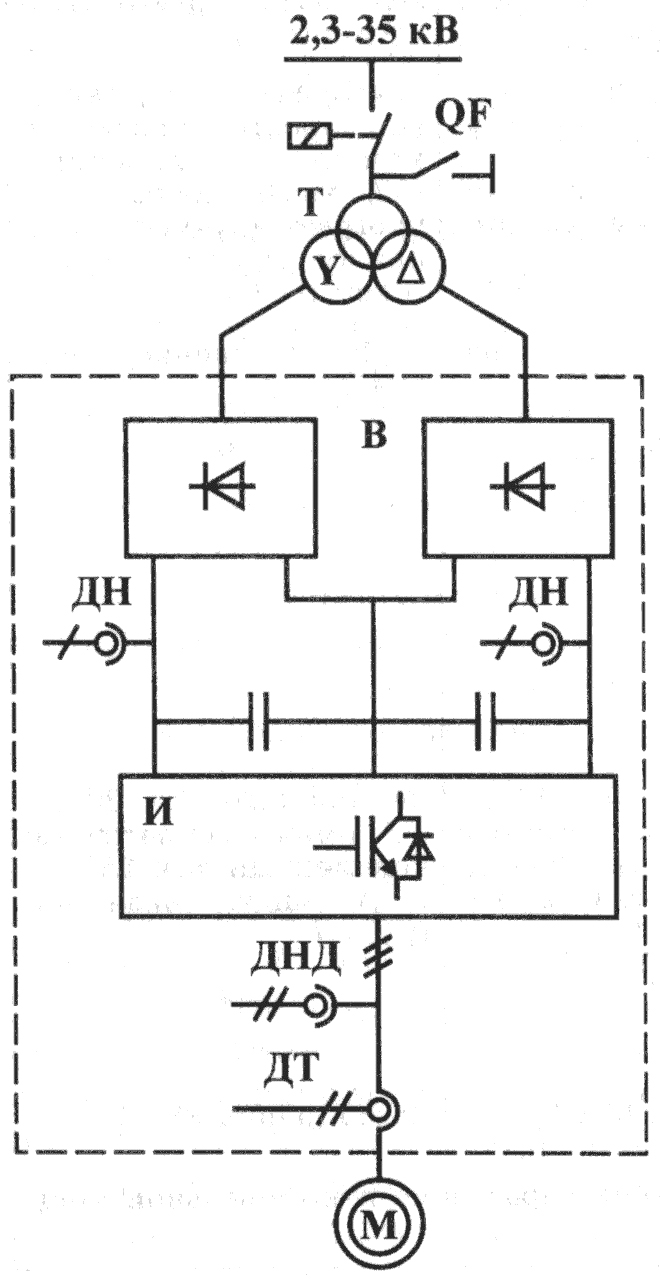

Рис. 4. Функциональная схема электропривода с преобразовате­лем частоты SIMOVERT MV:

QF — сетевой выключатель; Т — трансформатор; В — выпрями­тель; ДН — датчик напряжения звена постоянного тока; И — ин­вертор; ДНД — датчик напряже­ния на зажимах двигателя; ДТ — датчик тока двигателя; М — асин­хронный или синхронный двига­тель

Панель управления, включающая в себя устройство ото­бражения информации, кнопки и функциональные клавиши с двойными функциями, предлагает пользователю макси­мальные удобства по управлению электроприводом.

Электропривод имеет следующие характеристики: коэф­фициент мощности при использовании в ПЧ 12-пульсного выпрямителя > 0,96, а при использовании активного буфера — регулируемый; номинальный КПД 98,5 %; максимальная выходная частота 150 Гц; диапазон регулирова­ния скоростей 1:1000.

Электромагнитная совместимость с сетью электроснаб­жения обеспечивается либо традиционными способами, та­кими как увеличение фазности сетевого выпрямителя, либо применением в качестве сетевого выпрямителя активного буфера, выполненного на полностью управляемых ключевых элементах с использованием ШИМ.

Технические характеристики ПЧ серии SIMOVERT MV приведены в табл. 6.

Таблица 6. Технические характеристики преобразователей частоты серии SIMOVERT MV

Номинальное напря­жение двигателя, кВ	Номинальный выходной ток преобразователя час­тоты, А	Номинальная выходная мощность Преобразователя частоты, MBA
2,3	200 250 300 350 400 450 500 550 600	0,8 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2.4
3,3	180 230 260 315 370 400 460 510 550	1,0 1,3 1,5 1,8 2,1 2,3 2,6 2,9 3,1
4,16	180 240 280 320 370 400 460 510 550	1,3 1,7 2,0 2,3 2,6 2,9 3,3 3,7 4,0

Преобразователи частоты серии SINAMICS разработаны на базе последних достижений в области силовой и инфор­мационной электроники. Система управления ПЧ обеспечи­вает:

• векторное управление и регулирование момента (с датчи­ком скорости или без него);

• U/f -управление с различными характеристиками;

• анализ прохождения сигналов; «подхват на ходу» вращающегося двигателя;

• автоматический самозапуск двигателя после кратковре­менного исчезновения напряжения сети и др.

Все соединения силовой части электропривода с системой управления выполнены по оптоволоконной технологии. Уст­ройства управления оснащены ЖК-дисплеями с функциями отображения графики и имеют следующие особенности:

• вывод текстовых сообщений и графиков наблюдения за параметрами процессов;

• вспомогательные функции, описывающие причины и способы устранения неисправностей и др.

Преобразователь частоты SINAMICS GM150 предназначен для применения в однодвигательных электроприводах с квад­ратичным или постоянным моментом нагрузки, в которых не требуется рекуперация энергии в сеть. Основная область применения таких ПЧ — это электроприводы насосов, венти­ляторов и компрессоров.

ПЧ Sinamics SMI50 — более сложный преобразователь. Основная его особенность — это возможность рекуперации энергии в сеть благодаря наличию управляемого выпрямите­ля. Инвертор ПЧ выполнен на IGC тиристорах. Кроме того, ПЧ имеет общий промежуточный контур постоянного тока для подключения группы инверторов, каждый из которых работает на свой двигатель. Преобразователь частоты Sina­mics SMI50 ориентирован на применение в электроприводах, к которым предъявляются высокие требования при работе в динамических режимах, на низких частотах и тормозных ре­жимах с рекуперацией энергии в сеть.

Технические характеристики преобразователей частоты серии SINAMICS приведены в табл. 7.

Таблица 7. Технические характеристики преобразователей частоты серии SINAMICS

Параметры, характеристики	SINAMICS GM150		SINAMICS SMI 50
Тип силового полупровод­никового прибора инвер­тора	IGBT	IGCT	IGCT
12-пульсный выпрямитель	Стандартно	Стандартно	Нет
24-пульсный выпрямитель	Стандартно для 6,0-7,2 кВ	Стандартно для 6,0-7,2 кВ	Нет
Активный выпрямитель (рекуперация)	Нет	Нет	Стандартно
Диапазон напряжений на выходе инвертора, кВ	2,3-7,2	3,3	3,3
Диапазон мощности, MB A	0,6-10	10-28	5-28
Тип нагрузки и охлаждение
Асинхронный двигатель	Стандартно	Стандартно	Стандартно
Синхронный двигатель	Нет	Опция	Стандартно
Несколько инверторов на общей шине постоянного тока	Нет	Нет	Стандартно
Синус-фильтр	Опция	Нет	Нет
Воздушное охлаждение	Стандартно	Нет	Нет
Водяное охлаждение	Стандартно	Стандартно	Стандартно
