Серии midimaster

Параметры	MIDIMASTER Vector 6SE32	MIDIMASTER Eco 6SE95
Диапазон мощностей, кВт	5,5-75	5,5-135
Напряжение питания, В	3 фазы 208-240 ± 10 % 3 фазы 380-500 ± 10 % 3 фазы 525-575 ± 10 %	3 фазы 208-240 1 10% 3 фазы 380–460/480/500±10% 3 фазы 525-575 ± 10%
Перегрузочная способ­ность в долях номиналь­ного тока, %	150 в течение 60 с; 200 в течение 2 с	110 в течение 60 с
Метод управления	Потокосцеплением, бессенсорное вектор­ное, вольт-частотный ;	Режим оптимизации электропотребления, вольт-частотный
Дискретные входы (программируемые)	6 (24 функции)	6
Аналоговые входы	2 (0-10 В, 2-10 В, ± 10 В, 0/4-20 мА)	2 (0-10 В, 2-10 В, ± 10 В, 0/4-20 мА)
Аналоговые выходы	2 (0/4-20 мА)	2 (0/4-20 мА)
Дискретные релейные выходы	2 (240 В/0,8 А - пере­менного тока, 30 В/2 А — постоянно­го тока	2 (240 В/1 А - перемен­ного тока)
Способ охлаждения	Вентилятор	Вентилятор
Диапазон рабочих тем­ператур, °С	От 0 до 40	От 0 до 40
Степень защиты	IP21/56	IP21/56

Преобразователи MICROMASTER 430 предназначены для электроприводов насосов и вентиляторов, MICROMASTER 440, благодаря наличию системы векторного управления — для решения задач, требующих применения электроприводов с большим диапазоном регулирования скорости.

В преобразователях этой серии реализован модульный принцип построения и используется новейшая технология IGBT. Для улучшения динамических характеристик и опти­мального управления предусматривается алгоритм прямого управления потоком двигателя.

Система управления электропривода обеспечивает:

• компенсацию скольжения;

• автоматический повторный запуск при кратковременном исчезновении напряжения сети;

• автоматическое регулирование технологического парамет­ра, зависящего от скорости электродвигателя;

• параметрируемое время разгона и торможения в диапазо­не 0-650 с;

• сглаживание графика пуска;

• быстродействующее токоограничение с целью обеспече­ния безаварийной работы;

• точный ввод заданного параметра благодаря наличию аналогового входа с большой разрешающей способностью;

• комбинированное торможение с целью обеспечения контролируемого быстрого останова;

• четыре частоты блокирования механического резонанса;

• высококачественное с автонастройкой ПИД-регулирование технологического параметра, зависящего от скорости двига­теля;

• быстродействующий репродуцируемый опрос цифровых входов и др.

Кроме того, в преобразователях MICROMASTER 430 пре­дусмотрены функции: энергосбережения, определения режи­ма «сухого хода» насоса, каскадного пуска до трех двигателей через встроенные релейные выходы системы управления.

Функциональная схема преобразователя частоты MICRO-MASTER 430 показана на рис. 3.

В преобразователях MICROMASTER 440 для расширения возможностей автоматизации имеются свободные функцио­нальные блоки арифметических и логических операций.

В преобразователях частоты предусмотрены следующие виды защит от:

• перегрева двигателя и преобразователя;

• замыкания на землю;

• нарушения изоляции двигателя;

• блокировки ротора двигателя;

• недопустимых значений превышения и снижения напря­жения сети;

• изменения параметров и др.

Технические характеристики преобразователей частоты серии MICROMASTER приведены в табл. 5.

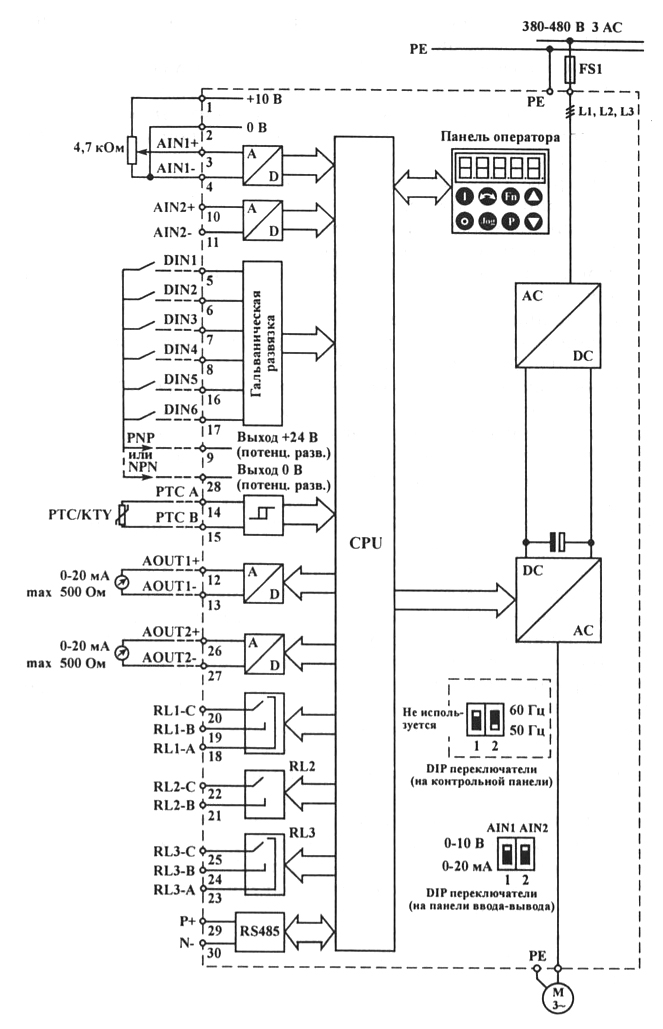

Рис. 3. Функциональная схема преобразователя частоты MICROMASTER 430:

A/D — преобразователь аналог/цифра; AIN1, AIN2 — аналоговые входы; DINI — D1N6 — цифровые входы; РТС - входы для подключения термодат­чиков; AOUT1, AOUT2 — аналоговые выходы; RL1 — RL3 — релейные выхо­ды; AC/DC — преобразователь переменного тока в постоянный; DC/АС — преобразователь постоянного тока в переменный; CPU — центральный мик­ропроцессор

Преобразователи частоты серии SIMOVERT MV предна­значены для регулирования скорости асинхронных и син­хронных двигателей на напряжение до б кВ, применяемых в качестве электропривода насосов, компрессоров и вентиля­торов. При использовании в качестве привода рабочих ма­шин синхронных двигателей в силовой цепи применяются фильтры со структурой, отличающейся от фильтров для асинхронных двигателей.

Таблица 5. Технические характеристики преобразователей частоты
