Министерство образования Российской Федерации

Воронежская государственная технологическая академия

Кафедра безопасности жизнедеятельности

Гражданская оборона и защита населения и территорий в чрезвычайных ситуациях

Прогнозирование последствий техногенных ЧС

Методические указания для выполнения

контрольной работы

Для студентов специальностей

170600, 270300, 270400, 270500, 270900, 271100

заочной формы обучения

Воронеж 2001

УДК 361.743

Гражданская оборона и защита населения и территорий в чрезвычайных ситуациях: Методические указания к выполнению контрольной работы для студентов заочного обучения / Воронеж. гос. технол. акад.; Сост. А.М. Гавриленков, В.Н. Черных. Воронеж, 2001. 32 с.

Методические указания разработаны в соответствии с требованиями, предъявляемыми квалификационной характеристикой ГОС ВПО подготовки инженеров по специальностям 170500, 270300, 270400, 270500, 270900, 271100. Они предназначены для закрепления теоретических знаний дисциплины цикла ЕН. Предложена методика решения задач.

Библиогр.: 9 назв., Рис. 2 .

Составители профессор А.М. Гавриленков,

доцент В.Н. Черных

Научный редактор профессор А.М. Гавриленков

Рецензент доцент Е.И. Таранин

Печатаются по решению

редакционно-издательского отдела

Воронежская государственная технологическая академия

Гавриленков А.М.,

Черных В.Н., 2001

Воронежская

государственная

технологическая

академия, 2001

Методические указания

Учитывая рост количества техногенных ЧС и ущербы от них, представляется целесообразным приобретение всеми студентами навыков по прогнозированию последствий ЧС.

Контрольная работа состоит из трех задач. Каждая задача имеет 100 вариантов исходных данных. Вариант выбирается по двум последним цифрам номера зачетной книжки.

Решение каждой задачи должно сопровождаться ссылками на используемые литературные источники. Текстовая часть контрольной работы должна соответствовать требованиям ГОСТ 2.105 – 96. На каждой странице оставляются поля для замечаний рецензента. Текст пишется разборчиво с интервалами между строк.

Расчет зоны ЧС после взрыва склада ГСМ

Задача 1

Учитывая рост цен на бензин, руководство городского предприятия решило создать на своей территории дополнительные запасы бензина в емкостях, разместив их на максимально возможном удалении R от производственных помещений. Необходимо определить тяжесть последствий взрыва этих емкостей (дать прогноз возможной ЧС), для чего необходимо определить:

1. степень разрушения объектов на территории предприятия;

2. размеры зоны ЧС;

3. степень поражения рабочих и служащих.

Расчет зоны ЧС сводится к определению ее размеров, степени поражения людей и разрушения объектов инженерно-технического комплекса.

Исходные данные для расчетов представлены в приложении А.

1. Общие положения [1,3,7,8]

Взрыв – это быстропротекающий процесс физических и химических превращений веществ, сопровождающийся освобождением значительного количества энергии в ограниченном объеме, в результате которого в окружающем пространстве образуется и распространяется ударная волна, способная привести или приводящая к возникновению техногенной ЧС.

Взрывчатое вещество (ВВ) – вещество, которое может взрываться при воздействии пламени или проявлять чувствительность к сотрясениям или трениям большую, чем динитробензол.

Типы взрывов газовоздушных (ГВС), тепловоздушных (ТВС), пылевоздушных (ПВС) смесей (рис. 1):

• детонационный – взрывчатое превращение вещества со сверхзвуковой скоростью;

• дефлаграционный – взрывное горение с дозвуковой скоростью;

• комбинированный – совокупность предыдущих типов взрывов.

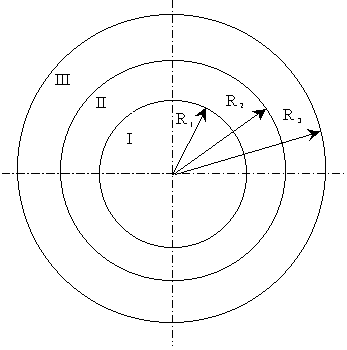

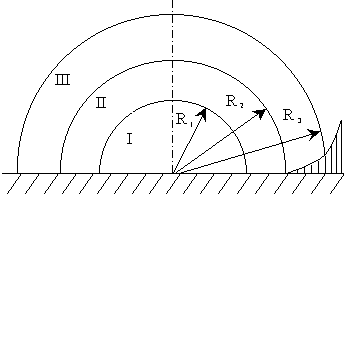

Рис. 1 Схема взрыва ГВС, ТВС, ПВС

I – зона детонационной волны; II – зона действия продуктов взрыва (огненного шара); III – зона воздушной ударной волны; IV – давление ударной волны; R₁, R₂, R₃ – радиусы внешних границ соответствующих зон.

При взрывах образуется 5 зон поражения:

• бризантная (детонационная);

• действия продуктов взрыва (огненный шар);

• действия ударной волны;

• теплового поражения;

• токсического задымления.
