2.4 Создание сборки

1. Создать новую деталь (командой меню «Файл – Создать / Сборка»).

2. Используя команду меню «Операции – Добавить компонент из файла» или соответствующие кнопки на панели инструментов ( и ), добавить в поле сборки модель болта с привязкой его к началу координат (рисунок 17).

Рисунок 17

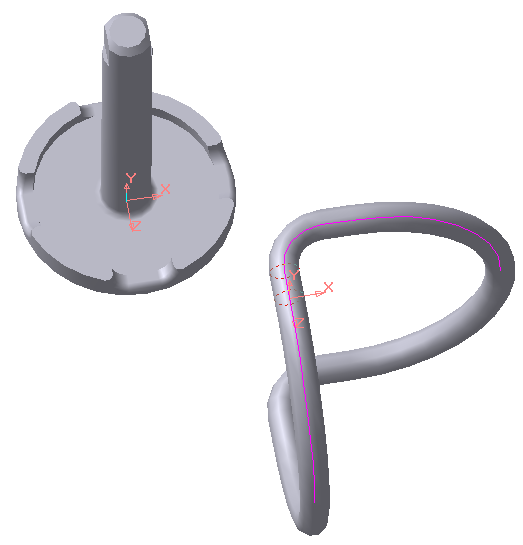

2. Используя команду меню «Операции – Добавить компонент из файла» или соответствующие кнопки на панели инструментов ( и ), добавить в поле сборки модель упругого элемента в любое удобное место (рисунок 18).

Рисунок 18

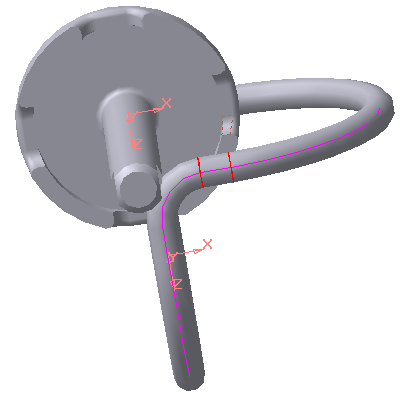

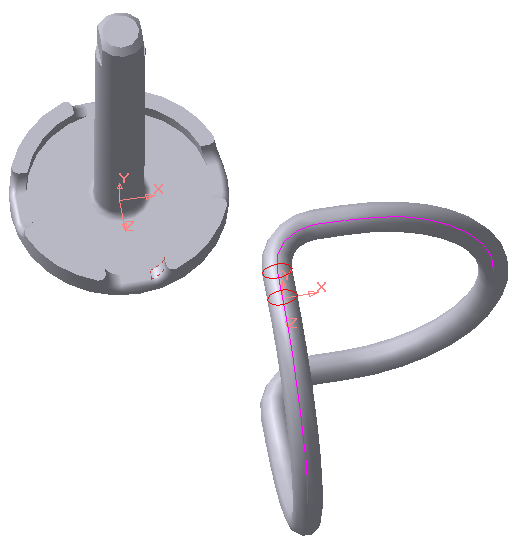

2. Используя команду меню «Операции – Сопряжения компонентов / Сносность» или соответствующие кнопки на панели инструментов ( и ), установить упругий элемент в пазы шляпки болта (рисунки 19, 20).

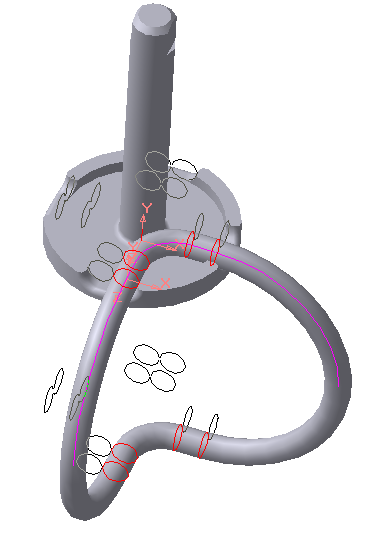

   1. Выбрать цилиндрический участок на упругом элементе и выбрать соответствующий цилиндрический участок паза на болте.

   2. Завершить команду и выйти из нее .

Рисунок 19 Рисунок 20

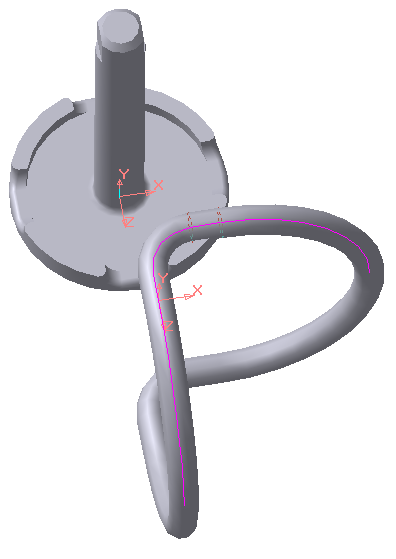

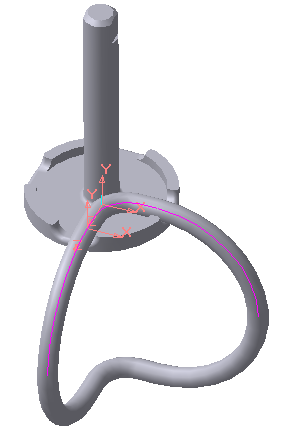

3. Аналогичными действиями выбрать второй цилиндрический участок на упругом элементе и выбрать второй соответствующий цилиндрический участок паза на болте (рисунки 21, 22).

Рисунок 21 Рисунок 22

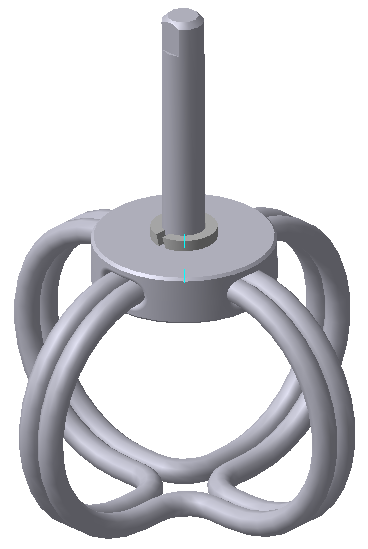

2. В конечном итоге должно получиться то, что изображено на рисунке 23

Рисунок 23

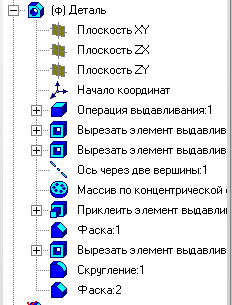

2. В дереве построения раскрыть «(ф) Деталь» (рисунок 24)

Рисунок 24

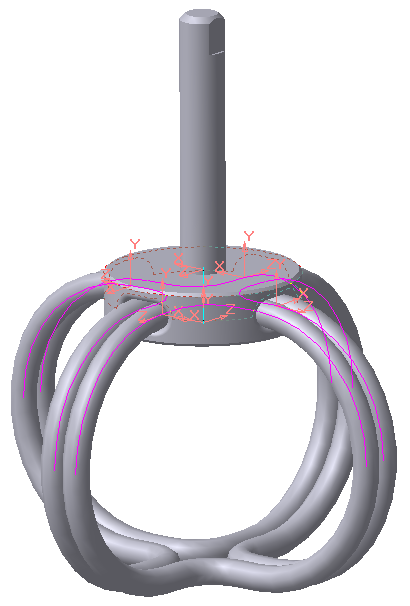

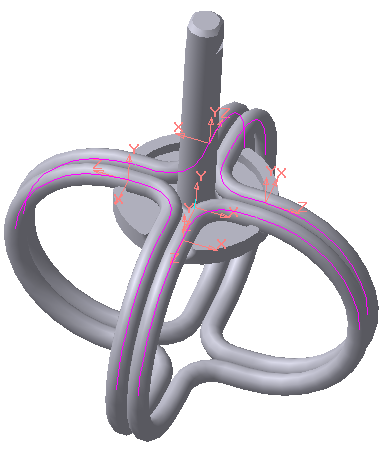

2. Используя команду меню «Операции – Массив компонентов / По концентрической сетке» или соответствующие кнопки на панели инструментов ( и ), размножить упругий элемент по всем пазам шляпки болта в количестве 4 штук (рисунки 25, 26).

   1. В панели свойств перейти в закладку «Выбор объектов».

   2. В дереве построения выбрать «(-) Деталь».

   3. В панели свойств перейти в закладку «Параметры» и нажать на кнопку «Ось» .

   4. В дереве построения в «(ф) Деталь» выбрать «Ось через две вершины».

   5. На экране должно появиться следующее (рисунок 25).

   6. Завершить команду и выйти из нее (рисунок 26).

Рисунок 25 Рисунок 26

2. Используя команду меню «Операции – Добавить компонент из файла» или соответствующие кнопки на панели инструментов ( и ), добавить в поле сборки модель крышки в любое удобное место (рисунок 27).

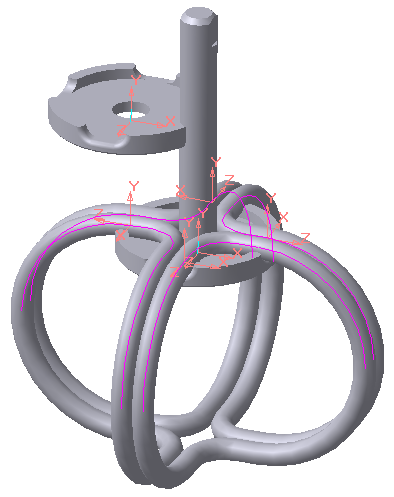

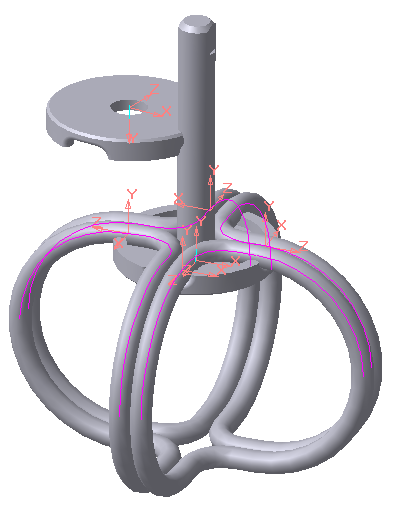

3. Используя команду меню «Сервис – Повернуть компонент / Вокруг центральной точки» или соответствующие кнопки на панели инструментов ( и ), повернуть модель крышки так, чтобы она была готова для установки на болт (рисунок 28).

Рисунок 27 Рисунок 28

2. Используя команду меню «Операции – Сопряжения компонентов / Соосность» или соответствующие кнопки на панели инструментов ( и ), установить крышку на шляпку болта (рисунок 29).

   1. Совместить цилиндрические поверхности соответствующих пазов на крышке и шляпке болта, выбирая их последовательно.

   2. Совместить внешние цилиндрические поверхности крышки и шляпки болта, выбирая их последовательно.

Рисунок 29

2. Используя команду меню «Сервис – Менеджер библиотек» или соответствующую кнопку на панели инструментов ( ), внести в сборку стандартные изделия «Пружинная шайба».

   1. В «Менеджере библиотек» перейти в папку «Машиностроение / Библиотека крепежа / Шайбы / Шайбы пружинные»

   2. Выбрать соответствующий диаметр шайбы (по диаметру болта).

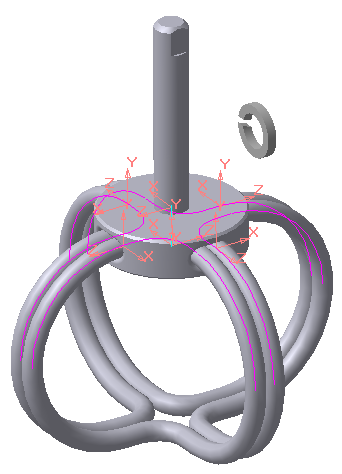

   3. Добавить в поле сборки модель шайбы в любое удобное место (рисунок 30).

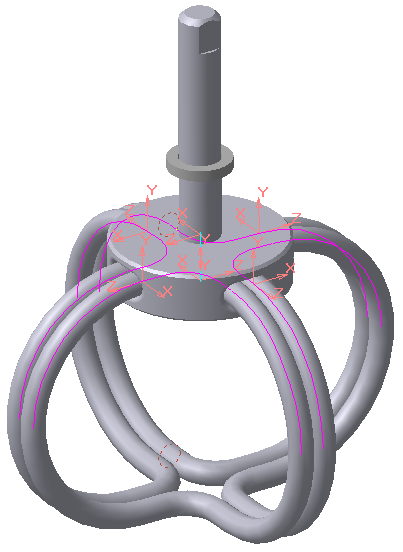

   4. Используя команду меню «Операции – Сопряжения компонентов / Соосность» или соответствующие кнопки на панели инструментов ( и ), установить шайбу на резьбовую часть болта, выделяя внутреннюю цилиндрическую поверхность шайбы и наружную цилиндрическую поверхность болта (рисунок 31).

   5. Используя команду меню «Операции – Сопряжения компонентов / Совпадение» или соответствующие кнопки на панели инструментов ( и ), установить шайбу на поверхность крышки, выделяя нижнюю поверхность шайбы и верхнюю поверхность крышки (рисунок 32).

Рисунок 30 Рисунок 31 Рисунок 32

2. Используя команду меню «Сервис – Менеджер библиотек» или соответствующую кнопку на панели инструментов ( ), внести в сборку стандартное изделие «Гайка».

   1. В «Менеджере библиотек» перейти в папку «Машиностроение / Библиотека крепежа / Гайки / Гайки шестигранные»

   2. Выбрать соответствующий диаметр гайки (по диаметру болта).

   3. Добавить в поле сборки модель гайки в любое удобное место (рисунок 33).

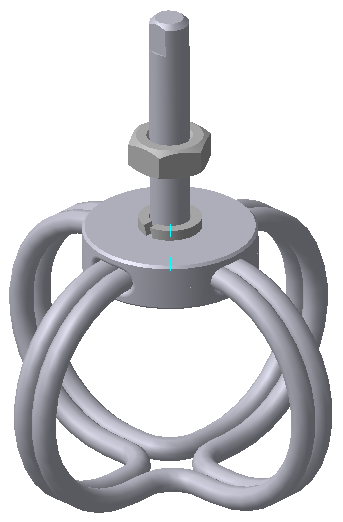

   4. Используя команду меню «Операции – Сопряжения компонентов / Соосность» или соответствующие кнопки на панели инструментов ( и ), установить гайку на резьбовую часть болта, выделяя внутреннюю цилиндрическую поверхность гайки и наружную цилиндрическую поверхность болта (рисунок 34).

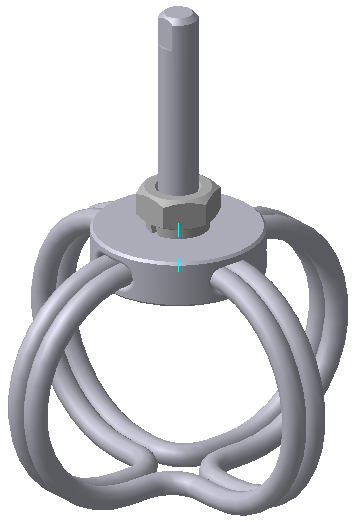

   5. Используя команду меню «Операции – Сопряжения компонентов / Совпадение» или соответствующие кнопки на панели инструментов ( и ), установить гайку на поверхность пружинной шайбы, выделяя нижнюю поверхность гайки и верхнюю поверхность пружинной шайбы (рисунок 35).

Рисунок 33 Рисунок 34 Рисунок 35

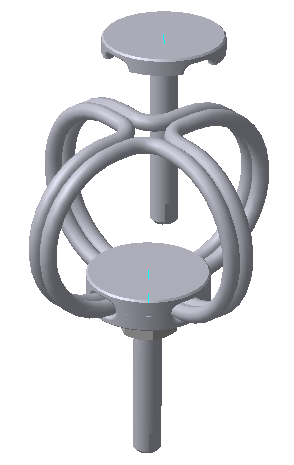

2. Используя команду меню «Операции – Добавить компонент из файла» или соответствующие кнопки на панели инструментов ( и ), добавить в поле сборки модель болта в любое удобное место (рисунок 36).

3. Используя команду меню «Сервис – Повернуть компонент / Вокруг центральной точки» или соответствующие кнопки на панели инструментов ( и ), повернуть модель болта так, чтобы она была готова для установки в упругие элементы (рисунок 37).

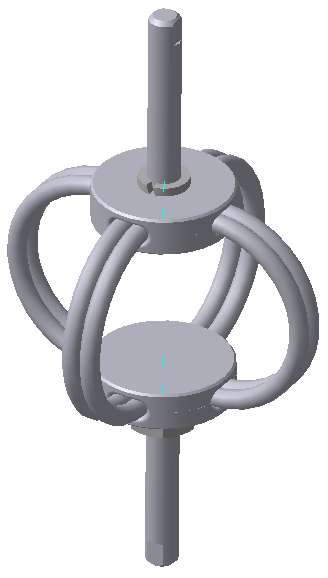

4. Используя команду меню «Операции – Сопряжения компонентов / Соосность» или соответствующие кнопки на панели инструментов ( и ), установить один болт соосно с другим, выделяя цилиндрическую поверхности болтов (рисунок 38).

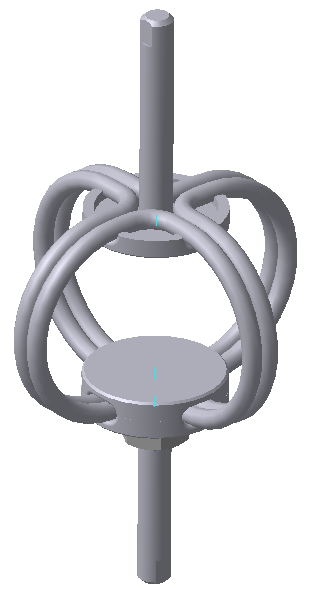

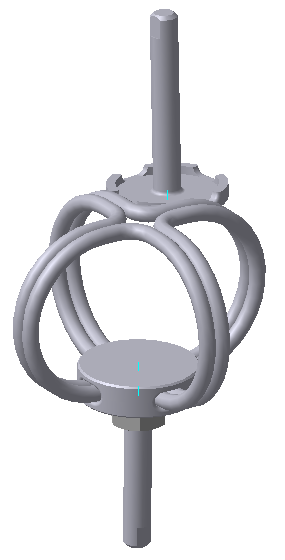

5. Используя команду меню «Операции – Сопряжения компонентов / Соосность» или соответствующие кнопки на панели инструментов ( и ), вложить болт соответствующими пазами в упругие элементы, выделив сначала цилиндрический участок на упругом элементе, а затем цилиндрический участок соответствующего паза на болте (рисунок 39).

Рисунок 36 Рисунок 37 Рисунок 38 Рисунок 39

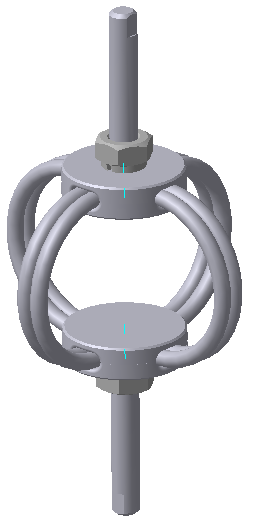

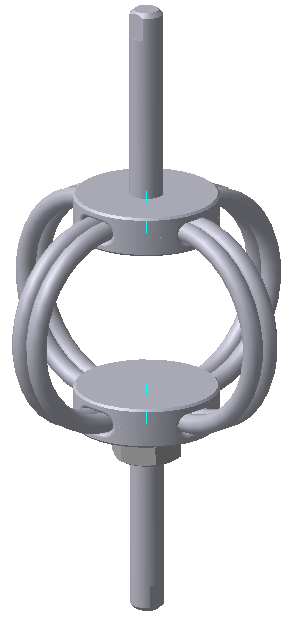

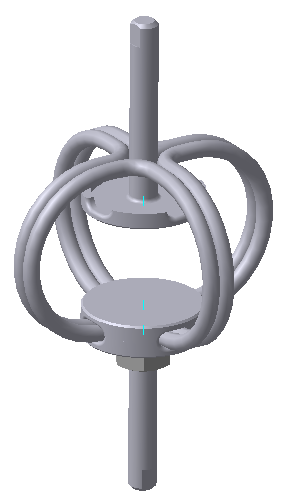

2. Повторить пункты 8-12 для установки крышки, пружинной шайбы и гайки с другой стороны виброизолятора (рисунки 40, 41, 42)

3. Модель готова.

Рисунок 40 Рисунок 41 Рисунок 42

2. Сохранить модель под именем «Виброизолятор».
