1 Краткое описание технологии проектирования деталей виброизолятора с применением объемного проектирования компас-график 3d
Технология проектирования виброизолятора состоит из проектирования двух основных деталей: тросового упругого элемента и разъёмной обоймы.
На рисунке 2 изображена схема виброизолятора. Тросовый виброизолятор состоит из двух разъемных обойм 1 и четырех одинаковых тросовых упругих элементов 2.
1
2
3
5
4
8
7
6
Рисунок 3 – Виброизолятор тросовый.
Разъемные обоймы выполнены в виде болтов с резьбовой частью 3 и развитой грибковой частью 5, в которых выполнены пазы, которые служат для защемления тросов. На концах болтов выполнены плоские выступы 8 для фиксации болтов во время заворачивания гаек 7 при защемлении тросов.
Рисунок 3 – Болт с полостями для крепления упругих элементов
Тросы 2, закрепляются также, с помощью накидных фигурных крышек 4, служащих одновременно для фиксации их от проворачивания вокруг болтов. Контровка гаек осуществляется с помощью упругих шайб 6, устанавливаемых между фигурными крышками 4 и гайками 7.
Рисунок 4 – Фигурная крышка
После проектирования описанных выше деталей осуществляется их сборка. Упругие элементы 2 вставляются в полости, образованные фигурными крышками 4 и грибковыми частями болтов 5. Затем на болты устанавливают упругие шайбы 6 и затягивают пакеты гайками 7, поддерживая болты от проворачивания за плоские выступы 8.
Работа виброизолятора осуществляется следующим образом. Объект виброзащиты (прибор, агрегат) закрепляют на нескольких виброизоляторах с помощью гаек, наворачиваемых на болты 3 с одной стороны. Другая сторона болтов на виброизоляторах прикрепляется на основании (корпусе двигателя, ракеты, самолета).
Под действием вибрационной нагрузки упругие элементы виброизоляторов изгибаются, за счет чего осуществляется успокоение (демпфирование) колебаний.
2 Описание технологии проектирования деталей виброизолятора с применением системы объемного проектирования компас – график 3d
2.1 Построение фигурной шайбы
Опишем каждый этап проектирования фигурной шайбы.

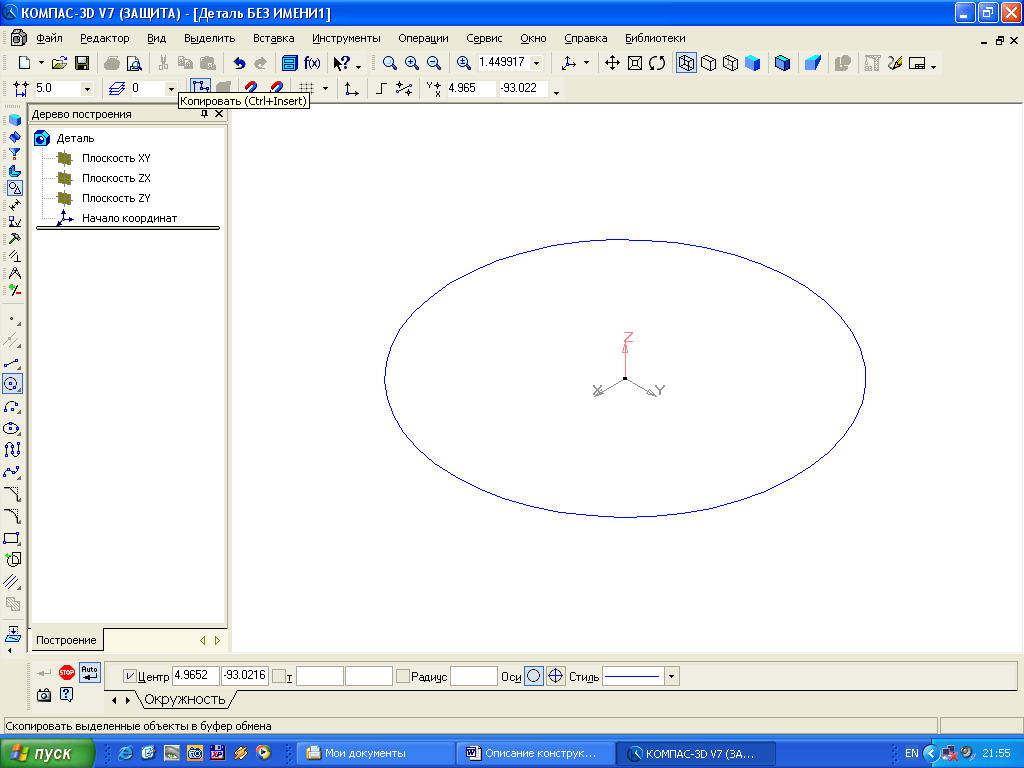

1. В плоскости ХУ выполняем эскиз в виде окружности, равной максимальному диаметру грибковой части крышки.

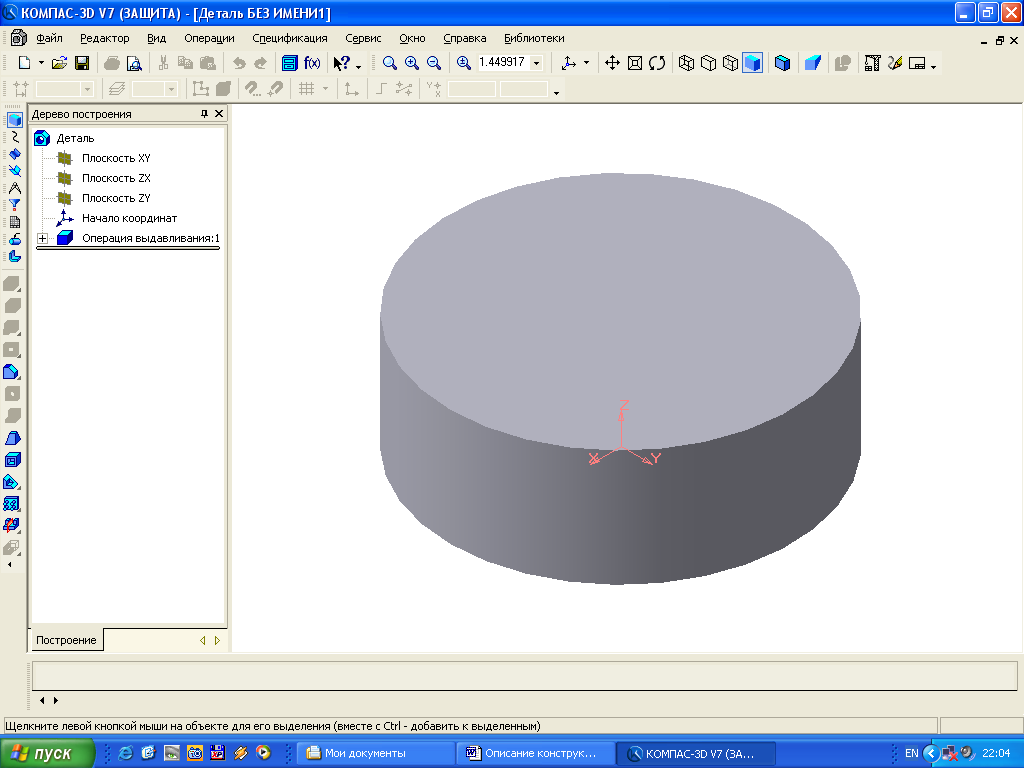

2. Закрываем эскиз и с помощью команды Выдавливание на инструментальной панели редактирования детали или в меню Операции формируем объем цилиндра с высотой крышки и закрашиваем объем цветом (кнопка Полутоновое и Полутоновое с каркасом на инструментальной панели).
3. На верхней поверхности цилиндра чертим новый эскиз в виде окружности с диаметром, равным диаметру болта Dболт.

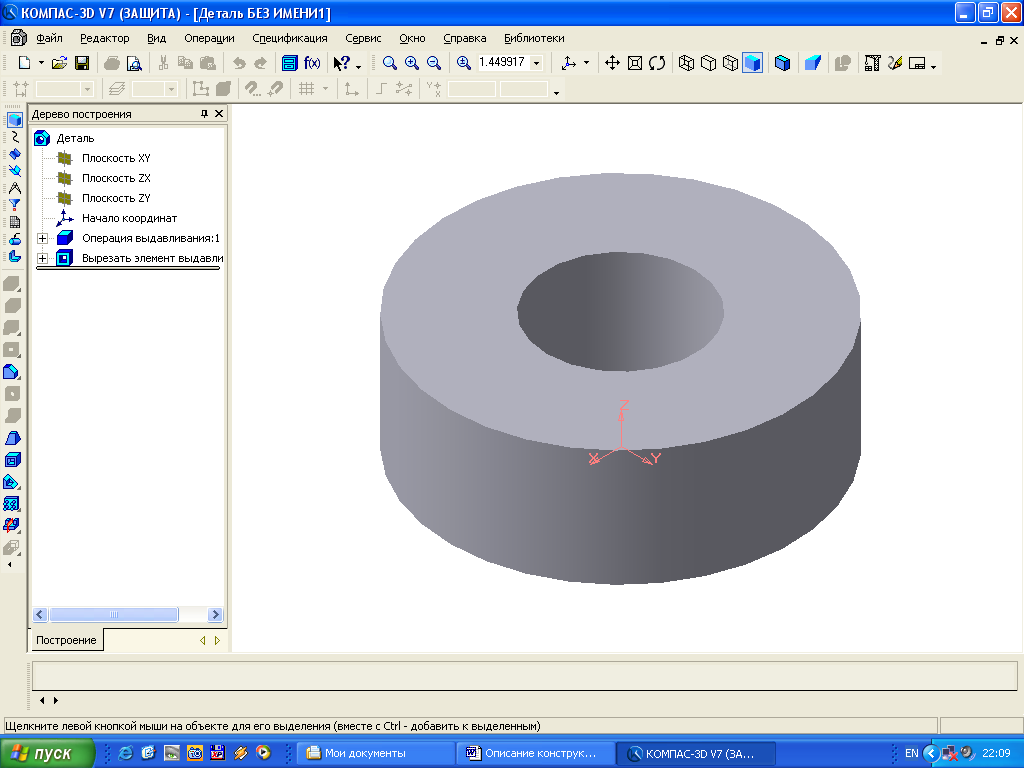

4. С помощью команды Вырезать выдавливанием на инструментальной панели или в меню Операции получаем отверстие.

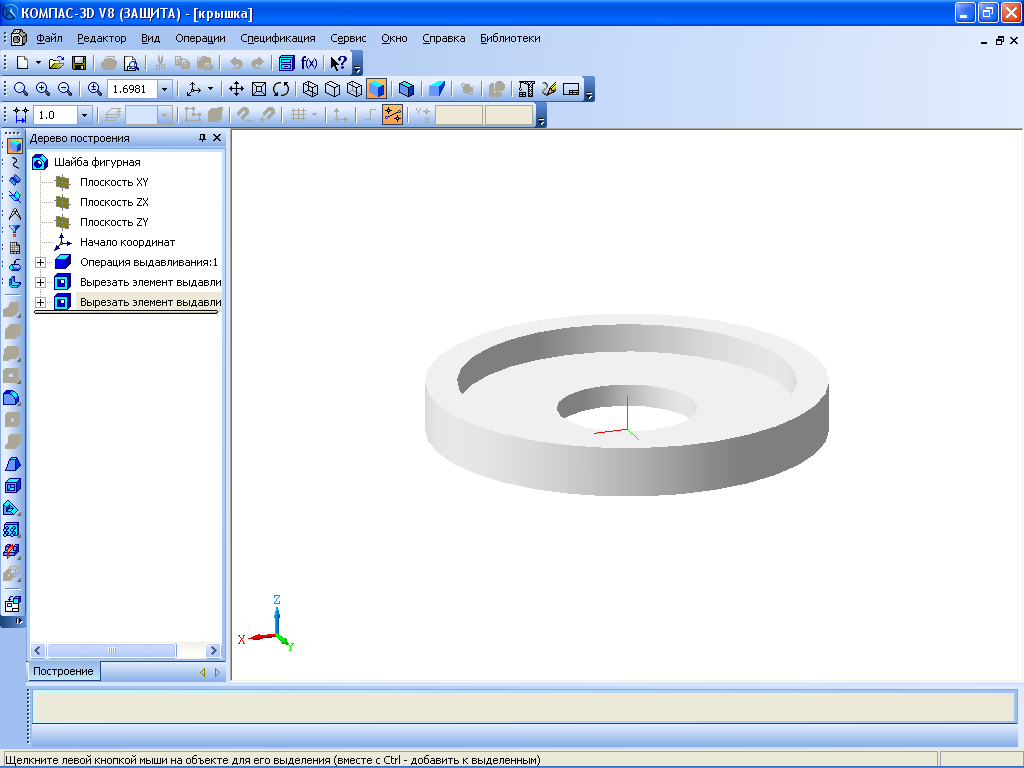

5. На верхней поверхности цилиндра выполняем еще один эскиз окружности с диаметром, равным Dвн и с помощью операции Вырезать выдавливанием вырезаем объем на глубину равную половине толщины троса – d/2.

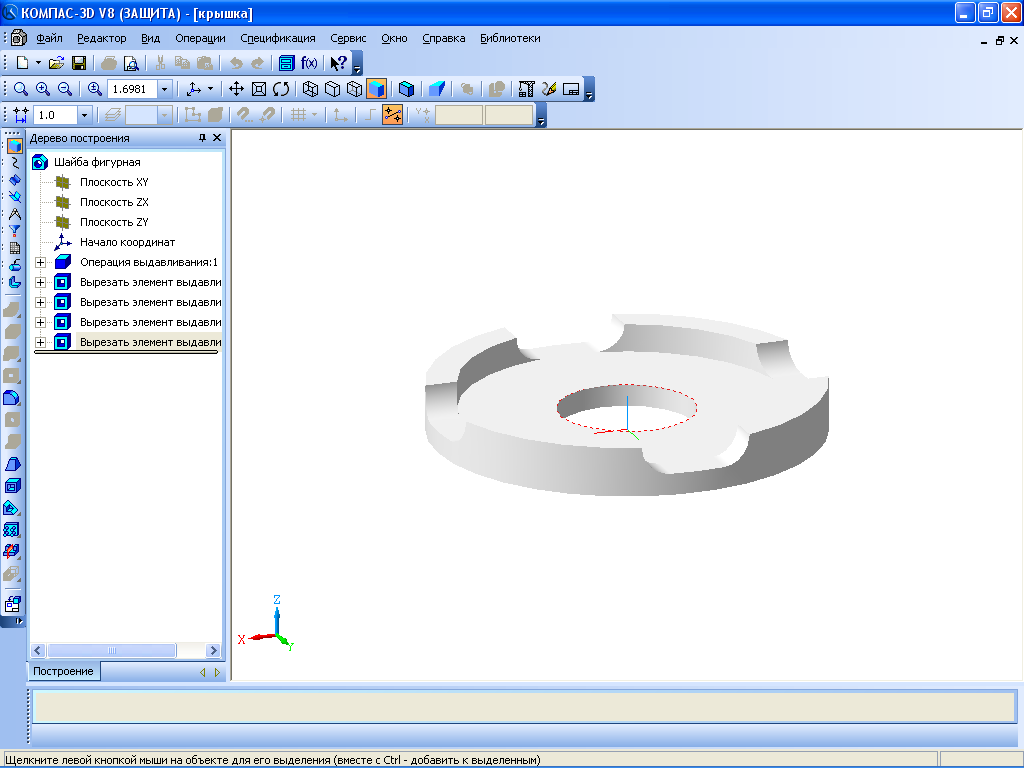

6. На верхней поверхности в плоскостях ZX и ZY выполняем эскизы в виде двух замкнутых овальных контуров и с помощью операции Вырезать выдавливанием вырезаем объем на глубину, равную половине диаметра троса.

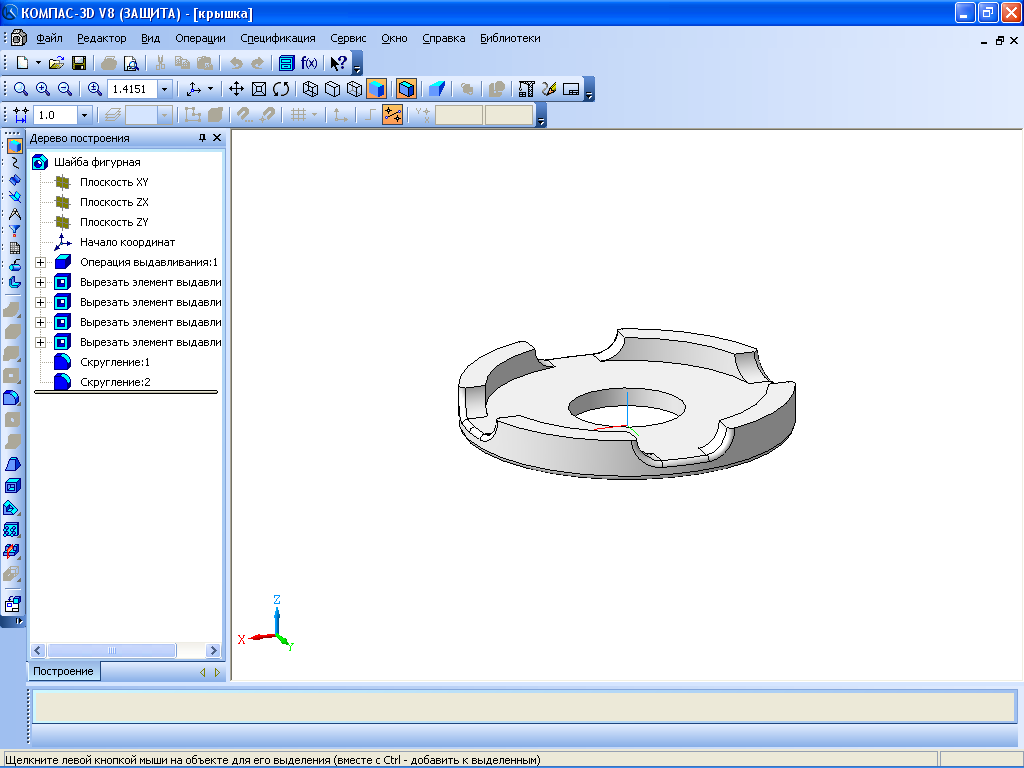

7. С помощью команды Скругление выполняем радиусные фаски заданным радиусом.
8. Сохраняем деталь под именем «Крышка».
