Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
САМАРСКИЙ ГОСУДАРСТВЕННЫЙ
АЭРОКОСМИЧЕСКИЙ УНИВЕРСИТЕТ
имени академика С.П. КОРОЛЕВА
Кафедра конструкции и проектирования двигателей летательных аппаратов
Курсовой проект
« Проектирование средств виброзащиты объектов аэрокосмической техники »
(пояснительная записка)
Руководитель:_____________ д.т.н., проф. Пономарёв Ю.К.
Разработал:_____________ студентка гр. 2309 Урубко М.В.
Оценка:_____________
САМАРА-2009
Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
САМАРСКИЙ ГОСУДАРСТВЕННЫЙ
АЭРОКОСМИЧЕСКИЙ УНИВЕРСИТЕТ
имени академика С.П. КОРОЛЕВА
Кафедра конструкции и проектирования двигателей летательных аппаратов
Задание
На курсовой проект
По дисциплине «Основы проектирования
И конструирования»
Студент ______________________, гр. ________
1. Название проекта: «Проектирование средств виброзащиты объектов аэрокосмической техники»
2. Краткое содержание проекта:
2.1. С применением системы «Компас-график 3D» создать 3-х мерные модели деталей заданного средства виброзащиты по предоставленным преподавателем эскизам или схемам устройства.
2.2. По созданным моделям выполнить чертежи: сборочный чертеж устройства, деталировки узлов с указанием размеров, чистоты обработки поверхностей, технологических указаний на изготовление, спецификацию устройства. Масштабы выбирать таким образом, чтобы формат чертежей был не более А3 (желательно – А4).
2.3. Если это необходимо, создать методику расчета нагрузочных характеристик устройства в одном или трех взаимно-перпендикулярных направлениях в системe программирования MathCad.
2.4. Для конкретных размеров и физических данных с помощью созданной методики провести исследование нагрузочных характеристик устройства в одном или трех взаимно-перпендикулярных направлениях. Как правило, эти характеристики являются нелинейными. Построить эти характеристики с применением средств MathCad, Таble Curve.
2.5. Провести расчет на прочность упругого элемента виброизолятора с указанными преподавателем допущениями.
2.6. Дать описание конструкции спроектированного устройства.
2.7. С использованием расчетной нагрузочной характеристики устройства рассчитать номинальную нагрузку на виброизолятор, чтобы выполнялось условие равенства собственной частоты механической системы 0=10 Гц. Дать расчетное значение статического прогиба под номинальной нагрузкой и границы деформирования в динамике при 3-кратном увеличении динамических нагрузок по сравнению со статическими. Отметить эти диапазоны на нагрузочной характеристике.
2.8. Оформить все расчеты, описания конструктивных особенностей спроектированного изделия с иллюстрациями, технологией изготовления в виде пояснительной записки с реализацией требований ЕСКД. Программы расчетов также приложить к пояснительной записке.
3. Объект проектирования: виброизолятор тросовый.

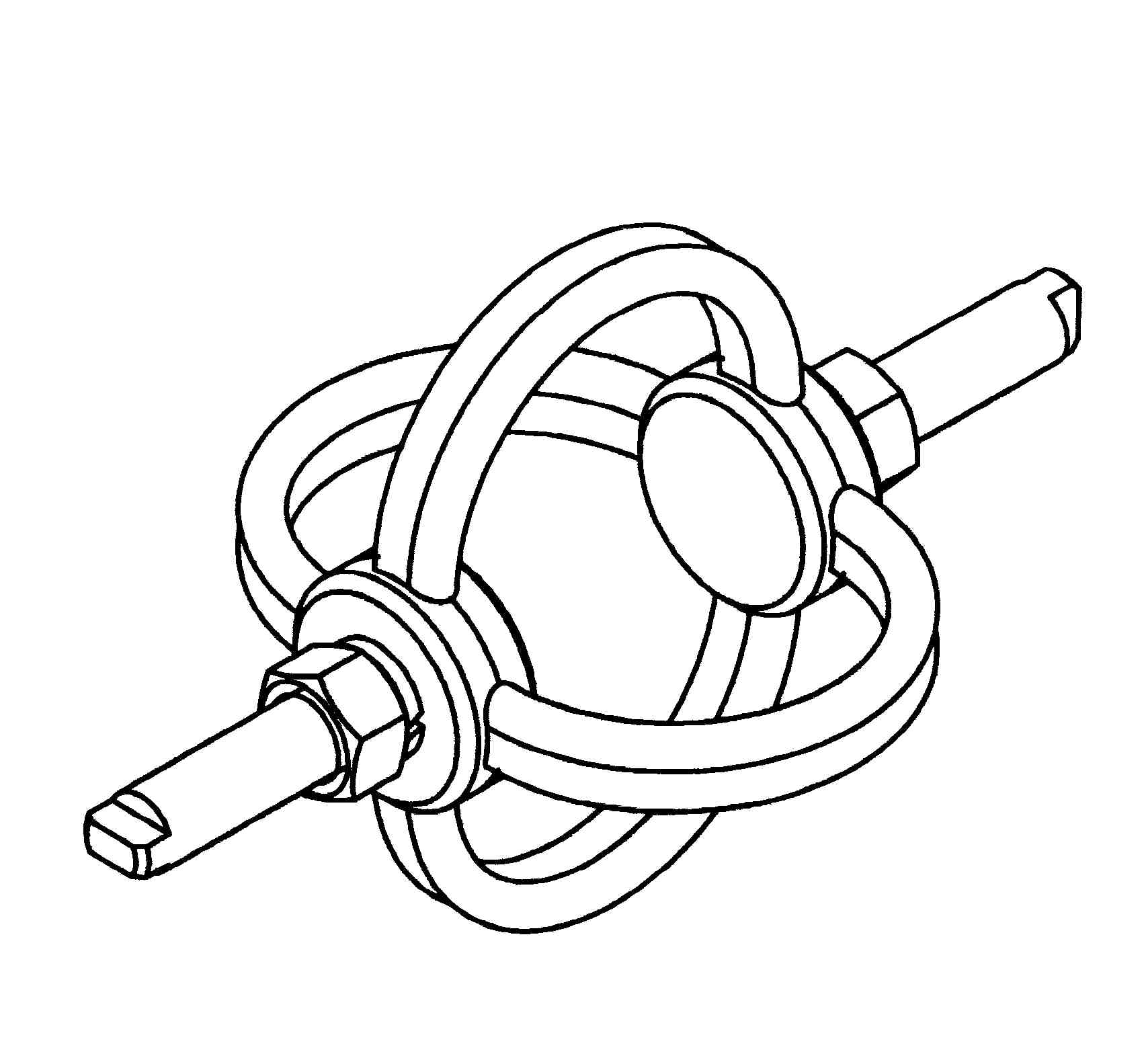

Рисунок 1 – Схема виброизолятора
Исходные данные:
Число элементов: 4x2=8;
Материал сталь: Е=210 кН/мм2.
Диаметр троса: d = 33мм;
Размеры упругого элемента: Rср=5d =165мм;
Тип троса – ГОСТ 3065-55, n=133
Определить нагрузочные характеристики в направлении осей Х, У и Z .
Преподаватель: д.т.н., профессор Пономарев Ю.К.
Задание выдано: _______________________________________________
Студент:______________________________________________________
Подпись и дата
