3.6 Свайный фундамент под к4 (температурный шов)

Нагрузки по обрезу фундамента:

Комбинация №	N0II,кH	M0II,кHм	F0hII,кH
1	1270	±17	±3,5
С учетом коэффициента надежности по нагрузке, равному 1,25	1587,5	±21,25	±4,38
2	788	±80	±29
С учетом коэффициента надежности по нагрузке, равному 1,25	985	±100	±36,25

Ориентировочные размеры подошвы:

,

где Ар – площадь подошвы фундамента, м;

N_0I – расчетная, по 1-ой группе предельных состояний, нагрузка по обрезу ростверка, кН;

P_p – расчетное сопротивление грунта основания, кПа;

γ – осредненный удельный вес ростверка и грунта на его уступах, кН/м³;

γ_f – коэффициент надежности по нагрузке, равный 1,1;

d_p – глубина заложения ростверка, м.

Колонна 800x400мм. Подколонник 1500x2100мм.

Определяем приблизительный вес ростверка и грунта на его уступах:

Требуемое количество свай в фундаменте:

, где

- коэффициент, равный 1,3 для внецентренно нагруженных фундаментов.

Принимаем в ростверке 11 свай С120.30-8. Размещаем сваи в кусте так, чтобы расстояние между осями свай было не меньше 3d = 3·300 = 900 мм и конструируем ростверк.

Вычисляем вес ростверка и грунта на уступах фундамента, принимая средневзвешенное значение удельных весов равным 21 кН/м³ и коэффициент надежности по нагрузке _f  = 1,1.

N_pg = _f b_p l_p  _mt  h_p = 1,12,72,4211,5 = 224,53 кН.

Вес одиннадцати свай за вычетом веса голов, заделанных в ростверк:

N_s = (2,73-0,50,30,32,5) 101,111 = 316,72 кН.

Вес пола:

N_проч = b_p l_p  _f  q = 1,2302,72,4 = 233,28 кН.

Проверка несущей способности сваи:

Проверка несущей способности сваи выполняется исходя из условия:

_,

N_d = N_oII +N_pg+N_s+N_проч;

Для первого сочетания:

M_0x(y)II= кН*м; F_0y(x)II= кН;

Находим сжимающую силу на сваю с координатами х=0 и у=0,9м:

_{Проверяем недогруз:}

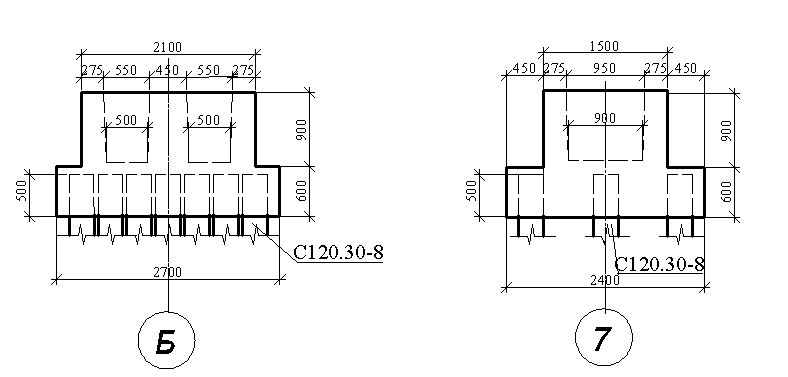

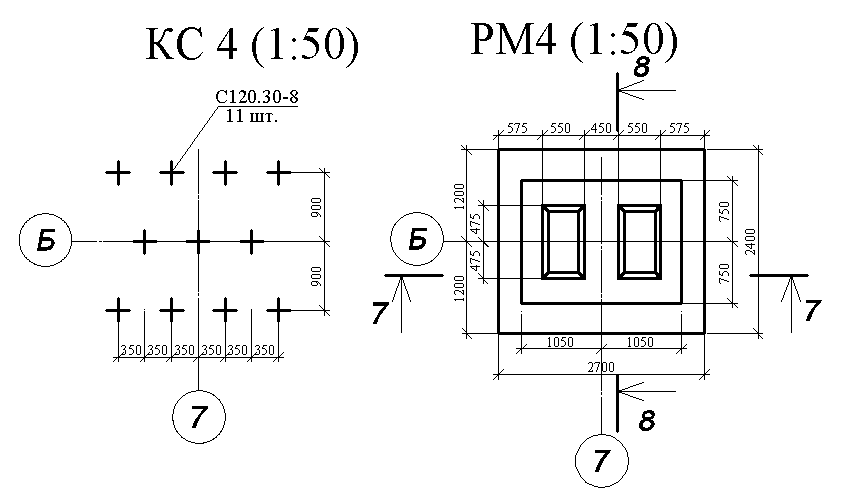

Рисунок 14 – Свайный куст из свай С120.30-8 и ростверк для К4

_{Проверяем – будет ли на сваю с координатами х=0 и у=0,6м действовать выдергивающая сила:}

_{Следовательно, выдергивающая сила на сваю не действует.}

Находим сжимающую силу на сваю с координатами х=0 и у=0:

Для второго сочетания:

M_0x(y)II= кН*м; F_0y(x)II= кН

Находим сжимающую силу на сваю с координатами х=0 и у=0,6м:

_{Проверяем – будет ли на сваю с координатами х=0 и у=0,6м действовать выдергивающая сила:}

_{Следовательно, выдергивающая сила на сваю не действует.}

Находим сжимающую силу на сваю с координатами х=0 и у=0:

3.7 Свайный фундамент под к7

Нагрузки по обрезу фундамента:

Комбинация №	N0II,кH
1	276
С учетом коэффициента надежности по нагрузке, равному 1,25	345

Ориентировочные размеры подошвы:

,

где Ар – площадь подошвы фундамента, м;

N_0I – расчетная, по 1-ой группе предельных состояний, нагрузка по обрезу ростверка, кН;

P_p – расчетное сопротивление грунта основания, кПа;

γ – осредненный удельный вес ростверка и грунта на его уступах, кН/м³;

γ_f – коэффициент надежности по нагрузке, равный 1,1;

d_p – глубина заложения ростверка, м.

Колонна 400x400мм. Подколонник 1200x1200мм.

Определяем приблизительный вес ростверка и грунта на его уступах:

Требуемое количество свай в фундаменте:

, где

- коэффициент, равный 1,3 для внецентренно нагруженных фундаментов.

Принимаем по конструктивным требованиям в ростверке 4 сваи С120.30-8. Размещаем сваи в кусте так, чтобы расстояние между осями свай было не меньше 3d = 3·300 = 900 мм и конструируем ростверк.

Вычисляем вес ростверка и грунта на уступах фундамента, принимая средневзвешенное значение удельных весов равным 21 кН/м³ и коэффициент надежности по нагрузке _f  = 1,1.

N_pg = _f b_p l_p  _mt  h_p = 1,11,81,8211,5 = 112,27 кН.

Вес четырех свай за вычетом веса голов, заделанных в ростверк:

N_s = (2,73-0,50,30,32,5) 101,14 = 115,17 кН.

Нагрузка от фундаментных балок:

N_с = 15,3/2 = 2,65 кН; .

Вес пола:

N_проч = b_p (l_p /2) _f  q = 1,8301,2(1,8/2) = 58,32 кН; .

Проверка несущей способности сваи:

Проверка несущей способности сваи выполняется исходя из условия:

_,

N_d = N_oII +N_pg+N_s+N_проч+N_с;

Находим сжимающую силу на сваю с координатами х=0,45 и у=0,45м:

_{Проверяем недогруз:}

_{Условие не выполняется, но по конструктивным требованиям оставляем принятые размеры ростверка.}

_{Проверяем – будет ли на сваю с координатами х=0,45м и у=0,45м действовать выдергивающая сила:}

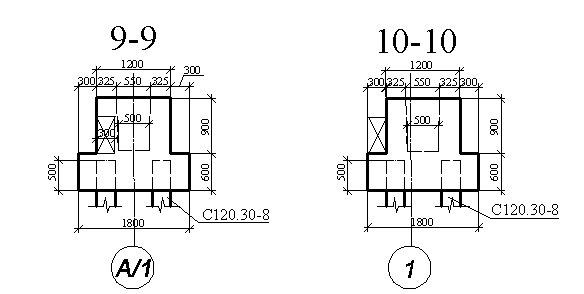

Рисунок 15 – Свайный куст из свай С120.30-8 и ростверк для К7

_{Следовательно, выдергивающая сила на сваю не действует.}

Список использованной литературы

1. Далматов Б.И. Механика грунтов, основания и фундаменты. – 2-е изд. перераб. и доп. - Л.: Стройиздат, 1988. – 415 с. ил.

2. П78. Проектирование оснований фундаментов мелкого заложения: Учебное пособие / С.А. Тумаков, А.Л. Балушкин. – Ярославль: Изд-во ЯГТУ, 2008.- 148с.

3. П79. Проектирование свайных фундаментов: учебное пособие. – Ярославль: Изд-во ЯГТУ, 2010.- 180с.
