1.2 Определение глубины промерзания и назначение глубины заложения фундаментов

На основе данных теплотехнического расчета нормативная глубина сезонного промерзания грунта

- безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в г. Самара, принимаемых по [2] т. 36.

d_o – величина, принимаемая равной для песков пылеватых – 0,28 м.

Расчетная глубина промерзания

где k – коэффициент теплового влияния сооружения.

Коэффициент k =0,55 – в здании без подвала с полами, устраиваемыми по грунту, при расчетной среднесуточной температуре воздуха в помещении, примыкающем к наружным фундаментам, равной 18°С.

Глубина расположения грунтовых вод ;

Т.к. , то глубина заложения фундамента должна быть не менее глубины промерзания d_f = 1,03м;

Принимаем высоту фундамента = 1,5 м.

Принимаем глубину заложения фундамента от планировочной отметки = 1,45 м.

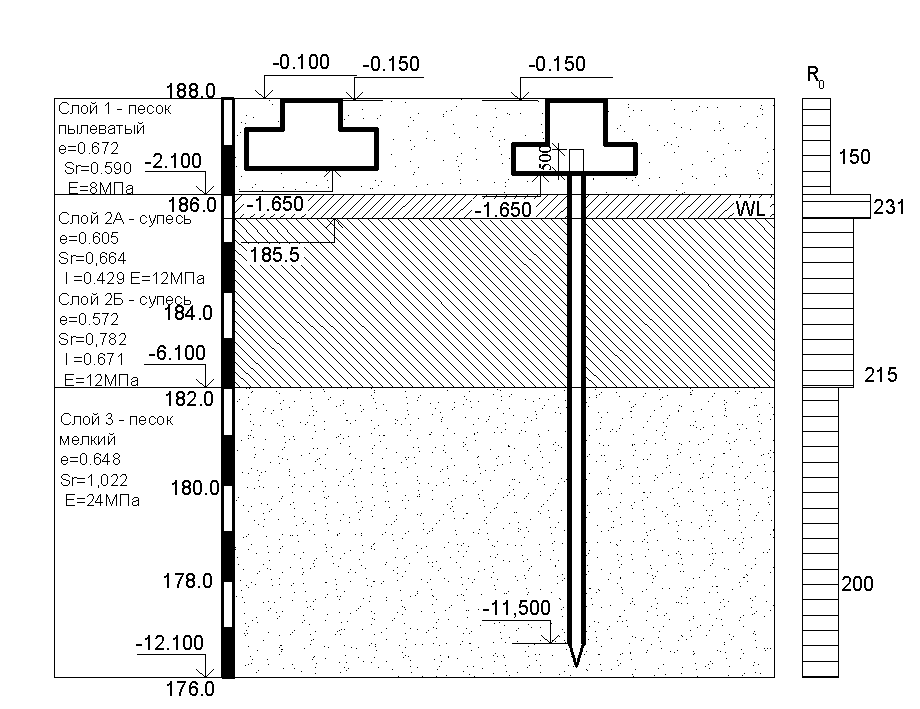

Рисунок 2 - Инженерно-геологические условия

2 Определение размеров и конструирование фундаментов из расчета оснований по деформациям

2.1 Подбор подколонников

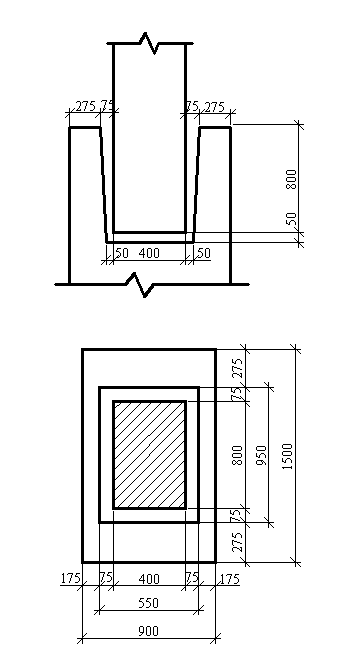

Рисунок 3 – Фундамент для К1,К2

Для колонны К1: Сечение 800х400. Минимальный зазор между стенкой стакана и колонной поверху 75 мм. Минимальная толщина стенки 150 мм => Принимаем сечение стакана: 900х1500. NoII кН MoII кН·м FohII кН eo=MoII/NoII=96/700=0,28м=280мм eo≤2·lc, то есть 0,137≤1,6 ([2], т.27)=> Глубина заделки колонны равна 800 мм. Глубина стакана применяется на 50 мм больше глубины заделки колонны. Глубина стакана dp=850 мм. Глубина верхнего уступа фундамента: hcf=850+200=1050 мм

Для колонны К2:

Сечение 800х400. Минимальный зазор между стенкой стакана и колонной поверху 75 мм.

Минимальная толщина стенки 150 мм => Принимаем сечение стакана: 900х1500.

N_oII кН M_oII кН·м F_ohII кН

e_o=M_oII/N_oII=116/1125=0,103м=103мм

e_o≤2·l_c, то есть 0,103≤1,6 ([2], т.27)=> Глубина заделки колонны равна 800 мм.

Глубина стакана применяется на 50 мм больше глубины заделки колонны.

Глубина стакана d_p=850 мм. Глубина верхнего уступа фундамента: h_cf=850+200=1050 мм (рис.3).

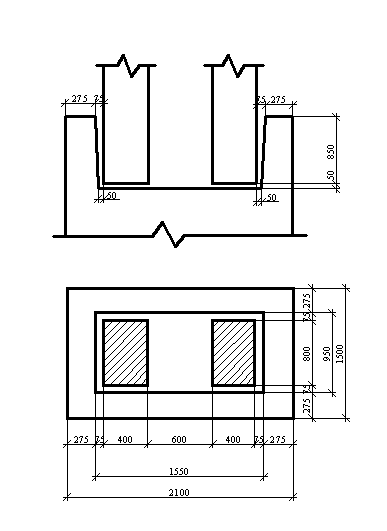

Рисунок 4 – Фундамент для К3,К4

Для колонны К3: Сечение 800х400. Минимальный зазор между стенкой стакана и колонной поверху 75 мм. Минимальная толщина стенки 150 мм => Принимаем сечение стакана: 2100х1500. NoII кН MoII кН·м FohII кН eo=MoII/NoII=130/490= =0,27м=270мм eo≤2·lc, то есть 0,270≤1,6 ([2], т.27)=> Глубина заделки колонны равна 800 мм. Глубина стакана применяется на 50 мм больше глубины заделки колонны. Глубина стакана dp=850 мм. Глубина верхнего уступа фундамента: hcf=850+200=1050 мм (рис.4).

Для колонны К4:

Сечение 800х400. Минимальный зазор между стенкой стакана и колонной поверху 75 мм.

Минимальная толщина стенки 150 мм => Принимаем сечение стакана: 2100х1500.

N_oII кН M_oII кН·м F_ohII кН

e_o=M_oII/N_oII=80/788=0,102м=102мм

e_o≤2·l_c, то есть 0,102≤1,6 ([2], т.27)=> Глубина заделки колонны равна 800 мм.

Глубина стакана применяется на 50 мм больше глубины заделки колонны.

Глубина стакана d_p=850 мм. Глубина верхнего уступа фундамента: h_cf=850+200=1050 мм (рис.4).

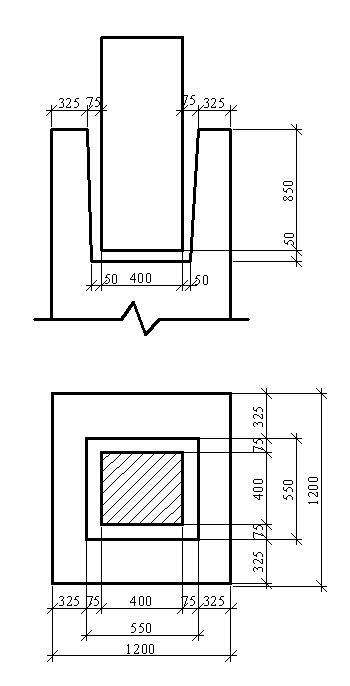

Рисунок 5 – Фундамент для К7

Для колонны К7: Сечение 400х400. Минимальный зазор между стенкой стакана и колонной поверху 75 мм. Минимальная толщина стенки 150 мм. => Принимаем сечение стакана 1200х1200. NoII=276кН eo=0 => Глубина заделки колонны равна 800 мм. Глубина стакана применяется на 50 мм больше глубины заделки колонны. Глубина стакана dp=850 мм. Глубина верхнего уступа фундамента: hcf=850+200 1500 мм.
